前言

对于Android而言，查找appUI界面元素属性的工具有三种：appium desktop，uiautomatorviewer.bat，weditor。之前已经介绍过了weditor的使用，这里我将通过使用uiautomatorview工具查看元素的属性值，来介绍Android app通过appium进行元素定位常用的几种方法。

一，使用uiautomatorview对app页面截图，查看元素属性

• 连接Android手机

• 在Android SDK的目录里的tools文件夹中找到uiautomatorviewer.bat文件，双击启动，会出现如下页面：（未安装Android SDK的请参考Android SDK 安装与配置）



  建议创建uiautomatorviewer.bat的快捷方式到桌面，下次使用时就不需要进入到android-sdk/tools里打开。

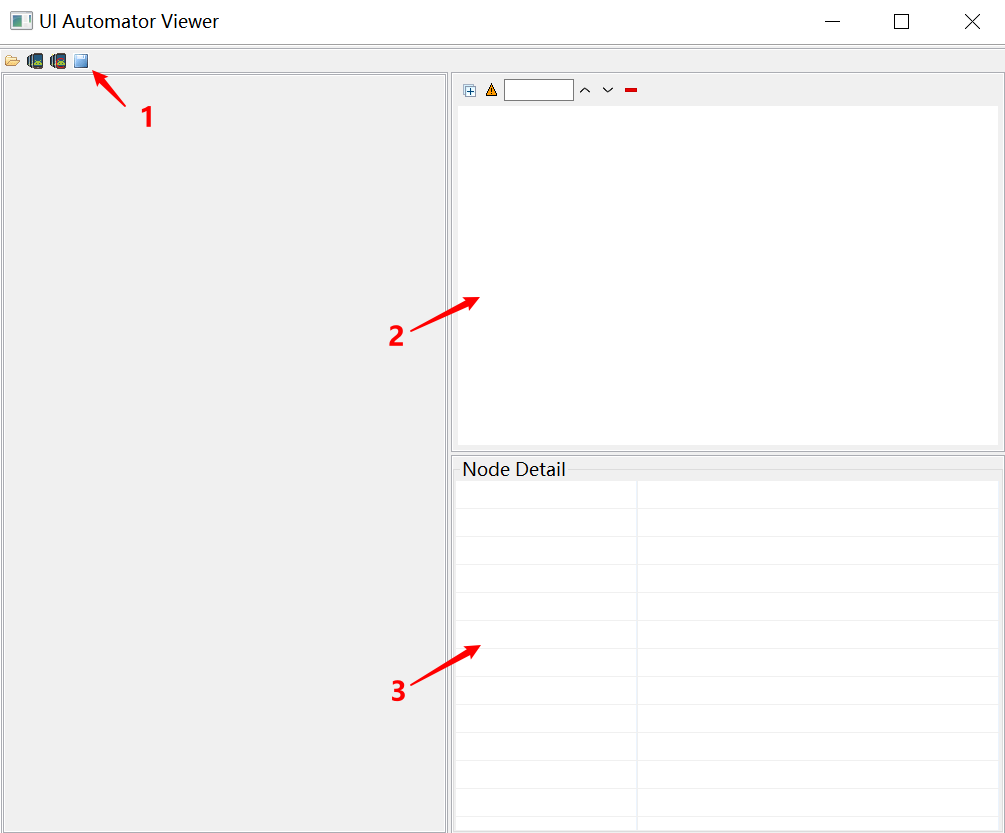

• 如下图，1所示位置从左至右依次为：Open（打开之前保存的布局），Device Screenshot（获取详细布局），Device Screenshot -compressed（获取简单布局），Save（保存当前页面的布局）；2所示位置展示app当前页面的UI树；3所示位置展示当前app页面被选择元素的属性值。



• 确认手机连接后，点击页面的Device Screenshot（获取详细布局）按钮，获取app当前页面的截图。此时工具页面可能会报错，请参考以下方法解决：

  1，手机系统为Android 8.0以上版本请参考Android8.0以上版本使用uiautomatorviewer定位报错解决方法，替换SDK中相应的文件。

  2，参考教程替换SDK中相应的文件后，仍然报错。请确认appium是否关闭，appium开启的状态下，uiautomatorviewer会与之冲突。

• 查看app当前页面的元素及对应的元素属性值。

  以今日头条app为例，Node Detail里展示的便是【发布】按钮的各种属性值，后续在自动化代码中，我们就可以通过查找元素对应的属性来定位该元素并做相关操作。



二，appium移动端自动化常用的元素定位方法

appium继承了selenium框架中webdriver提供的元素定位方法，接下介绍几种常用的方法。

1，find_element_by_id()

如果某个元素的resource-id对应的值在app当前页面是唯一，那么就可以优先通过id定位该元素。以上图中点击【发布】按钮为例，写法如下

driver.find_element_by_id("com.ss.android.article.news:id/cde").click()

2，find_element_by_class_name()

元素的class属性值唯一，可以通过class name定位。如下图中所指的元素，其class属性值在当前页面唯一

写法如下

find_element_by_class_name("android.widget.HorizontalScrollView")

3，find_element_by_xpath()

这大概是元素定位过程中用的最多的方法，使用比较灵活。以下是xpath的具体实现方式。

3.1，使用text文本构造xpath

如果当前页面某元素的text属性值唯一，就可以使用text文本构造xpath，如【发布】按钮

# "//*[@text='发布']"该字符串表示：当前页面下所有元素里面text='发布'的元素
drvier.find_element_by_xpath("//*[@text='发布']").click()

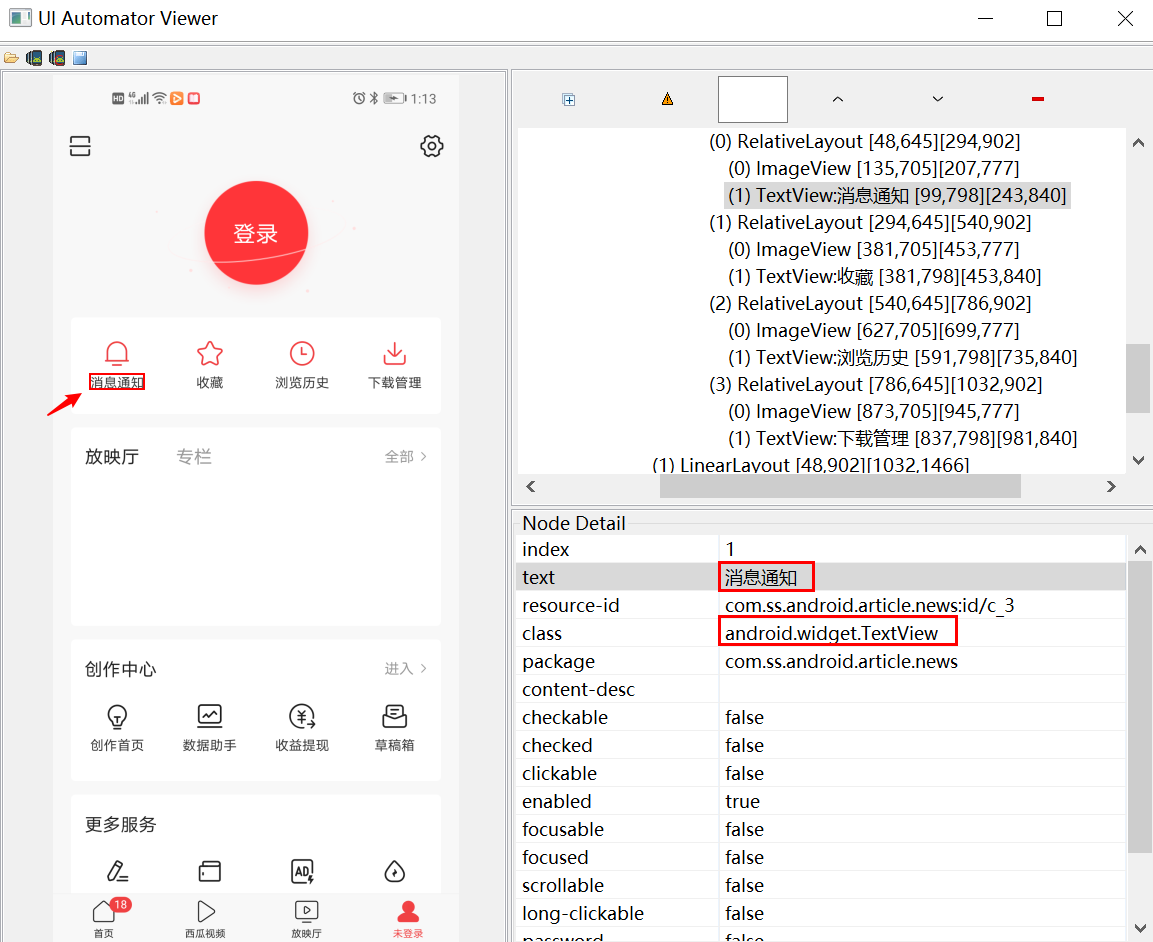

3.2，使用class与其他属性结合构成xpath

class唯一的话可以使用find_element_by_class_name()定位，但大部分情况向class都不是唯一的，此时可以用class与其他属性结合构成xpath，如：

# class与text
driver.find_element_by_xpath("//android.widget.TextView[@text='消息通知']").click()
# class、text、resource-id结合，注意text与id之间使用and
driver.find_element_by_xpath("//android.widget.TextView[@text='消息通知' and @resource-id='com.ss.android.article.news:id/c_3']").click()

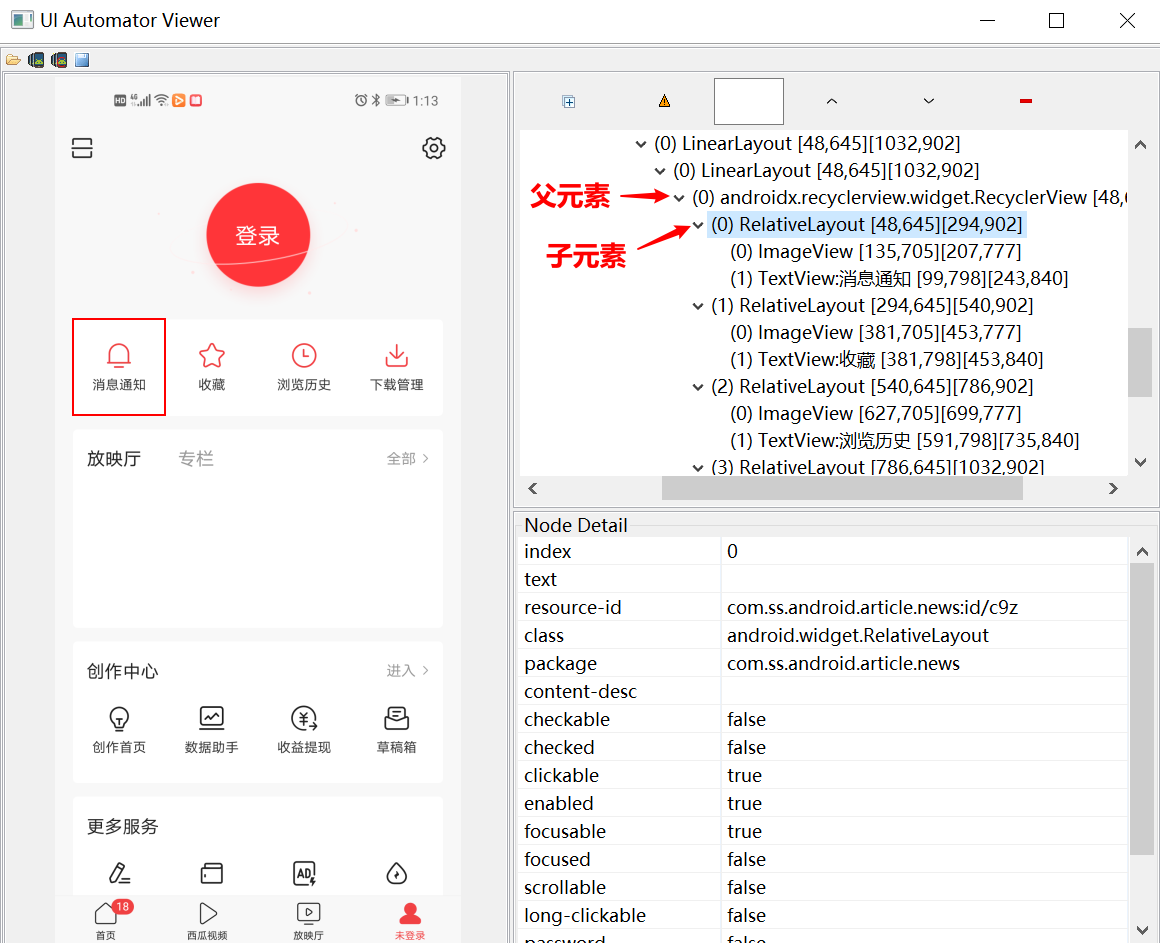

3.3，通过父元素定位子元素

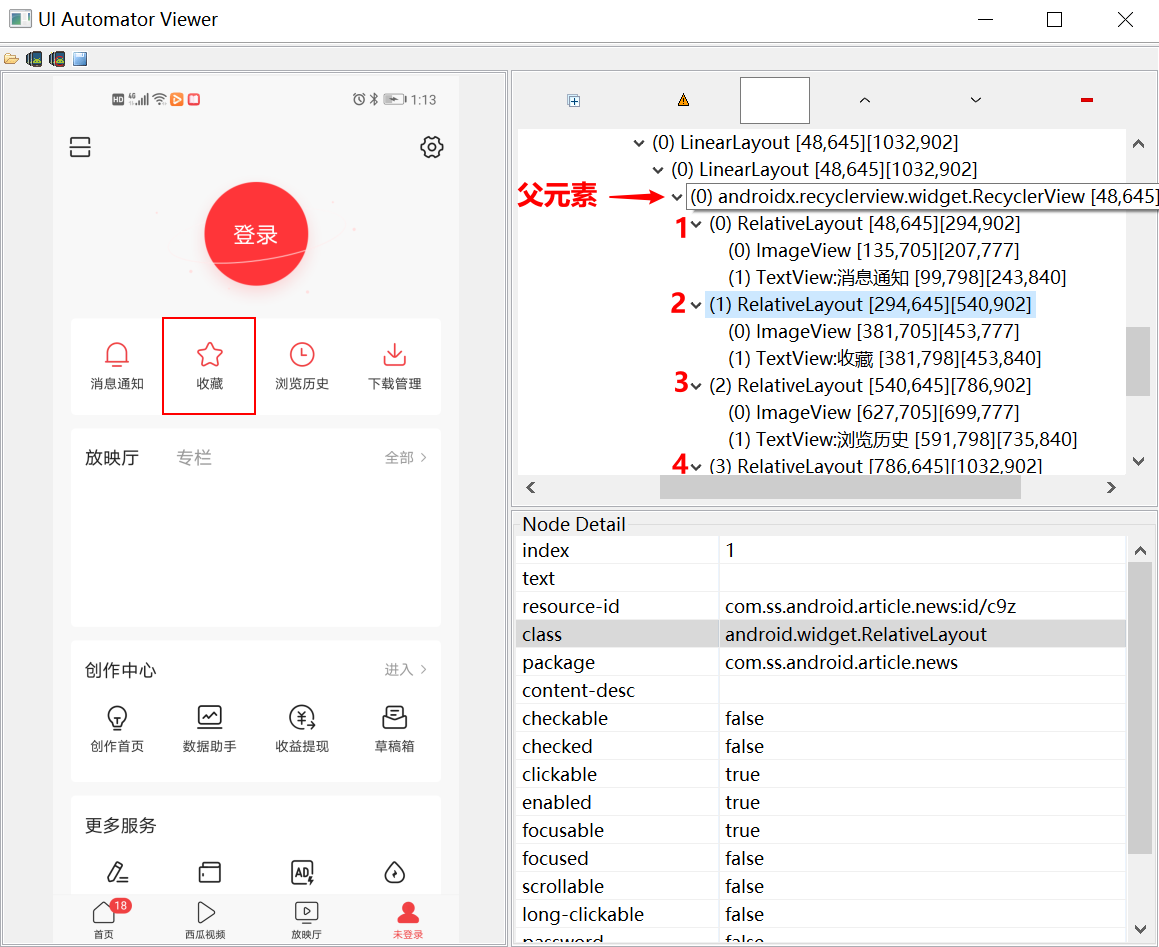

在实际项目中，我们可能通过UI的层级结果进行定位。如下图，我们要定位【收藏】按钮，除了使用2方外，还可以它的上一级元素定位。

# 父元素下面有4个class相同的子元素，子元素后面不加索引，则默认定位的是第一个子元素
driver.find_element_by_xpath("//androidx.recyclerview.widget.RecyclerView/android.widget.RelativeLayout")

子元素有多个，通过class的索引定位

# 后面的2表示索引，注意uiautomatorviewer里显示的是从0开始的，而xpath里面是从1开始
driver.find_element_by_xpath("//androidx.recyclerview.widget.RecyclerView/android.widget.RelativeLayout[2]")

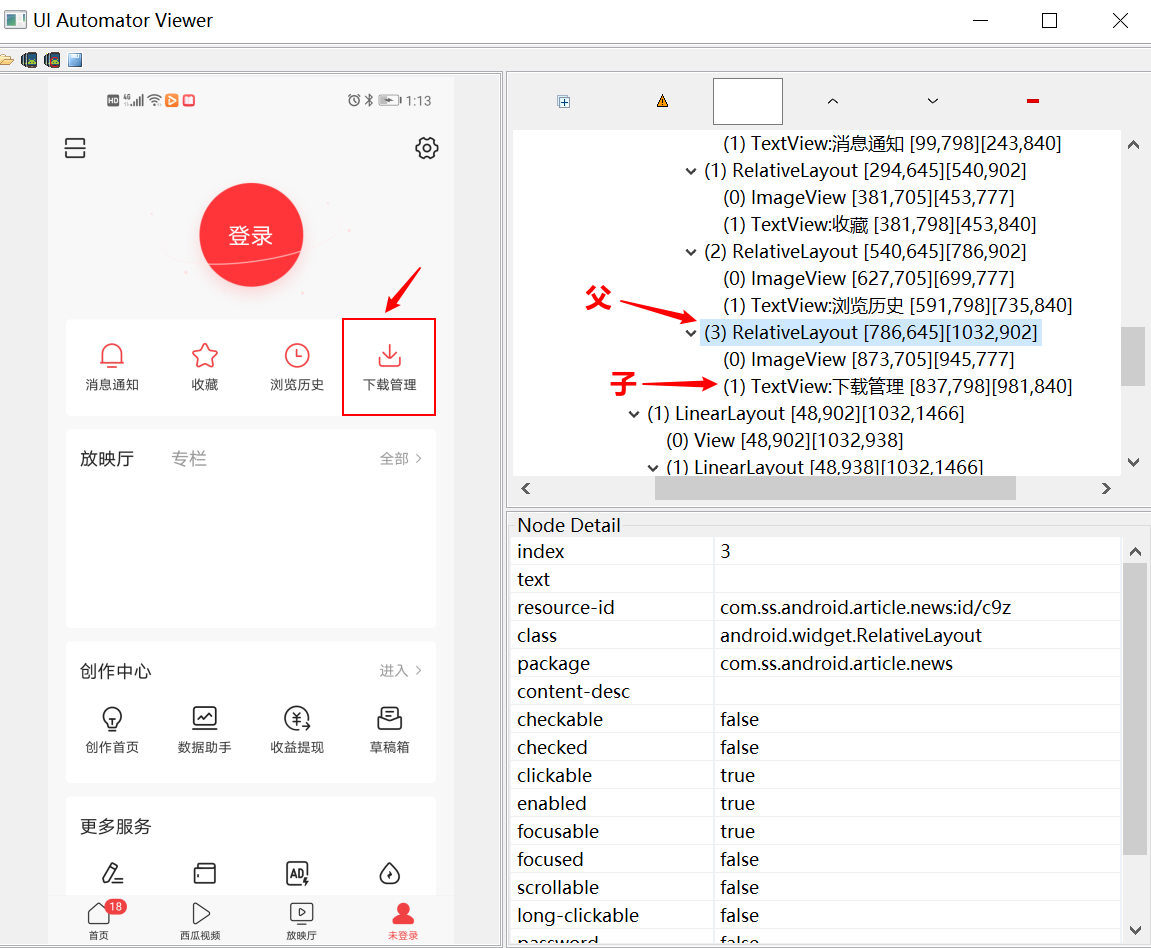

3.4，通过元素子元素定位父元素

即通过下一级元素定位上一级元素。

# 后面的/..表示当前级的上一级，此处即整个下载管理按钮区域
driver.find_element_by_xpath("//android.widget.TextView[@text='下载管理']/..")

同样定位元素的上一级的上一级（孙子定位爷爷），如下

driver.find_element_by_xpath("//android.widget.TextView[@text='下载管理']/../..")

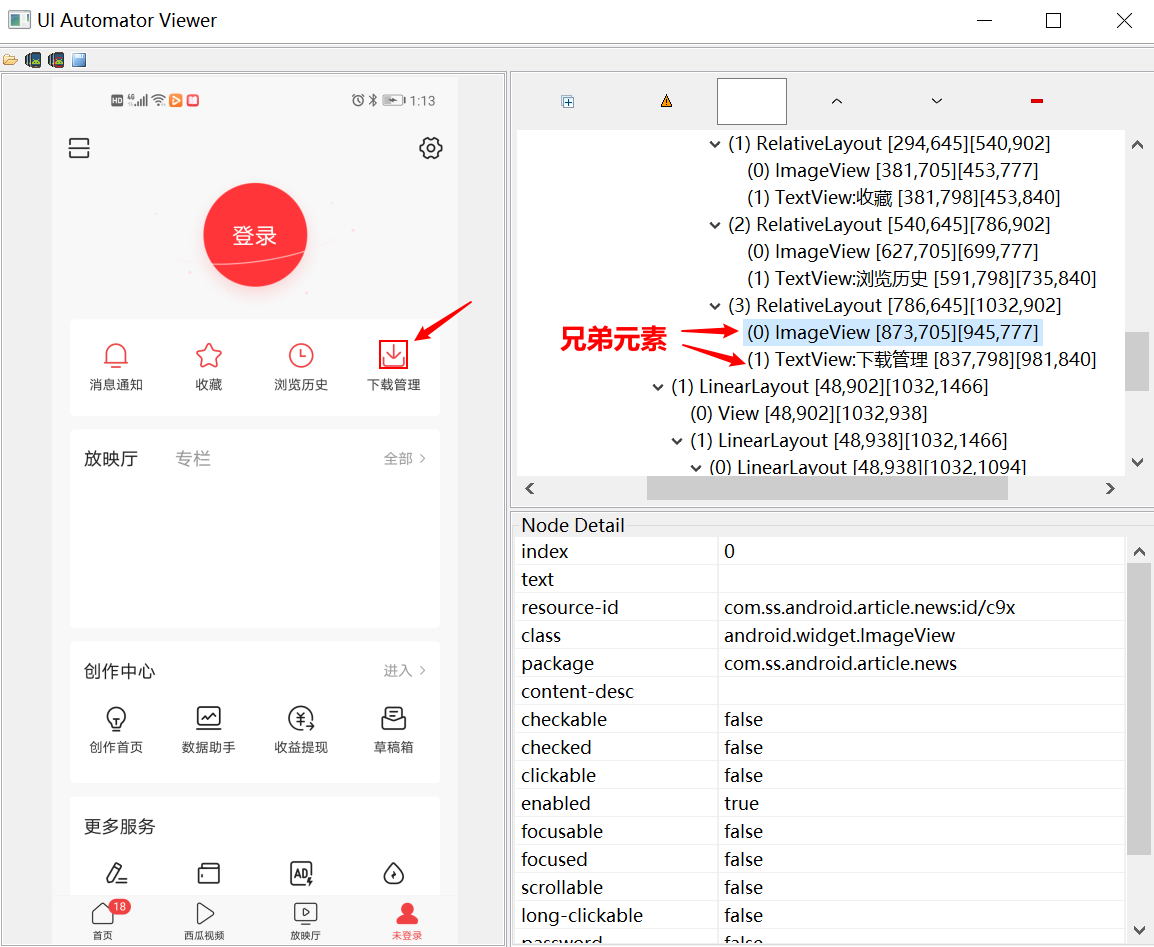

3.5，定位兄弟元素

通过同级元素定位，下面以定位【下载管理】上的图标为例

# 兄->父->兄
driver.find_element_by_xpath("//android.widget.TextView[@text='下载管理']/../android.widget.ImageView")

三，总结。

• 具体使用什么样的方式定位，与app开发框架有关，一般使用id与xpath使用的比较多。需要注意的是，能使用的id定位元素的话就不要使用xpath定位，因为id定位元素方便维护的同时，效率也相对xpath更高。

• xpath语法的基础知识需要有所了解，这样有助于能更好的理解元素定位。

• 当然appium还有其他的定位元素方法，这里不做过多的介绍，有兴趣的话可以去百度其他方法。实际使用过程中，常用的就是以上几种方法。
