前言

站在巨人的肩膀上，让知识的获得更加容易！本文为学习计算机网络后,自顶向下的学习笔记；

• 学习视频来源： 计算机网络微课堂（有字幕无背景音乐版）
• 课件pdf来源：评论区up bili_68567544整理目录分享
• 思维导图来源：https://blog.csdn.net/weixin_45067603/article/details/107053479
• 参考文章：百度百科、知乎、掘金等文具体位置具体标注
  课程相关资源（课件、PDF文档、网络仿真实验软件）稍后有时间整理分享链接到评论区自行下载（网盘或者上传csdn）

系列目录：

• 计算机网络笔记6 应用层

一、运输层概述

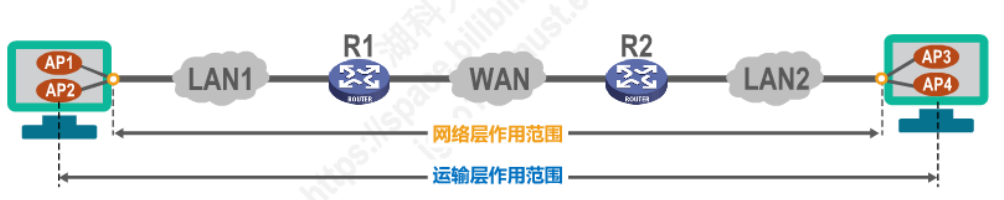

运输层为运行在不同主机上的应用进程提供直接的通信服务，向上层屏蔽下面的网络核心细节如（网络拓扑、路由器选择协议等），使应用进程仿佛是存在一条端到端的逻辑通信信道。

计算机网络体系中物理层、数据链路层、网络层共同实现了主机到主机之间的通信，但是真正在网络中进行通信的实体是位于通信主机中的进程，运输层就是为运行在不同主机上的应用进程提供直接的通信服务，所以，运输层协议又称为端到端协议

根据应用需求的不同，运输层为应用层提供了两种不同的运输协议，即面向连接的TCP和无连接的UDP,这是本章的主要内容

二、运输层的端口与复用、分用的概念

为了区分运行在计算机上的进程，使用进程标识符PID（Process ID）标志运行在计算机上的进程（不同操作系统使用不同格式的进程标识符）
为了让不同操作系统的应用进程之间能够网络通信，TCP/IP体系的运输层用统一的方法–端口号（Port ID）区分应用层不同的应用进程
端口号长度16bit，所以取值范围为0-65535，端口号划分如下：

• 熟知端口号（或系统端口号或公认端口号）：数值0~1023。FTP的20/21,HTTP的80，DNS的53等
• 登记端口号（或注册端口号）：数值1024-49151。为没有系统端口号的应用程序提供的。必须在IANA按照规定进行登记，以免重复。
• 客户端使用的端口号：
  也叫做动态端口号，或者短暂端口号。数值为49152~65535，由于这类端口号仅在客户进程运行时才动态选择，程序结束则已使用过的端口号就被回收，以便以后供其它客户进程使用。

Windows下查看PID与端口号：使用快捷键Ctrl+Shift+Esc呼出任务管理器后点击服务可查看 或者 使用快捷键win+r后再输入cmd回车，使用tasklist命令查看
Linux下使用命令 netstat -tunlp查看或者ps

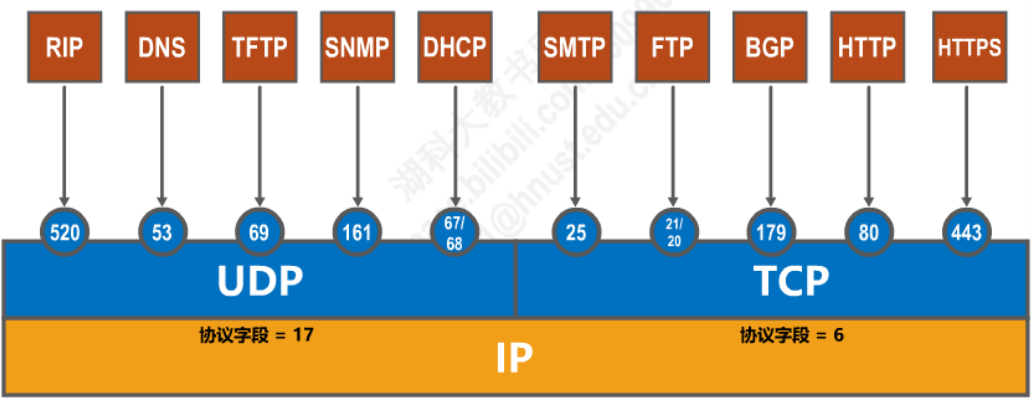

注意： 端口号只是用来标记本计算机中应用层的各进程，在互联网中，不同计算机的相同端口是没有联系的，常用端口号如下了解即可

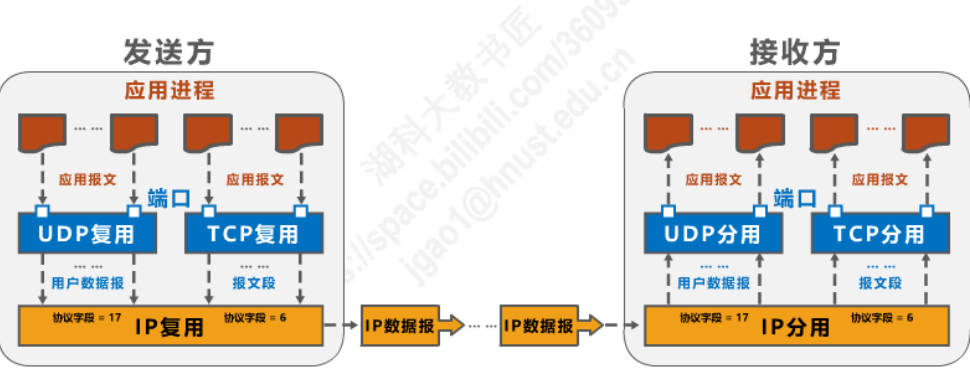

寻址中的复用与分用

• 复用：应用层所有的应用进程都可以通过传输层再传输到网络层，通俗的说就是多个用户使用一个IO资源 发送消息 时，我们称之为“复用”。

• 分用：传输层从网络层收到数据后交付给指明的应用进程，通俗的说就是多个用户使用一个IO资源 接收消息 时，我们称之为 “分用” 。


在网络层

局域网内多个主机利用一个路由网关发送消息给互联网的其他主机。这也是复用技术。

同理，利用网关接收路由数据报就叫 分用技术。

在运输层

操作系统的 多个进程（这里一个端口表示一个进程） 利用一个运输层协议（或者称为运输层接口）发送数据称为复用

同理，接收时叫做 分用。

在应用层

操作系统的 多个线程 利用一个端口（或者叫socket,socket = IP+端口号 ）发送消息称为“”复用“”（有一个技术名词“”IO多路复用“”讲着的大概就是这个意思）

同理，接收时叫分用

在网络中使用套接字Scoket唯一的标识网络中的一个主机和它上面的一个进程；（Socket = IP + PID）

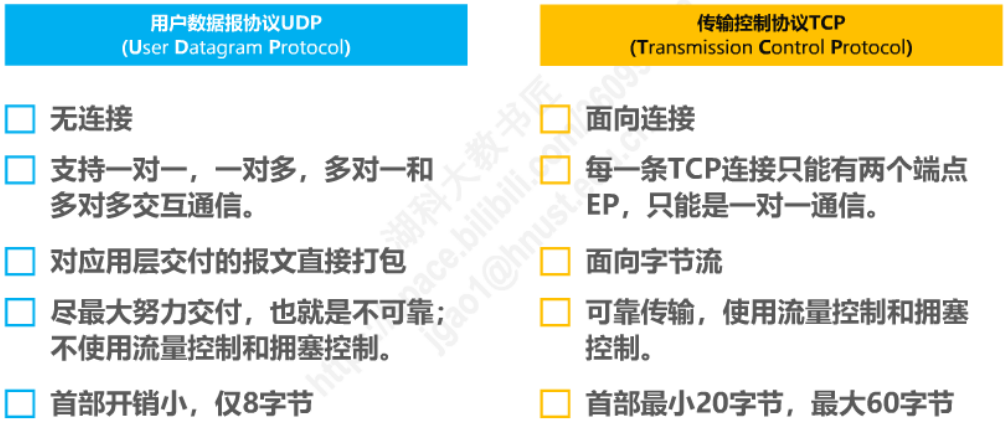

三、UDP协议 和 TCP协议 对比

用户数据报协议 UDP💦（User Datagram Protocol）

• UDP 在传送数据之前不需要先建立连接，远程主机在收到 UDP 报文后，不需要给出任何确认。
• UDP将可靠传输的实现放到了应用层，然后类似于TCP，实现确认机制，重传机制
• UDP不属于连接型协议，因而具有消耗资源小，处理速度快等优点，所以通常音频、视频通话在传送时使用UDP比较多，因为它们即使丢失一两个数据包也不会对结果产生太大影响
• UDP传输层无法保证数据的可靠传输，只能通过应用层来实现了；实现的方式可以参考TCP可靠传输的方式，只是实现不在传输层，转移到了应用层,目前有如下开源程序利用UDP实现了可靠的数据传输；分别有RUDP, RTP, UDT

传输控制协议 TCP💦（Transmission Control Protocol）

• TCP 提供面向连接的服务。在传送数据之前必须先建立连接，数据传送结束后要释放连接。
• TCP 不提供广播或多播服务。由于 TCP 要提供可靠的，面向连接的传输服务（TCP的可靠体现在TCP在传递数据之前，有三次握手来建立连接，而且在数据传递时，有流量控制、拥塞控制等机制，在数据传完后，四次挥手断开连接用来节约系统资源），这不仅使协议数据单元的首部增大很多，还要占用许多处理机资源。
• TCP 一般用于文件传输、发送和接收邮件、远程登录等场景。

四、TCP协议

1、TCP的三次握手和四次挥手

这点最长最复杂最重要单独开一篇文章TCP的三次握手和四次挥手
也可看小牛肉的文章TCP的三次握手和挥手

2、TCP的流量控制（flow control）💦

如果发送方数据发送太快，接收方来不及接收，就会造成数据丢失，所以使用滑动窗口机制来实现流量控制，让发送方的发送速率不要太快，接收方来得及接收。
一个案例搞懂流量控制：

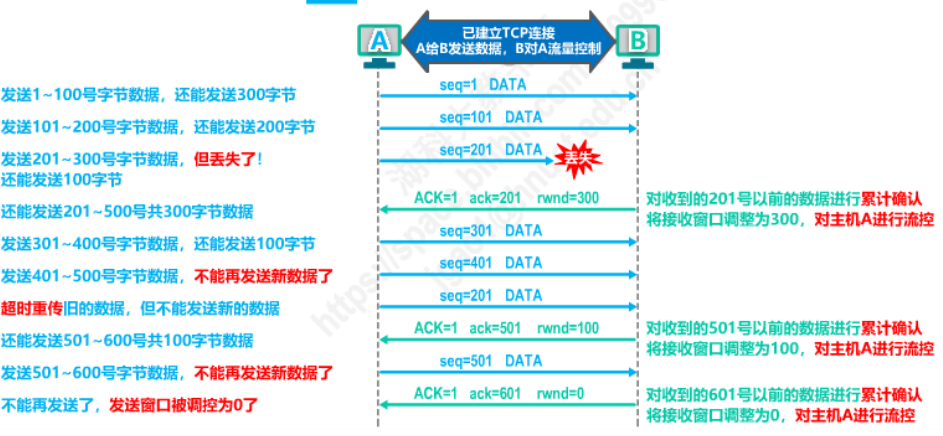

假设A和B已建立TCP连接后，设一个报文段100B，报文段序列号初始值为1，接收窗口rwnd=400,B对A流量控制，A向B发送数据窗口变化过程如下：
ps：使用了一次累计确认机制ack和三次流量控制机制rwnd（发送窗口取接收窗口rwnd和拥塞窗口cwnd的最小值）

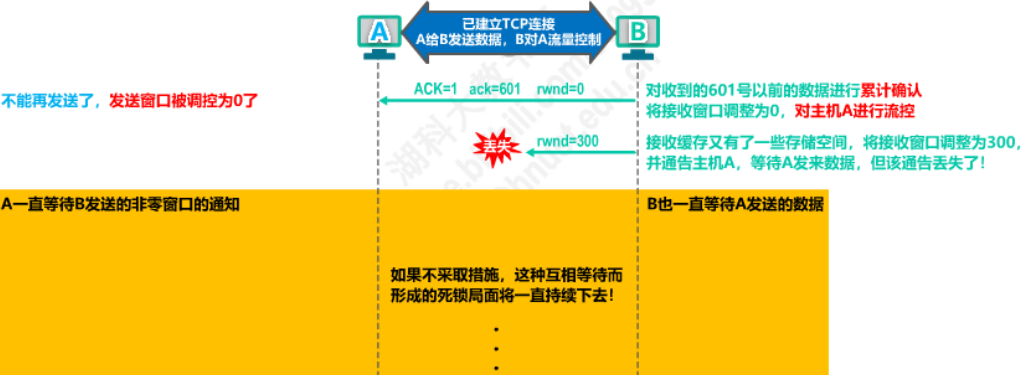

如果最后B不允许A再发送数据了后，B在处理完数据之后想要恢复窗口大小时，发送的有rwnd大小的数据报丢了怎么办？此时A有B的指令在前，发送窗口为0无法发送数据，B也在等待A回复，造成了类似死锁的现象

解决方法：使用计时器

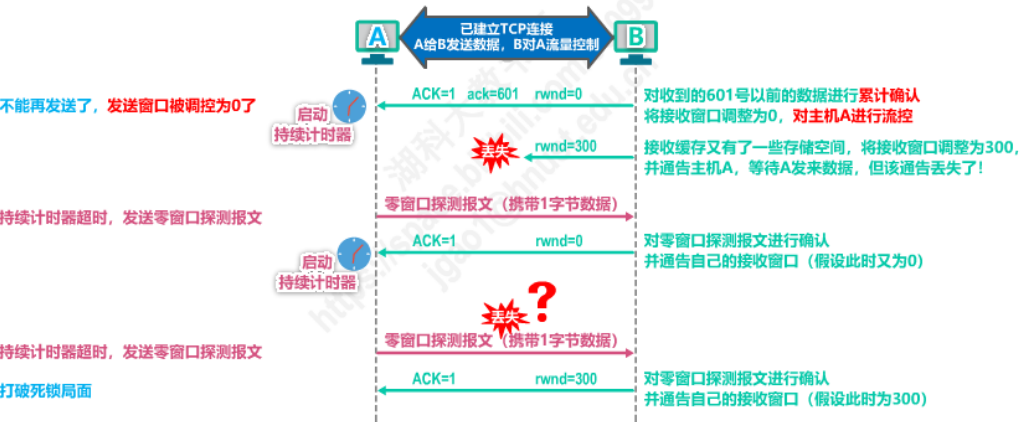

TCP为每一个连接设有一个持续计时器，只要TCP连接的一方收到对方的零窗口通知，就启动持续计时器。
若持续计时器设置的时间到期,就发送一个零窗口探测报文段。接收方收到探测报文段时给出现在的窗口值。
若窗口仍然是0，那么发送方就重新设置持续计时器。

3、TCP的拥塞控制💦

在某段时间，若对网络中某一资源的需求超过了该资源所能提供的可用部分，网络性能就要变坏这种情况就叫做拥塞(congestion)。

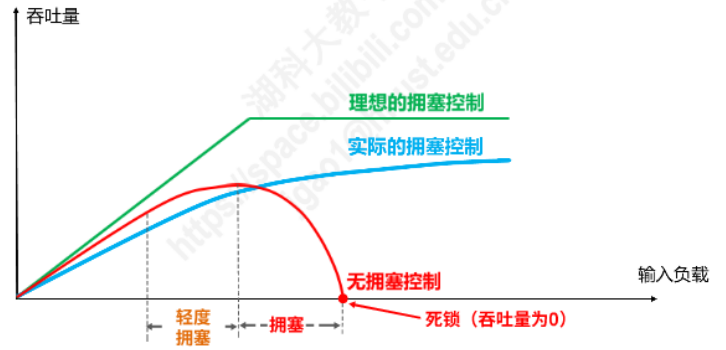

• 在计算机网络中的链路容量(即带宽)、交换结点中的缓存和处理机等，都是网络的资源。若出现拥塞而不进行控制，整个网络的吞吐量将随输入负荷的增大而下降。

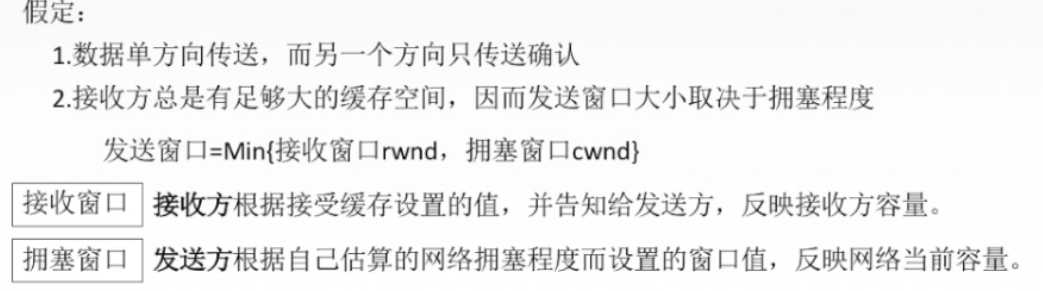

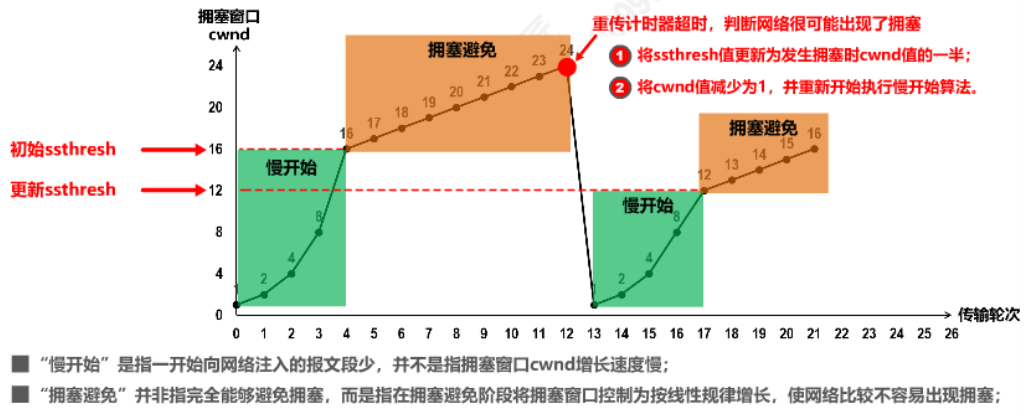

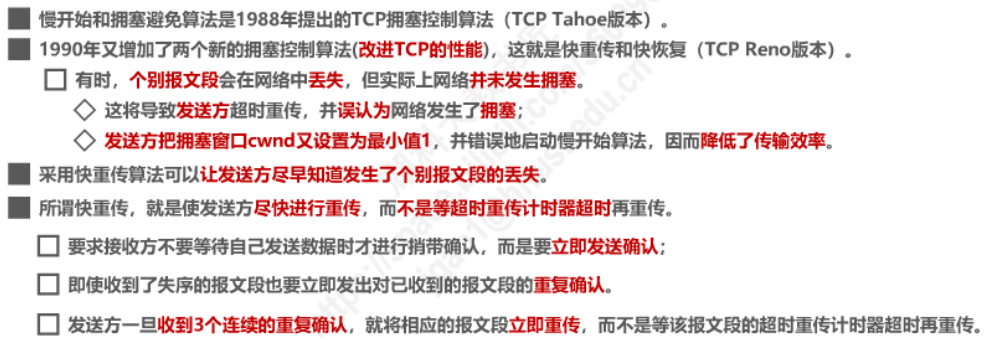

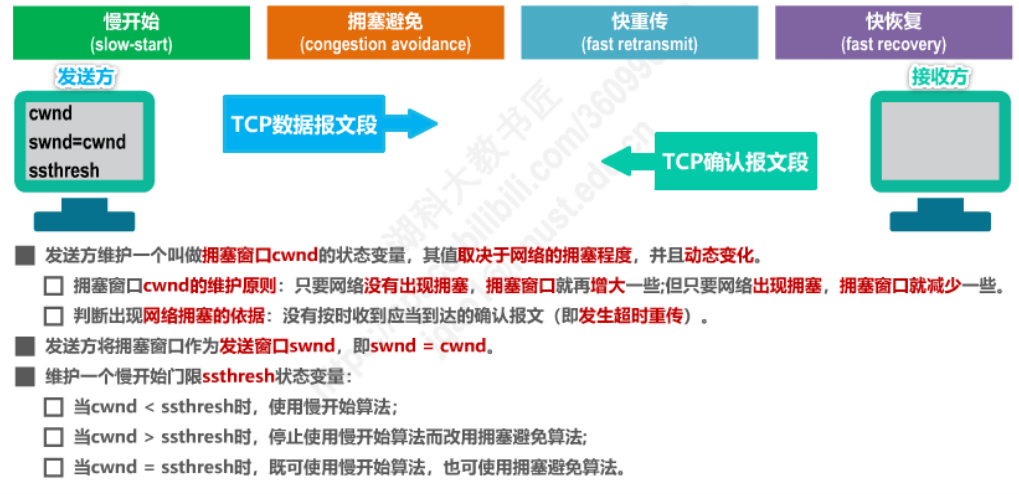

  拥塞控制通过如下图所示4种算法实现，通常两两结合使用

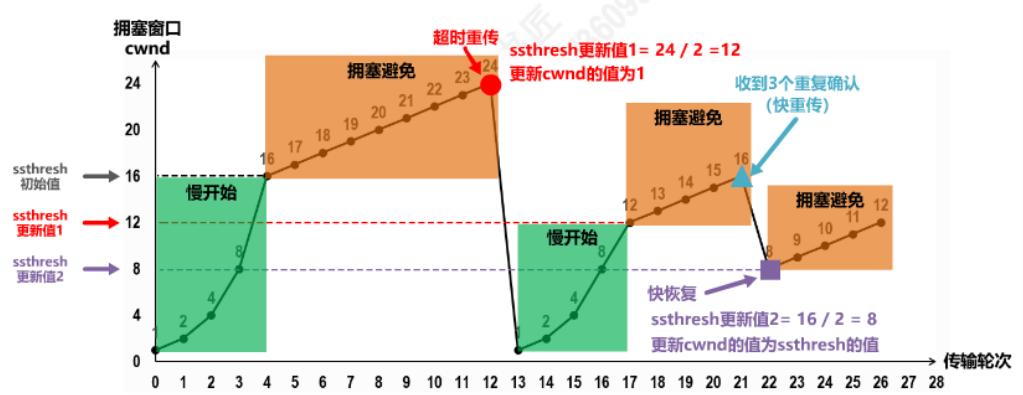

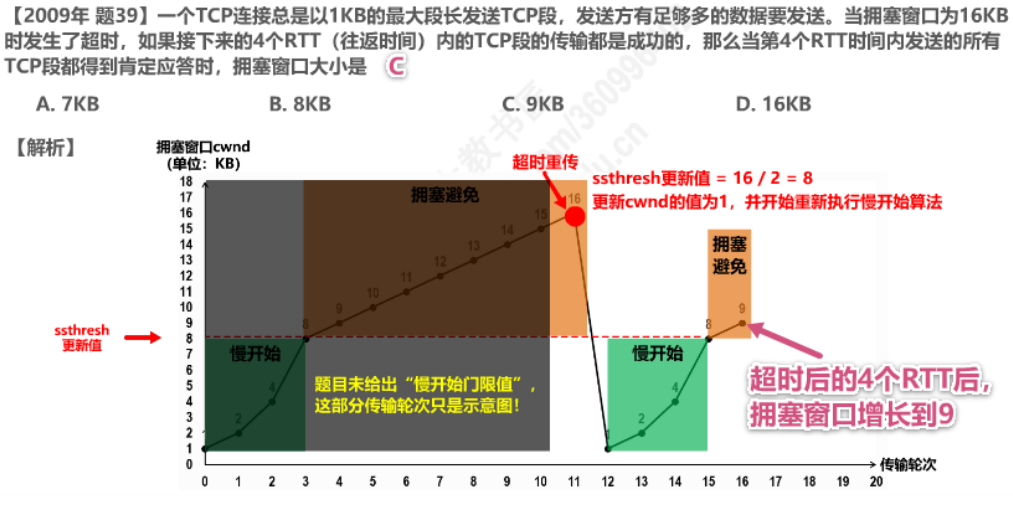

  例题：


4、TCP的超时重传

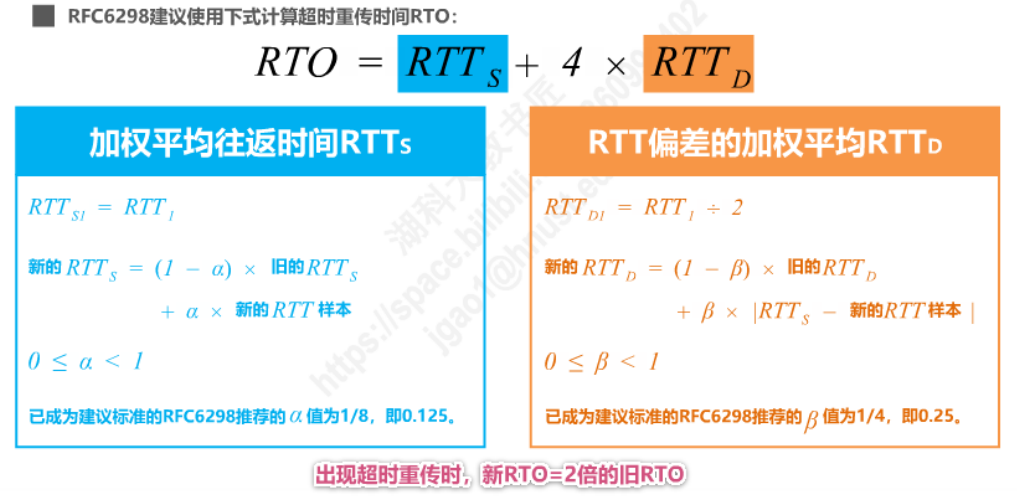

超时重传时间RTO设计短了容易有不必要的重传让网络负荷增大，长了容易造成数据丢失，而TCP协议采用自适应算法，动态的改变重传时间RTTs（加权平均往返时间），具体计算方法如下：

Tips：这里的算法推导有个非常精彩的过程，建议自行观看视频体会，这里只放最终算式便于总结和复习！

5、TCP的可靠传输

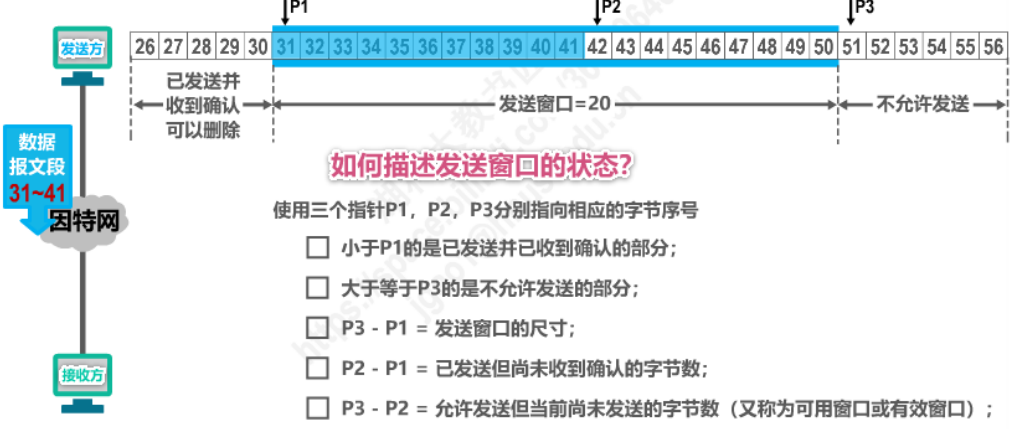

TCP基于字节为单位的滑动窗口来实现可靠传输

可靠传输这部分其实包含了很多的内容，也有和前面重合的，这部分看了不少文章还是博客园大佬靠谱儿TCP协议如何保证可靠传输？

本章思维导图

思维导图来源：https://blog.csdn.net/weixin_45067603/article/details/107053479，虽然B站王道的计网相比其他课程略微拉跨，但是这个博主总结的很不错，所以一并用了，差不多的，之后自己会自己总结啦，学的时候感觉好多好难，谢希仁的书听老师讲了一遍还是感觉好难的样子，自己理一遍才行！
