上一章中，已经对 OpenGL 的编程语言 GLSL 和渲染模式有了一定的了解，今天，将运用之前的知识，完成一些平面图形的操作。效果如下：

如果你对 OpenGL 的基本概念或者渲染流程不清晰，建议先看 OpenGL ES 学习(一) – 基本概念 和 OpenGL ES 学习(二) – 渲染模式和GLSL
这两篇文章。

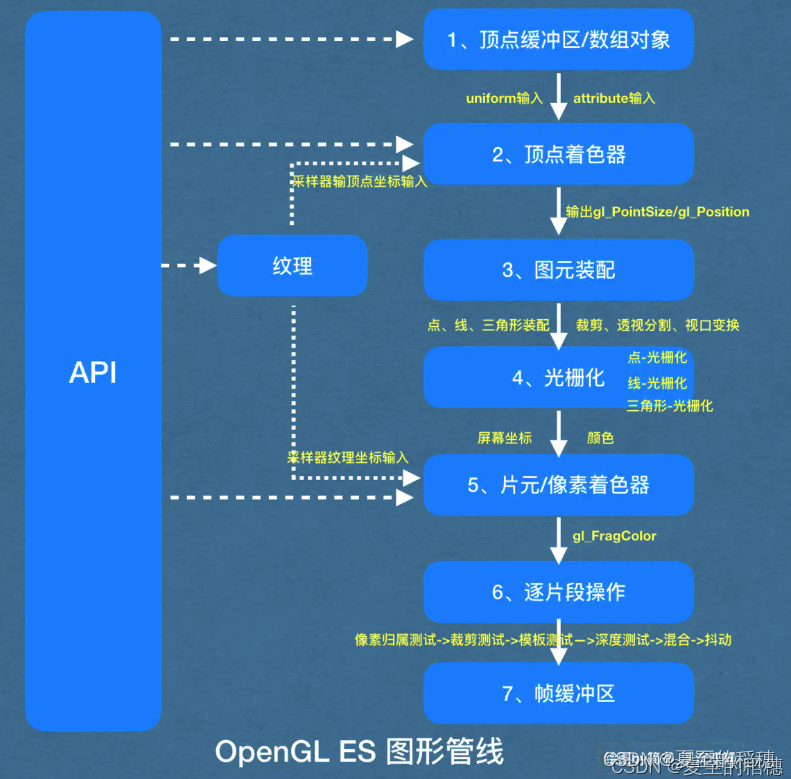

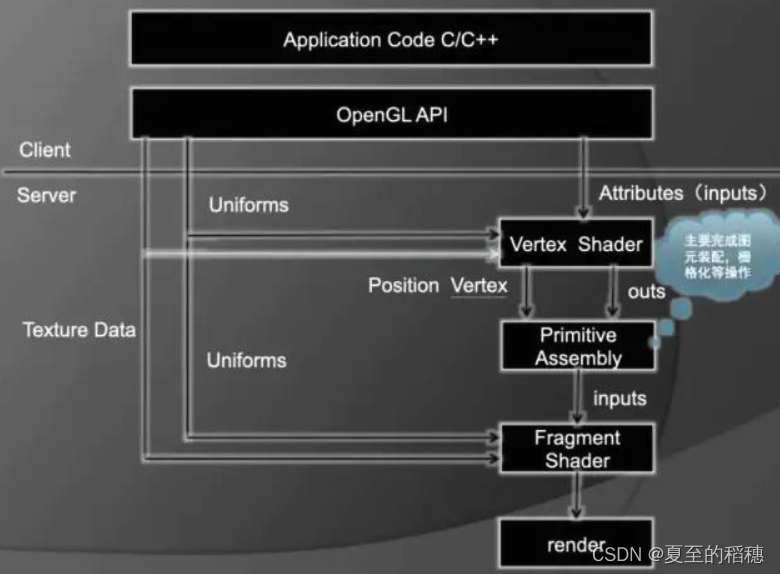

先直接上两张图：

可以看到，我们需要先编写着色器的代码，才能把 OpenGL 的数据，传递到渲染管线上。

一. 完成程序编写

首先从最简单的一个点来写。

1.1 着色器代码代码编写

先新建一个 GLSL 的文件，编写顶点着色器的代码，对 GLSL 不熟悉，可以先 OpenGL ES 学习(二) – 渲染模式和GLSL 。

一个着色器的代码，都是一个执行片段，所以，都是 main 函数为入口。
一个点绘制，需要位置，大小和颜色，而着色的内置参数为：

• 顶点着色器(Vectex Shader)：gl_position(位置) 和 gl_pointSize (大小)
• 片段着色器(Fragment Shader)：gl_FragColor (颜色值)

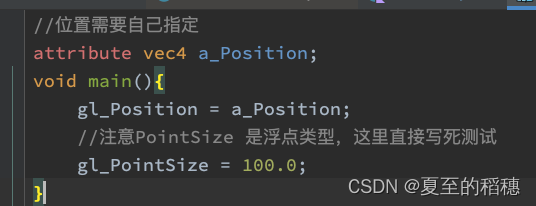

所以，点的顶点着色器代码为：

顶点着色器的变量为：

        private val VERTEX_SHADER = """//位置需要自己指定attribute vec4 a_Position;void main(){gl_Position = a_Position;//注意PointSize 是浮点类型，这里直接写死测试gl_PointSize = 100.0;}"""

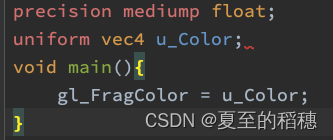

片段着色器这里，只需要涂上一个颜色即可，这个颜色值由程序给，内置参数 gl_FragColor

  /*** 片段着色器*/private val FRAGMENT_SHADER = """// 定义所有浮点数据类型的默认精度；有lowp、mediump、highp 三种，但只有部分硬件支持片段着色器使用highp。(顶点着色器默认highp)precision mediump float;uniform vec4 u_Color;void main(){gl_FragColor = u_Color;}"""

除了直接写好，也可以把 glsl 的文件，放到 assert ，再读取。

1.2 着色的创建/编译

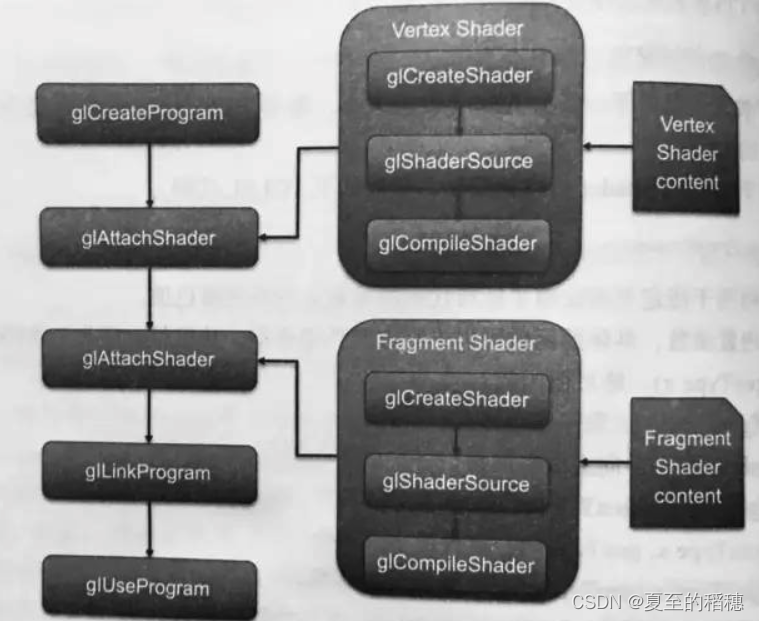

先看一张图：

所以，一个着色器的代码生成，可以理解为：

1. 使用 glCreateProgram 拿到 OpenGL 对象
2. 使用 glAttachShader 关联着色器代码，着色器的代码构建：glCreateShader -> glShaderSource -> glCompileShader 组成
3. glLinkProgram 将着色器的程序关联到 OpenGL 对象，组成一个 OpenGL 程序
4. 使用 GLES20.glUseProgram，使用上述的 OpenGL 程序

编译着色器

    /*** 编译着色器代码，获取代码Id*/open fun compileShader(type: Int, shaderCode: String): Int {//创建一个shader 对象val shaderId = GLES20.glCreateShader(type)if (shaderId == 0) {Log.d(TAG, " 创建失败")return 0}//将着色器代码上传到着色器对象中GLES20.glShaderSource(shaderId, shaderCode)//编译对象GLES20.glCompileShader(shaderId)//获取编译状态，OpenGL 把想要获取的值放入长度为1的数据首位val compileStatus = intArrayOf(1)GLES20.glGetShaderiv(shaderId, GLES20.GL_COMPILE_STATUS, compileStatus, 0)Log.d(TAG, " compileShader: ${compileStatus[0]}")if (compileStatus[0] == 0) {Log.d(TAG, " 编译失败")GLES20.glDeleteShader(shaderId)return 0}return shaderId}

关联着色器代码，组成可执行程序：

        /*** 关联着色器代码，组成可执行程序*/open fun linkProgram(vertexShaderId: Int, fragmentShaderId: Int): Int {//创建一个 OpenGL 程序对象val programId = GLES20.glCreateProgram()if (programId == 0) {Log.d(TAG, " 创建OpenGL程序对象失败")return 0}//关联顶点着色器GLES20.glAttachShader(programId, vertexShaderId)//关联片段周色漆GLES20.glAttachShader(programId, fragmentShaderId)//将两个着色器关联到 OpenGL 对象GLES20.glLinkProgram(programId)//获取链接状态，OpenGL 把想要获取的值放入长度为1的数据首位val linkStatus = intArrayOf(1)GLES20.glGetProgramiv(programId, GLES20.GL_LINK_STATUS, linkStatus, 0)Log.d(TAG, " linkProgram: ${linkStatus[0]}")if (linkStatus[0] == 0) {GLES20.glDeleteProgram(programId)Log.d(TAG, " 编译失败")return 0}return programId;}

最后，使用该程序：

    /*** 生成可执行程序，并使用该程序*/protected fun makeProgram(vertexShaderCode:String,fragmentShaderCode:String):Int{//需要编译着色器，编译成一段可执行的bin，去与显卡交流val vertexShader = compileShader(GLES20.GL_VERTEX_SHADER, vertexShaderCode)//步骤2，编译片段着色器val fragmentShader = compileShader(GLES20.GL_FRAGMENT_SHADER, fragmentShaderCode)// 步骤3：将顶点着色器、片段着色器进行链接，组装成一个OpenGL程序programId = linkProgram(vertexShader, fragmentShader)//通过OpenGL 使用该程序GLES20.glUseProgram(programId)return programId}

着色器创建、编译和链接，都可以拿到状态值，大于0的时候，则表示是可用的。这几步都是固定，封装好就可以了。

1.3 获取定编索引和通过 GL 使用索引

获取顶点索引
回去顶点之前，还需要申明顶点的位置，分量个数：

        //着色器中的两个变量，需要我们赋值private val U_COLOR = "u_Color"private val A_POSITION = "a_Position"//定点的数据，只有一个点，就放中心即可private val POINT_DATA = floatArrayOf(0f, 0f)/*** Float类型占4Byte*/private val BYTES_PER_FLOAT = 4/*** 每个顶点数据关联的分量个数：当前案例只有x、y，故为2*/private val POSITION_COMPONENT_COUNT = 2//颜色索引private var u_color = 0

加载顶点数据到内存

    //通过nio ByteBuffer把设置的顶点数据加载到内存private var vertexData: FloatBuffer =ByteBuffer// 分配顶点坐标分量个数 * Float占的Byte位数.allocateDirect(POINT_DATA.size * BufferUtil.BYTES_PER_FLOAT)// 按照本地字节序排序.order(ByteOrder.nativeOrder())// Byte类型转Float类型.asFloatBuffer().put(POINT_DATA)

1.3.1 关联索引

GL 关联索引，使用的是 glVertexAttribPointer 方法，它会把顶点数据和属性关联到 GL 里，然后再通过 glEnableVertexAttribArray，告知 GL 使用指定的顶点属性索引。
完成代码如下：

       override fun onSurfaceCreated(gl: GL10?, config: EGLConfig?) {//白色背景GLES20.glClearColor(1f,1f,1f,1f)// 编译着色器相关程序val programId = makeProgram(VERTEX_SHADER, FRAGMENT_SHADER)// 步骤5：获取颜色Uniform在OpenGL程序中的索引u_color = GLES20.glGetUniformLocation(programId, U_COLOR)// 步骤6：获取顶点坐标属性在OpenGL程序中的索引val a_position = GLES20.glGetAttribLocation(programId,A_POSITION)//将缓冲区的指针指到头部，保证数据从头开始vertexData.position(0)// 关联顶点坐标属性和缓存数据，参数说明如下：GLES20.glVertexAttribPointer(a_position, //位置索引；POSITION_COMPONENT_COUNT,//用几个分量描述一个顶点GLES20.GL_FLOAT,//分量类型false, //固定点数据值是否应该被归一化0, //指定连续顶点属性之间的偏移量。如果为0，那么顶点属性会被理解为：它们是紧密排列在一起的。初始值为0vertexData) //顶点数据缓冲区//通知GL程序使用指定的顶点属性索引GLES20.glEnableVertexAttribArray(a_position)}

1.4 渲染

OpenGL 的加载容器使用的是 GLSurfaceView ，基于 SurfaceView ，通过 Render 来加载数据。
因此，我们可以继承 GLSurfaceView.Renderer，重写方法：

@Overridepublic void onSurfaceCreated(GL10 gl, EGLConfig config) {//着色器的加载、赋值}@Overridepublic void onSurfaceChanged(GL10 gl, int width, int height) {GLES20.glViewport(0, 0, width, height);}@Overridepublic void onDrawFrame(GL10 gl) {//清屏GLES20.glClear(GL_COLOR_BUFFER_BIT);//绘制GLES20.glDrawArrays(GLES20.GL_POINTS,0,1);}

上面在 onSurfaceCreated 中完成了着色器的加载和复制。
而当有数据来的时候，会回调 onDrawFrame 方法，我们可以在这里，使用 glDrawArrays 去绘制顶点的类型，和个数，该方法的解释为，假如现按顺序有A、B、C、D、E、F一共6个点。

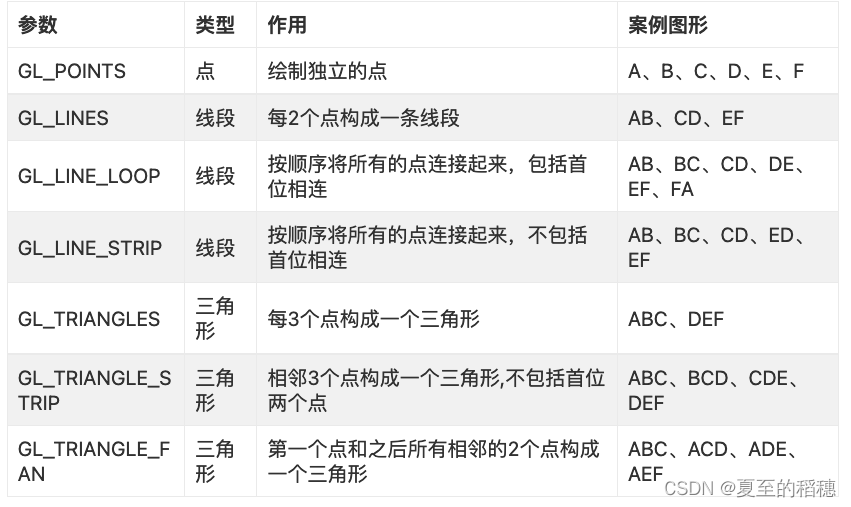

而mode的具体参数值如下：

二. 画几何图形

2.1 画点

完成代码为：

    override fun onSurfaceChanged(gl: GL10?, width: Int, height: Int) {//填充整个页面GLES20.glViewport(0,0,width,height)}override fun onDrawFrame(gl: GL10?) {//步骤1：使用glClearColor设置的颜色，刷新SurfaceGLES20.glClear(GLES20.GL_COLOR_BUFFER_BIT)// 步骤2：更新u_Color的值，即更新画笔颜色，RGBA，百分百的意思GLES20.glUniform4f(u_color,0f,1f,0f,1f)// 步骤3：使用数组绘制图形：// 1.绘制的图形类型；2.从顶点数组读取的起点；3.从顶点数组读取的顶点个数 ,这里只绘制一个点GLES20.glDrawArrays(GLES20.GL_POINTS,0,1)}

GLSurfaceView 的使用

glSurfaceView = GLSurfaceView(this@MainActivity).apply {//设置 GL 的版本setEGLContextClientVersion(2)setEGLConfigChooser(false)//你继承的  GLSurfaceView.RenderersetRenderer(render)//等待点击才会刷帧renderMode = GLSurfaceView.RENDERMODE_WHEN_DIRTY}

效果：

2.2 画多边形

修改顶点数据

        private val POINT_DATA = floatArrayOf(//x,y 一个点，这里相当于一个棱形，自己画个坐标0f, 0f,0f, 0.5f,-0.5f, 0f,0f, -0.5f,0.5f, -0.5f,0.5f, 0f,0.5f, 0.5f,)

坐标时[-1,1] 之间，可以想象一下。
其他不变，在 onDrawFrame 修改绘制的顶点个数，当点击时，刷新个数：

    override fun onDrawFrame(gl: GL10?) {//步骤1：使用glClearColor设置的颜色，刷新SurfaceGLES20.glClear(GLES20.GL_COLOR_BUFFER_BIT)drawIndex++// glDrawArrays 可以理解成绘制一个图层，多个图层可以叠加，然后通过onDrawFrame绘制到这一帧上drawTriangle()drawLine()drawPoint();if (drawIndex >= POINT_DATA.size / 2) {drawIndex = 0}}private fun drawLine() {// GL_LINES：每2个点构成一条线段// GL_LINE_LOOP：按顺序将所有的点连接起来，包括首位相连// GL_LINE_STRIP：按顺序将所有的点连接起来，不包括首位相连GLES20.glUniform4f(uniformColor, 1f, 0f, 0f, 1f)GLES20.glDrawArrays(GLES20.GL_LINE_STRIP, 0, drawIndex)}private fun drawPoint() {GLES20.glUniform4f(uniformColor, 0f, 0f, 1f, 1f)GLES20.glDrawArrays(GLES20.GL_POINTS, 0, drawIndex)}private fun drawTriangle() {// GL_TRIANGLES：每3个点构成一个三角形// GL_TRIANGLE_STRIP：相邻3个点构成一个三角形,不包括首位两个点// GL_TRIANGLE_FAN：第一个点和之后所有相邻的2个点构成一个三角形GLES20.glUniform4f(uniformColor, 1f, 1f, 0f, 1f)GLES20.glDrawArrays(GLES20.GL_TRIANGLE_FAN, 0, drawIndex)}

效果：

这样就学习完几何图形的绘制了。更多代码，参考工程：https://github.com/LillteZheng/OpenGLDemo
