   wlan漫游配置(三层漫游)拓扑图和配置如下

思路:

wlan配置不指定漫游组服务器的ac间漫游,实现笔记本之间在wlan覆盖范围内移动时业务不中断

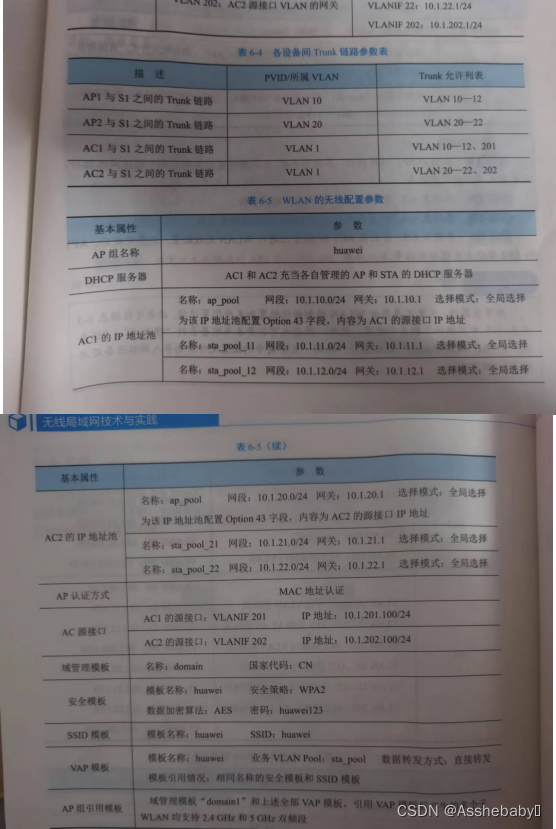

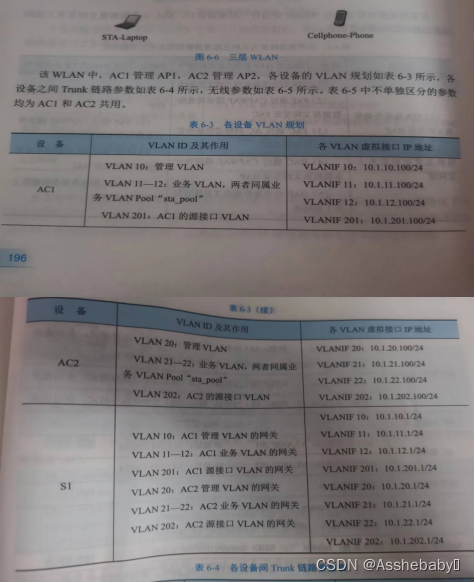

要求:请大家参考教材196页完成AC间三层漫游配置，提交拓扑截图，ap上线截图，sta获取IP截图，联通测试截图，漫游组查询截图

• 设备型号说明

  ENSP版本：1.3.00.100
  DHCP_Server：AC
  AC：AC6005
  AP：AP6050
  核心交换机：S5700

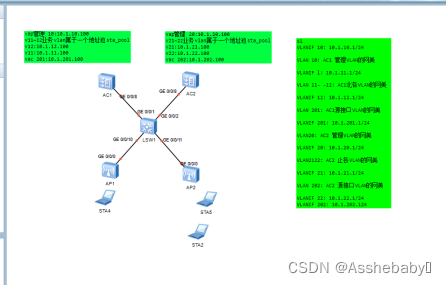

• TOPO如下

• wlan漫游配置(三层漫游)拓扑图和配置如下

1. 这个拓扑大概概括了 :  vlan配置    dhcp配置    ap上线配置    ap射频配置

2. AC1 管理ap1,ac2管理ap2

• 配置

思路:

wlan配置不指定漫游组服务器的ac间漫游,实现笔记本之间在wlan覆盖范围内移动时业务不中断

本文章不叙述详细的配置过程，只做需求配置演示

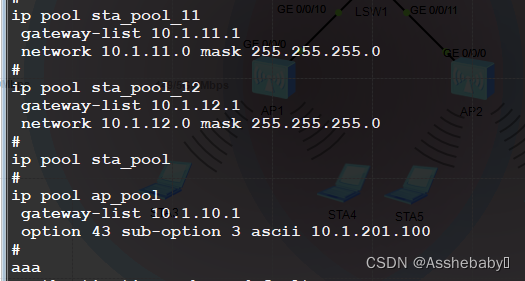

AC1 :做ap1管理vlan的dhcp服务器,业务vlandhcp服务器

ap_pool是做ap的管理地址

sta_pool_12 和sta_pool_11是sta的业务管理分配地址

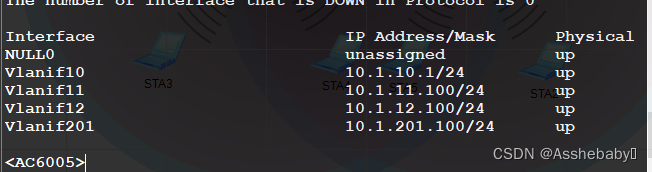

vlan接口配置

在接口上面配置全局地址池

管理vlan10接口的

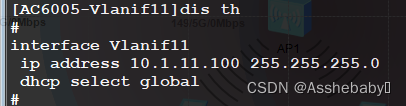

配置业务vlan11的

配置vlan 12的

 capwap隧道配置和wlan配置附上

capwap source interface vlanif 201

wlan

配置域管理模板

  regulatory-domain-profile  name domain

country-code cn

q

配置ap上线绑定mac地址和sn地址

ap-id 1 type-id 69 ap-mac 00e0-fcba-4060 ap-sn 210235448310D7756734
  ap-name ap1
  ap-group ap-group1

将域管理模板添加进ap组

ap-group name ap-group1
  regulatory-domain-profile domain

q

上线成功后配置安全模板

security-profile name huawei
  security wpa-wpa2 psk pass-phrase huawei123 aes

q

配置ssid模板

ssid-profile name huawei
  ssid huawei

q

配置vap模板

vap-profile name huawei
  service-vlan vlan-pool sta_pool
  ssid-profile huawei
  security-profile huawei

q

将vap模板添加进ap组

ap-group name ap-group1

vap-profile huawei wlan 1 radio all

q

到这里就完成了射频

如有问题可以关注私信我

这里ac2和ac1相差不大,记得trunk口和dhcp开启全局地址池的配置

交换机上的配置

ls1:

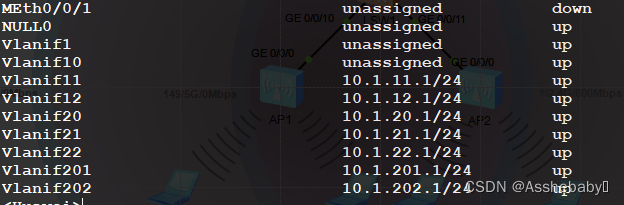

各个虚拟接口获得ip地址

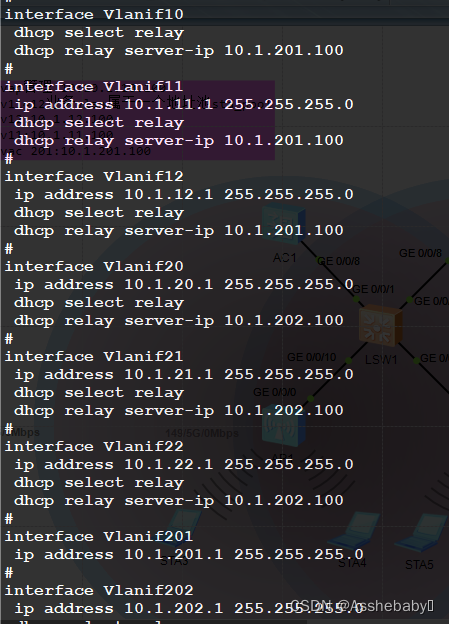

相应的接口配置,因为在ac上面配置了全局地址池所以在交换机上面配置中继发放ip

接下来看效果图

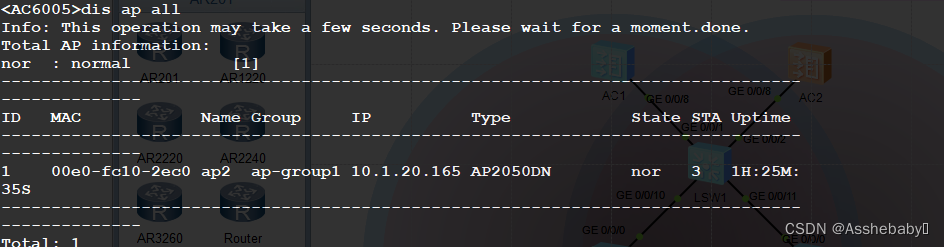

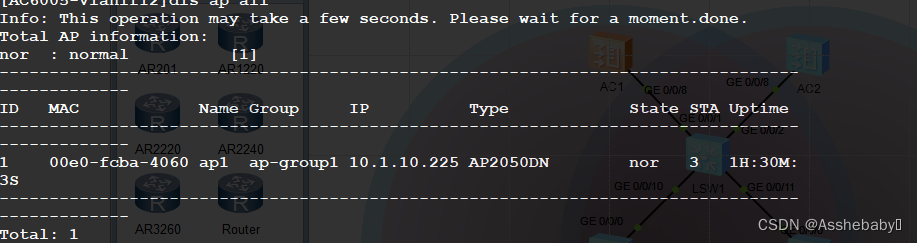

ap上线

ac1:

ac2:

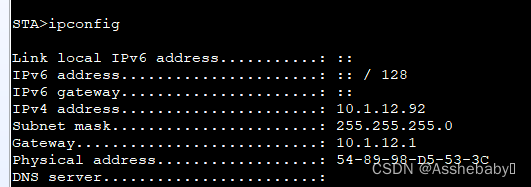

sta获取ip

(这里只概括两个不同网段的)

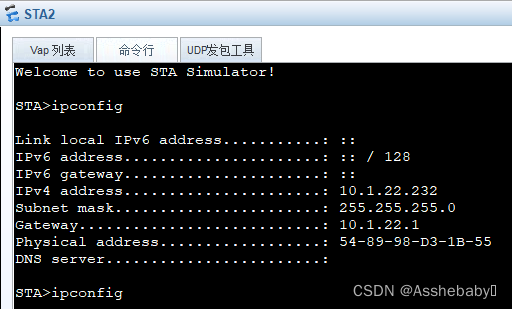

ap2的sta2

ap1的sta1:

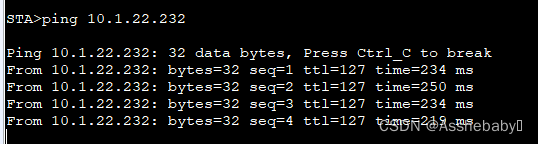

连通性测试:

到这里互访就结束了

接下来看漫游:

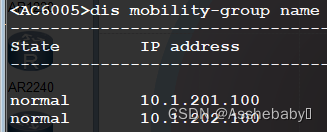

配置漫游组:

这里是代表配置成功

到这里就结束了谢谢!
