0、参考与学习

下面是根据小马哥b站课程进行绘制的哈。
课程参考地址：使用Cadence17.2 OrCAD Allegro绘制小马哥DragonFly四轴飞行器

1、OpenMV插座电路

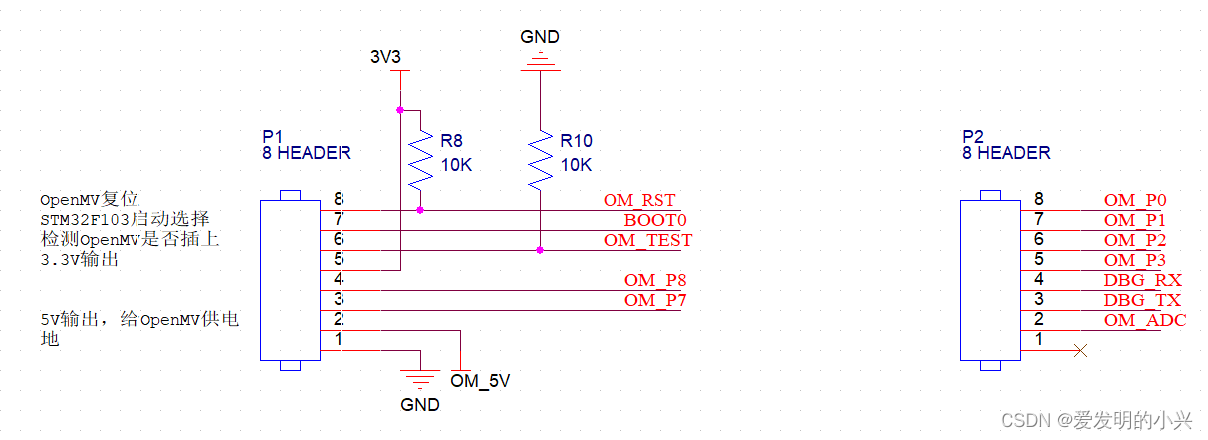

这部分的主要功能是与OpenMV小板进行连接。
注意：这里的连接符暂时采用页面连接符，等全部原理图绘制完毕，统一修改为跨页连接符。
这里的OM_5V是给openmv供电用的。

2、OpenMV供电电路

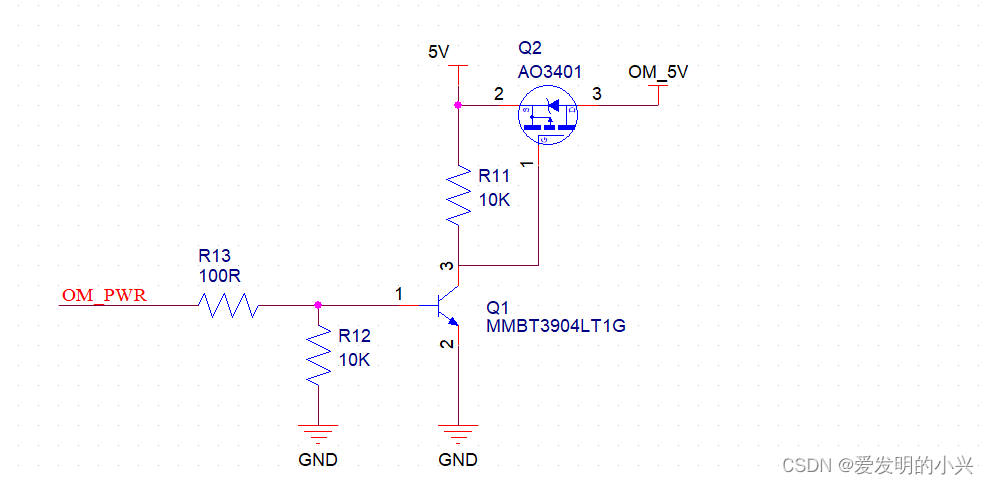

这个电路使用了两种不熟悉的元器件。MMBT3904LT1G与AO3401A。
MMBT3904LT1G这是一款npn型三极管。
AO3401A这是一款mos管。对原理不懂的小伙伴，可以自行百度下哦。

3、ESP8266电路分析

3.0 绘制分享

这里使用的是esp8266-12f模块。

注意下面的图片均截取于安信可科技的esp8266-12f模块芯片手册。

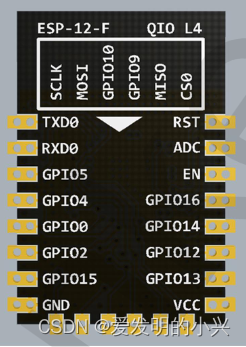

3.1 模块正面图

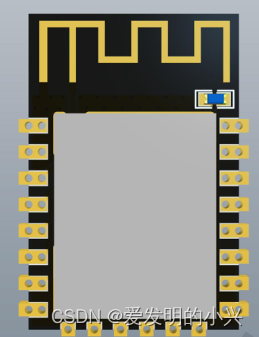

3.2 模块背面图

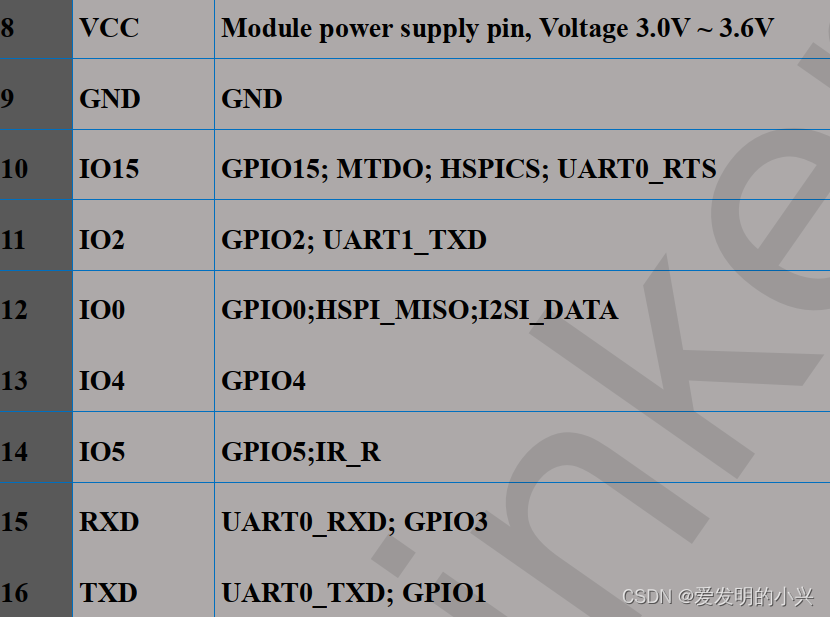

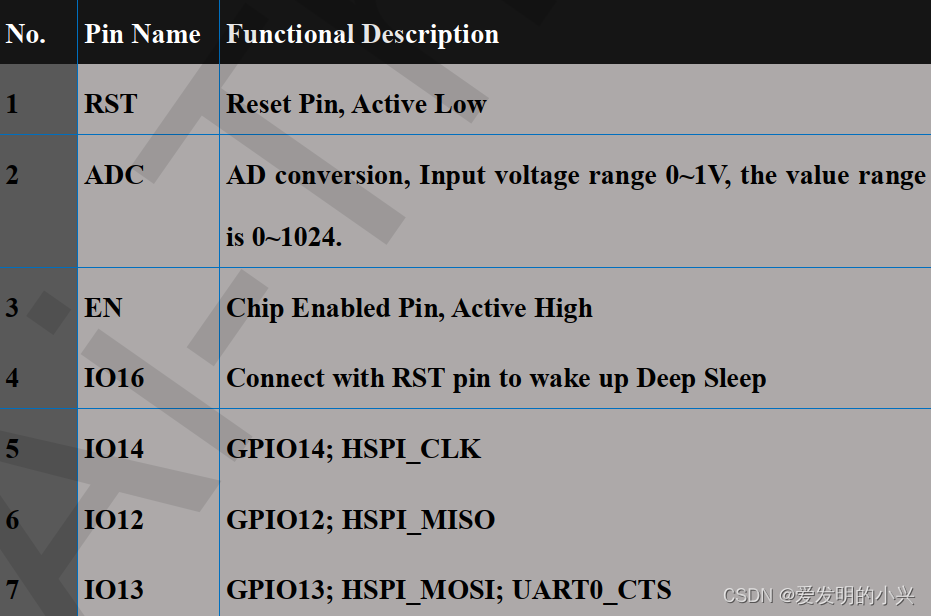

3.3 模块引脚介绍

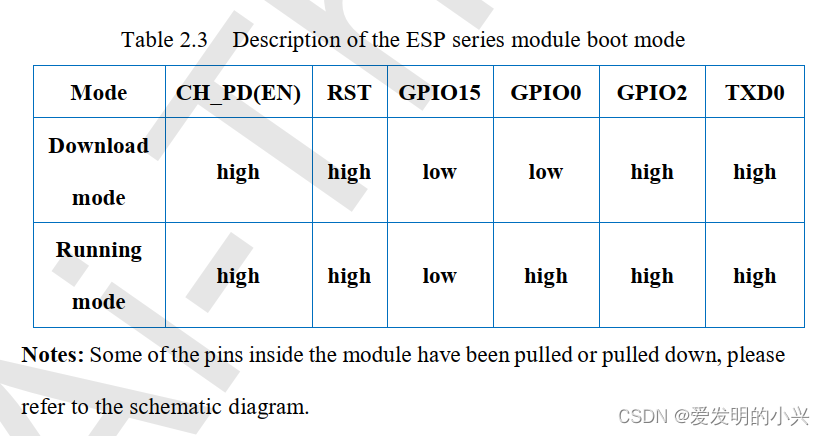

3.4 模块模式选择

3.5 芯片手册参考电路

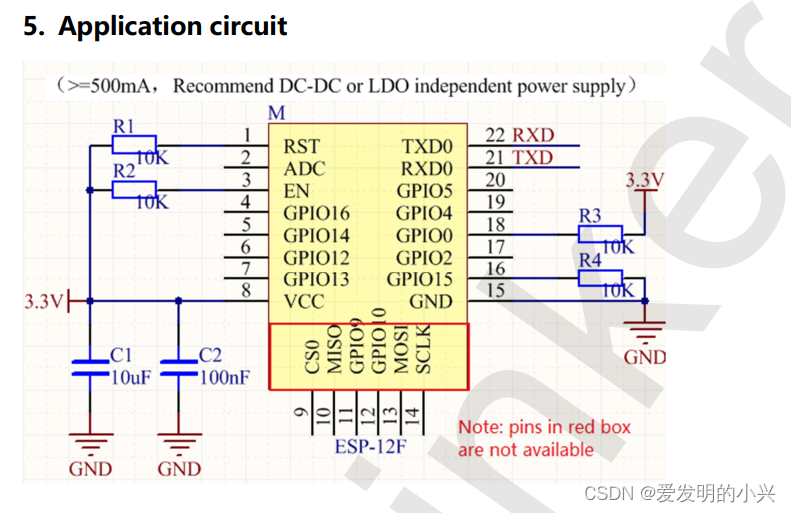

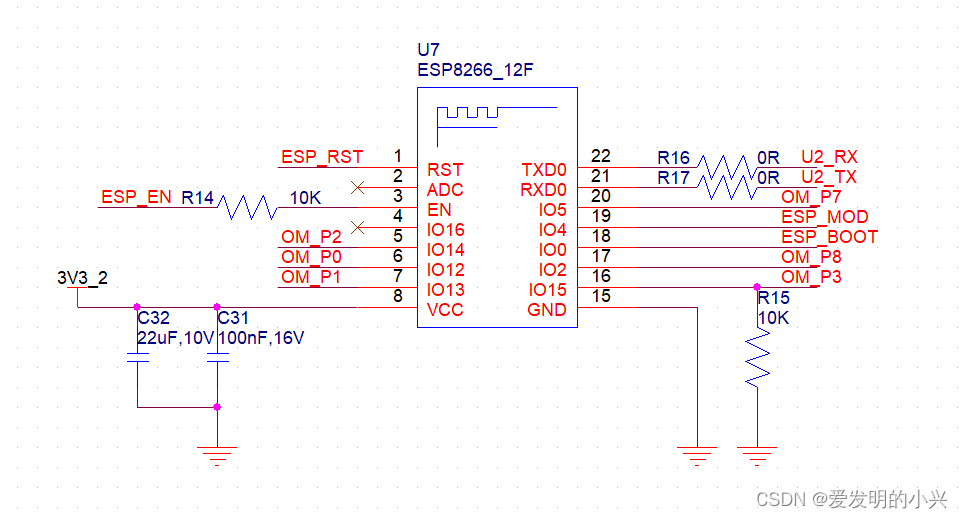

下面是手册推荐的电路图。
下图是wifi模块的运行模式的接法。

4、供电电路分析

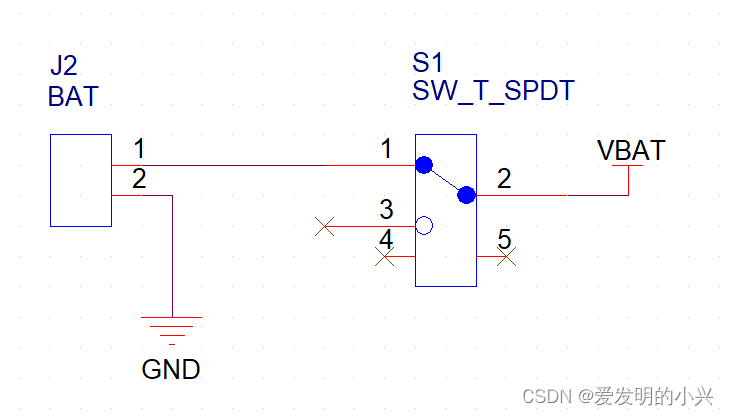

4.1 电池接口与电源开关部分

4.2 usb供电电路与电池电压降压电路

当usb供电时，使用usb中的5V电压。

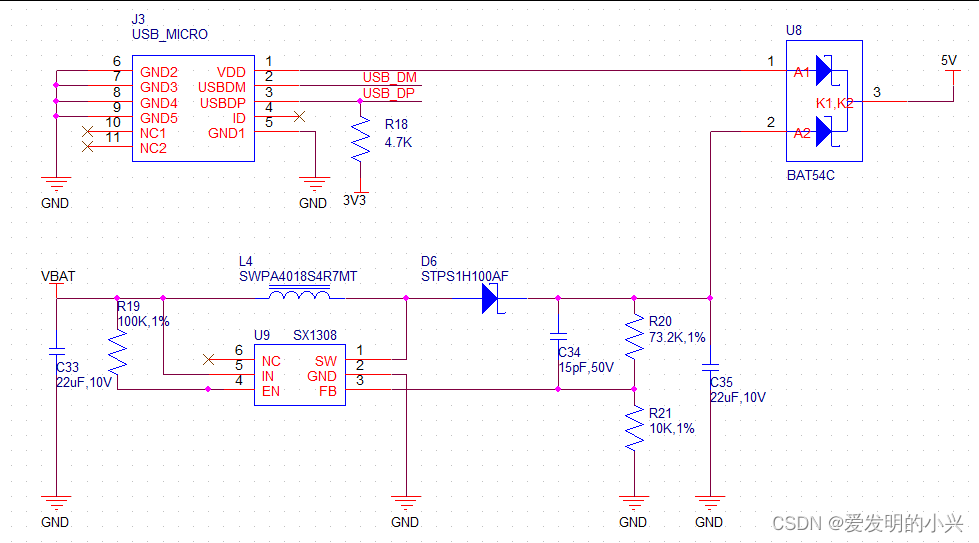

当采用电池供电时，使用SX1308芯片来控制输出的电压。
注意下图SWPA4018S4R7MT电感是4.7uH的。
注意下图STPS1H100AF是肖特基二极管。
注意下图两个电阻需要根据输入输出的电压进行阻值的调节。

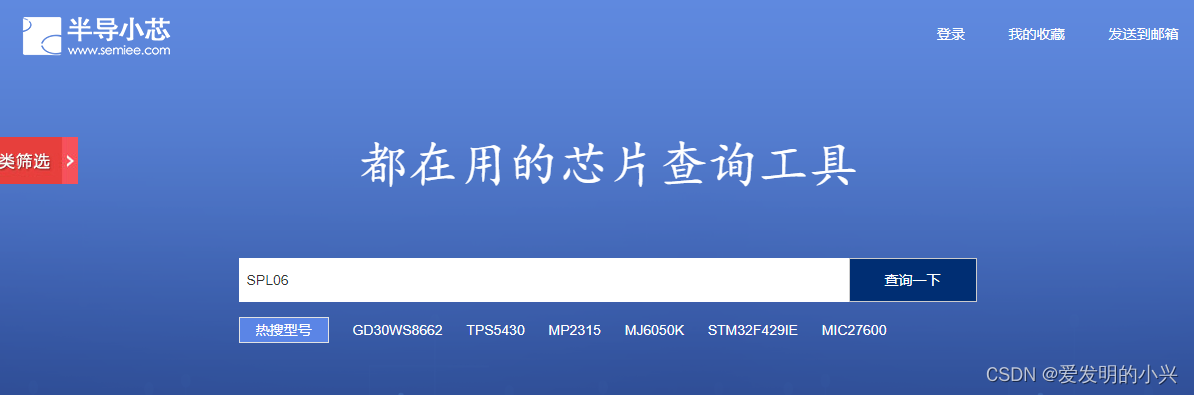

那如何找一些陌生芯片的芯片手册呢，这里给大家推荐一个芯片手册查询网站。
半导小芯-芯片查询工具
进入网站，输入芯片的具体名称，点击查询即可。

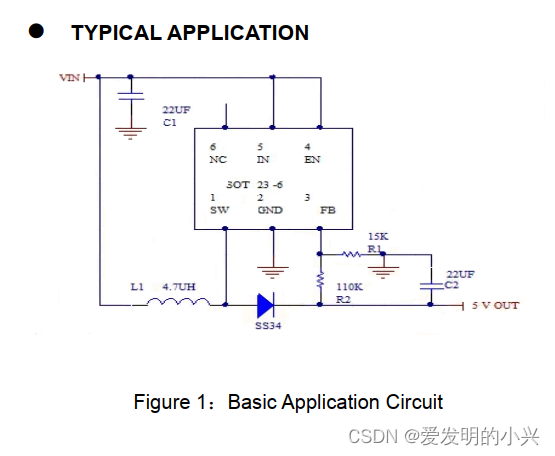

官方手册推荐原理图截图。

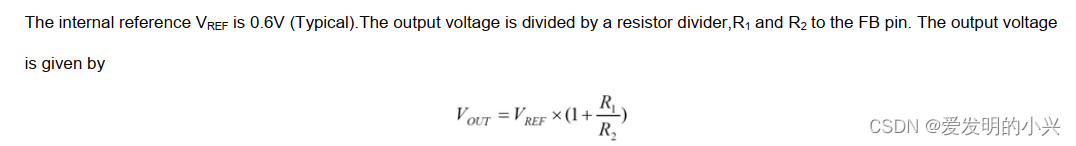

电阻的计算方法如下。如本设计中的R1为10k，R2为73.2k，Vout为0.6v*(1+7.32)=4.992，近似为5V输出电压。

4.3 5V降3.3V电路

为了分析芯片，当然需要芯片手册咯。

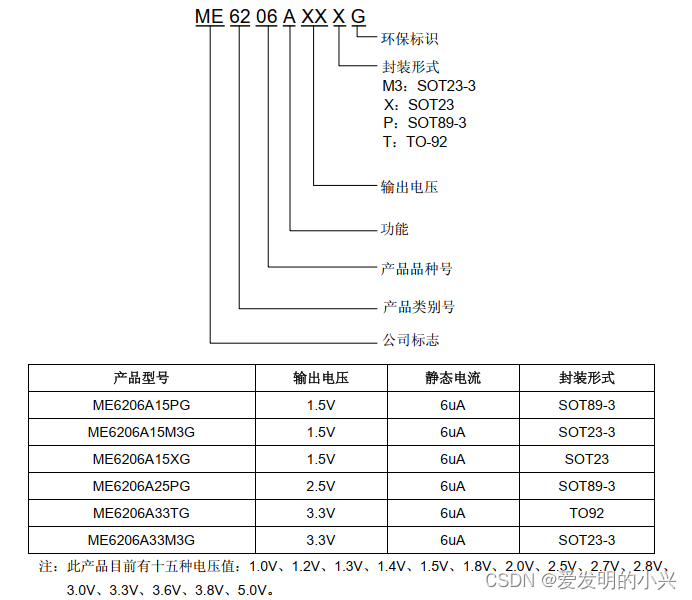

首先看看芯片的命名规则吧。本设计的芯片是ME6206A33M3G，根据看出，输出电压为3.3V，封装型号为SOT23-3。

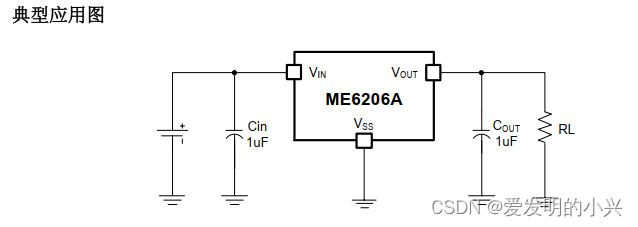

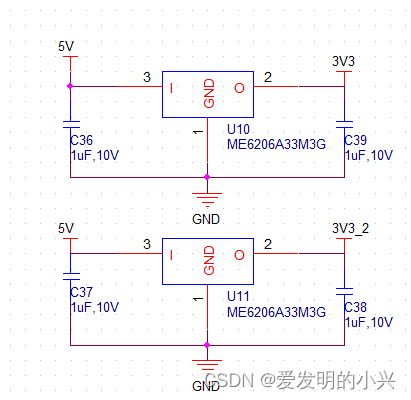

芯片手册推荐的原理图如下图。

4.4 电源显示电路

4.5 电源电压采集电路

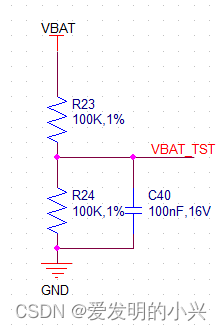

即采集电池电压的一半电压，主要的目的是为了保护电池。
