下面我将介绍内嵌物理知识神经网络（PINN）求解微分方程。首先介绍PINN基本方法，并基于自适应激活函数的PINN求解框架利用Pytorch实现求解含时间项的一维burger方程逆问题。
内嵌物理知识神经网络（PINN）入门及相关论文
深度学习求解微分方程系列一：PINN求解框架（Poisson 1d）
深度学习求解微分方程系列二：PINN求解burger方程正问题
深度学习求解微分方程系列三：PINN求解burger方程逆问题
深度学习求解微分方程系列四：基于自适应激活函数PINN求解burger方程逆问题
深度学习求解微分方程系列五：PINN求解Navier-Stokes方程正逆问题

1.PINN简介

神经网络作为一种强大的信息处理工具在计算机视觉、生物医学、 油气工程领域得到广泛应用, 引发多领域技术变革.。深度学习网络具有非常强的学习能力, 不仅能发现物理规律, 还能求解偏微分方程.。近年来，基于深度学习的偏微分方程求解已是研究新热点。内嵌物理知识神经网络（PINN）是一种科学机器在传统数值领域的应用方法，能够用于解决与偏微分方程 （PDE） 相关的各种问题，包括方程求解、参数反演、模型发现、控制与优化等。

2.PINN方法

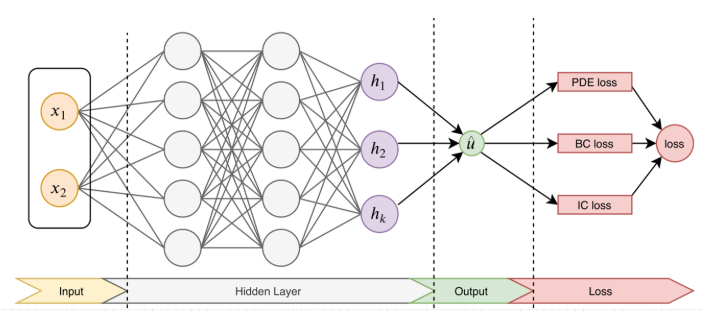

PINN的主要思想如图1，先构建一个输出结果为u^\hat{u}u^的神经网络，将其作为PDE解的代理模型，将PDE信息作为约束，编码到神经网络损失函数中进行训练。损失函数主要包括4部分：偏微分结构损失(PDE loss)，边值条件损失(BC loss)、初值条件损失(IC loss)以及真实数据条件损失(Data loss)。

特别的，考虑下面这个的PDE问题，其中PDE的解u(x)u(x)u(x)在Ω⊂Rd\Omega \subset \mathbb{R}^{d}Ω⊂Rd定义，其中x=(x1,…,xd)\mathbf{x}=\left(x_{1}, \ldots, x_{d}\right)x=(x1​,…,xd​)：
f(x;∂u∂x1,…,∂u∂xd;∂2u∂x1∂x1,…,∂2u∂x1∂xd)=0,x∈Ωf\left(\mathbf{x} ; \frac{\partial u}{\partial x_{1}}, \ldots, \frac{\partial u}{\partial x_{d}} ; \frac{\partial^{2} u}{\partial x_{1} \partial x_{1}}, \ldots, \frac{\partial^{2} u}{\partial x_{1} \partial x_{d}} \right)=0, \quad \mathbf{x} \in \Omegaf(x;∂x1​∂u​,…,∂xd​∂u​;∂x1​∂x1​∂2u​,…,∂x1​∂xd​∂2u​)=0,x∈Ω
同时，满足下面的边界
B(u,x)=0on ∂Ω\mathcal{B}(u, \mathbf{x})=0 \quad \text { on } \quad \partial \OmegaB(u,x)=0 on ∂Ω

PINN求解过程主要包括：

• 第一步，首先定义D层全连接层的神经网络模型：
  NΘ:=LD∘σ∘LD−1∘σ∘⋯∘σ∘L1N_{\Theta}:=L_D \circ \sigma \circ L_{D-1} \circ \sigma \circ \cdots \circ \sigma \circ L_1NΘ​:=LD​∘σ∘LD−1​∘σ∘⋯∘σ∘L1​
  式中：
  L1(x):=W1x+b1,W1∈Rd1×d,b1∈Rd1Li(x):=Wix+bi,Wi∈Rdi×di−1,bi∈Rdi,∀i=2,3,⋯D−1,LD(x):=WDx+bD,WD∈RN×dD−1,bD∈RN.\begin{aligned} L_1(x) &:=W_1 x+b_1, \quad W_1 \in \mathbb{R}^{d_1 \times d}, b_1 \in \mathbb{R}^{d_1} \\ L_i(x) &:=W_i x+b_i, \quad W_i \in \mathbb{R}^{d_i \times d_{i-1}}, b_i \in \mathbb{R}^{d_i}, \forall i=2,3, \cdots D-1, \\ L_D(x) &:=W_D x+b_D, \quad W_D \in \mathbb{R}^{N \times d_{D-1}}, b_D \in \mathbb{R}^N . \end{aligned}L1​(x)Li​(x)LD​(x)​:=W1​x+b1​,W1​∈Rd1​×d,b1​∈Rd1​:=Wi​x+bi​,Wi​∈Rdi​×di−1​,bi​∈Rdi​,∀i=2,3,⋯D−1,:=WD​x+bD​,WD​∈RN×dD−1​,bD​∈RN.​
  以及 σ\sigmaσ 为激活函数， WWW 和 bbb 为权重和偏差参数。
• 第二步，为了衡量神经网络u^\hat{u}u^和约束之间的差异，考虑损失函数定义：
  L(θ)=wfLPDE(θ;Tf)+wiLIC(θ;Ti)+wbLBC(θ,;Tb)+wdLData(θ,;Tdata)\mathcal{L}\left(\boldsymbol{\theta}\right)=w_{f} \mathcal{L}_{PDE}\left(\boldsymbol{\theta}; \mathcal{T}_{f}\right)+w_{i} \mathcal{L}_{IC}\left(\boldsymbol{\theta} ; \mathcal{T}_{i}\right)+w_{b} \mathcal{L}_{BC}\left(\boldsymbol{\theta},; \mathcal{T}_{b}\right)+w_{d} \mathcal{L}_{Data}\left(\boldsymbol{\theta},; \mathcal{T}_{data}\right)L(θ)=wf​LPDE​(θ;Tf​)+wi​LIC​(θ;Ti​)+wb​LBC​(θ,;Tb​)+wd​LData​(θ,;Tdata​)
  式中：
  LPDE(θ;Tf)=1∣Tf∣∑x∈Tf∥f(x;∂u^∂x1,…,∂u^∂xd;∂2u^∂x1∂x1,…,∂2u^∂x1∂xd)∥22LIC(θ;Ti)=1∣Ti∣∑x∈Ti∥u^(x)−u(x)∥22LBC(θ;Tb)=1∣Tb∣∑x∈Tb∥B(u^,x)∥22LData(θ;Tdata)=1∣Tdata∣∑x∈Tdata∥u^(x)−u(x)∥22\begin{aligned} \mathcal{L}_{PDE}\left(\boldsymbol{\theta} ; \mathcal{T}_{f}\right) &=\frac{1}{\left|\mathcal{T}_{f}\right|} \sum_{\mathbf{x} \in \mathcal{T}_{f}}\left\|f\left(\mathbf{x} ; \frac{\partial \hat{u}}{\partial x_{1}}, \ldots, \frac{\partial \hat{u}}{\partial x_{d}} ; \frac{\partial^{2} \hat{u}}{\partial x_{1} \partial x_{1}}, \ldots, \frac{\partial^{2} \hat{u}}{\partial x_{1} \partial x_{d}} \right)\right\|_{2}^{2} \\ \mathcal{L}_{IC}\left(\boldsymbol{\theta}; \mathcal{T}_{i}\right) &=\frac{1}{\left|\mathcal{T}_{i}\right|} \sum_{\mathbf{x} \in \mathcal{T}_{i}}\|\hat{u}(\mathbf{x})-u(\mathbf{x})\|_{2}^{2} \\ \mathcal{L}_{BC}\left(\boldsymbol{\theta}; \mathcal{T}_{b}\right) &=\frac{1}{\left|\mathcal{T}_{b}\right|} \sum_{\mathbf{x} \in \mathcal{T}_{b}}\|\mathcal{B}(\hat{u}, \mathbf{x})\|_{2}^{2}\\ \mathcal{L}_{Data}\left(\boldsymbol{\theta}; \mathcal{T}_{data}\right) &=\frac{1}{\left|\mathcal{T}_{data}\right|} \sum_{\mathbf{x} \in \mathcal{T}_{data}}\|\hat{u}(\mathbf{x})-u(\mathbf{x})\|_{2}^{2} \end{aligned}LPDE​(θ;Tf​)LIC​(θ;Ti​)LBC​(θ;Tb​)LData​(θ;Tdata​)​=∣Tf​∣1​x∈Tf​∑​∥∥∥∥​f(x;∂x1​∂u^​,…,∂xd​∂u^​;∂x1​∂x1​∂2u^​,…,∂x1​∂xd​∂2u^​)∥∥∥∥​22​=∣Ti​∣1​x∈Ti​∑​∥u^(x)−u(x)∥22​=∣Tb​∣1​x∈Tb​∑​∥B(u^,x)∥22​=∣Tdata​∣1​x∈Tdata​∑​∥u^(x)−u(x)∥22​​
  wfw_{f}wf​，wiw_{i}wi​、wbw_{b}wb​和wdw_{d}wd​是权重。Tf\mathcal{T}_{f}Tf​，Ti\mathcal{T}_{i}Ti​、Tb\mathcal{T}_{b}Tb​和Tdata\mathcal{T}_{data}Tdata​表示来自PDE，初值、边值以及真值的residual points。这里的Tf⊂Ω\mathcal{T}_{f} \subset \OmegaTf​⊂Ω是一组预定义的点来衡量神经网络输出u^\hat{u}u^与PDE的匹配程度。
• 最后，利用梯度优化算法最小化损失函数，直到找到满足预测精度的网络参数 KaTeX parse error: Undefined control sequence: \theat at position 1: \̲t̲h̲e̲a̲t̲^{*}。

值得注意的是，对于逆问题，即方程中的某些参数未知。若只知道PDE方程及边界条件，PDE参数未知，该逆问题为非定问题，所以必须要知道其他信息，如部分观测点uuu 的值。在这种情况下，PINN做法可将方程中的参数作为未知变量，加到训练器中进行优化，损失函数包括Data loss。

3.基于自适应激活函数的PINN

布朗大学Jagtap在19年提出了基于自适应激活函数的PINN。具体而言，在激活函数中引入一个可训练的参数，由于在优化过程中所涉及的损失函数的拓扑结构会动态变化，该参数在训练过程将会被优化以实现网络的最佳性能。相比于传统的固定激活函数的PINN，基于自适应激活函数的PINN具有更好的学习能力，它大大提高了收敛速度以及解的精度，特别是在早期训练时加速效果明显。

• 固定激活函数的神经网络采用如下表示：
  Lk(xk−1):=wkxk−1+bkuΘ(x)=(Lk∘σ∘Lk−1∘…∘σ∘L1)(x)\begin{aligned} &\mathcal{L}_k\left(x^{k-1}\right):=w^k x^{k-1}+b^k \\ &u_{\Theta}(x)=\left(\mathcal{L}_k \circ \sigma \circ \mathcal{L}_{k-1} \circ \ldots \circ \sigma \circ \mathcal{L}_1\right)(x) \end{aligned}​Lk​(xk−1):=wkxk−1+bkuΘ​(x)=(Lk​∘σ∘Lk−1​∘…∘σ∘L1​)(x)​
  式中：使用固定的激活函数。
• 基于自适应参数的神经网络采，在输出经过激活函数前增加了一个参数:
  σ(aLk(xk−1))a∗=arg⁡min⁡a∈R+\{0}(J(a))\begin{aligned} &\sigma\left(a \mathcal{L}_k\left(x^{k-1}\right)\right) \\ &a^*=\underset{a \in \mathbb{R}^{+} \backslash\{0\}}{\arg \min }(J(a)) \end{aligned}​σ(aLk​(xk−1))a∗=a∈R+\{0}argmin​(J(a))​
  式中：可变参数 a∗a^{*}a∗会被加入到神经网络优化器中，在训练过程中将会和神经网络权重参数等被优化。

Jagtap A D, Kawaguchi K, Karniadakis G E. Adaptive activation functions accelerate convergence in deep and physics-informed neural networks[J]. Journal of Computational Physics, 2020, 404: 109136.

4.求解问题定义——逆问题

ut+uux=vuxx,x∈[−1,1],t>0u(x,0)=−sin⁡(πx)u(−1,t)=u(1,t)=0\begin{aligned} u_t+u u_x &=v u_{x x}, x \in[-1,1], t>0 \\ u(x, 0) &=-\sin (\pi x) \\ u(-1, t) &=u(1, t)=0 \end{aligned}ut​+uux​u(x,0)u(−1,t)​=vuxx​,x∈[−1,1],t>0=−sin(πx)=u(1,t)=0​

式中：参数 vvv为未知参数，真实值为 v∈[0,0.1/π]v \in[0,0.1 / \pi]v∈[0,0.1/π]。数值解通过Hopf-Cole transformation获得，如图2。
任务要求：

• 该任务为已知边界条件和微分方程，但方程中参数未知，求解u 以及方程参数。
• 该问题典型逆问题，优化方程参数的反演问题。
  ​


5.结果展示

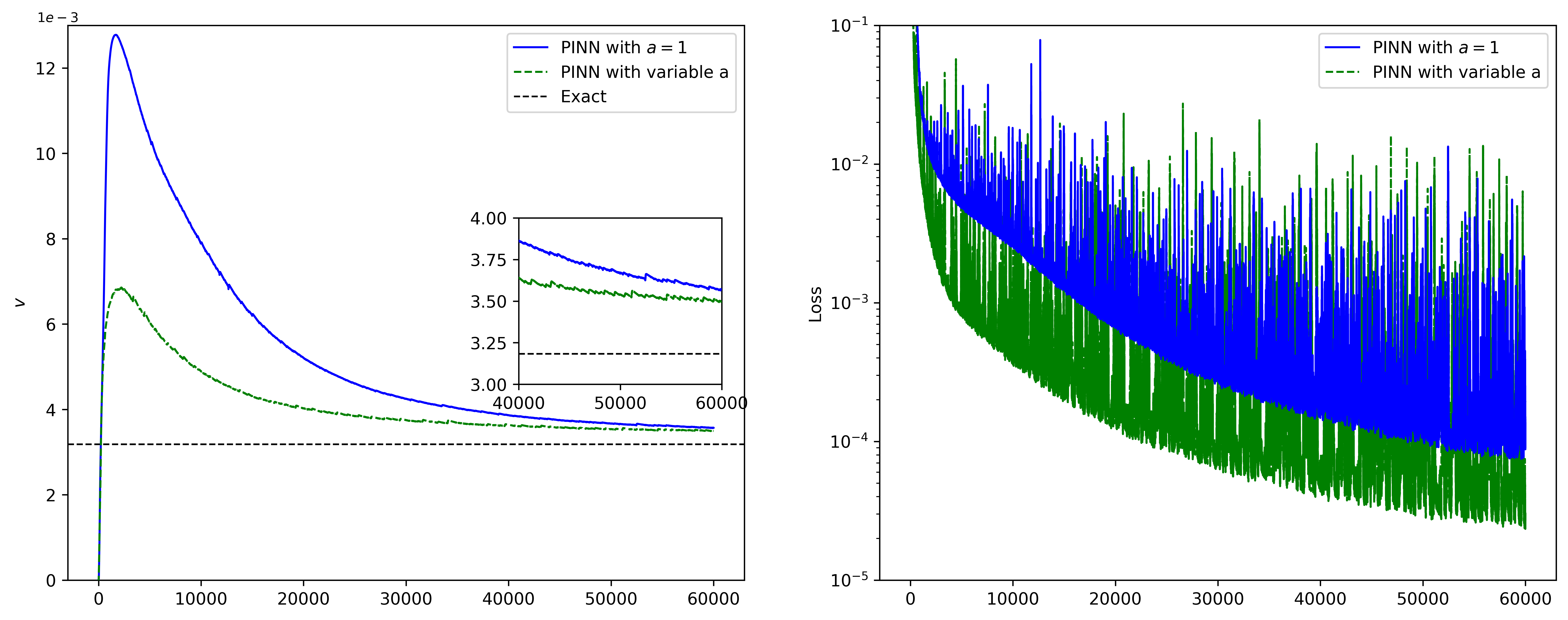

训练过程，参数变化图如图3所示。可以清楚看到，在训练的早期，使用了自适应激活函数的PINN能够更快的下降并收敛到exact value。
​

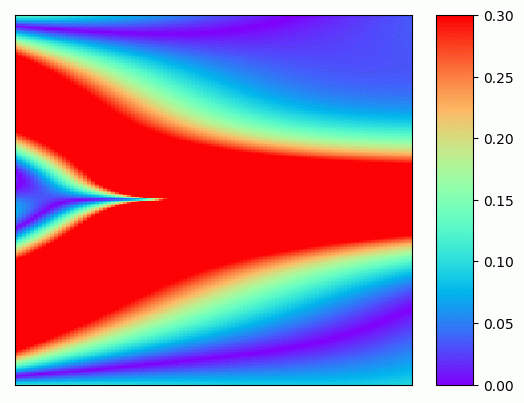

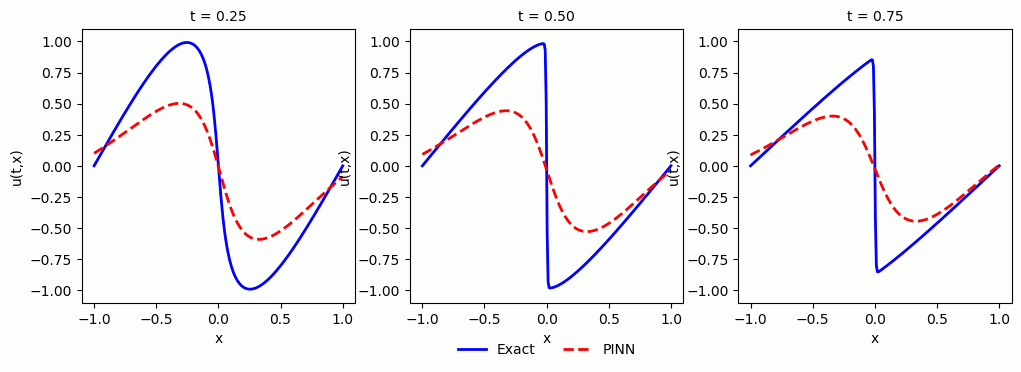

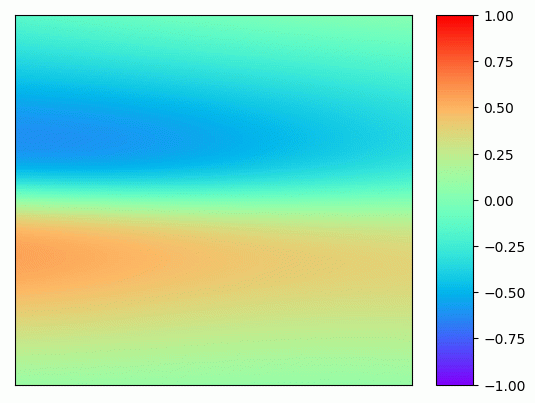

训练过程中预测结果图如图4-6。

6.Python求解代码

Burger方程仿真数据下载地址

• 第一步，首先定义神经网络。这里和之前网络不同点主要在于，网络中增加了可训练参数 a。

class Net(nn.Module):def __init__(self, seq_net, name='MLP', activation=torch.tanh, a=0.1):super().__init__()self.features = OrderedDict()for i in range(len(seq_net) - 1):self.features['{}_{}'.format(name, i)] = nn.Linear(seq_net[i], seq_net[i + 1], bias=True)self.features = nn.ModuleDict(self.features)self.active = activationself.a = a# initial_biasfor m in self.modules():if isinstance(m, nn.Linear):nn.init.constant_(m.bias, 0)def forward(self, x):# x = x.view(-1, 2)length = len(self.features)i = 0for name, layer in self.features.items():x = layer(x)if i == length - 1: breaki += 1x = self.active(10*self.a*x)return x

• 第二步，PINN求解框架，定义网络，采点构建损失函数，优化器优化损失函数。这里和深度学习求解微分方程系列二：PINN求解burger方程，不同点主要在于多了Data loss项，同时PDE未知参数被加入网络优化器中进行训练。

from net import Net
import os
from math import pi
import scipy.io
import numpy as np
import torch
from torch.autograd import grad
from math import pidef d(f, x):return grad(f, x, grad_outputs=torch.ones_like(f), create_graph=True, only_inputs=True)[0]def PDE(u, t, x, nu):return d(u, t) + u * d(u, x) - nu * d(d(u, x), x)def Ground_true(xx):out = 0.7 * torch.sin(pi * xx[:, 0:1]) * torch.sin(pi * xx[:, 1:]) + \0.45 * torch.sin(1 * pi * xx[:, 0:1]) * torch.sin(2 * pi * xx[:, 1:]) - \0.23 * torch.sin(1 * pi * xx[:, 0:1]) * torch.sin(3 * pi * xx[:, 1:]) - \0.10 * torch.sin(2 * pi * xx[:, 0:1]) * torch.sin(1 * pi * xx[:, 1:]) + \0.95 * torch.sin(2 * pi * xx[:, 0:1]) * torch.sin(2 * pi * xx[:, 1:]) - \0.95 * torch.sin(2 * pi * xx[:, 0:1]) * torch.sin(3 * pi * xx[:, 1:]) + \0.95 * torch.sin(3 * pi * xx[:, 0:1]) * torch.sin(1 * pi * xx[:, 1:]) - \0.95 * torch.sin(3 * pi * xx[:, 0:1]) * torch.sin(2 * pi * xx[:, 1:]) + \0.95 * torch.sin(3 * pi * xx[:, 0:1]) * torch.sin(3 * pi * xx[:, 1:])return outdef train():t_left, t_right = 0., 1.x_left, x_right = -1., 1.lr = 0.001epochs = 60000n_f, n_b_1,n_b_2 = 10000, 400, 400N_train = 10000os.environ['CUDA_VISIBLE_DEVICES'] = '0'device = torch.device('cuda:0') if torch.cuda.is_available() else torch.cuda('cpu')# Adaptive activation functions for PINNa = np.array([0.1])a = torch.from_numpy(a).float().to(device).requires_grad_(True)a.grad = torch.ones((1)).to(device)PINN = Net(seq_net=[2, 20, 20, 20, 20, 20, 20, 1], activation=torch.tanh, a=a).to(device)optimizer = torch.optim.Adam(PINN.parameters(), lr)# Add the trainable parameter into the optimizeroptimizer.add_param_group({'params': a, 'lr': 0.001})# Problem parameter initializationnu = np.array([0])nu = torch.from_numpy(nu).float().to(device).requires_grad_(True)nu.grad = torch.ones((1)).to(device)optimizer.add_param_group({'params': nu, 'lr': 0.00001})criterion = torch.nn.MSELoss()# datadata = scipy.io.loadmat('Data/burgers_shock.mat')Exact = np.real(data['usol']).Tt = data['t'].flatten()[:, None]x = data['x'].flatten()[:, None]X, T = np.meshgrid(x, t)X_star = np.hstack((X.flatten()[:, None], T.flatten()[:, None]))  # Lay horizontally (25600, 2)X_star = X_star.astype(np.float32)  # first column represents x, second column represents tX_star = torch.from_numpy(X_star).cuda().requires_grad_(True)u_star = Exact.flatten()[:, None]u_star = u_star.astype(np.float32)u_star = torch.from_numpy(u_star).cuda().requires_grad_(True)# dataN, T = 256, 100# print(X_star.shape)idx = np.random.choice(N * T, N_train, replace=False)x_train = X_star[idx, 0:1].requires_grad_(True)t_train = X_star[idx, 1:2].requires_grad_(True)u_train = u_star[idx]loss_history = []Lambda = []Loss_history = []test_loss = []a_history = []for epoch in range(epochs):optimizer.zero_grad()# PDE residualt_f = ((t_left + t_right) / 2 + (t_right - t_left) *(torch.rand(size=(n_f, 1), dtype=torch.float, device=device) - 0.5)).requires_grad_(True)x_f = ((x_left + x_right) / 2 + (x_right - x_left) *(torch.rand(size=(n_f, 1), dtype=torch.float, device=device) - 0.5)).requires_grad_(True)u_f = PINN(torch.cat([t_f, x_f], dim=1))PDE_ = PDE(u_f, t_f, x_f, nu)mse_PDE = criterion(PDE_, torch.zeros_like(PDE_))# Boundaryx_rand = ((x_left + x_right) / 2 + (x_right - x_left) *(torch.rand(size=(n_b_1, 1), dtype=torch.float, device=device) - 0.5)).requires_grad_(True)t_b = (t_left * torch.ones_like(x_rand)).requires_grad_(True)u_b_1 = PINN(torch.cat([t_b, x_rand], dim=1)) + torch.sin(pi * x_rand)t_rand = ((t_left + t_right) / 2 + (t_right - t_left) *(torch.rand(size=(n_b_2, 1), dtype=torch.float, device=device) - 0.5)).requires_grad_(True)x_b_1 = (x_left * torch.ones_like(t_rand)).requires_grad_(True)x_b_2 = (x_right * torch.ones_like(t_rand)).requires_grad_(True)u_b_2 = PINN(torch.cat([t_rand, x_b_1], dim=1))u_b_3 = PINN(torch.cat([t_rand, x_b_2], dim=1))mse_BC_1 = criterion(u_b_1, torch.zeros_like(u_b_1))mse_BC_2 = criterion(u_b_2, torch.zeros_like(u_b_2))mse_BC_3 = criterion(u_b_3, torch.zeros_like(u_b_3))mse_BC = mse_BC_1 + mse_BC_2 + mse_BC_3# Datau_data = PINN(torch.cat([t_train, x_train], dim=1))mse_Data = criterion(u_data, u_train)# lossloss = 1 * mse_PDE + 1 * mse_BC + 1 * mse_Data# Pred lossx_pred = X_star[:, 0:1]t_pred = X_star[:, 1:2]u_pred = PINN(torch.cat([t_pred, x_pred], dim=1))mse_test = criterion(u_pred, u_star)loss_history.append([mse_PDE.item(), mse_BC.item(), mse_Data.item(), mse_test.item()])Lambda.append([nu.item()])Loss_history.append([loss.item()])test_loss.append([mse_test.item()])a_history.append([a.item()])loss.backward(retain_graph=True)optimizer.step()if (epoch + 1) % 10000 == 0:print('epoch:{:05d}, PDE: {:.08e}, BC: {:.08e},  loss: {:.08e}'.format(epoch + 1, mse_PDE.item(), mse_BC.item(), loss.item()))print('nu:{:.03e}, a:{:.03e}'.format(nu.item(), a.item()))# save the model parameters and the problem parameter nu# np.save('./result_data/nu({}).npy'.format(args.epochs), Lambda)# np.save('./result_data/test_loss({}).npy'.format(args.epochs), test_loss)# np.save('./result_data/training_loss({}).npy'.format(args.epochs), Loss_history)# np.save('./result_data/a({}).npy'.format(args.epochs), a_history)# torch.save(PINN.state_dict(), './result_data/PINN({}).pth'.format(args.epochs))if __name__ == '__main__':train()

• 画图程序

import numpy as np
import matplotlib.pyplot as plt
from math import pi
import seaborndef Plot_training_nu():fig, ax = plt.subplots(1, 2, figsize=(16, 6))lambda_PINN = np.load('./result_data/nu(60000).npy')loss_PINN = np.load('./result_data/training_loss(60000).npy')lambda_PINN_0 = np.load('./result_data/nu(PINN).npy')loss_PINN_0 = np.load('./result_data/training_loss(PINN).npy')print('PINN', (0.01 / pi - lambda_PINN[-1]) / (0.01 / pi))print('PINN_with variable', (0.01 / pi - lambda_PINN_0[-1]) / (0.01 / pi))ax[0].plot(lambda_PINN_0 * (1e3), '-', label='PINN with $a =1$', color='b', lw=1.2, zorder=10)ax[0].plot(lambda_PINN * (1e3), label='PINN with variable a',color='g', linestyle='--', lw=1.2, zorder=20)ax[0].axhline(y=(1e3) * 0.01 / pi, color='black', linestyle='--', label='Exact', lw=1)axins = ax[0].inset_axes((2 / 3, 6 / 17, 0.3, 0.3))axins.plot(lambda_PINN_0 * (1e3), '-', label='PINN with $a =1$', color='b', lw=1.2, zorder=10)axins.plot(lambda_PINN * (1e3), label='PINN with variable a',color='g', linestyle='--', lw=1.2, zorder=20)axins.axhline(y=(1e3) * 0.01 / pi, color='black', linestyle='--', label='Exact', lw=1)axins.set_xticks([40000, 50000, 60000])axins.set_xlim(40000, 60000)axins.set_ylim(3, 4)ax[0].set_yscale('linear')ax[0].legend(loc='best')y_ticks = np.arange(0, 13, 2)ax[0].set_yticks(y_ticks)ax[0].set_ylim(0, 13)ax[0].text(-6000., 13.08, r'$1e-3$', fontsize=8)ax[0].set_ylabel('$v$')ax[1].plot(loss_PINN, label='PINN with variable a',color='g', linestyle='--', lw=1.2)ax[1].plot(loss_PINN_0, '-', label='PINN with $a =1$',color='b', lw=1.2)ax[1].set_ylabel('Loss')ax[1].set_yscale('log')ax[1].set_ylim(1e-5, 1e-1)handles, labels = ax[1].get_legend_handles_labels()ax[1].legend(handles[::-1], labels[::-1], loc='best')# plt.savefig('./result_plot/nu_adapt.png', bbox_inches='tight', dpi=600, format='png',#             pad_inches=0.1)plt.show()if __name__ == '__main__':Plot_training_nu()
