西门子机床联网

创始人

2024-02-26 23:17:45

一、设备信息确认

1、确认型号

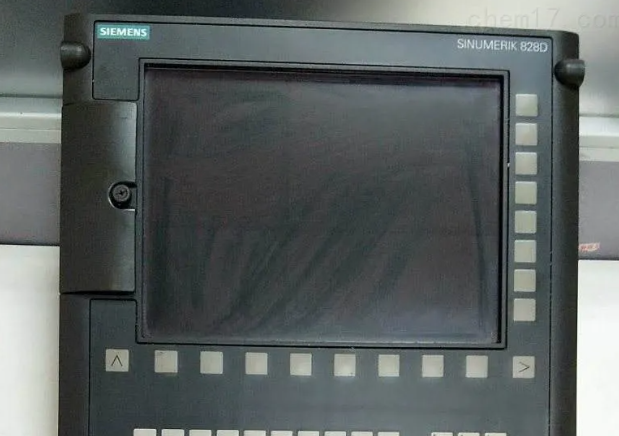

数控面板拍照确认：

此系统为：西门子828D

还有一种情况是面板无任何版本信息，这时就需要进入系统里面再确认。

2、确认通讯接口

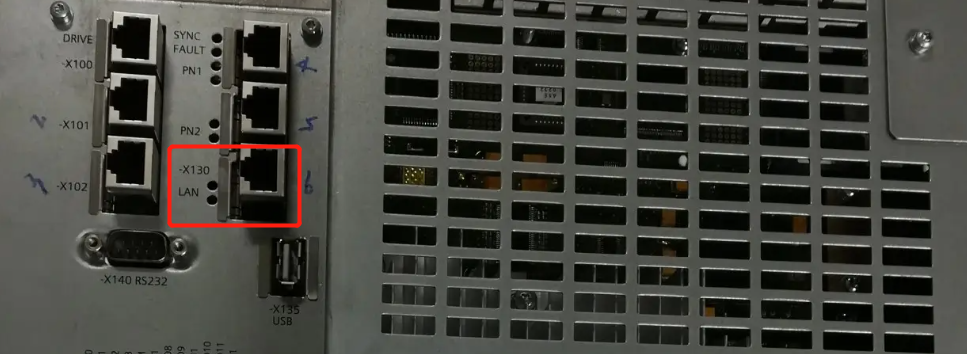

1、数控面板的后面

X130为网络标号

2、其他位置

其他位置一般是前面位置用网线引出来后做的网口母头，常见在机床数控面板侧面，机床电器柜后面等等。

3、确认数控系统软件版本(以828D为例)

实例操作：

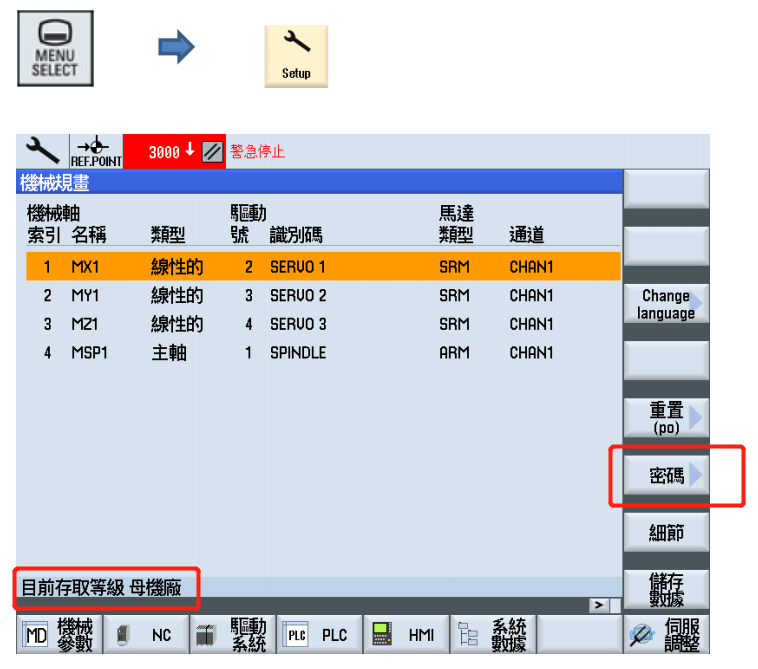

1、确认操作权限，将其调整为制造商以上：

用户口令：customer

制造商口令：evening

专家口令：sunrise

2、确认版本信息：

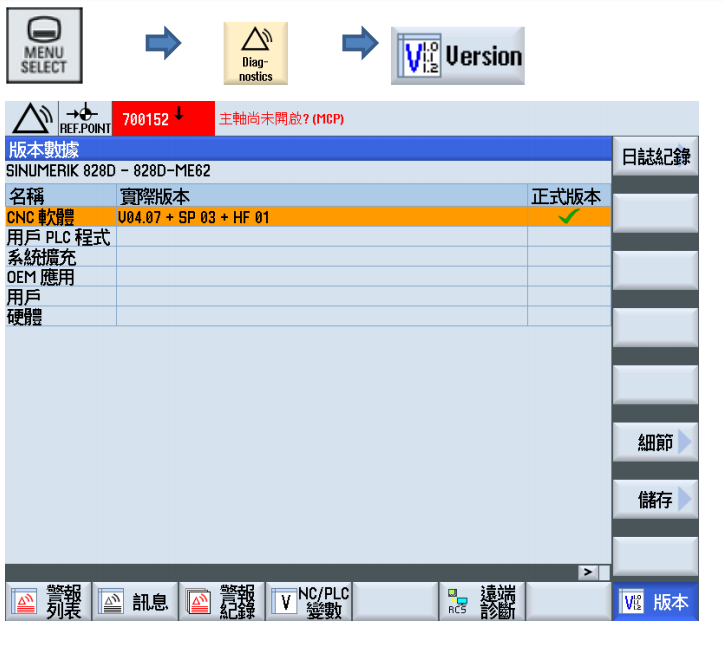

如图所示的版本为V4.07sp3

注：能开通OPC UA接口的系统版本要为V4.05SP3以上，最好为V4.07SP03以上

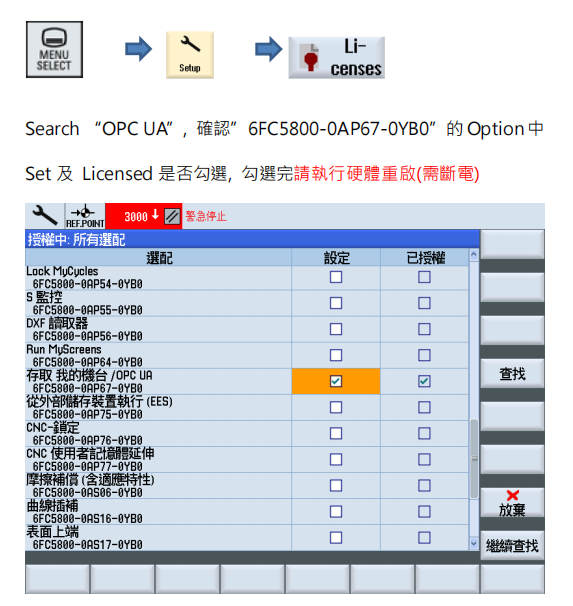

4、确认OPC UA 是否授权

入未授权，则需要联系西门子官方去买这个选件。

二、网络配置

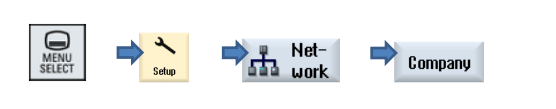

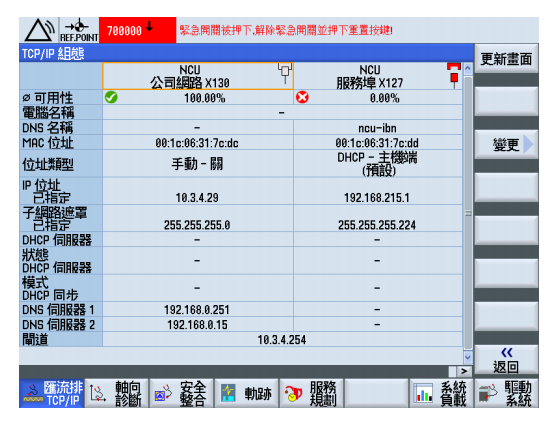

1、设置网络

这里配置的是X130网络（工厂网络），X127是用来调试的，一般我们都不会改。

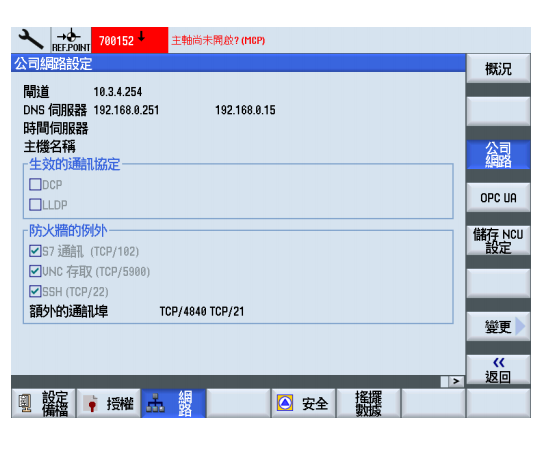

2、设置防火墙

这里要添加TCP/4840端口例外

3、OPC UA 配置

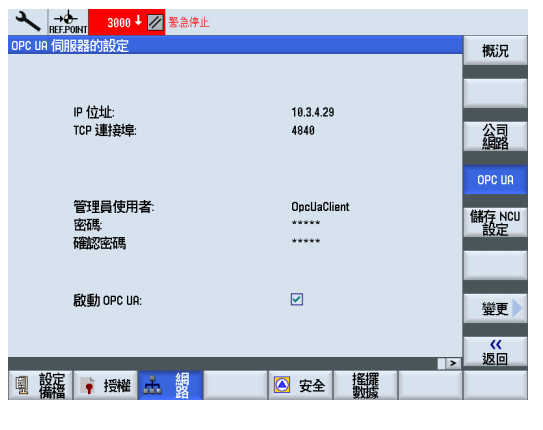

老版：

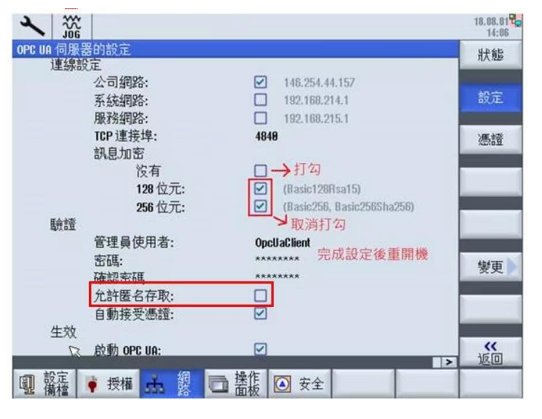

新版：

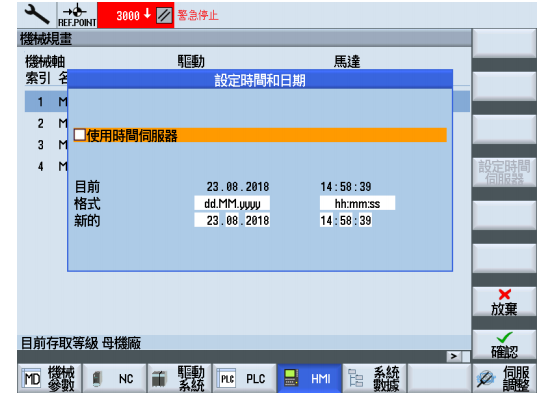

4、检查HMI时间

设定后需要重启。

三、通讯测试

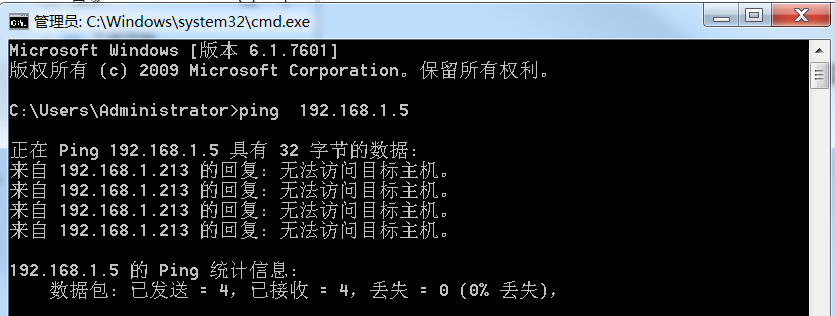

1、ping 指令

ping ip

例： ping 192.168.1.5

2、telnet 指令

telnet ip 端口

例： telnet 192.168.1.5 4840

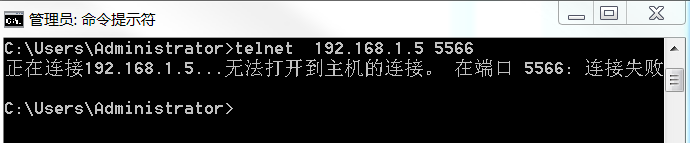

此图为端口不通的示例，如果端口通后会进入一个黑色框中。

四、常见问题

1、网络不通

重启设备、检查网线、检查网口灯是否闪烁

2、版本低

尝试升级数控系统
