1 环境：

共四台主机

• 一台：

internet client：192.168.10.8/24 GW:无 仅主机

• 一台：lvs

eth1 仅主机 192.168.10.18/16
eth0 NAT 192.168.100.18/24

• 两台RS：

RS1: 192.168.100.28/24 GW：192.168.100.18 NAT
RS2: 192.168.100.38/24 GW：192.168.100.18 NAT

2 配置过程：

2.1 主机1：192.168.10.8/24

[root@internet ~]#cat /etc/sysconfig/network-scripts/ifcfg-eth0
DEVICE=eth0
NAME=eth0
BOOTPROTO=static
IPADDR=192.168.10.8
PREFIX=24
ONBOOT=yes

2.2 主机2：192.168.10.18/24

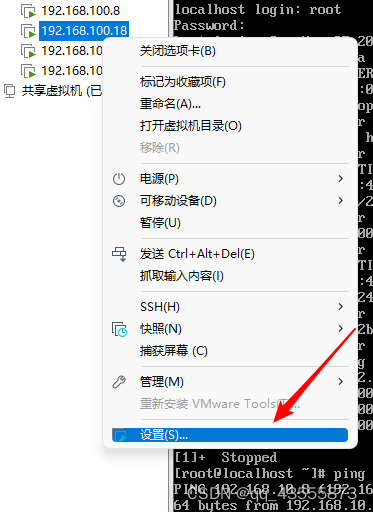

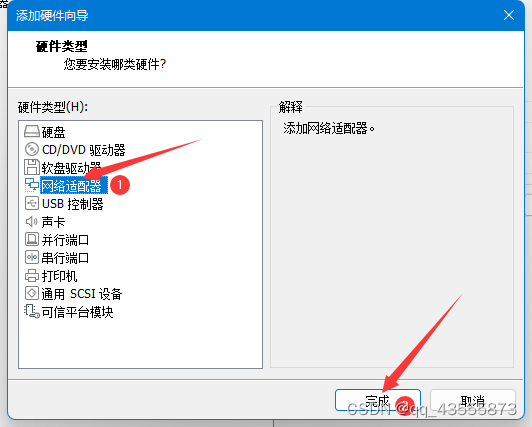

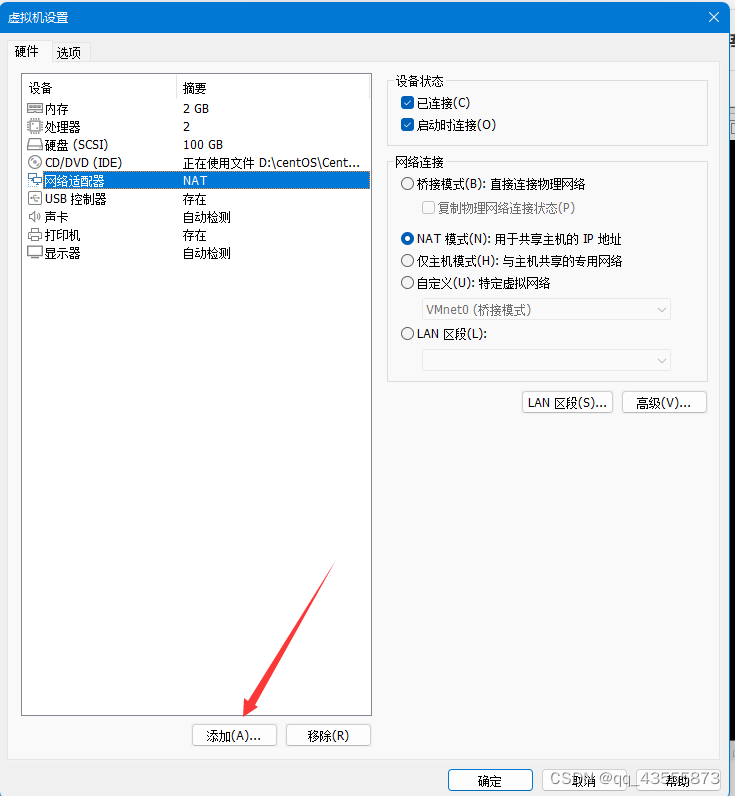

• 添加eth1网卡



• 配置eth1网卡

[root@lvs ~]#cp /etc/sysconfig/network-scripts/ifcfg-eth0  /etc/sysconfig/network-scripts/ifcfg-eth1
[root@lvs ~]#cat /etc/sysconfig/network-scripts/ifcfg-eth1
DEVICE=eth1
NAME=eth1
BOOTPROTO=static
IPADDR=192.168.100.18
PREFIX=24
ONBOOT=yes

• 配eth0网卡

[root@lvs network-scripts]#cat ifcfg-eth0
DEVICE=eth0
NAME=eth0
BOOTPROTO=static
IPADDR=192.168.10.8
PREFIX=24
ONBOOT=yes

• 安装ipvsadm

[root@lvs ~]#yum -y install ipvsadm

• 创建集群服务
  这里我采用的WRR：Weighted RR加权轮询算法，默认的算法是WLC：Weighted LC算法

[root@lvs-server ~]#ipvsadm -A -t 192.168.10.100:80 -s wrr

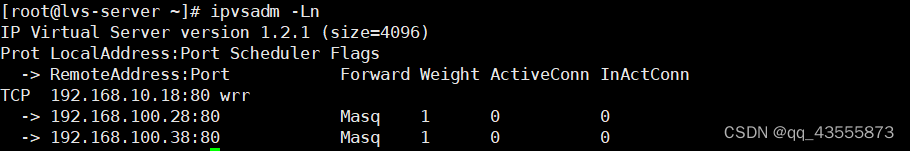

• 添加集群中的服务器

[root@lvs-server ~]#ipvsadm -a -t 192.168.10.100:80 -r 10.0.0.7:80 -m
[root@lvs-server ~]#ipvsadm -a -t 192.168.10.100:80 -r 10.0.0.17:80 -m

2.3 主机3：192.168.100.28/24

• 修改ip地址，设置网关

[root@rs1 ~]#cat /etc/sysconfig/network-scripts/ifcfg-eth0
DEVICE=eth0
NAME=eth0
BOOTPROTO=static
IPADDR=192.168.100.28
PREFIX=24
GATEWAY=192.168.100.18
ONBOOT=yes

• 安装http服务，方便验证实验结果

[root@rs1 ~]#yum -y install httpd;hostname -I > /var/www/html/index.html;systemctl enable --now httpd
[root@rs1 ~]#cat /var/www/html/index.html
rs1 192.168.100.28

2.4 主机4：192.168.100.38/24

• 修改ip地址，设置网关

[root@rs2 ~]#cat /etc/sysconfig/network-scripts/ifcfg-eth0
DEVICE=eth0
NAME=eth0
BOOTPROTO=static
IPADDR=192.168.100.38
PREFIX=24
GATEWAY=192.168.100.18
ONBOOT=yes

• 安装http服务，方便验证实验结果

[root@rs2 ~]#yum -y install httpd;hostname -I > /var/www/html/index.html;systemctl enable --now httpd
[root@rs2 ~]#cat /var/www/html/index.html
rs1 192.168.100.38

3 实验验证

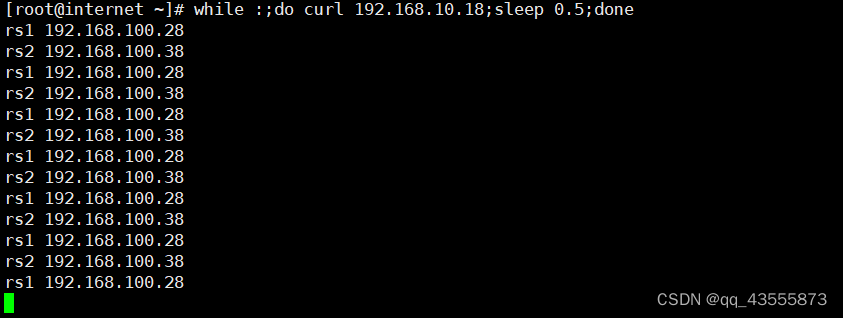

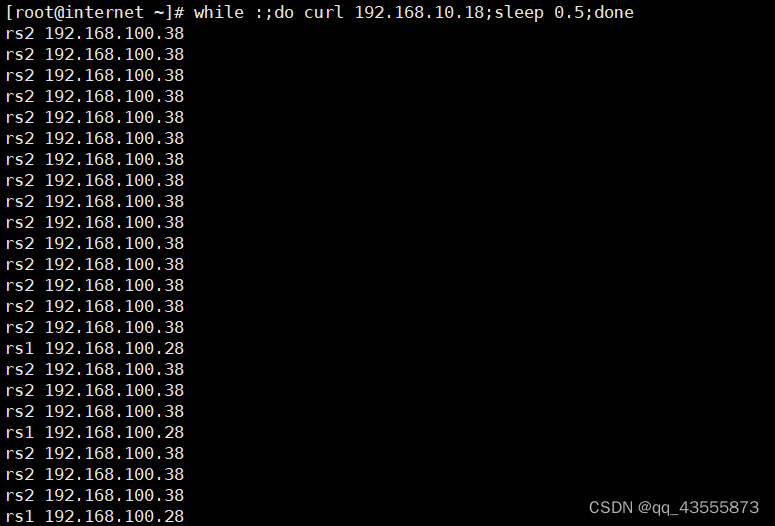

[root@internet ~]# while :;do curl 192.168.10.18;sleep 0.5;done
这里采用的是wrr加权轮询算法

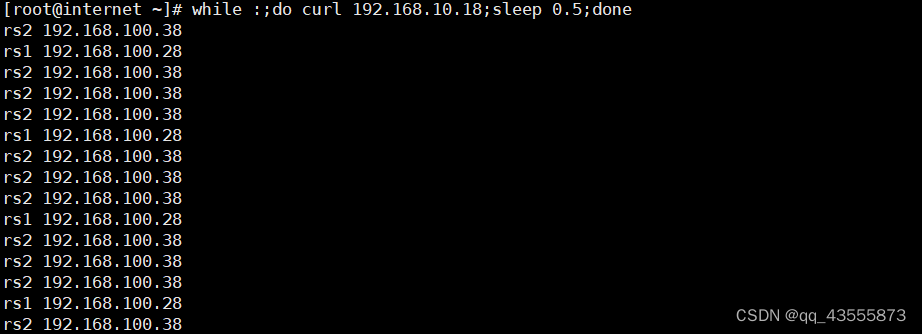

• 更改权值，检验

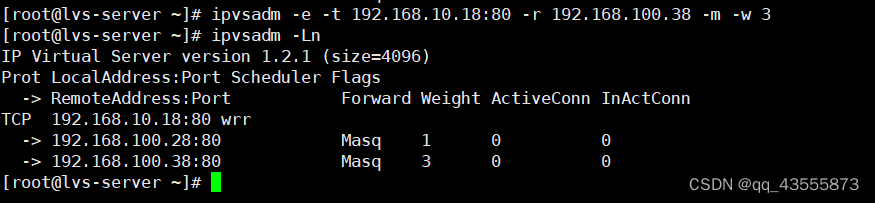

[root@lvs-server ~]# ipvsadm -e -t 192.168.10.18:80 -r 192.168.100.38 -m -w 3

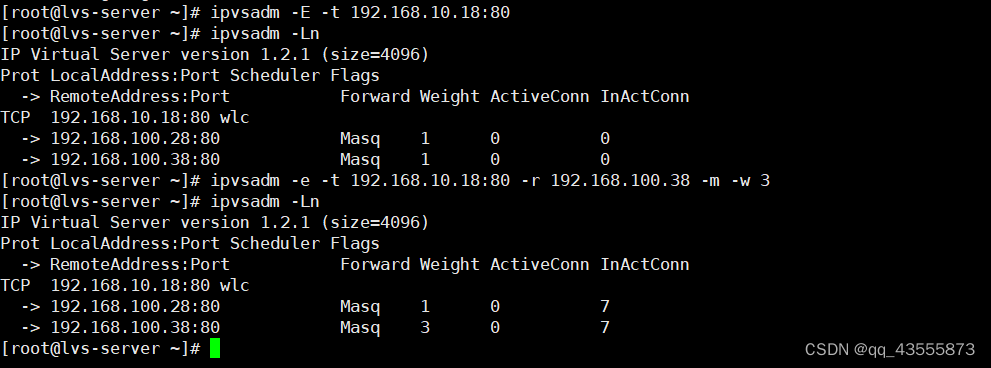

• 更改为wlc调度算法，检验
