软件介绍

一：软件介绍
ASCHIP_ISP Tool 工具是用于具有 ISP 功能型号类型的单片机进行 ISP 更新程序开发实验的配套上位
机工具，使用 USB 串口进行通讯交互。本工具除了 ISP 烧录功能外还集成了串口测试、机器码生成、加密等辅
助功能，可以让客户快速熟悉实现 ISP 升级烧录的方法以提高开发效率。 开发辅助工具介绍工具介绍。
上位机界面右侧提供了若干辅助功能，用户可以在此完成一些辅助功能操作，如合并 APP 和 BOOT 或
串口调试等。目前的设计的开发辅助工具如下:
1、 文本编辑区：可完成对 HEX 码的展示。
２、 串口测试：常规串口调试助手。
３、 加密文件：加密功能相关的操作界面。
４、 二次加密文件：加密功能相关的操作界面。
二：软件界面介绍
ASCHIP_ISP Tool 工具的基本用户界面位于左侧，如下主要分为
1：串口设置部分：默认一般通讯速率为 115200 这个取决于硬件参数。数据设置同样为 8 为默认即可。
2：芯片选择部分：芯片选择默认为全智芯片 IC 类型。等待时间：用于设置等待用户对芯片进行复位动
作的时间设置。在该规定时间内上位机再为收到回应前会一直发送握手信号，超时则报错。
3：程序打开部分：程序打开按钮打开 HEX 标准文件。 “导入文件”导入准备更新的程序。导入成功后
右侧文本框会显示对于文件路径点击“更新程序”开始一次 ISP 更新程序，更新进行中为绿色，异常通
讯显示在下方对话框中，烧录按钮为橙色提示。单击橙色后取消异常报错后。进入蓝色重新开始更新程
序。
４：烧录协议部分：接口类型一般默认 USB。协议类型，有默认和其他两种格式 默认格式为 AS-default。
5：更新结果界面，跟新进度会显示在其中。
右侧界面为开发辅助工具栏，具有各种开发辅助工具选项。

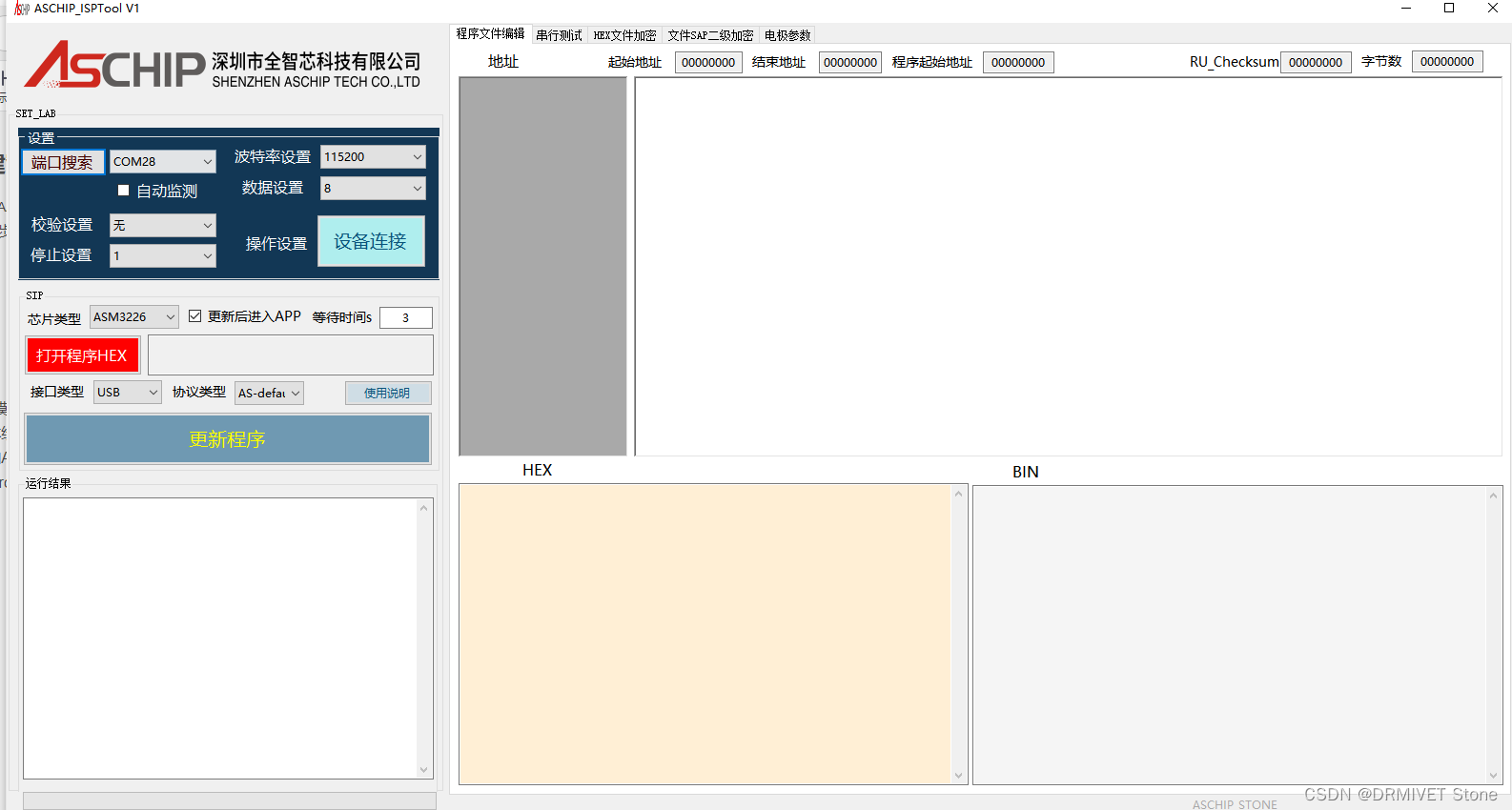

一：程序编辑页面：
１：程序编译选项卡，表示是当前选项卡。
２：程序相关信息选项卡，展示程序的地址以及大小，以及 Binchecksum
３：程序行地址，记录程序的每行程序代码。
４：程序内容展示，记录显示程序的相关信息。
５：程序 HEX 文件内容。
６：程序烧录信息 Bin 参数。

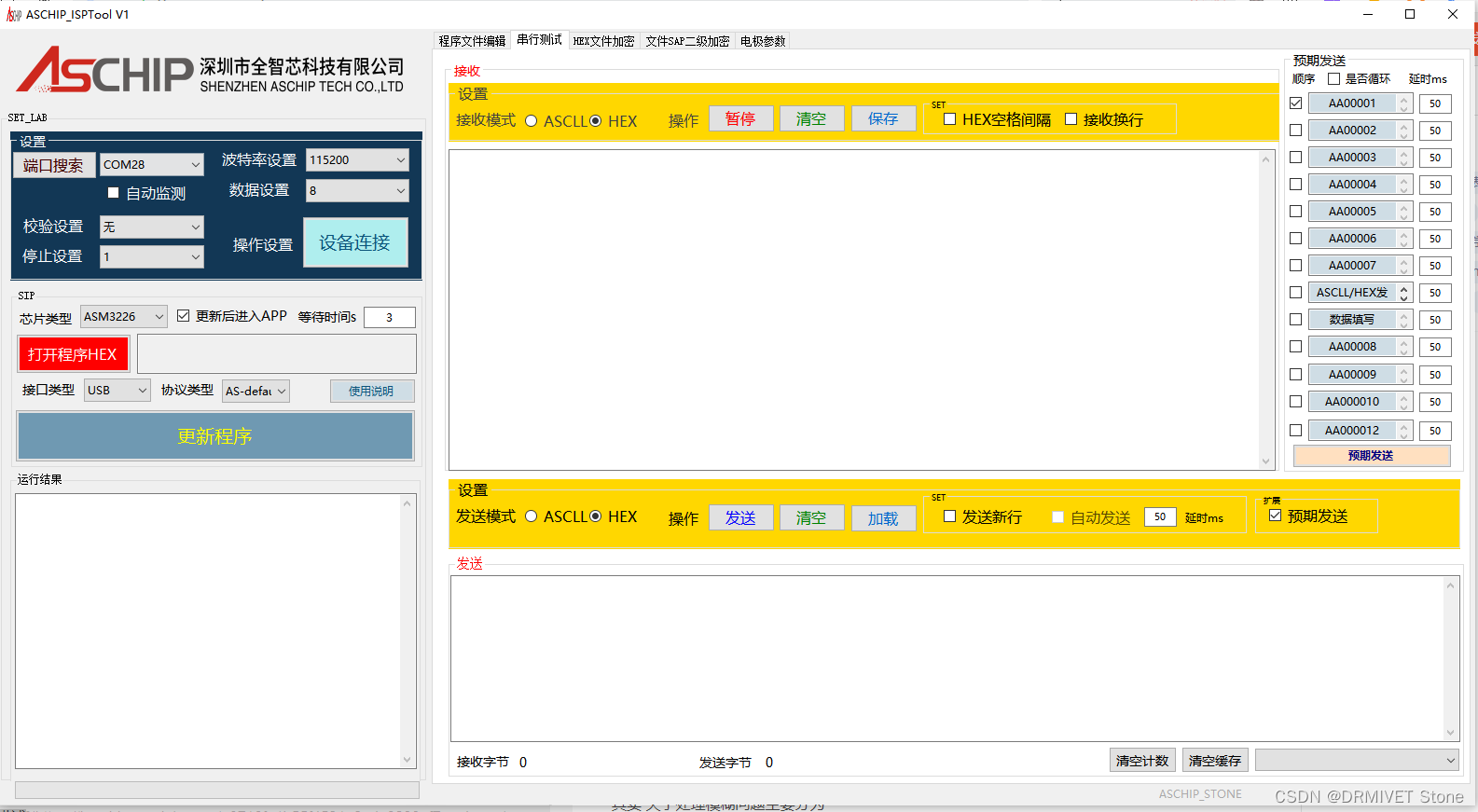

二：串口功能操作页面：
１：这个是软件相关的串口功能辅助选项卡。
２：分别为串口接收以及串口发送功能。
３：数据类型：设置“串口接收数据”文本框中打印显示的方式。
４：清空接收：清空“串口接收数据”文本框中的内容
５：“串口接收数据”文本框：显示打印接收到的数据内容
６：保存接收：选择一个路径将串口接收数据窗口打印的内容以文本的形式保存。如果将自动命名选项
勾选则会自动将文本保存到当前执行文件的 Report 文件夹路径内。
７：发送数据信息操作区域
８：数据类型：设置“测试发送数据”文本框中数据的类型。
９：连续发送命令：勾选该项后点击“发送”会将“测试发送数据”文本框中的内容按“发送间隔”设置的时
间重复发送。

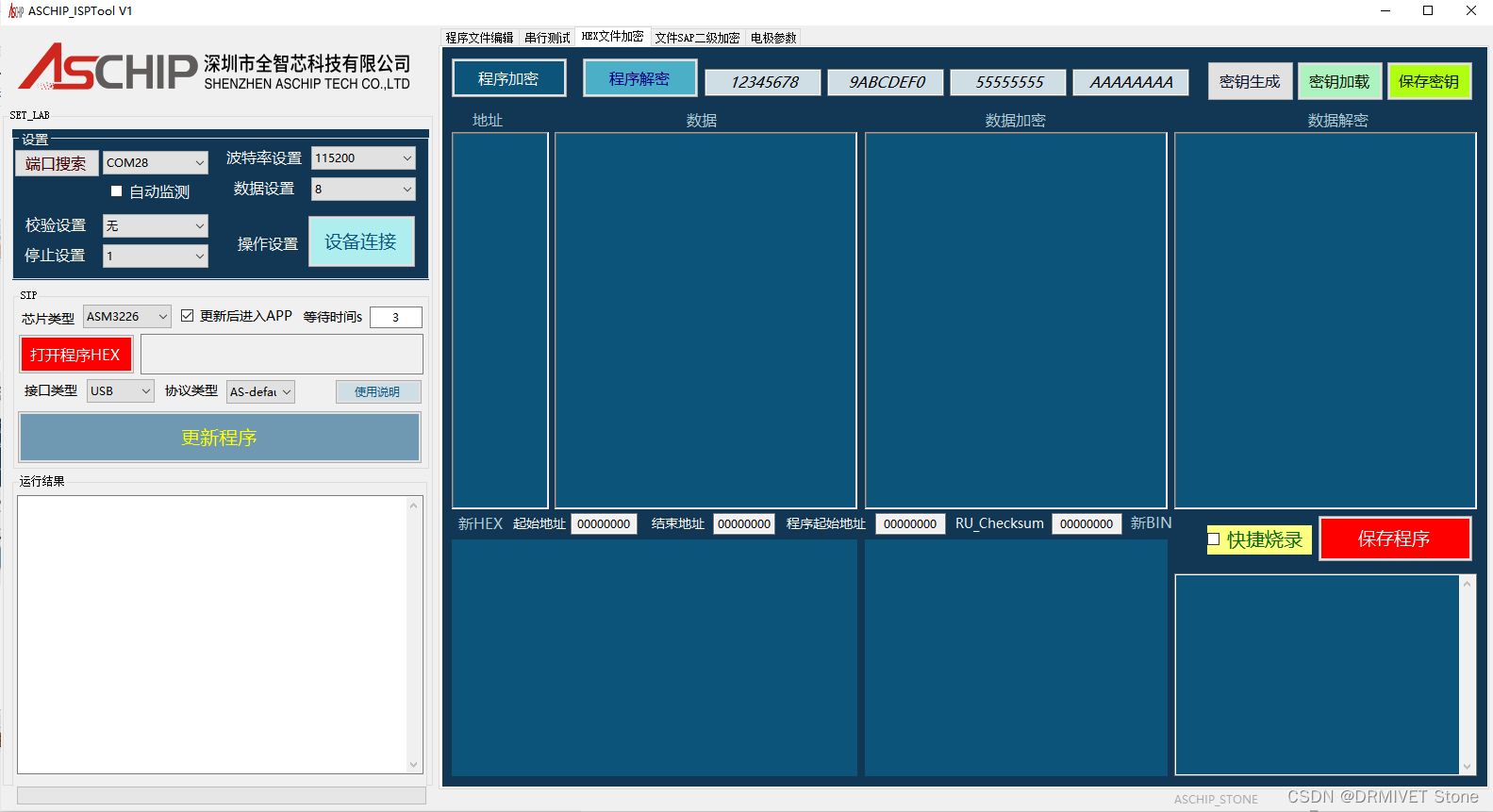

三：程序加密选项卡：
１：这个是对 HEX 进行加密的选项卡。
２：第一部分为程序加密以及解密的操作按钮。
３：第二部分为程序加密相关密钥信息的配置。
４：第三部分为源程序的展示页面，显示程序的地址以及内容。
５：第四部分为加密或者解密结果展示部分。
６：第五部分为将加密或者解密的程序合称为可烧录程序的信息展示。
７：第六部分为对加密或者解密后的程序是否需要快速烧录，或者保存的功能。

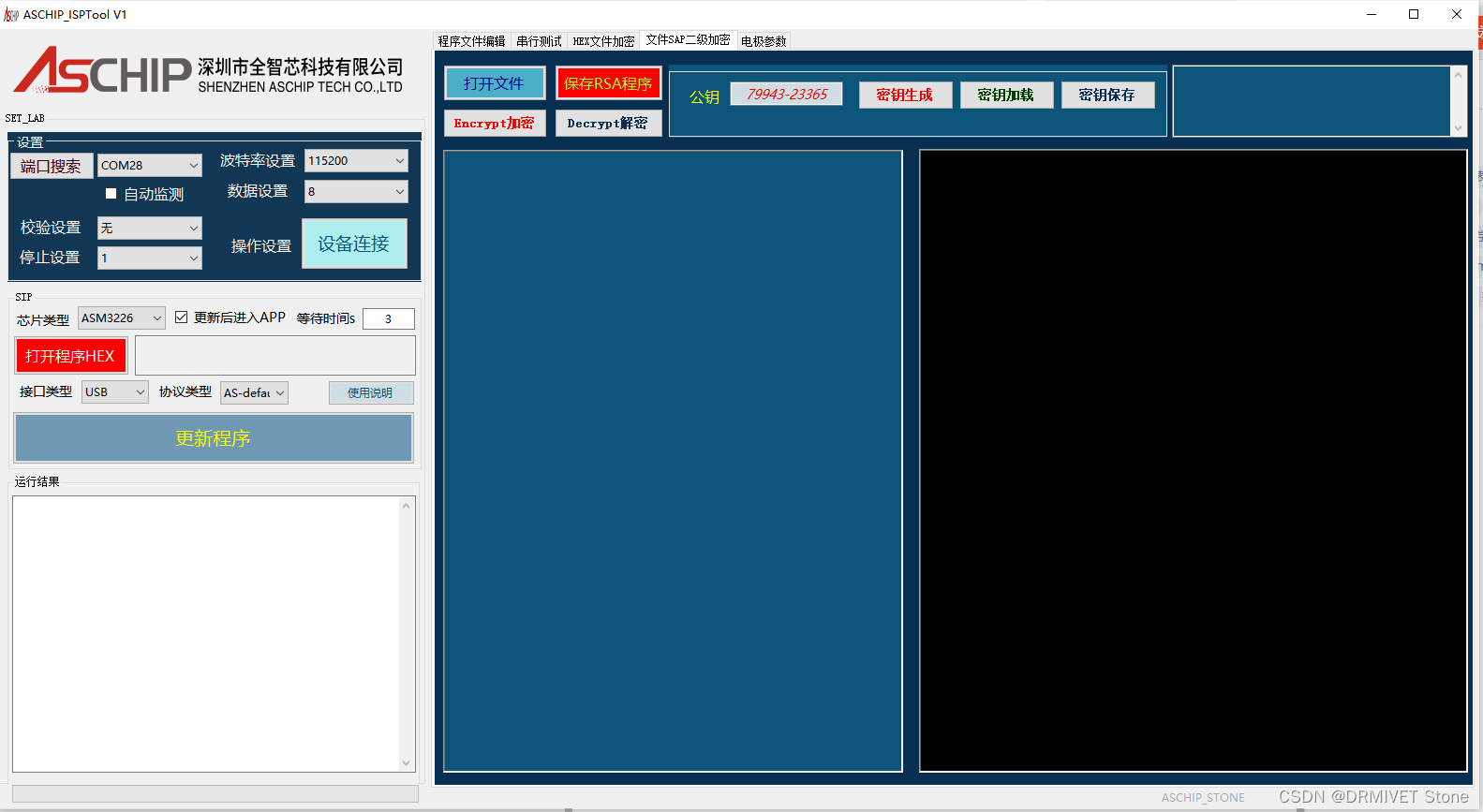

四：文件二次加密 SAP 选项卡：
１：这个是对文件进行二次加密的选项卡。
２：第一部分为文件打开以及保存，以及加密和解密的按钮。
３：第二部分为文件加密相关密钥信息的配置。
４：第三部分为文件信息展示页面。
５：第四部分为程序加密解密后的显示页面。
三：软件使用方法
通过 BOOTLOADER 程序进行 ISP 烧写的操作步骤
通过 USB 转串口工具与芯片通过 UART 通讯实现对具有 Bootloader LDROM 的芯片进行 ISP 烧
录功能。接下来介绍通过串口 ISP 烧写程序的操作方法。
用户程序更新需要配套上位机软件 Bootloader 串口下载工具支持，通过上位机软件下发 HEX 和指
令实现更新。
当芯片处于 Boot 程序状态时可以直接通过上位机下发 HEX 更新程序，当芯片运行用户程序时，需
要对芯片下发握手指令，再对芯片进行复位使芯片进入更新模式。
在上位机的操作如下：
1、 插入 USB 转串口工具，将目标芯片(使用烧录口上的串口)与串口工具接线连接（TX 接 RX，RX 接
TX）。注意：如果是采用 RST 脚复位的可以将 RTS 脚接到 RST 脚，上位机执行更新程序命令时会
通过 RTS 口下发一个约 100ms 的低电平自动复位芯片。（没有的可以采用芯片掉电到上电的的手动
复位）。
2、 先关闭芯片电源，上位机检测
