代码分析

ovs版本是2.11.0，linux版本是linux-3.10.0-693.21.1.el7。

只拿ovs实现的group hash和dp_hash举例分析代码，通过一个点一个功能切入代码，漫无目的看代码是很难看懂的，必须带着一个疑问看代码，点多了全面开花，从点到面，慢慢就搞定代码了。

代码分析的场景就是一个虚拟机中curl一个vip。

ovs都说首包从datapath上送到vswitchd那就找找vswitchd从哪开始处理首包的。

main└─bridge_run└─bridge_reconfigure└─ofproto_create└─construct└─open_dpif_backer├─udpif_create|   └─dpif_register_upcall_cb//kernel为NULL，用于DPDK├─udpif_set_threads|  └─dpif_handlers_set└─udpif_start_threads└─udpif_upcall_handler├─dpif_recv|  └─dpif_netlink_recv|     └─dpif_netlink_recv__|        └─parse_odp_packet└─recv_upcalls

vswitchd启动时创建了udpif_start_threads几个thread，这几个thread循环调用recv_upcalls处理上送的首包。

再找datapath首包是在什么地方上送的。

#linux kernel datapath
ovs_vport_receive├─ovs_flow_key_extract|   └─key_extract└─ovs_dp_process_packet├─if ovs_flow_tbl_lookup_stats|   └─ovs_dp_upcall|      └─queue_userspace_packet|          └─ovs_nla_put_key|              └─__ovs_nla_put_key└─else ovs_execute_actions├─case OVS_ACTION_ATTR_OUTPUT└─do_output└─ovs_vport_send

首包来了先从skb上ovs_flow_key_extract生成flow key，再根据key查找 表ovs_flow_tbl_lookup_stats，查找不到，那就上送vswitchd。

vswitchd收到开始处理，包来的ofport是知道，这个ofport在哪个桥上是知道的，那就从这个桥的table 0开始查找，匹配上了就执行动作，如果碰到goto或者resubmit那么就换个table继续查找，如果碰到normal或者output patch port，那么就换桥了，现在假如到了br-tun桥了，继续从table 0开始查找，最后到了table 20，动作是group:1001，要执行pick_select_group。

如果是hash，找到bucket，然后xlate_group_bucket，安装流表，下发datapath执行动作。

如果是dp_hash，此时flow中在hash值为空，找不到bucket，找不到就触发ctx_trigger_recirculate_with_hash，来了一次freezing，而finish_freezing中给datapath下的消息中添加了两个动作OVS_ACTION_ATTR_HASH和OVS_ACTION_ATTR_RECIRC，安装一条流，这给条是这样的：

ufid:f4352588-1396-47a7-aff7-98ce54931e72, recirc_id(0),dp_hash(0/0),skb_priority(0/0),in_port(tap240cf299-12),skb_mark(0/0),ct_state(0/0),ct_zone(0/0),ct_mark(0/0),ct_label(0/0),eth(src=fa:16:3e:e5:cb:19,dst=fa:16:3e:ec:85:20),eth_type(0x0800),ipv4(src=0.0.0.0/0.0.0.0,dst=0.0.0.0/0.0.0.0,proto=0/0,tos=0/0,ttl=0/0,frag=no), packets:9, bytes:978, used:1.972s, flags:P., dp:ovs, actions:push_vlan(vid=30,pcp=0),hash(l4(0)),recirc(0x5a6)

包又下给了datapath。

recv_upcalls├─odp_flow_key_to_flow├─upcall_receive|  └─xlate_lookup|     └─xlate_lookup_ofproto_├─process_upcall| └─upcall_xlate|   ├─xlate_in_init|   ├─xlate_actions|   |  ├─rule_dpif_lookup_from_table|   |  |  └─rule_dpif_lookup_in_table|   |  ├─rule_get_actions|   |  └─do_xlate_actions|   |     ├─freeze_unroll_actions|   |     |  └─freeze_put_unroll_xlate|   |     ├─xlate_group_action|   |     |  ├─pick_select_group//报文第一次找不到bucket|   |     |  |  └─pick_dp_hash_select_group|   |     |  |     └─ctx_trigger_recirculate_with_hash|   |     |  └─xlate_group_bucket//第二次找到bucket才执行这里|   |     |     ├─ofpacts_execute_action_set|   |     |     └─do_xlate_actions//相当于递归了|   |     └─finish_freezing//报文第一次来执行这里|   |        ├─xlate_commit_actions|   |        |  └─commit_odp_actions|   |        └─finish_freezing__|   |           ├─recirc_alloc_id_ctx|   |           ├─把OVS_ACTION_ATTR_HASH和OVS_ACTION_ATTR_RECIRC下给datapath |   |           └─ctx_cancel_freeze|   └─ukey_create_from_upcall└─handle_upcalls└─dpif_operate├─ukey_install└─dpif_operate//给datapath安装流表和把skb发回内核├─if dpif_netlink_operate└─else dpif_execute_with_help└─odp_execute_actions├─计算hash└─dpif_execute_helper_cb└─dpif_operate

继续看datapath接着怎么处理，匹配上刚才看的那条流了，计算hash值，执行recirc，又重头开始了，key要找不到了，再上送vswitchd。

ovs_packet_cmd_execute├─ovs_flow_key_extract_userspace├─ovs_nla_copy_actions└─ovs_execute_actions└─do_execute_actions├─case OVS_ACTION_ATTR_HASH|   └─execute_hash|       └─skb_get_hash|           └─__skb_get_hash└─case OVS_ACTION_ATTR_RECIRC└─ovs_dp_process_packet

vswitchd重复刚才的处理，这次key中多了个hash值，终于找到bucket了，又下了一条流，包再下发给datapath。

ufid:ee6e45b0-4e62-43e9-8a6c-87573ece1cc7, recirc_id(0x5a6),dp_hash(0x9/0xf),skb_priority(0/0),in_port(tap240cf299-12),skb_mark(0),ct_state(0/0),ct_zone(0/0),ct_mark(0/0),ct_label(0/0),eth(src=00:00:00:00:00:00/00:00:00:00:00:00,dst=00:00:00:00:00:00/00:00:00:00:00:00),eth_type(0x8100),vlan(vid=30,pcp=0),encap(eth_type(0x0800),ipv4(src=0.0.0.0/0.0.0.0,dst=0.0.0.0/0.0.0.0,proto=0/0,tos=0/0x3,ttl=0/0,frag=no)), packets:7, bytes:816, used:1.971s, flags:P., dp:ovs, actions:set(tunnel(tun_id=0x3e8,src=10.145.69.26,dst=10.162.143.7,ttl=64,tp_dst=4789,flags(df|key))),pop_vlan,vxlan_sys_4789

这次datapath成功匹配上了，执行ovs_execute_actions中的OVS_ACTION_ATTR_OUTPUT，最终调用到ovs_vport_send就发送出去了，ovs vxlan实现留下次代码分析再写，最近一个任务就是测试和分析ovs vxlan和物理交换机vxlan性能对比。

几个回合之后没包需要再传输了，刚才安装的datapath flow需要老化，老化又就是怎么实现的。

udpif_start_threads└─udpif_revalidator├─revalidate|   ├─dpif_flow_dump_next|   ├─udpif_get_n_flows|   ├─delete_op_init__|   └─push_dp_ops└─revalidator_sweep

问题

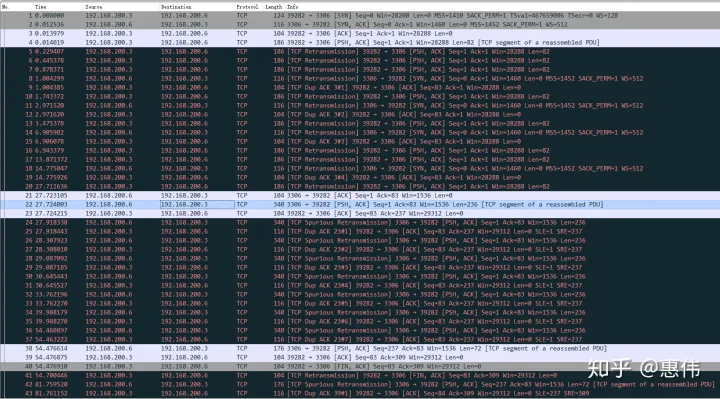

测试hash没有问题，但测试dp_hash时偶尔会出问题，tcp三次握手，syn包发送给了dpvs节点6，dpvs节点6给回复syn+ack，接着ack包居然发送给了dpvs节点7，后面就是两方不断重传，终于有一次push+ack发送到了dpvs节点6，后面又搞给了dpvs节点7，乱套了。

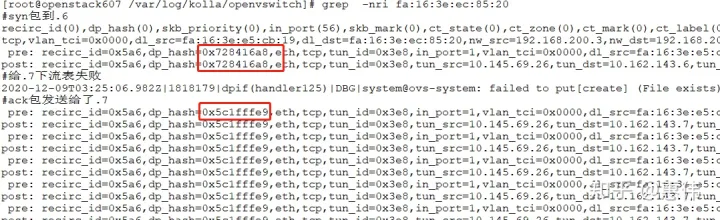

vswitchd的log中出现了两个hash时，并且recircid也在变，recirc_id再变说明datapath流表老化，流中的报文又重新upcall到用户态了。

内核execute_hash->skb_get_hash调用到flow_dissector计算hash时没有用到tcp flag，hash值不会变，内核出错的概念也不大。

不断抓包观察到是重传间隔时间越来越长，终于有一次push+ack包才回到dpvs节点6上，说明是datapath流表老化了，又上用户态，难道一个hash值是用户态计算的，另一个hash值是datapath计算的，但OVS_ACTION_ATTR_HASH没有用到SLOW_ACTION，是在内核态执行的，ovs用户态代码实现太多了，难道我漏看了什么，怀疑大概率还是一个hash值是用户态计算的，另一个在内核态计算的，代码注释中说用户态OVS_ACTION_ATTR_HASH只用于bond，即使和datapath hash值不同也没有问题，可能会导致报文乱序，但交换机不在乎，但这儿的使用场景不行，包发给错的dpvs节点，dpvs节点没有session，包直接丢了，一条流只能hash到一个dpvs节点。在代码在还是没有看明白什么地方设置LOW_ACTION的。
