B- 树系列

定义

B-树是一棵多叉 平衡 搜索树(不是二叉树，B-树中每个结点中可以有多个key，也有多个孩子)

B-树中每个结点在实现时人为规定一个key的上限(KEY_LIMIT = 4)
B-树结点中的key是按照key的顺序进行保存

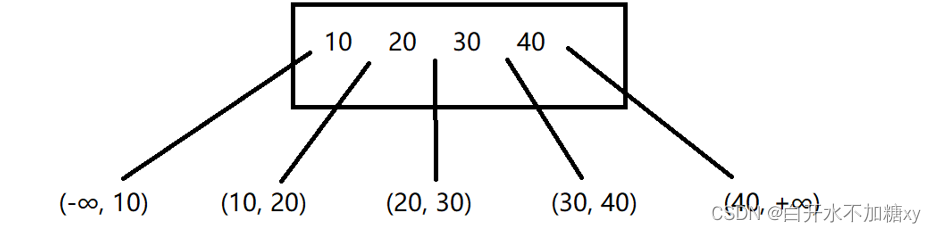

我们把key的个数记为size，则child的个数—定是size + 1

插入规则

1.所有插入过程，只能发生在叶子上，不能发生在非叶子结点上
2.插入时，每个结点的kev的数量是有上限的
(1) 未达上限，插入结束
(2) 达到上限，则进行“结点分裂”过程
3.叶子结点的分裂

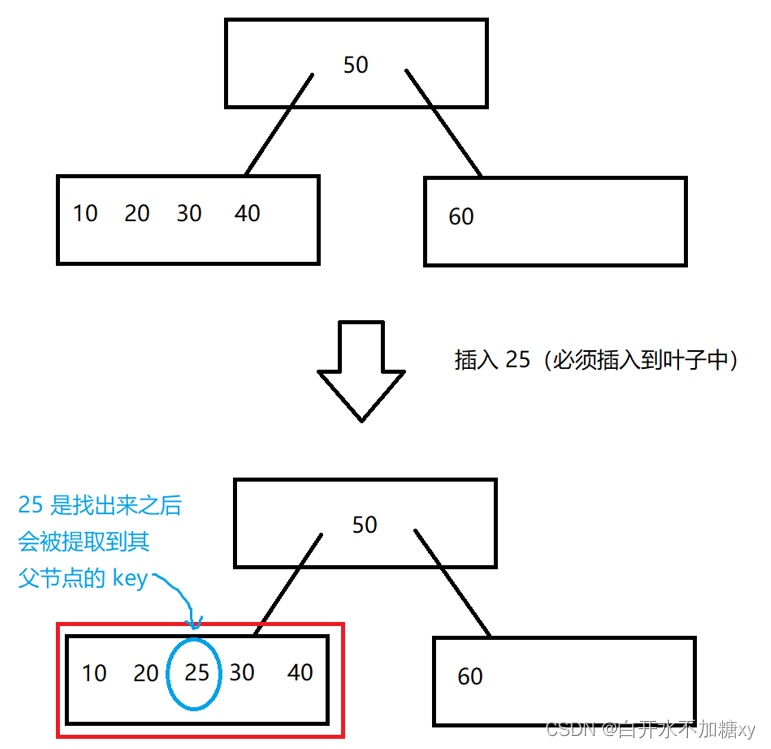

如下情况中，插入25后，结点中key的数量超过上限4，引发分裂，分裂过程如下：

步骤：

1. 找到key的中间值(25)把下标记为index

1)不一定就是新插入的结点
2)偶数的话，前一个或者后一个都可以（一般都实现成奇数的形式)

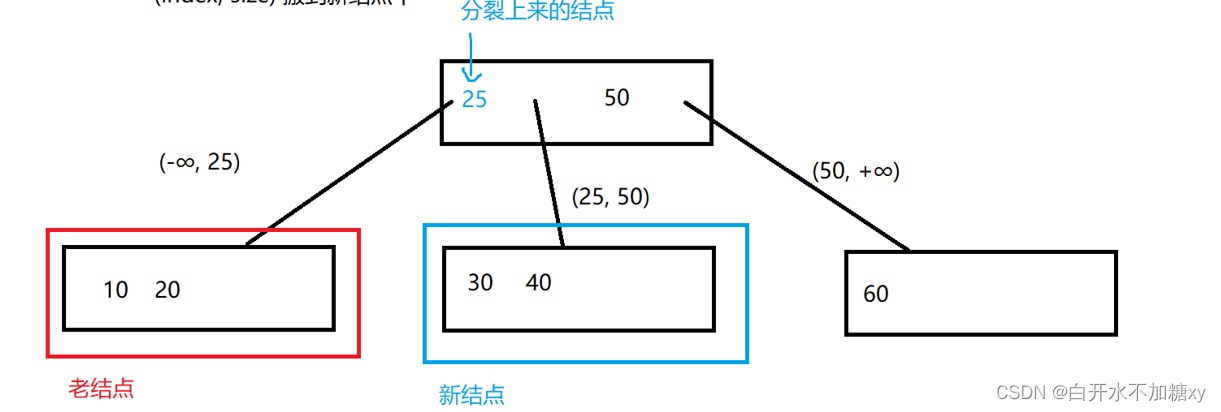

2. 把当前结点分成两个结点（分家)

[0 , index) key留在当前结点中
[index]提到父结点中
(index, size)搬到新结点中

代码

B-树结点定义

/*** 暂时只考虑：* 1. key 模型而不是 key-value 模型* 2. key 类型定义为 long 类型* 3. public*/
public class BTreeNode {/*** 先规定，一个 B-树结点中，能存的 key 的数量的上限，要求 size(key) <= KEY_LIMIT* 在实际的应用中，一般 KEY_LIMIT 都是 1000 数量级以上的*/public static final int KEY_LIMIT = 4;/*** 去保存结点中所有的 key* 使用数组（线性结构）进行维护，需要维护 key 与 key 之间的有序性* 从空间利用率角度考虑，new long[KEY_LIMIT] 就足够了* 但我们多申请一个空间，方便进行结点分裂代码的编写（用于保存即将分裂状态下的所有 key）*/public long[] keyList = new long[KEY_LIMIT + 1];/*** 记录目前拥有的 key 的个数*/public int size = 0;/*** 去维护结点中所有的 child* 同理，多申请一个空间* 本来，child 就比 key 多一个* new BTreeNode[KEY_LIMIT + 2]*/public BTreeNode[] childList = new BTreeNode[KEY_LIMIT + 2];/*** 我们不维护 child 的个数，因为 其个数一定是 size + 1*//*** 保存该结点的父结点，null 代表该结点是根结点*/public BTreeNode parent = null;@Overridepublic String toString() {return String.format("%d: %s", size, Arrays.toString(Arrays.copyOf(keyList, size)));}
}

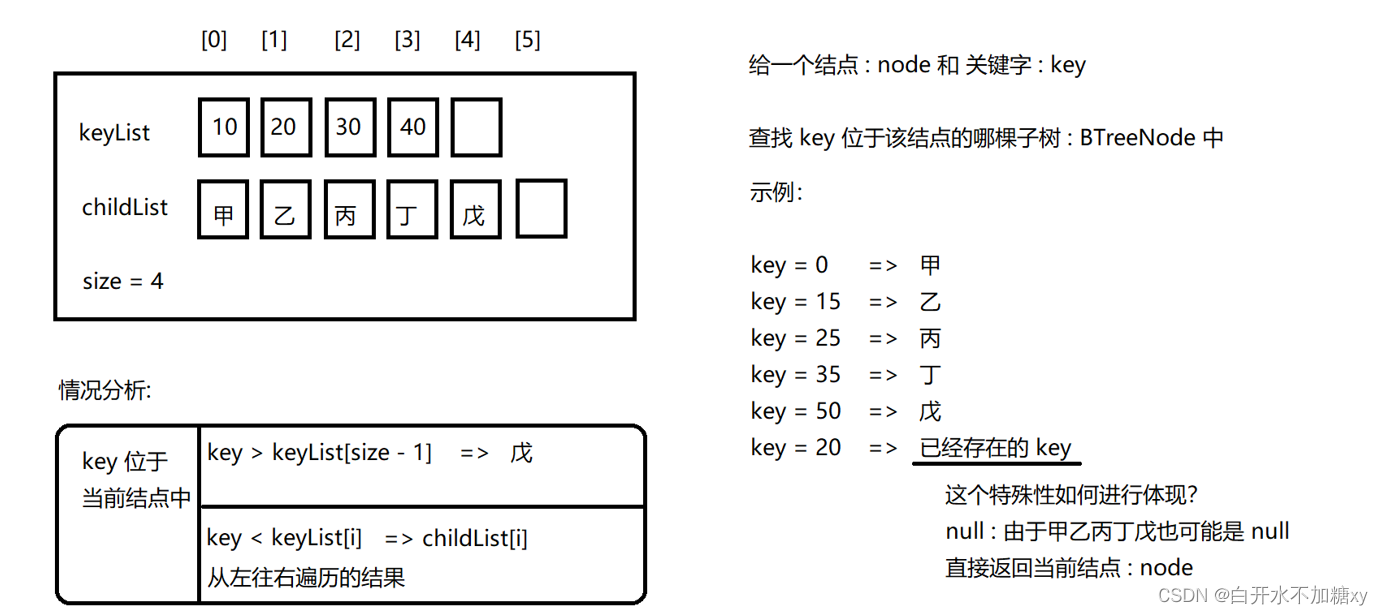

查找key在结点哪个子树

public BTreeNode findKey(long key) {if (key > keyList[size - 1]) {// child 比 key 多一个// keyList 的最后一个元素位于 [size - 1]// childList 的最后一个元素位于 [size]return childList[size];}for (int i = 0; i < size; i++) {if (key == keyList[i]) {// key 就在当前结点中return this;} else if (key < keyList[i]) {// 由于我们是从左向右遍历的// 所以 keyList[i] 中的元素是 "第一个" 大于 key 的关键字元素return childList[i];} else {// key > keyList[i] 的情况下，我们什么都不需要做，继续遍历查找// 第一个 大于 key 的元素}}// 我们的代码组织方式使得，理论上，不应该走到这个位置// 但 java 编译器分析不出来，所以，为了让编译器不报错，我们随便返回一个值// 这个 return 没有任何执行的意义return null;}

测试查找Key的代码：
包含测试用例分析

public static void testFindKey() {BTreeNode node = new BTreeNode();node.keyList[0] = 10;node.keyList[1] = 20;node.keyList[2] = 30;node.keyList[3] = 40;node.size = 4;BTreeNode 甲 = new BTreeNode();BTreeNode 乙 = new BTreeNode();BTreeNode 丙 = new BTreeNode();BTreeNode 丁 = new BTreeNode();BTreeNode 戊 = new BTreeNode();node.childList[0] = 甲;node.childList[1] = 乙;node.childList[2] = 丙;node.childList[3] = 丁;node.childList[4] = 戊;/*** 测试用例:* 执行动作           期望结果* < 10              期望   甲* == 10             期望   node* == 20             期望   node* (10, 20)          期望   乙* (20, 30)          期望   丙* (30, 40)          期望   丁* > 40              期望   戊* == 40             期望   node*/// 引用1 == 引用2: 判断两个引用是否指向同一个对象System.out.println(node.findKey(3) == 甲);System.out.println(node.findKey(10) == node);System.out.println(node.findKey(20) == node);System.out.println(node.findKey(13) == 乙);System.out.println(node.findKey(29) == 丙);System.out.println(node.findKey(31) == 丁);System.out.println(node.findKey(300) == 戊);System.out.println(node.findKey(40) == node);}

插入+分裂

插入步骤：

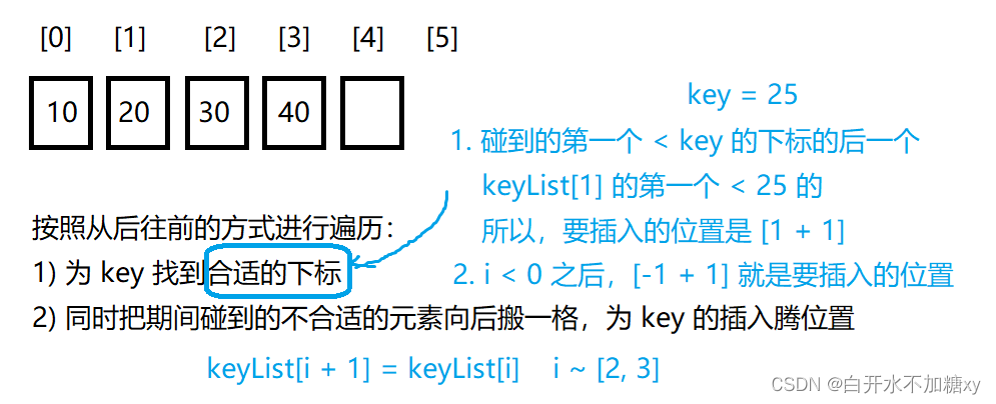

将key插入结点的keyList中，并且维持有序性 ——类似插入排序的做法

/*** 用来作为插入的返回值类型的类*/public static class InsertResult {public long key;        // 分裂出的 keypublic BTreeNode node;  // 分裂出的新结点}/*** 将指定关键字 key，插入叶子结点中* @param key 关键字* @return* null: 插入之后不需要分裂* !null: 发生了分裂*/public InsertResult insertKey(long key) {// 1. 如果 key 按序插入到 keyList 中insertIntoKeyList(key);size++;// 2. 判断是否需要进行分裂// 3. 如果有必要，进行结点分裂if (shouldSplit()) {return splitLeaf();}return null;}/*** 将指定关键字 key 和 chid，插入非叶子结点中* @param key 关键字* @param child > key 的孩子* @return*/public InsertResult insertKeyWithChild(long key, BTreeNode child) {// 1. 如果 key 按序插入到 keyList 中int index = insertIntoKeyList(key);// 2. 根据 index 进行 child 的插入，暂时没有进行 size 的变动// child[0, size]// [0, index] 不动// [index + 1] 要插入 child 的下标// [index + 1, size] 搬到 [index + 2, size + 1]  元素个数 size - (index + 1) + 1 == size - indexSystem.arraycopy(childList, index + 1, childList, index + 2, size - index);childList[index + 1] = child;// 这个时候再让 size++size++;// 2. 判断是否需要进行分裂// 3. 如果有必要，进行结点分裂if (shouldSplit()) {return splitNotLeaf();}return null;}public InsertResult splitNotLeaf() {// 因为一会儿 this.size 在中途会变化，先提前记录int size = this.size;InsertResult result = new InsertResult();BTreeNode node = new BTreeNode();// 1. 找到 keyList 的中间位置int index = size / 2;// 2. 保存需要分裂出的 keyresult.key = keyList[index];/*** 3. 处理 key 的分裂* 哪些 key 应该留在当前结点中      [0, index)    一共有 index 个* 哪个 key 是分裂出的 key         [index]* 哪些 key 应该在新结点中         (index, size)  一共有 size - index - 1*/// 先把 (index, size) 位置的 key 搬到新结点中System.arraycopy(keyList, index + 1, node.keyList, 0, size - index - 1);node.size = size - index - 1;// 把 [index, size) 所有 key 重置为默认值 (0)，重置 sizeArrays.fill(keyList, index, size, 0);this.size = index;/*** 4. 我们对非叶子结点进行分裂，非叶子结点有孩子，所以也进行分裂*/System.arraycopy(this.childList, index + 1, node.childList, 0, size - index);Arrays.fill(this.childList, index + 1, size + 1, null);for (int i = 0; i < size - index; i++) {node.childList[i].parent = node;}/*** 5. 处理分裂的 parent 的问题* 1) this.parent 不变，分裂不影响父子关系* 2) node.parent 和 this 是同一个父亲*/node.parent = this.parent;result.node = node;return result;}public InsertResult splitLeaf() {// 因为一会儿 this.size 在中途会变化，先提前记录int size = this.size;InsertResult result = new InsertResult();BTreeNode node = new BTreeNode();// 1. 找到 keyList 的中间位置int index = size / 2;// 2. 保存需要分裂出的 keyresult.key = keyList[index];/*** 3. 处理 key 的分裂* 哪些 key 应该留在当前结点中      [0, index)    一共有 index 个* 哪个 key 是分裂出的 key         [index]* 哪些 key 应该在新结点中         (index, size)  一共有 size - index - 1*/// 先把 (index, size) 位置的 key 搬到新结点中System.arraycopy(keyList, index + 1, node.keyList, 0, size - index - 1);node.size = size - index - 1;// 把 [index, size) 所有 key 重置为默认值 (0)，重置 sizeArrays.fill(keyList, index, size, 0);this.size = index;/*** 4. 我们对叶子结点进行分裂，叶子结点没有孩子 childList[...] = null，不需要分裂*//*** 5. 处理分裂的 parent 的问题* 1) this.parent 不变，分裂不影响父子关系* 2) node.parent 和 this 是同一个父亲*/node.parent = this.parent;result.node = node;return result;}public boolean shouldSplit() {return size > KEY_LIMIT;}public int insertIntoKeyList(long key) {// keyList 中有效的下标范围是 [0, size)// 从后向前遍历 [size - 1, 0]int i;for (i = size - 1; i >= 0; i--) {if (keyList[i] < key) {// 第一次碰到了 keyList[i] < keybreak;}// 没有 keyList[i] == key// 继续遍历查找，同时将数据向后搬一格keyList[i + 1] = keyList[i];}// 1. i == -1// 2. keyList[i] < key// 不管怎么样，key 都应该放在 [i + 1]keyList[i + 1] = key;return i + 1;}

import btree.BTreeNode.InsertResult;/*** B-树定义*/
public class BTree {/*** B-树的根结点*/public BTreeNode root = null;/*** B-树中的 key 的个数* 备注：和二叉搜索树不同，B-树的 key 的个数 不等于 结点的个数*/public int size = 0;public boolean insert(long key) {if (insertWithoutSize(key)) {size++;return true;}return false;}public boolean insertWithoutSize(long key) {// 1. 是否是空树if (root == null) {// root = 构建一个包含 key 的结点;root = new BTreeNode();root.keyList[0] = key;root.size = 1;return true;}// 2. 不是空树的情况BTreeNode current = root;while (true) {BTreeNode node = current.findKey(key);if (node == current) {// key 就在 current 结点中// 不运行重复 key 的插入，插入失败return false;} else if (node == null) {// current 就是叶子结点// current 就是接下来要插入 key 的结点break;} else {// 找到了一个孩子 并且 current 不是叶子// 规则：插入必须发生在叶子结点上current = node;}}// 进行 key 的插入// current 就是我们要进行 key 插入的结点// current 此时一定是叶子InsertResult r = current.insertKey(key);while (true) {if (r == null) {// 插入过程中，没有发生结点分裂，直接退出return true;}// 说明发生分裂了// 需要把新分裂出的 key 和 分裂出的结点，插入到 current.parent 中BTreeNode parent = current.parent;if (parent == null) {// 说明 current 是根结点// 根结点发生分裂了// 需要一个新的根结点，来保存分裂出的 keyroot = new BTreeNode();root.keyList[0] = r.key;root.size = 1;root.childList[0] = current;root.childList[1] = r.node;// 由于原来 current 是根结点，所以其 parent == null// 自然分裂出的结点，跟着也是 null// 所以为他们设置新的父结点current.parent = r.node.parent = root;return true;}// 不是根结点分裂了r = parent.insertKeyWithChild(r.key, r.node);current = parent;}}
}
