AutoCAD Electrical 2022—源箭头和目标箭头
创始人
2024-03-03 14:06:26

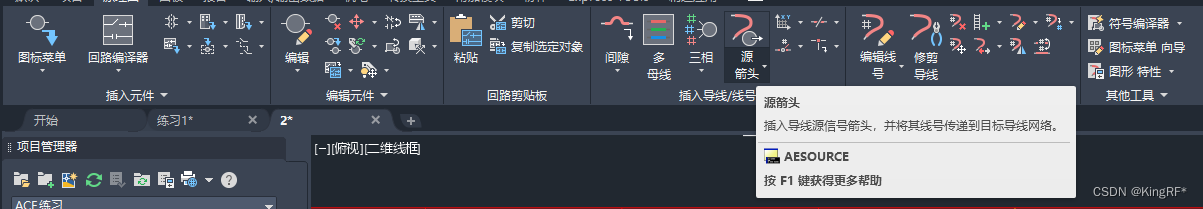

在一张图纸上插入源 箭头；
选中一根导线；
如果源和目标在同一张图纸上，则可以点击确定，插入目标箭头；
如果不在同一张图纸上，则点击否，后面在插入目标箭头；

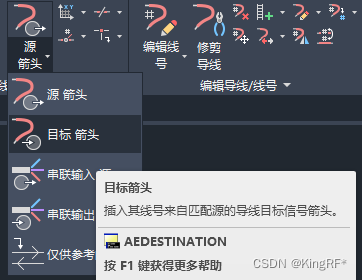

在另一张图纸上插入目标箭头；

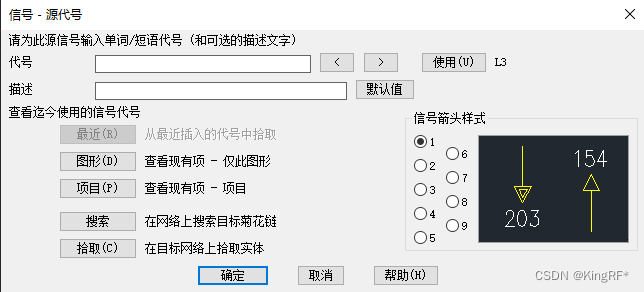

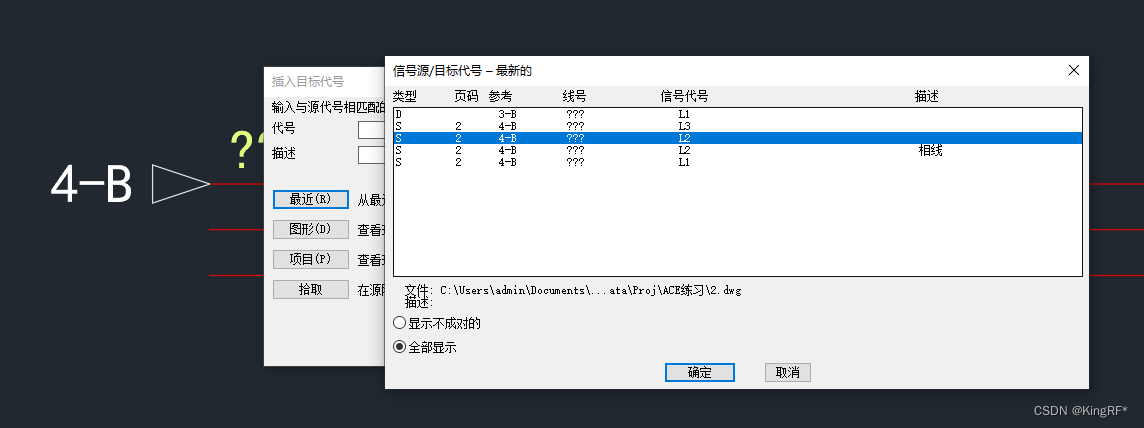

可以在代号中输入源 箭头的代号，也可以从最近里选择；

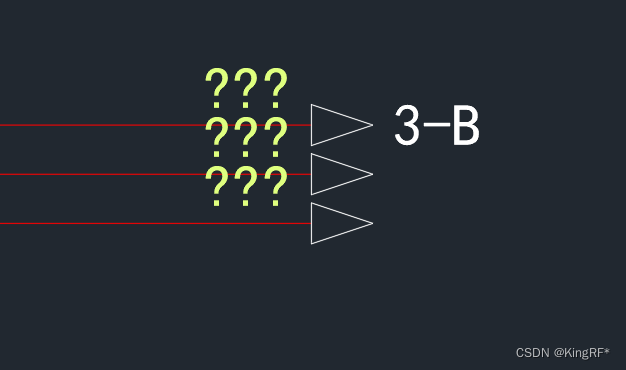

源箭头指向的目标箭头的位置在3-B，目标箭头指向的源箭头在4-B
？？？，三个问号是因没有给线定义线号；
如果指向的位置不对，需要对分区设置；最好在建立项目的时候，就把这些设置好；
链接：分区设置方法

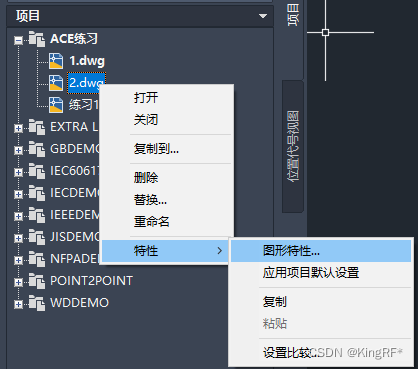

只显示了行和列的位置，而没有显示页号，要在图纸的特性中修改；

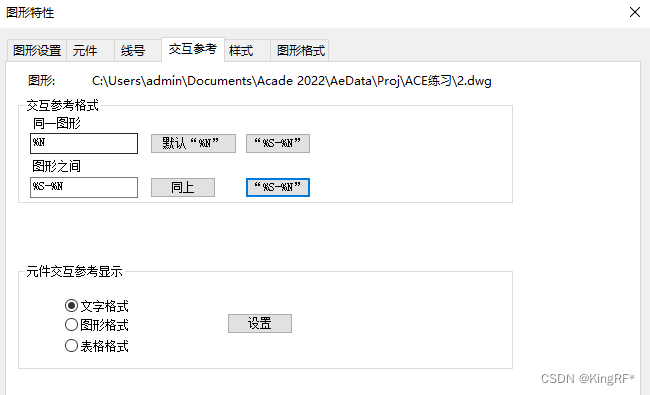

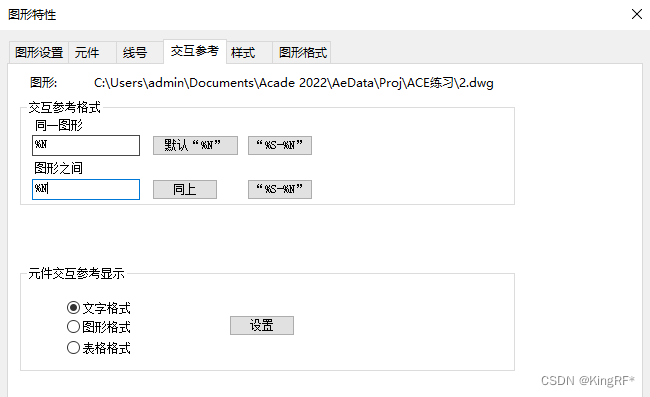

将交互参考里的图形之间设为 %S-%N；
需要对两张图纸都设置；

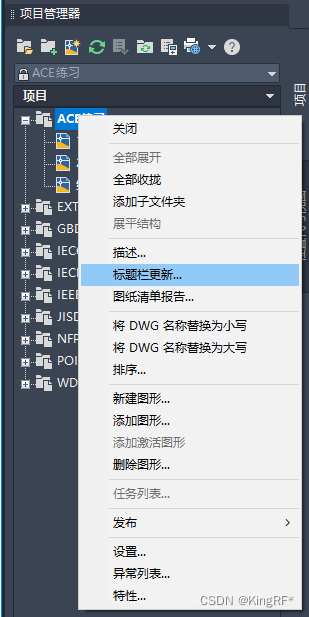

还要更新标题栏；

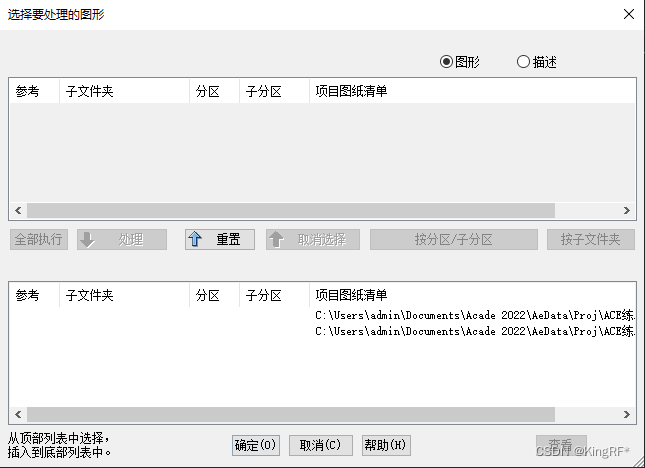

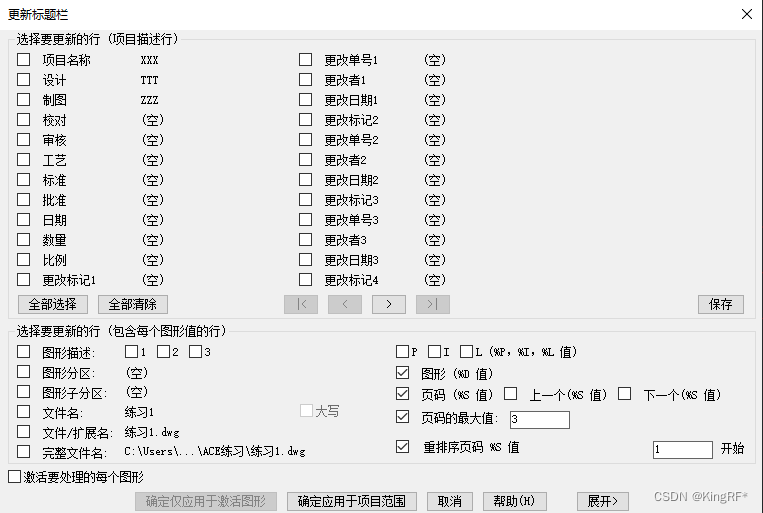

勾选四个选项后，点击确定应用于项目范围，并全部执行；

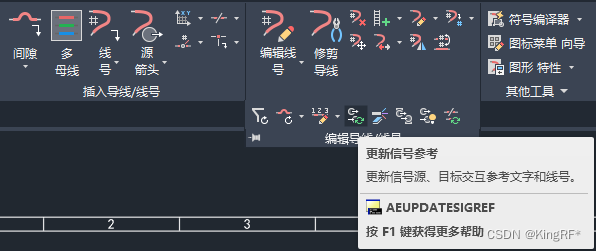

设置完后，需要更新信号参考；

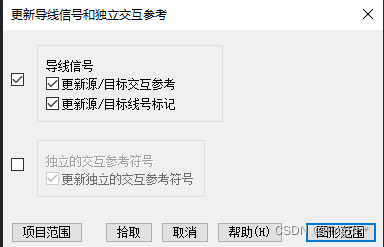

点击更新线号参考；

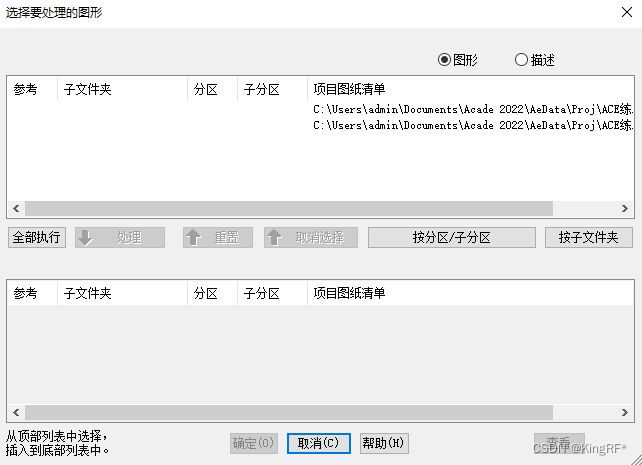

点击项目范围；
点击全部执行；
点击确定；
此时源 箭头在第3页第3列B行；
