目录

2.1 路由器及IOS 简介

2.1.1 路由器简介

2.1.2 IOS 简介

2.1.3 CDP 协议介绍

2.2 路由器基本配置命令汇总

2.1 路由器及IOS 简介

2.1.1 路由器简介

        路由器能起到隔离广播域的作用，还能在不同网络间转发数据包。路由器实际上是一台特殊用途的计算机，和常见的PC 一样，路由器有CPU、内存和BOOT ROM。路由器没有键盘、硬盘和显示器；然而比起计算机，路由器多了NVRAM、FLASH 及各种各样的接口。

路由器各个部件的作用如下所述。

        ① CPU：中央处理单元，和计算机一样，它是路由器的控制和去处部件。

        ② RAM/DRAM：内存，用于存储临时的运算结果，例如，路由表、ARP 表、快速交换缓存、缓冲数据包、数据队列，以及当前配置。众所周知，RAM 中数据在路由器断电后是会丢失的。

        ③ FLASH：可擦除、可编程的ROM，用于存放路由器的IOS，FLASH 的可擦除特性允许我们更新、升级IOS，而不用更换路由器内部的芯片。路由器断电后，FLASH 的内容不会丢失。当FLASH 容量较大时，可以存放多个IOS 版本。

        ④ NVRAM：非易失性RAM，用于存放路由器的配置文件，路由器断电后，NVRAM 中的内容仍然保持。

        ⑤ ROM：只读存储器，存储了路由器的开机诊断程序、引导程序和特殊版本的IOS 软件（用于诊断奶用途），当ROM 中软件升级时需要更换芯片。

        ⑥ 接口（Interface）：用于网络连接，路由器就是通过这些拉响 不同的网络进行连接的。

2.1.2 IOS 简介

        路由器也有自己的操作系统，通常称为IOS（Internetwork Operating System）。和计算机上的Windows 一样，IOS是路由器的灵魂，所有配置是通过IOS 完成的。Cisco 的IOS 是命令行界面（Command Line Interface，CLI），CLI 有如下两种基本工作模式。

        ①用户模式（User Mode）：通常用来查看路由器的状态。在此状态下，无法对路由器进行配置，可以查看的路由器信息也是有限的。

        ②特权模式（Privilege Mode）：可以更改路由器的配置，当然也可以查看路由器的所有信息。虽然是命令行，CLI 提供简单、丰富的编辑功能，熟悉它们是熟练配置路由器的基础。在CLI 下，可以使用”show”命令查看存放在路由中不同部件中的信息。在CLI 下，我们可以在路由器的各种模式间进行切换来对路由器进行配置。

        对路由器进行配置后，可以把配置保存在NVRAM 中，路由器开机时会自动读取。为了安全，可以通过TFTP 服务器把配置文件备份在计算机。路由器的配置文件可以不同的部件间流动。

        路由器的IOS 是如此重要，因此我们也需要通过TFTP 服务器把IOS 备份到计算机上。由于各种各样的原因，我们可能会不小心破坏了IOS，造成路由器无法开机，可以通过TFTP 把之前备份出的IOS 进行恢复。如果不慎忘记了路由器的密码，也可以进行恢复。

        Cisco 路由器开机后，首先执行一个开机自检过程（Power On Self Test， POST），诊断验证CPU、内存及各个端口是否正常，紧接着路由器将进入软件初始化过程。

        ① 执行ROM 中的引导程序加载（Bootstrap Loader），它和计算机中的BIOS 很类似，Bootstrap 会把IOS 装到RAM中。

        ② IOS 可以存放在许多地方（FLASH、TFTP 服务器上或ROM 中），路由器寻找IOS 映像的顺序决于配置寄存器的启动域以及其他的设置。

2.1.3 CDP 协议介绍

        CDP（Ciso Discovery Protocol）协议是Cisco 专有协议，是使Cisco 网络设备能够发现相邻的、直连的其他Cisco设备的协议。CDP 是数据层的协议，因此使用不同的网络层协议的Cisco 设备也可以获得对方的信息。CDP 协议默认是启动的。

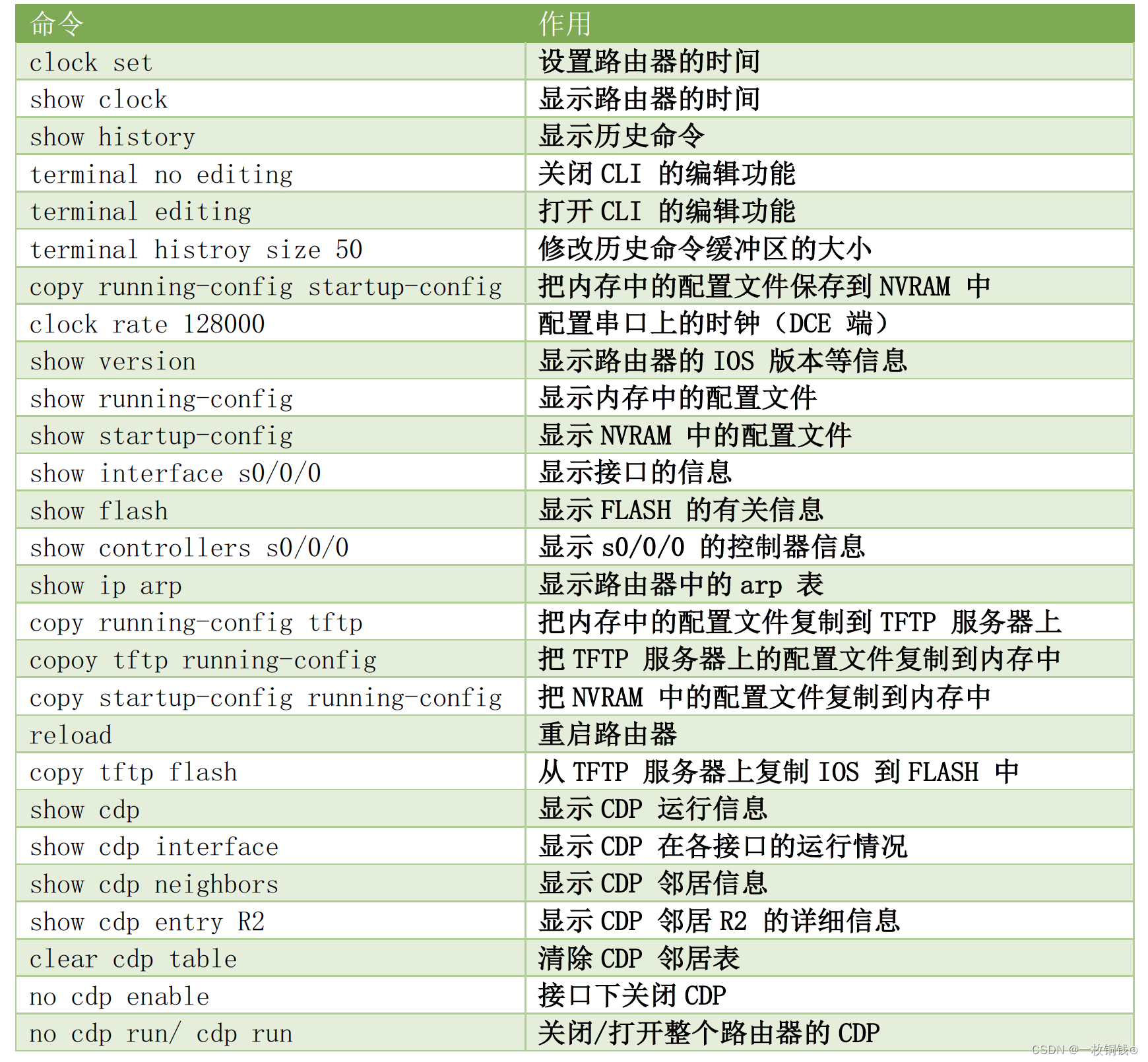

2.2 路由器基本配置命令汇总
