关于GD32单片机

GD32是兆易创新基于Arm® Cortex®-M内核和RISC-V内核，推出的32位通用微控制器，对比了下两者 STM32F407和GD32F07的引脚基本上是完全吻合的，去GD的官方查看了下下载的方式，测试过程我发现STLINK在MDK中没法识别到GD32的ID，而Jlink可以识别到，只要安装好GD32需要的一些文件就可以直接使用MDK中的仿真下载。
在这里插入图片描述

需要的工具和软件包

①Jlink仿真器一个

②相关软件包

Jlink驱动下载：https://www.segger.com/downloads/jlink
GD32F4XX的MDK包下载链接：https://pan.baidu.com/s/1sYN1K6Ykn_c6FjfF4TkxmA?pwd=v5wu

下载准备

①选择好芯片

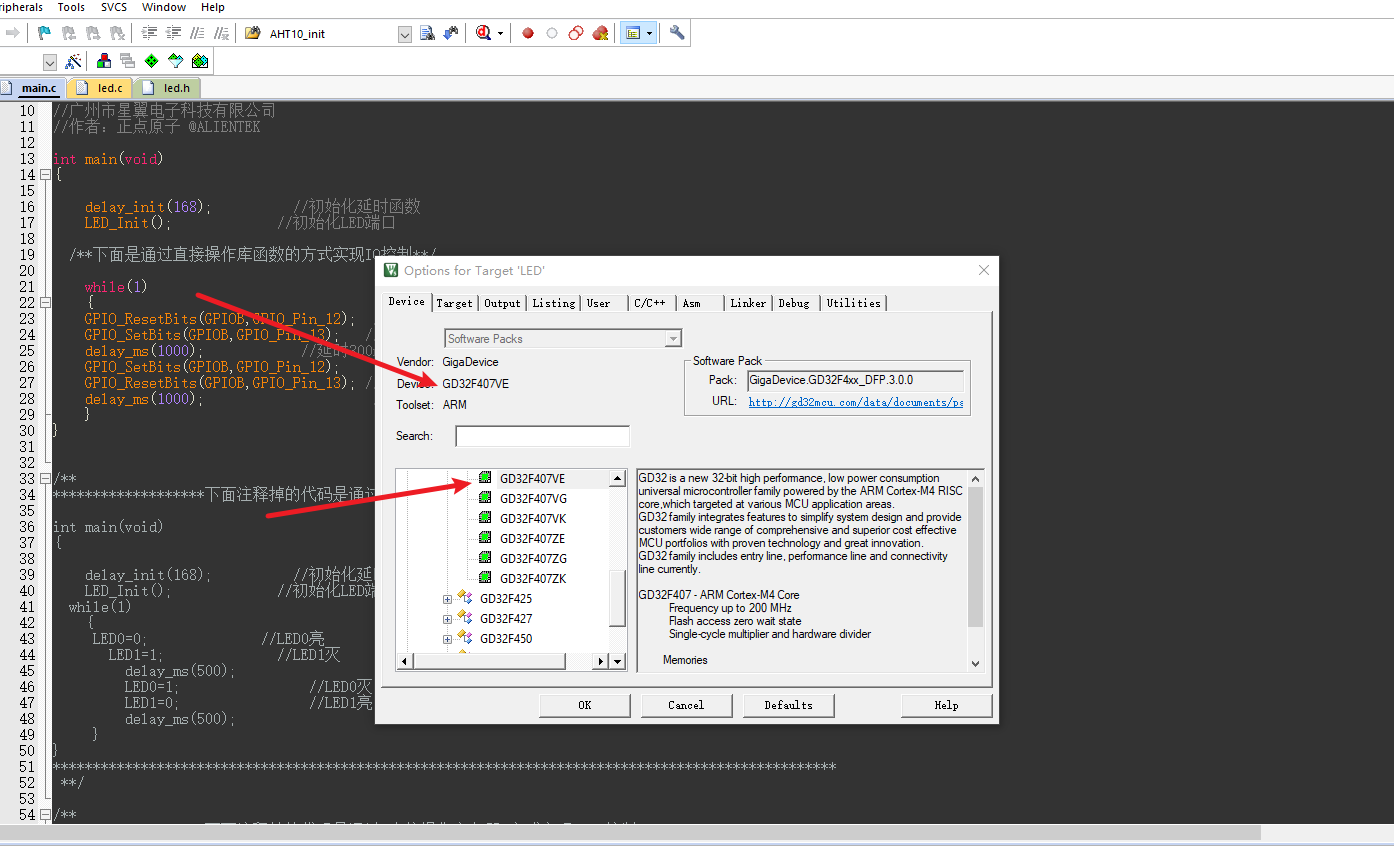

下载好GDF40X的包之后，点击安装之后选择对应的芯片型号如下图所示
在这里插入图片描述

②在DEBUG中选择JLINK

1：在弹出的界面中选择ST的就可以

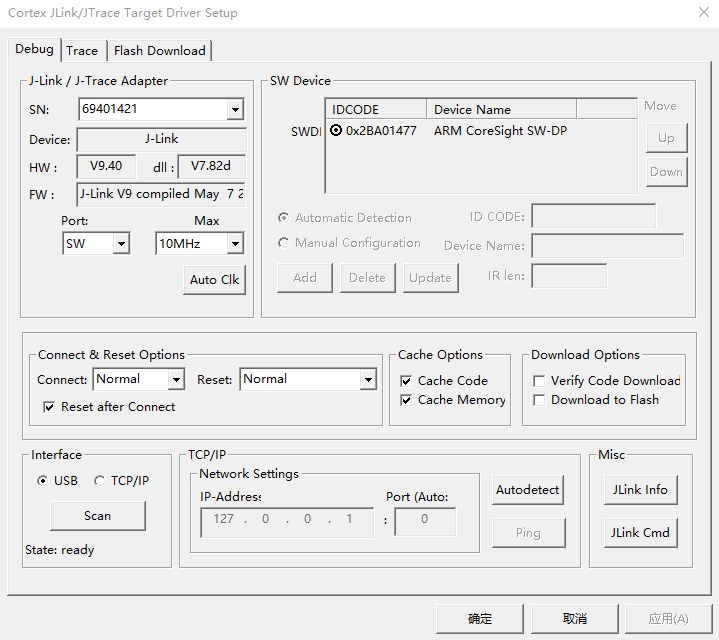

2：接着就可以在界面中看到识别到了IDCODE如下图所示
在这里插入图片描述

下载

我们编译好程序之后，点击旁边的load就可以下载了，程序中我用的原子哥的F407的跑马灯程序，进行下载入GD32中，是可以兼容ST的程序包的，如下图所示：
在这里插入图片描述

现象

在这里插入图片描述

总结

GD32在引脚上可以去和STM32的引脚进行比对，发现是很兼容的基本上，然后就是，需要注意的是，STLINK并不能给GD32烧录程序，使用Jlink进行烧录的时候需要注意一定要安装好Jlink的驱动之后再去进行烧录，还有一定要安装好GD32的那个包兼容MDK，不然会出现识别不到芯片的ID的情况哦。
