一、 CLOG是什么

CLOG（commit log）记录事务的最终状态。

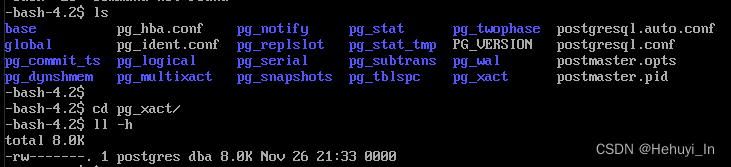

• 物理上，是$PGDATA/pg_xact目录下的一些文件

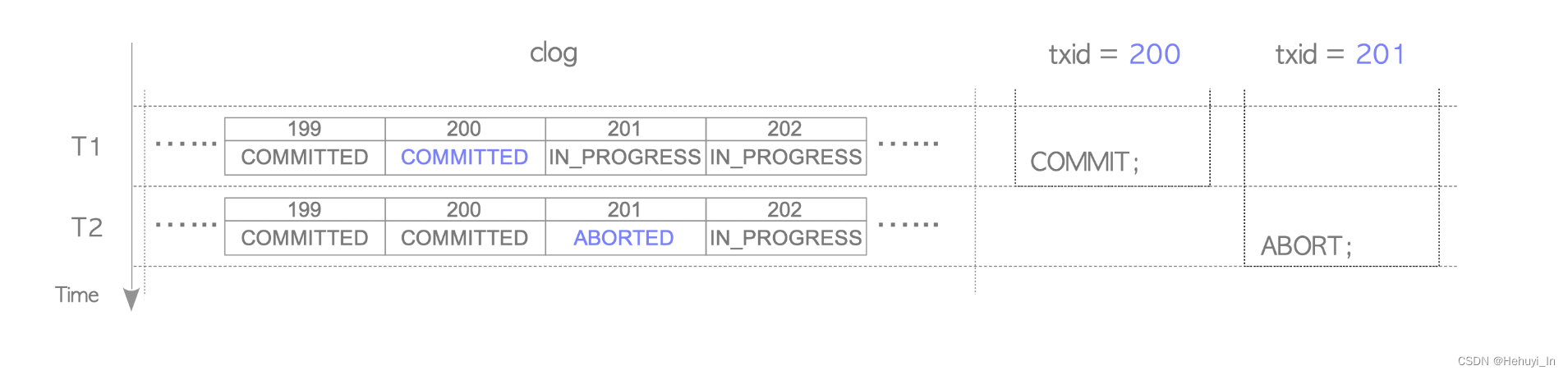

• 逻辑上，是一个数组，下标为事务id，值为事务最终状态

1. 事务最终状态

clog.h中定义了4种事务状态

/** Possible transaction statuses --- note that all-zeroes is the initial* state. 全0为初始状态** subcommitted状态表示子事务已提交，但父事务尚未提交或回滚*/
typedef int XidStatus;#define TRANSACTION_STATUS_IN_PROGRESS      0x00
#define TRANSACTION_STATUS_COMMITTED        0x01
#define TRANSACTION_STATUS_ABORTED          0x02
#define TRANSACTION_STATUS_SUB_COMMITTED    0x03

2. CLOG空间占用

      由于只有4种状态，因此只需要2个bit即可表示它们，一个字节则可以存4个事务的状态，在clog.c中也可以看到这些定义。

/* We need two bits per xact, so four xacts fit in a byte */
#define CLOG_BITS_PER_XACT  2
#define CLOG_XACTS_PER_BYTE 4
#define CLOG_XACTS_PER_PAGE (BLCKSZ * CLOG_XACTS_PER_BYTE)
#define CLOG_XACT_BITMASK   ((1 << CLOG_BITS_PER_XACT) - 1)

• CLOG_BITS_PER_XACT：每个事务占用几个 bit（默认2）
• CLOG_XACTS_PER_BYTE ：每个字节可以存几个事务的状态（默认4，8 bit/2）
• CLOG_XACTS_PER_PAGE：每个页可以存几个事务的状态（默认8KB*4=32K=2^15个）
• CLOG_XACT_BITMASK：位掩码（没查到是干啥的），计算方式是CLOG_BITS_PER_XACT左移1位然后减1。例如默认值为2，二进制为0010，左移一位0100，再减1则为0011

       另外在slru.h中还定义了SLRU段大小（CLOG日志缓冲池是基于SLRU缓冲池实现的）。

       32代表每个CLOG文件（段）由32个页组成，每个段可记录32*2^15=2^20个事务的状态。

#define SLRU_PAGES_PER_SEGMENT  32

       目前事务id为32位，最多有2^32个事务，因此最多需要2^32/2^20=2^12个日志段。

       CLOG以段号命名，因此只需要12位，不过实际上，pg是使用4位16进制数来表示段号，并作为日志名，也就是我们前面看到的0000,0001这种名字。

3. CLOG四元组

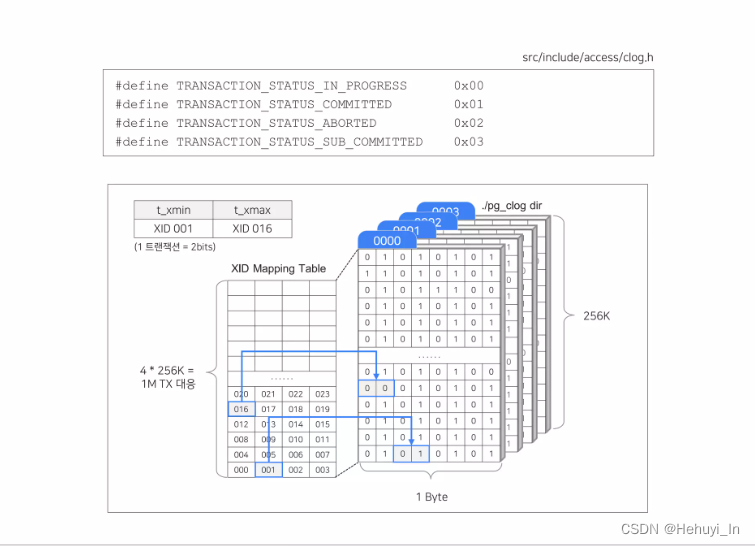

      前面提到，CLOG在逻辑上是一个数组，下标为事务id，值为事务最终状态。那么怎么通过事务id定位它在CLOG中的具体位置并获取事务最终状态？答案就是下面这个四元组：

#define TransactionIdToPage(xid)    ((xid) / (TransactionId) CLOG_XACTS_PER_PAGE)
#define TransactionIdToPgIndex(xid) ((xid) % (TransactionId) CLOG_XACTS_PER_PAGE)
#define TransactionIdToByte(xid)    (TransactionIdToPgIndex(xid) / CLOG_XACTS_PER_BYTE)
#define TransactionIdToBIndex(xid)  ((xid) % (TransactionId) CLOG_XACTS_PER_BYTE)

• TransactionIdToPage：事务id对应在哪个CLOG页
• TransactionIdToPgIndex：事务id对应在上面页中的偏移量
• TransactionIdToByte：事务id对应在上面页中第几个的字节
• TransactionIdToBIndex：事务id对应在上面字节中的哪个bit

例如事务id 756，最终状态是已回滚

• TransactionIdToPage = 756/(2^15)=0 -> 第0号page
• TransactionIdToPgIndex = 756%(2^15)=0 -> 第0号page的756偏移位
• TransactionIdToByte = 756/4=189 -> 第0号page的189个byte
• TransactionIdToBIndex = 756%4=0 -> 该byte的首2位bit

查看clog

hexdump -C ./0000 -s 189 -n 1
# -C 定义导出的格式；-s 指定了从文件头跳过多少字节，默认十进制，0x开头则是十六进制；-n 指定导出多少字节长度

#define TRANSACTION_STATUS_ABORTED          0x02

二、 主要用途

CLOG中保存的事务最终状态用来干什么？答案是用来在可见性判断中确定事务的运行状态。

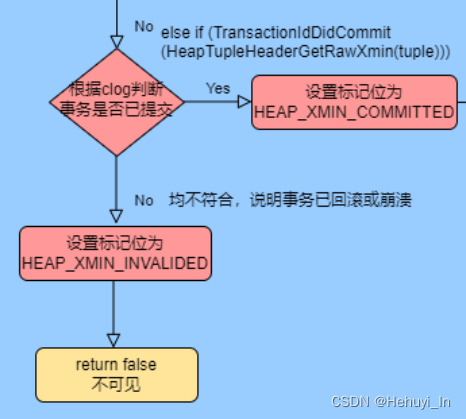

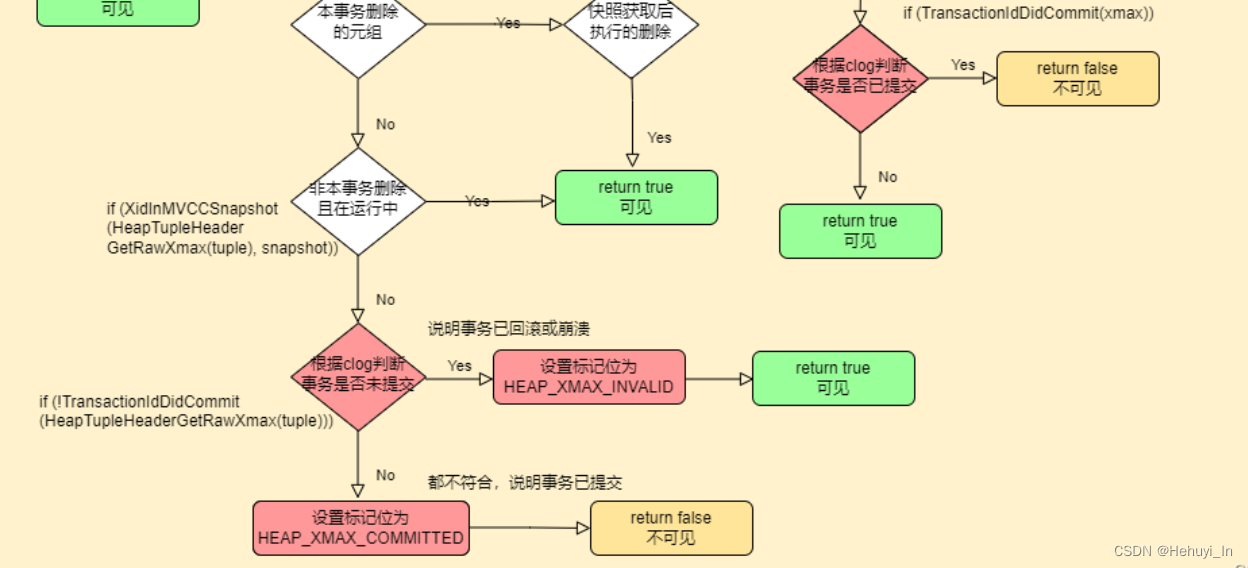

postgresql源码学习（十九）—— MVCC④-可见性判断 HeapTupleSatisfiesMVCC函数_Hehuyi_In的博客-CSDN博客 再回来看看这个复杂的流程图

       可以看到在t_infomask未设置时，会根据clog来判断事务是否提交。之前的文章也有提到过，这样做是为了加速判断，避免每行都需要读取clog文件（或者缓冲区）数据。

       流程图中可以看到，clog主要判断函数为 TransactionIdDidCommit，其实还有一个函数TransactionIdDidAbort也会查询pg_xact目录。另一个TransactionIdIsInProgress函数查的是PGPROC数组，这个函数过于复杂，这里就跳过了。

      除去子事务相关部分，其实这两个函数非常简单

/** TransactionIdDidCommit*      True if transaction associated with the identifier did commit.* Note:*      Assumes transaction identifier is valid and exists in clog.*/
bool                            /* true if given transaction committed */
TransactionIdDidCommit(TransactionId transactionId)
{XidStatus   xidstatus;xidstatus = TransactionLogFetch(transactionId);/** If it's marked committed, it's committed.*/if (xidstatus == TRANSACTION_STATUS_COMMITTED)return true;
…/** It's not committed.*/return false;
}

/** TransactionIdDidAbort*      True iff transaction associated with the identifier did abort.* Note:*      Assumes transaction identifier is valid and exists in clog.*/
bool                            /* true if given transaction aborted */
TransactionIdDidAbort(TransactionId transactionId)
{XidStatus   xidstatus;xidstatus = TransactionLogFetch(transactionId);/** If it's marked aborted, it's aborted.*/if (xidstatus == TRANSACTION_STATUS_ABORTED)return true;
…/** It's not aborted.*/return false;
}

三、 CLOG主要管理函数

       以下函数都在clog.c文件中，按照函数名和注释可以看出主要用途。下面按照pg 14版本简单记录，详情可以查看具体定义。

1. CLOG日志管理器启动

StartupCLOG函数：在pg启动后会调用，以启动CLOG日志管理器

2. CLOG日志管理器初始化

CLOGShmemInit函数：用于在共享内存中初始化CLOG缓冲池。

3. CLOG段创建

BootStrapCLOG函数：在PG安装及CLOGShmemInit函数执行后，会调用本函数创建第一个CLOG文件（0000），本函数会调用ZeroCLOGPage函数

4. CLOG页面初始化

ZeroCLOGPage函数：初始化指定页面为全0

5. CLOG读操作

TransactionIdGetStatus函数：从CLOG文件（缓冲池）中读取日志记录，获取事务状态位

6. CLOG写操作

TransactionIdSetStatusBit函数：设置事务状态位，实际就是在CLOG文件中写该事务对应的CLOG日志记录。

7. CLOG的扩展

ExtendCLOG函数：为新分配的事务id创建CLOG一个新页，以供日志记录写入

8. 构建CLOG页时创建XLOG记录

WriteZeroPageXlogRec函数：当创建新CLOG页时，调用本函数创建一条” CLOG_ZEROPAGE”类型的XLOG记录，保存所创建的CLOG页号，用于在系统崩溃或恢复时重建CLOG

9. CLOG的REDO操作

clog_redo函数：前面提到在创建新CLOG页时会记XLOG日志，在REDO执行过程中，当遇到CLOG_ZEROPAGE和CLOG_TRUNCATE类型的XLOG记录时，则由该函数处理

10. 创建检查点时CLOG的操作

CheckPointCLOG函数：创建检查点时，调用该函数将脏CLOG页写入磁盘

11. CLOG删除

TruncateCLOG函数：以CLOG段为单位，删除已经过时的事务id（由AdvanceOldestClogXid函数确定哪些已经过时）对应的事务状态记录文件

12. CLOG关闭

旧版本在ShutdownCLOG函数，pg 14中没有该函数了

参考

《PostgreSQL数据库内核分析》第7章

https://www.interdb.jp/pg/pgsql05.html#_5.4.

[2021-06-17]PostgreSQL事物提交日志信息clog解析_qxy0503的博客-CSDN博客

hexdump的用法_lijun5635的博客-CSDN博客_hexdump 大小端

PostgreSQL DBA(22) - MVCC#2(commit log)_ITPUB博客

https://www.slideshare.net/pgday_seoul/pgdayseoul-2017-3-postgresql-wal-buffers-clog-buffers-deep-dive
