旋转编码器RGB-LED调光

在本文中，将使用 Arduino 和旋转编码器进行 RGB LED 颜色控制。我们将旋转旋转编码器来分配值。红色、绿色和蓝色将合并以显示基于该值的全新颜色。在这里，使用具有红色、绿色和蓝色的单 RGB 颜色 LED，也可以使用长 RGB LED 灯条。此外，还可以使用任何 RGB 颜色 LED 来使用此程序代码调节颜色。

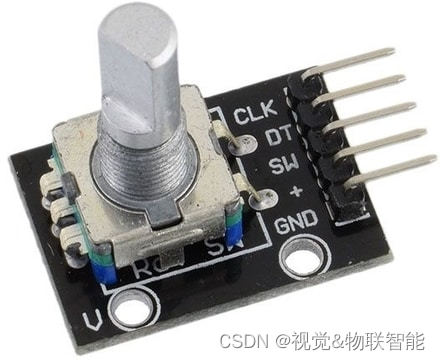

1、旋转编码器介绍

旋转编码器也称为轴编码器。它是一种机电设备，可将轴或轴的位置或运动转换为模拟或数字输出信号。旋转编码器主要有两种：

绝对编码器
增量编码器

在这里插入图片描述

绝对编码器的输出显示轴位置，使其成为角度传感器。增量编码器的输出提供有关轴运动的信息，这些信息通常在其他地方处理成位置、速度和距离等信息。

旋转编码器如何工作

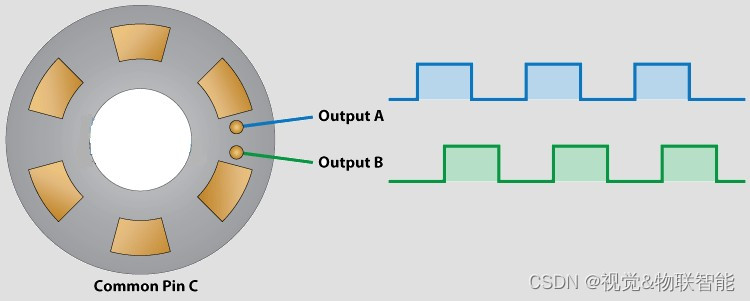

编码器具有一个带有均匀间隔接触区域的圆盘，该圆盘连接到公共引脚 C 和另外两个单独的触点引脚 A 和 B，如下所示：

在这里插入图片描述

当圆盘开始逐步转动时，A、B脚开始接触公共脚，从而分别产生两个方波输出信号。

如果我们只计算信号的脉冲数，则两个输出中的任何一个都将用于确定旋转位置。但是，如果我们也想演示旋转方向，我们想同时考虑两个信号
