以下内容源于朱有鹏嵌入式课程的学习与整理，如有侵权请告知删除。

一、并口的简介

1、并口的含义

并口的含义，可以从AR0130或OV9712的原理图中形象地理解。

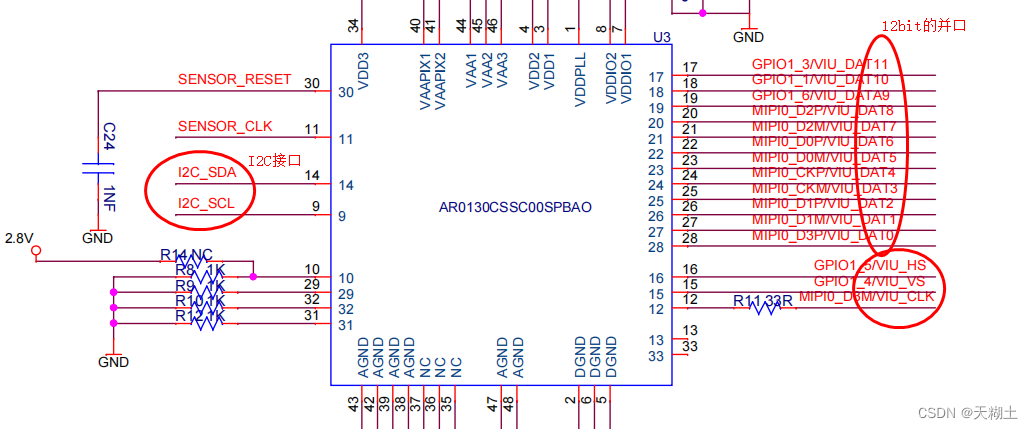

如下图所示，AR0130采用12bit的并口向SoC传输图像数据信息，而SoC和AR0130之间通过I2C接口来传递控制信息。

2、补充说明

（1）并口传输的是非差分的电平信号。

（2）并口sensor目前属于比较低端、老旧的产品。新型的像素比较高的sensor一般都采用MIPI、LVDS或HISPI接口，这些接口都采用差分信号传输信息。

二、LVDS的简介

1、LVDS的含义

LVDS是英文“low voltage differential signal”的缩写，中文意思是“低电压差分信号”。

2、补充说明

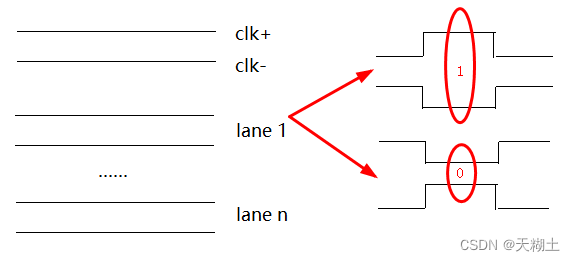

（1）接口由一组差分clock和若干组差分信号线组成。

（2）LVDS主要用于视频传输的两个领域，即视频采集领域（camera和主控）、显示领域（LCD与主控）。

（3）LVDS传输的是差分信号，其抗干扰性强，因此传输距离远，另外也允许通过提高时钟频率来提升带宽。

（4）LVDS数据线的组数越多则带宽越大，时钟频率越高则带宽越大（但时钟频率变高，抗干扰能力就会变差，传输距离就会变短）。

（5）并口、LVDS可以互相转换，但是需要专门的电平转换芯片。

三、MIPI

1、MIPI的含义

MIPI是“mobile industry processor interface”的缩写，中文意思是“移动工业处理器接口”。

2、补充说明

（1）MIPI接口由一组差分clock和1~4组差分信号线组成。

（2）MIPI和LVDS虽然都是差分对信号，但是不兼容，不能直接对接。

（3）MIPI的架构层次更分明，可以认为MIPI是LVDS的升级版。

（4）MIPI数据线的组数越多则带宽越大，时钟频率越高则带宽越大（但时钟频率变高，抗干扰能力就会变差，传输距离就会变短）。

（5）MIPI、LVDS、并口之间可以互相转换，但是需要专门的电平转换芯片。

（6）目前主流的sensor一般都使用MIPI接口。

四、总结

（1）低端、数据量小的就用电平信号接口，高端的、数据量大的就用差分信号接口。

（2）只有物理层、协议层、应用层对接，才能进行通信。

（3）因为历史原因，很多行业会使用不同的接口标准，必要时需要进行转换。
