前言

本次实验以 STM32F407VET6 芯片为MCU，使用 25MHz 外部时钟源。
以太网PHY层芯片为 LAN8720A，由MCU引脚 PA8 提供时钟。
LAN8720A引脚 与 MCU引脚 连接关系如下：

一、使用STM32CubeMX----新建工程

步骤1：打开 STM32CubeMX 软件

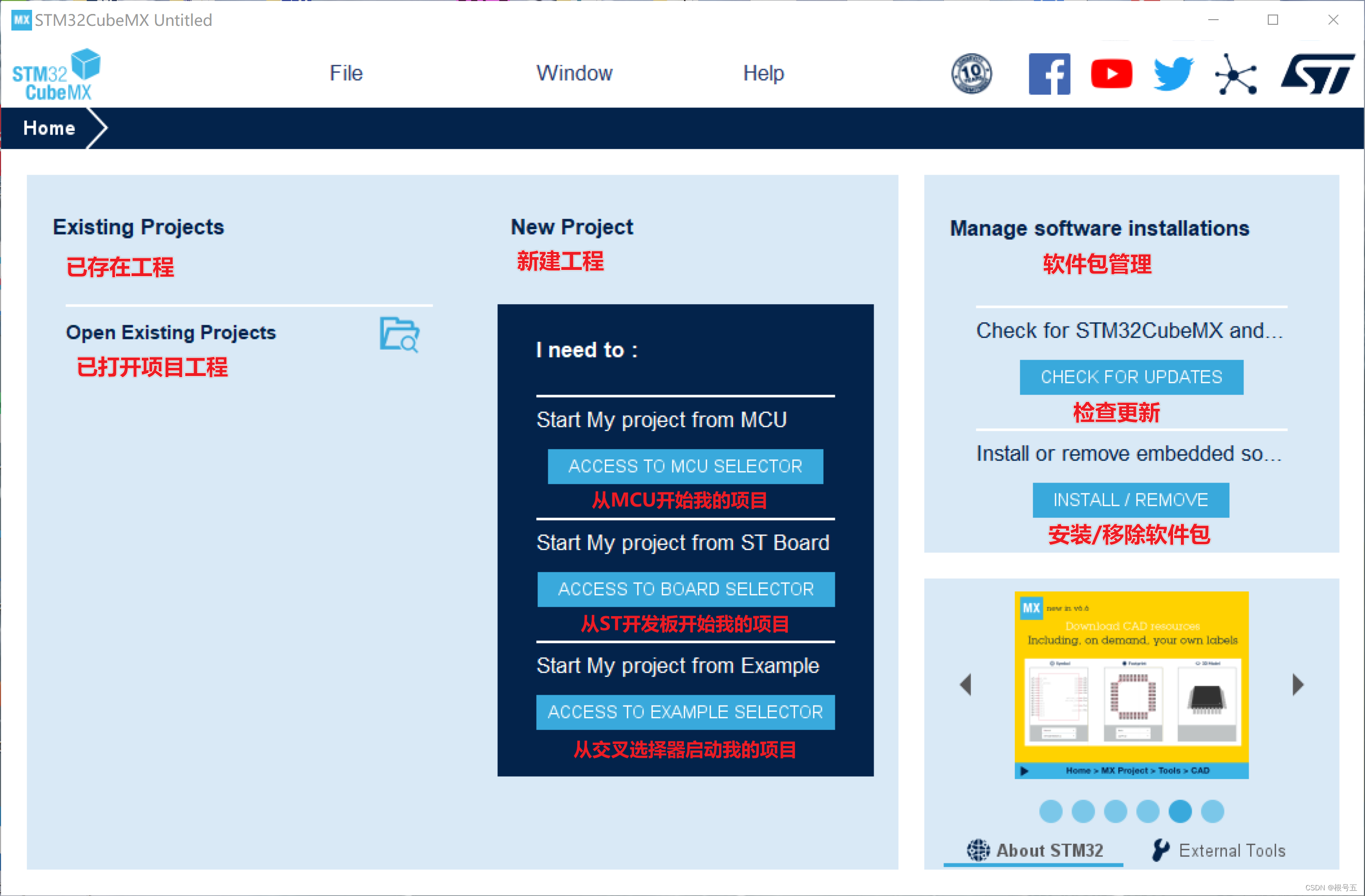

具体 STM32CubeMX 界面如下：

步骤2：选择 从MCU开始我的项目

步骤3：选择MCU芯片

我们本次实验选择 STM32F407VET6 芯片做 MCU。

进入工程编辑，具体界面如下：

步骤4：设置烧写方式为 SWD模式

这一步必须选择一种烧写方式，否则烧写一次程序后，芯片中就没法再次烧写程序了。需要硬件重启才可以重新烧写程序。

STM32烧写程序连接方式详解

步骤5：设置时钟源

设置外部晶振为芯片系统时钟源。

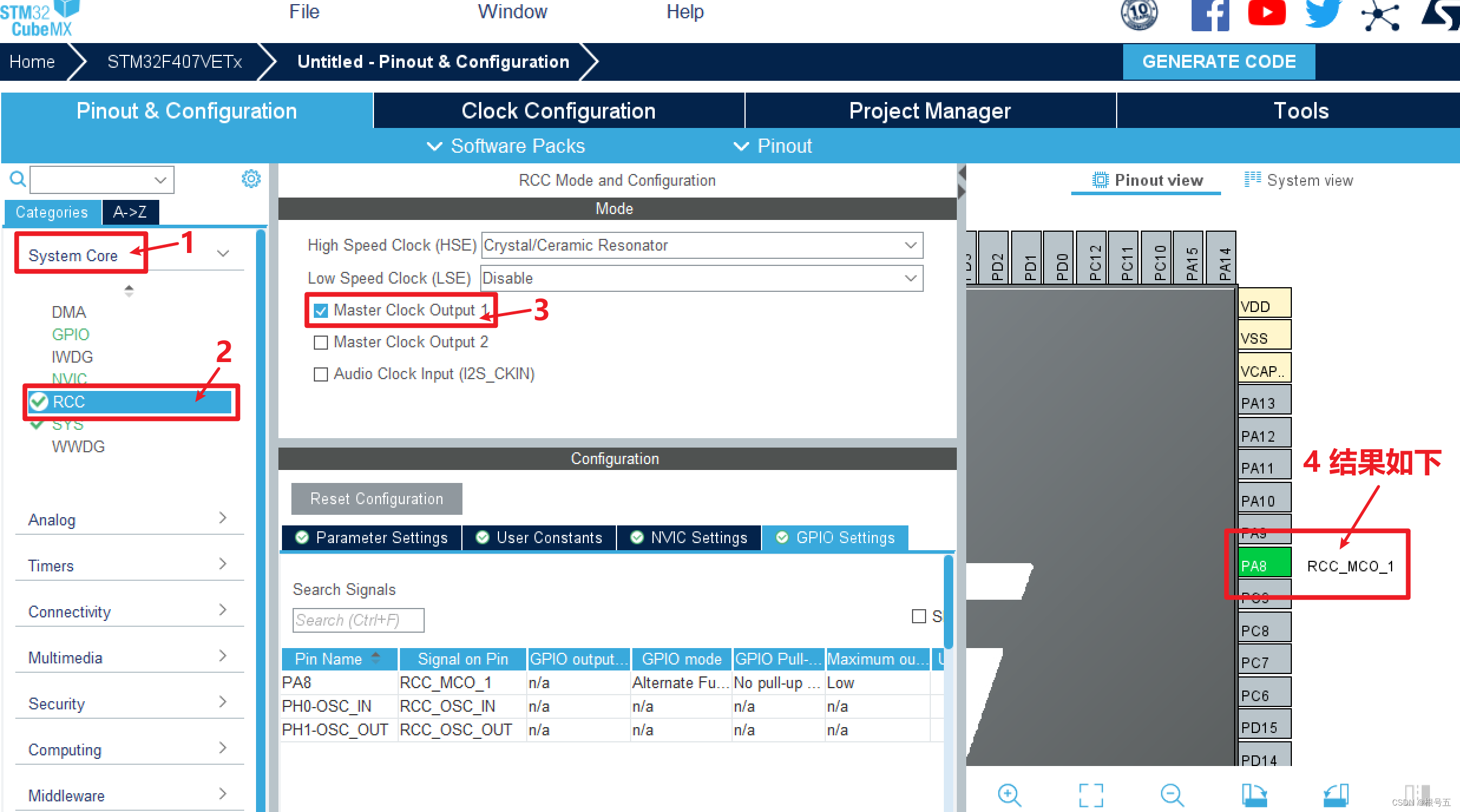

配置输出时钟引脚 PA8，给 LAN8720A以太网芯片提供时钟。

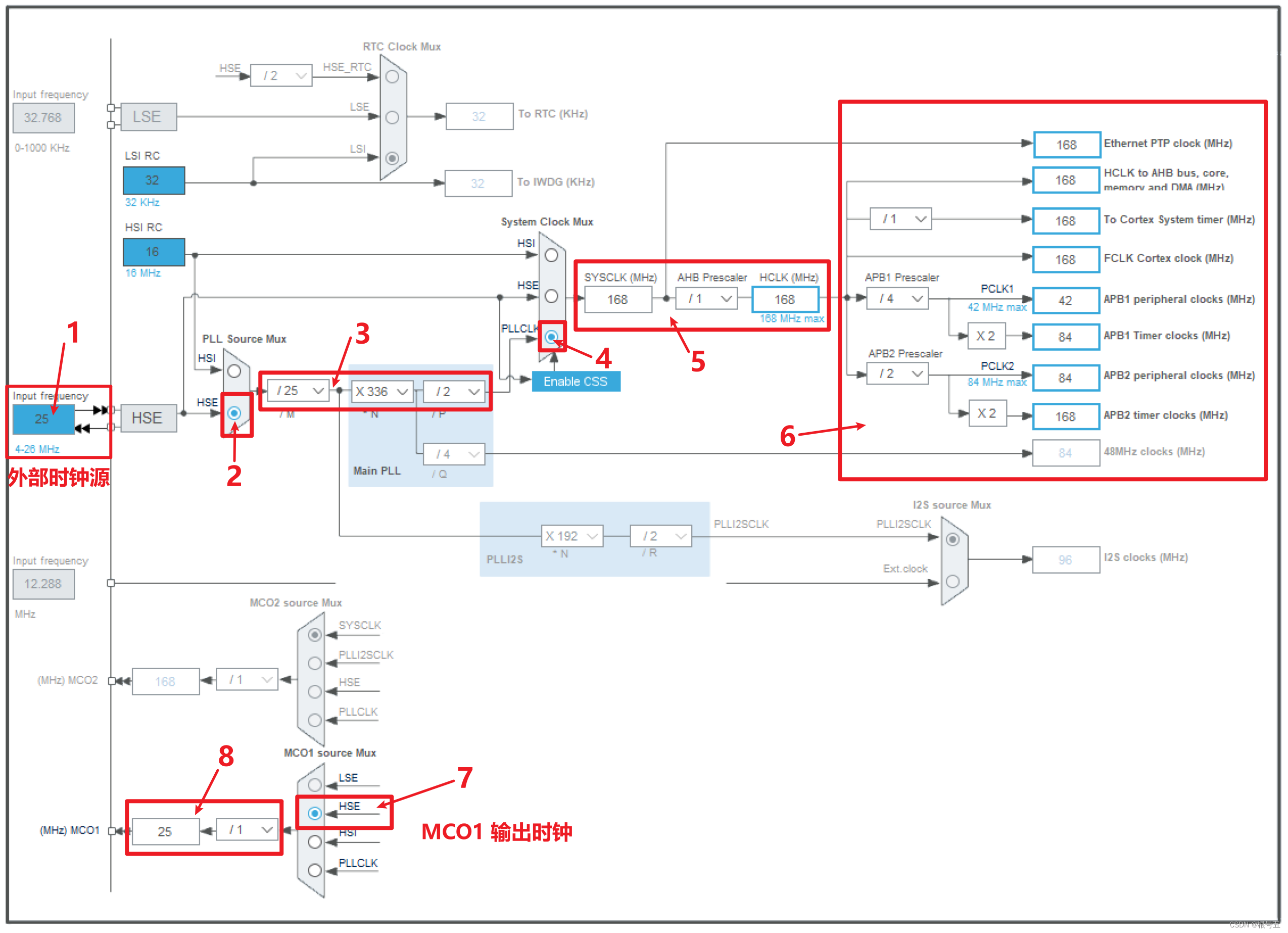

步骤6：设置时钟

STM32F407 时钟最大频率为 168MHz，所以设置系统失踪SYSCLK = 168MHz。
设置 MCO1 输出时钟为 25MHz。

步骤7：以太网配置

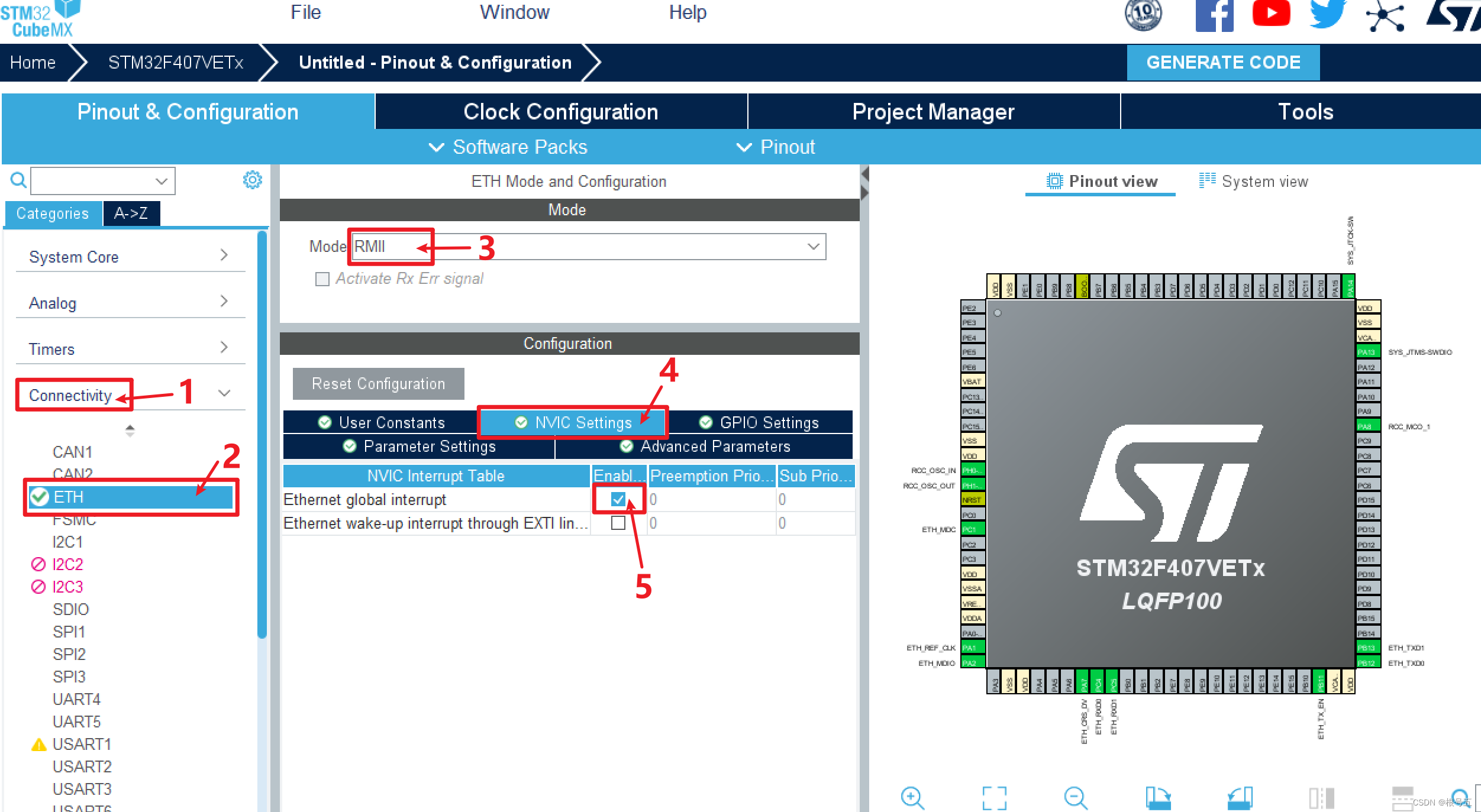

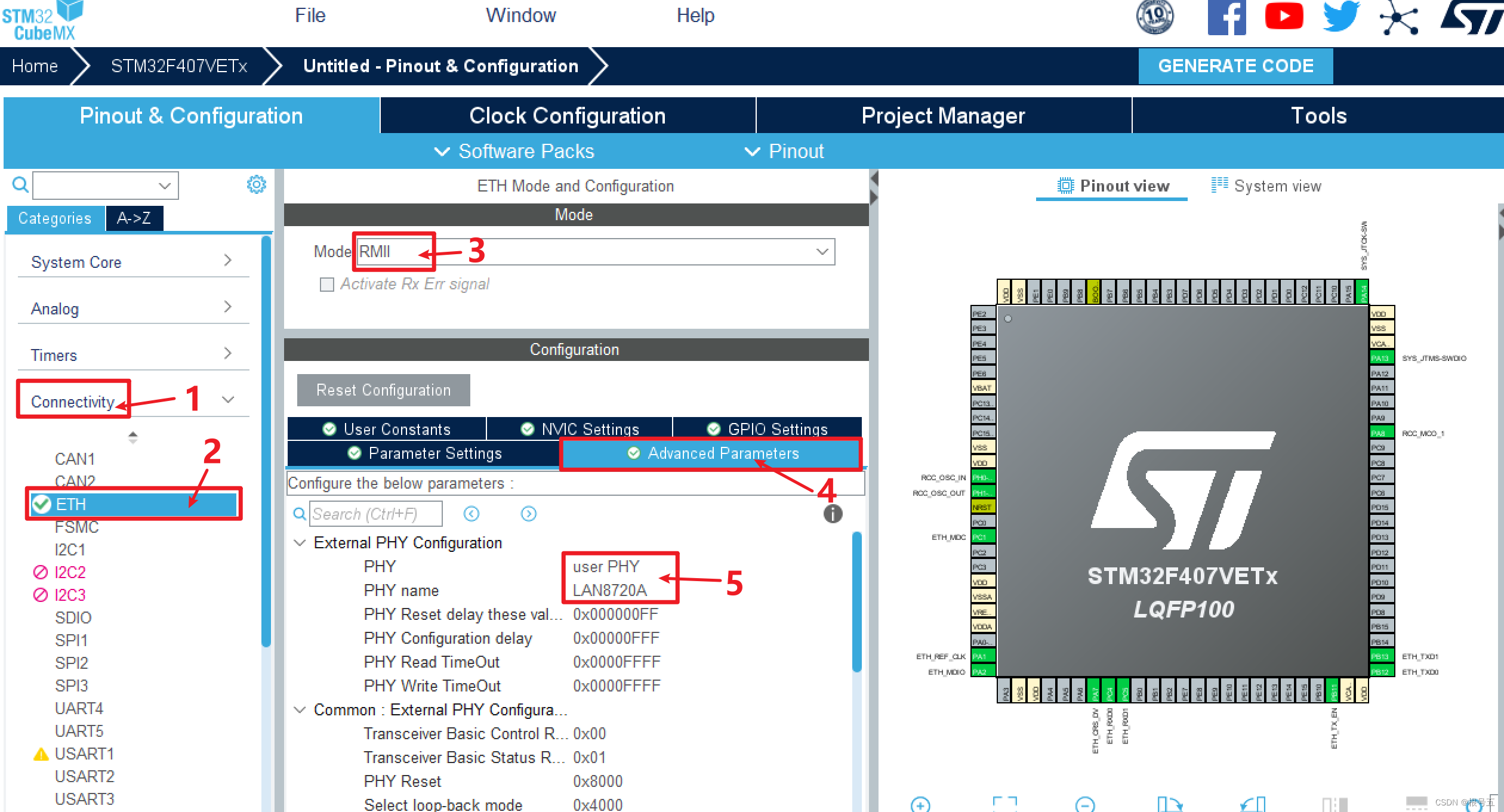

1. ETH配置

勾选接收中断

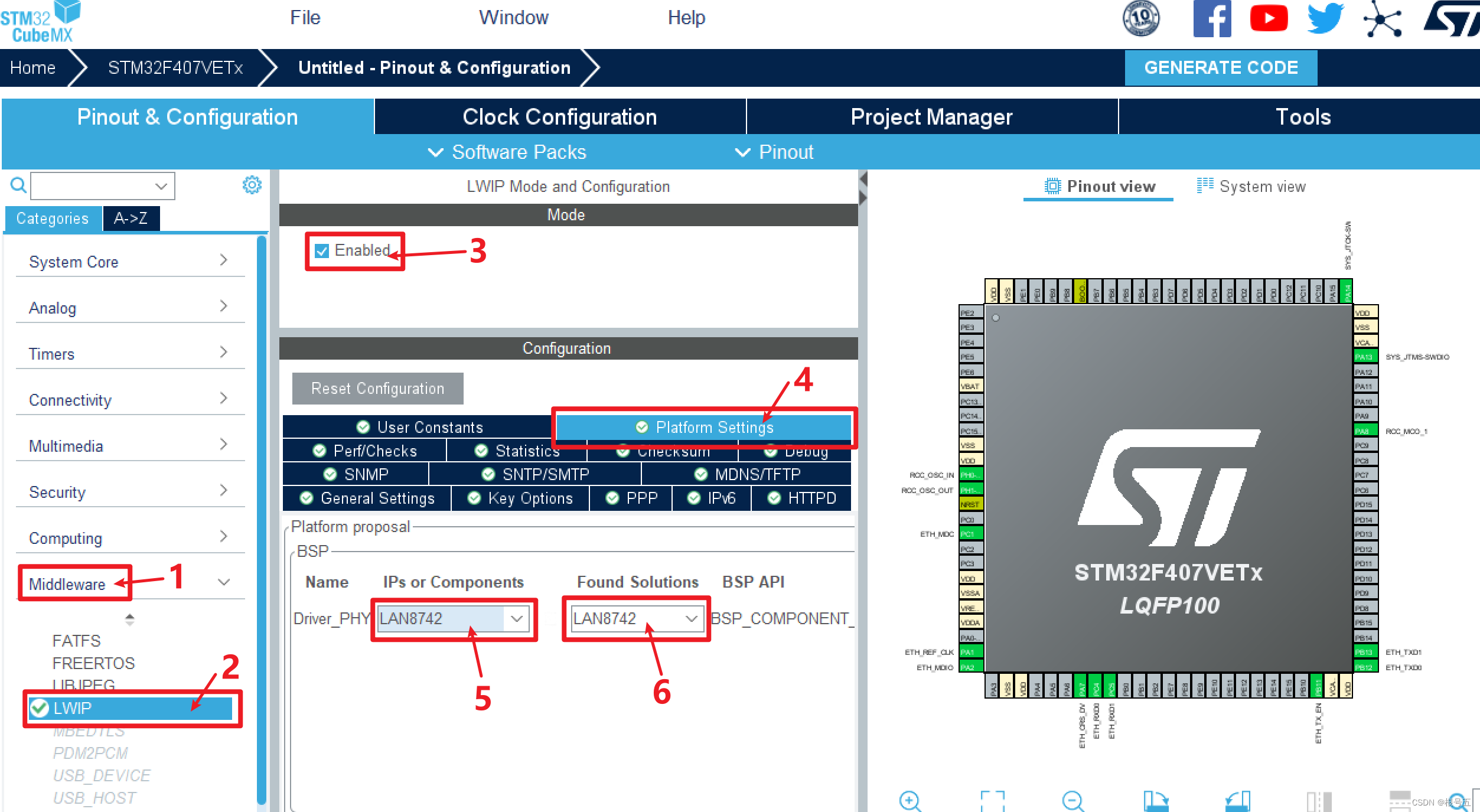

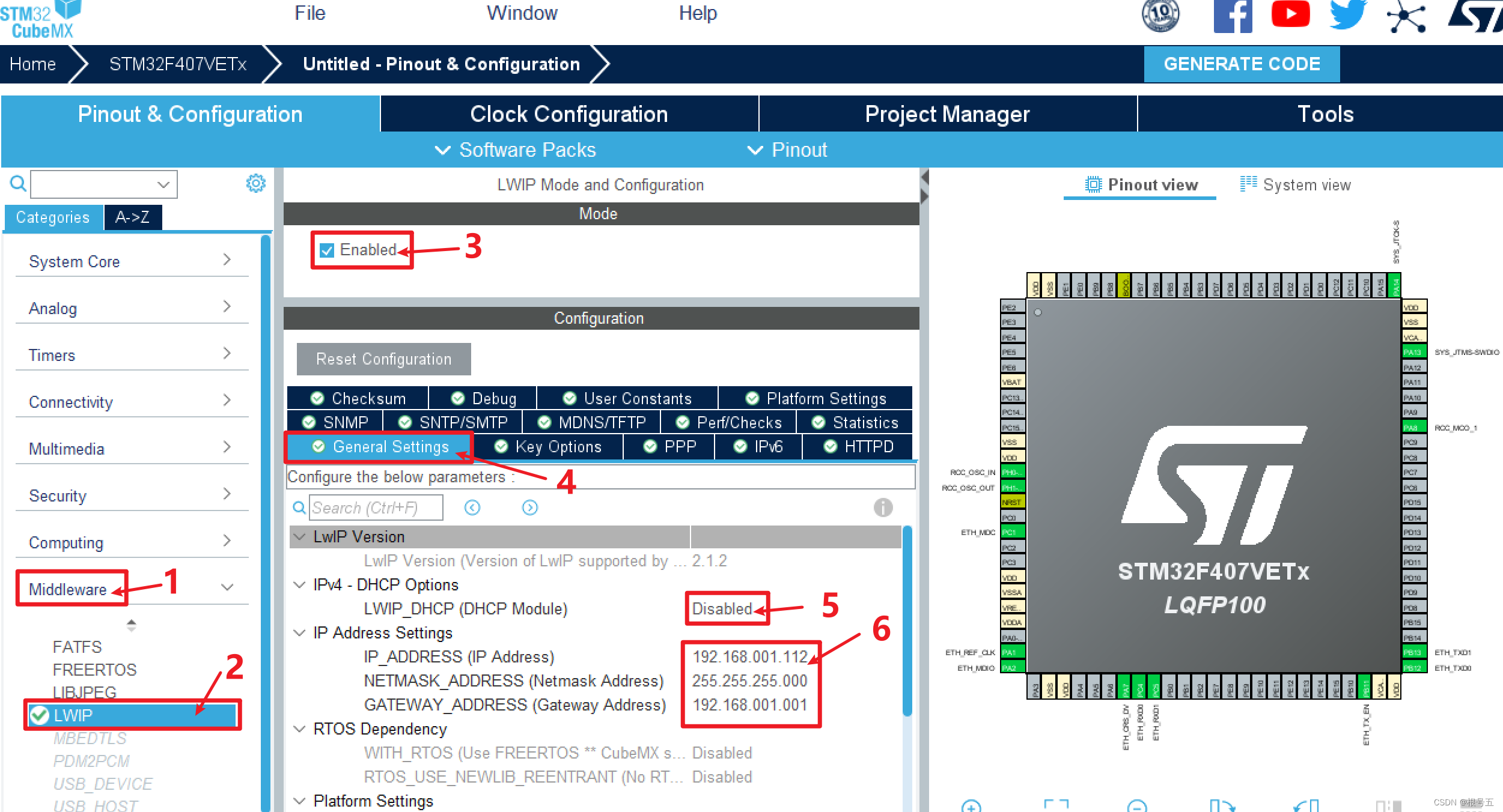

2. LWIP配置

选择手动配置IP

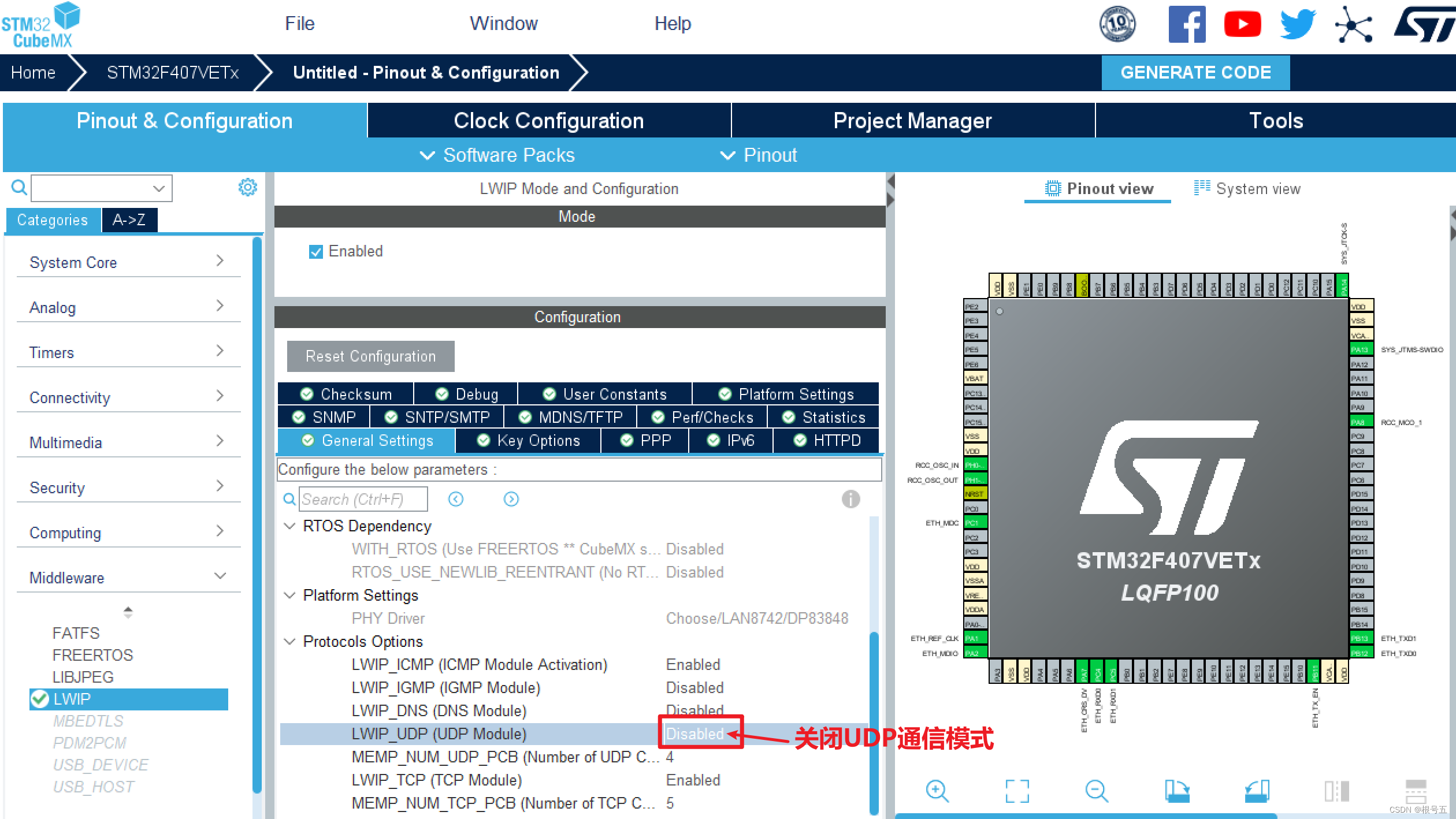

关闭UDP通信模式

3. 复位引脚配置

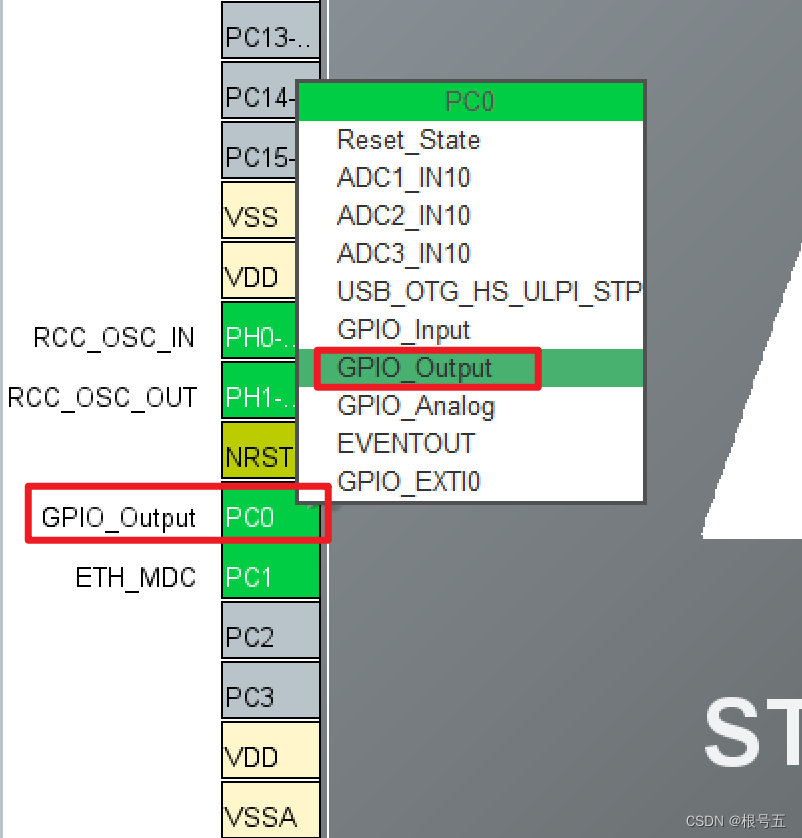

鼠标左键点击 PC0 引脚，选择 GPIO_Output 模式。

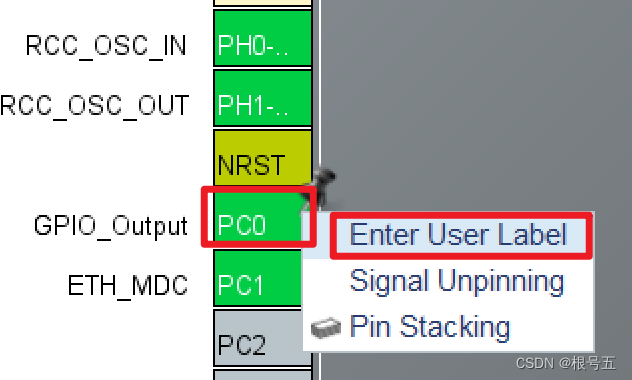

鼠标右键点击 PC0 引脚，点击 Enter User Label，输入用户标签。

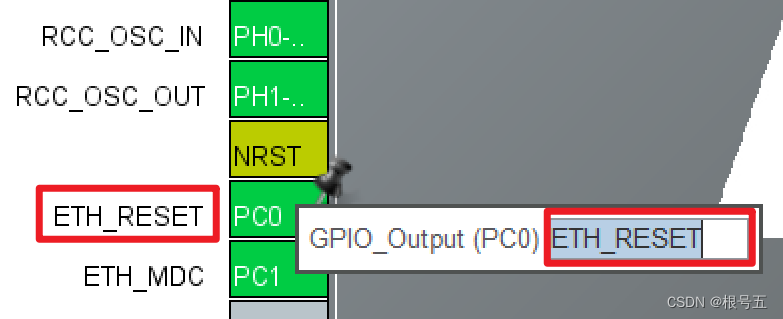

结果如下：

步骤8：项目编辑

步骤9：代码生成编辑

步骤10：点击 GENERATE CODE 生成代码

新建的工程，已经生成，接下来就是对工程代码的编辑。

二、使用keil5----编辑程序

想要使用keil5打开工程，需要电脑先安装 keil5编译环境，具体操作流程。
可以点击下方文章链接：Keil5编译环境搭建流程

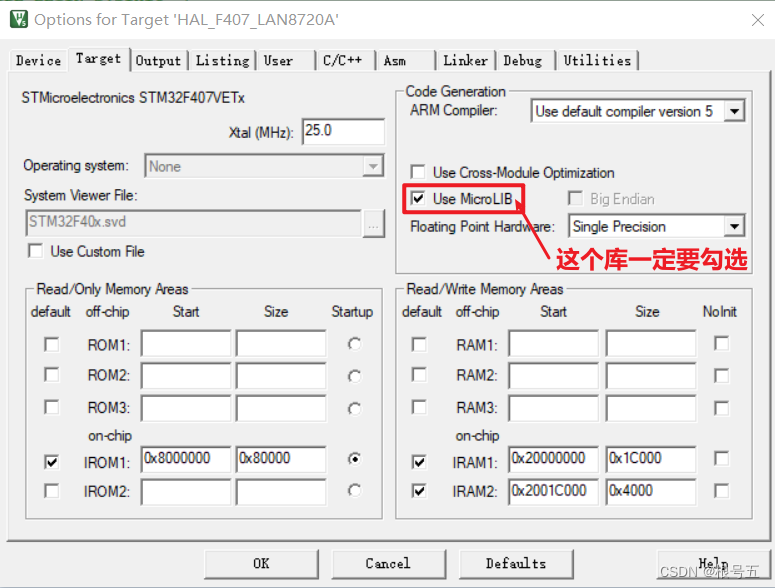

步骤1：勾选 Use MicroLIB 库

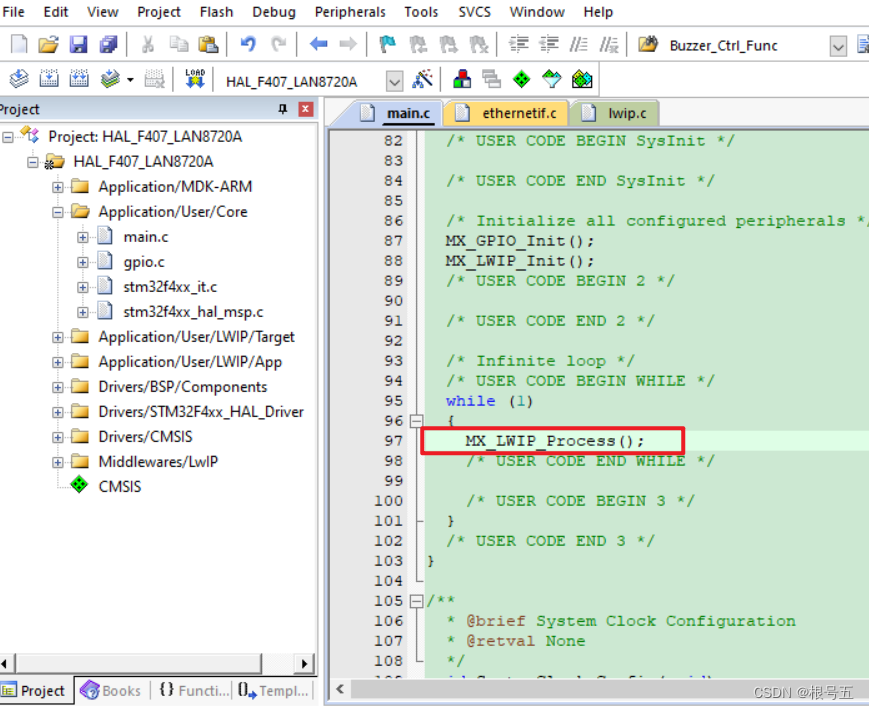

步骤2：在main函数循环中添加 MX_LWIP_Process() 函数

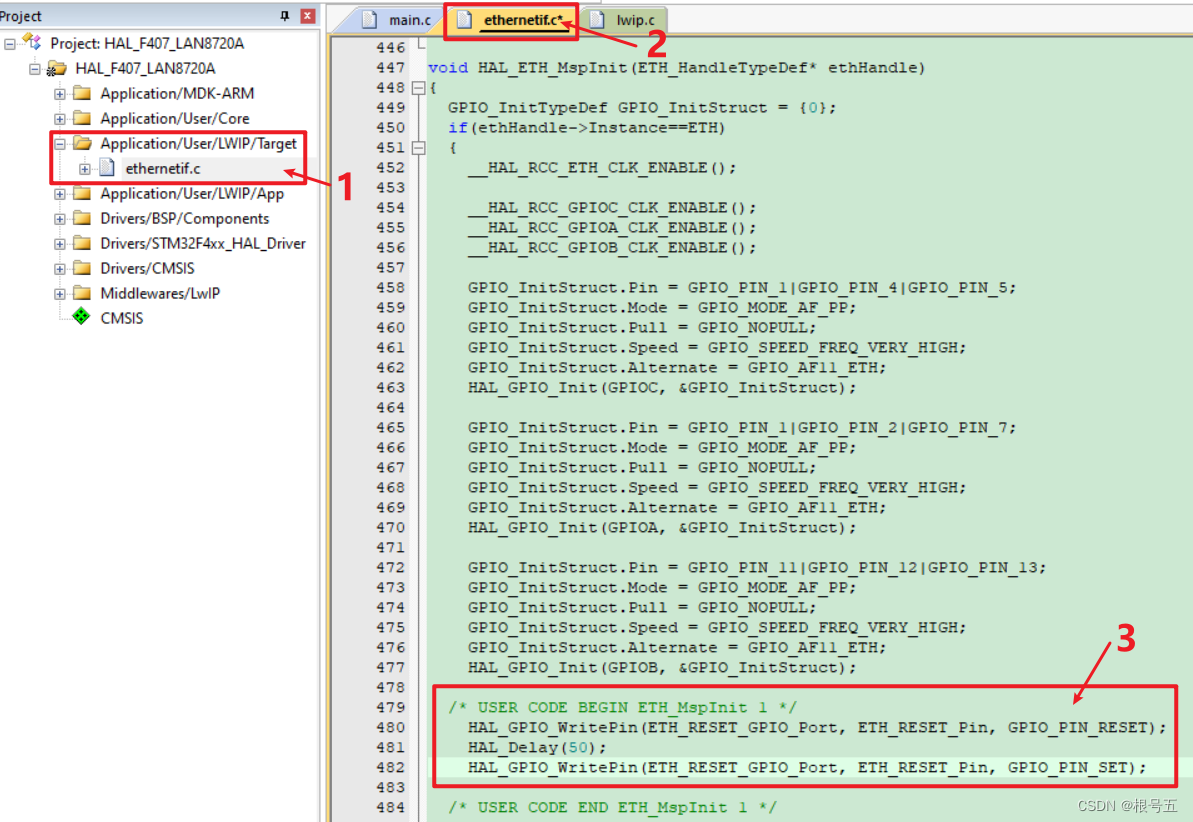

步骤3：添加复位使能代码

连接 以太网LAN8720A 芯片 复位引脚 PC0 拉低拉高一下

HAL_GPIO_WritePin(ETH_RESET_GPIO_Port, ETH_RESET_Pin, GPIO_PIN_RESET);
HAL_Delay(50);
HAL_GPIO_WritePin(ETH_RESET_GPIO_Port, ETH_RESET_Pin, GPIO_PIN_SET);

添加到 void HAL_ETH_MspInit(ETH_HandleTypeDef* ethHandle) 函数中

编译一下，没有问题就可以烧写到开发板。

三、配置电脑的以太网

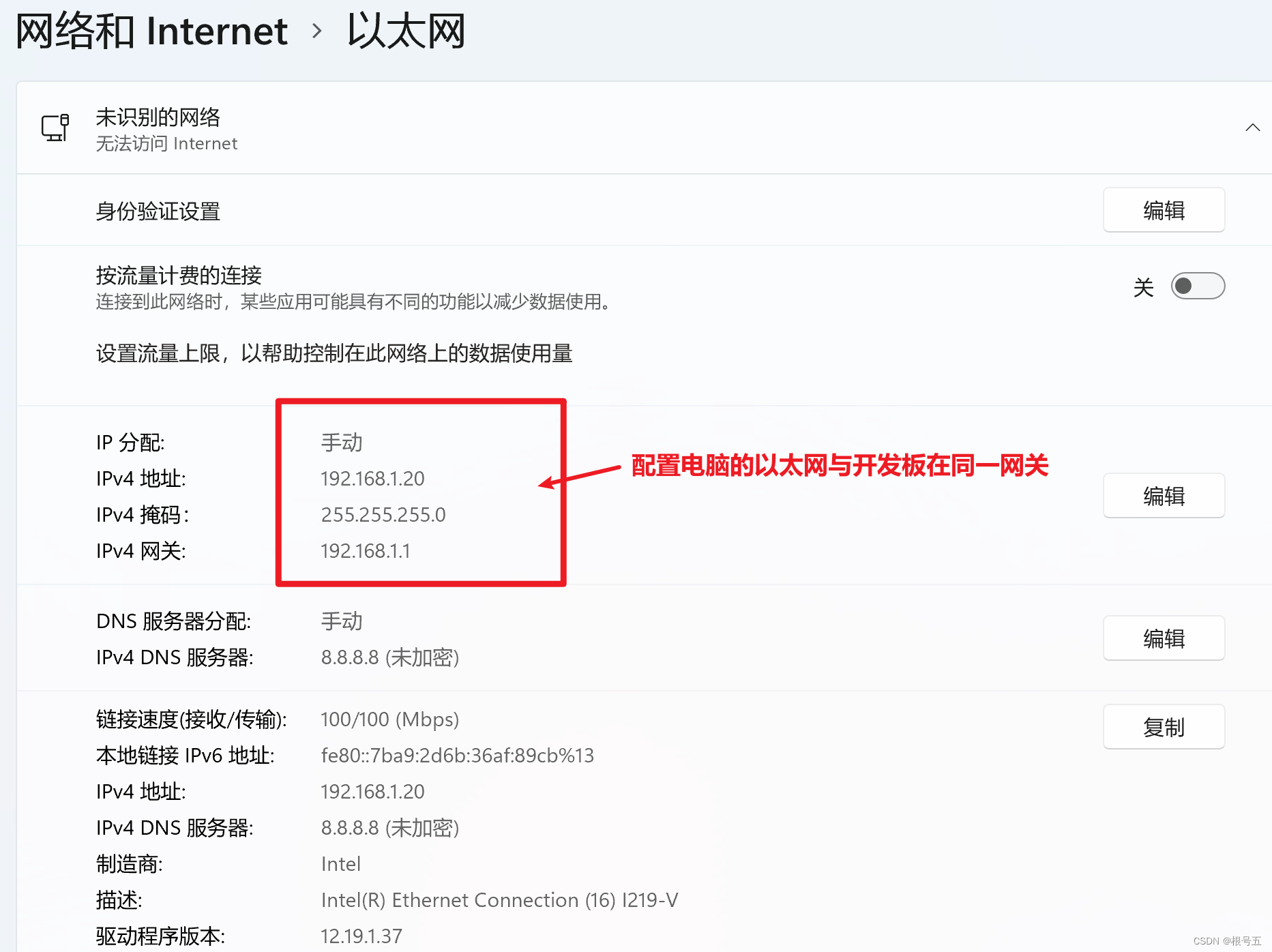

配置电脑的以太网为 手动分配ip

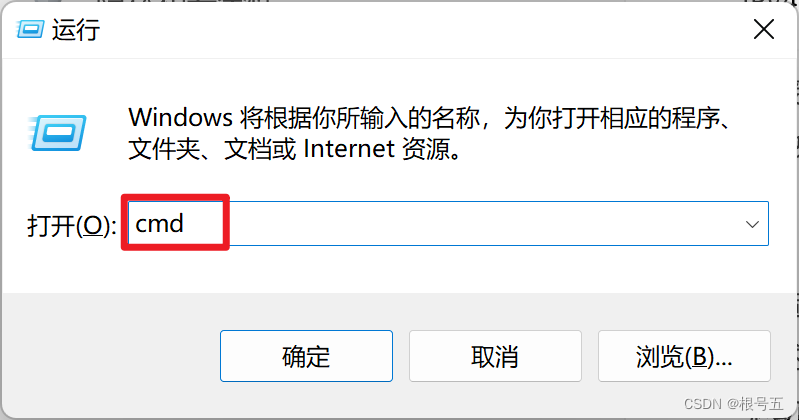

Win+R 输入 cmd ，然后回车

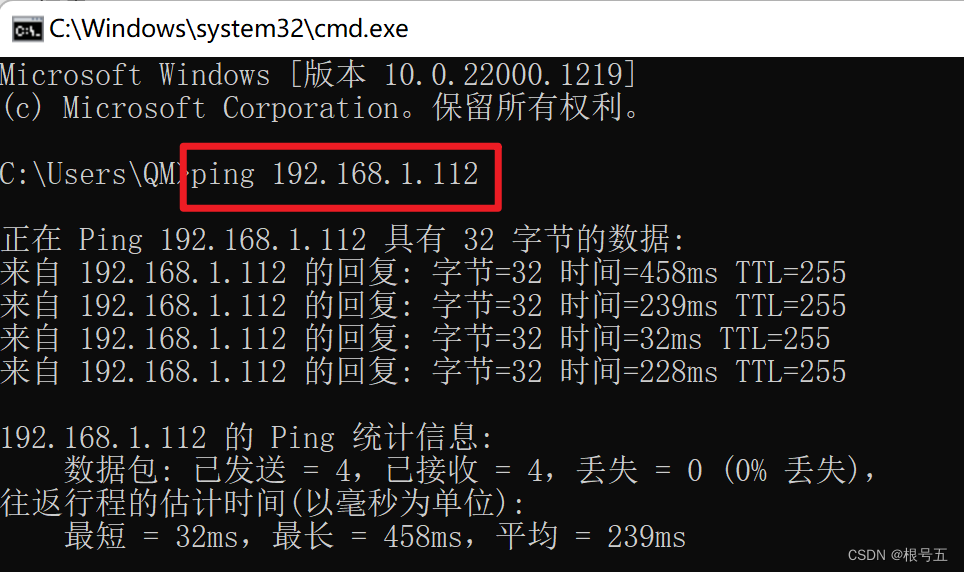

输入 ping开发板的IP： ping 192.168.1.112，然后回车
以下现象说明 ping 通了。
