任务描述

某公司最近由于业务迅速发展和对网络可靠性的要求，使用了两台高性能交换机作为核心交换机，接入层交换机与核心层交换机互联，形成冗余结构，来满足网络的可靠性，达到最佳的工作效率。生成树技术（STP）可以在交换机网络中消除第二层环路，但收敛速度需要较长时间，这里可采用快速生成树技术（RSTP）。RSTP的标准为IEEE802.1w，它改进了STP，缩短了网络的收敛时间。RSTP的收敛速度最快可以缩短大1秒之内，在拓扑发生变化时能快速恢复网络的连通性。

任务要求

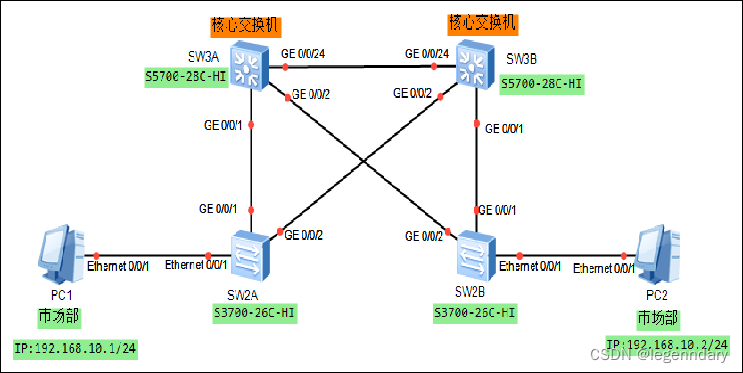

（1）避免网络环路，网络拓扑图如图

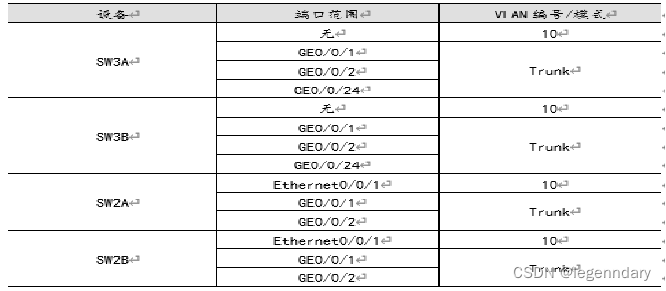

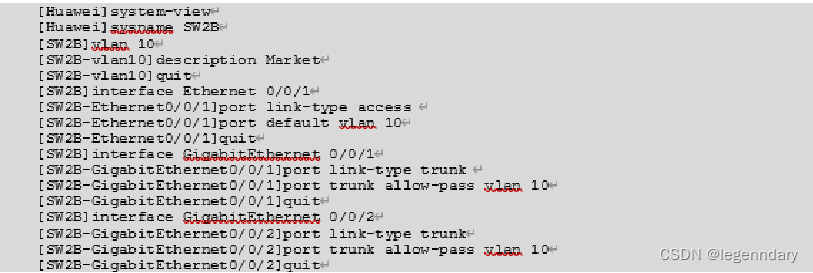

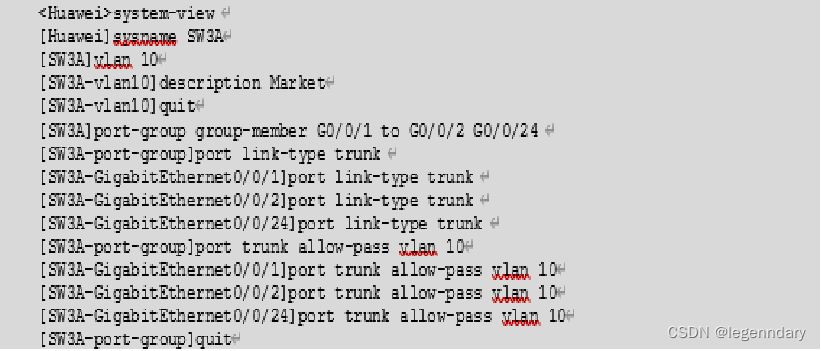

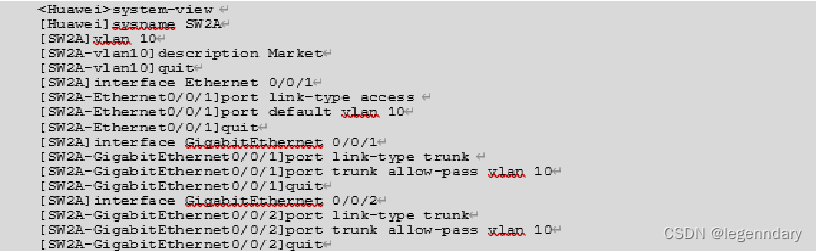

2）在SW3A、SW3B、SW2A和SW2B上划分VLAN10，端口的分配如表

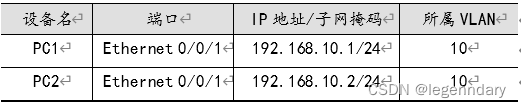

（3）PC1～PC2的端口IP地址设置如表

（4）配置交换机的RSTP功能，加快网络拓扑收敛。要求核心交换机有较高优先级，SW3A为根交换机，SW3B为备用根交换机，从SW3A到SW2A的链路和SW3A到SW2B的链路为主链路。

知识准备

1． STP的由来

为了解决冗余链路引起的问题，IEEE通过了IEEE 802.1d协议，即生成树协议（Spanning Tree Protocol，STP）。IEEE 802.1d协议通过在交换机上运行一套复杂的算法，使冗余端口置于“阻塞状态”，使得网络中的计算机在通信时只有一条链路生效，而当这个链路出现故障时，IEEE 802.1d协议将会重新计算出网络的最优链路，将处于“阻塞状态”的端口重新打开，从而确保网络连接稳定可靠。生成树协议目前常见的版本有STP（生成树协议IEEE 802.1d），RSTP（快速生成树协议IEEE 802.1w），MSTP（多生成树协议IEEE 802.1s）。生成树算法是利用SPA算法，在存在交换环路的网络中生成一个没有环路的树形网络。运用该算法将交换网络冗余的备份链路逻辑上断开，当主要链路出现故障时，能够自动切换到备份链路，保证数据的正常转发。

2．STP的术语

（1）桥（Bridge）因为性能方面的限制等因素，早期的交换机一般只有两个转发端口，所以那时的交换机常常被称为“网桥”，或简称“桥”。在IEEE的术语中，“桥”这个术语一直沿用至今，但并不只是指只有两个转发端口的交换机了，而是泛指具有任意多个端口的交换机。

（2）桥的MAC地址（Bridge MAC Address）一个桥有多个转发端口，每个端口有一个MAC地址。通常，交换机会把端口编号最小的那个端口的MAC地址作为整个桥的MAC地址。

3．STP树的生成过程 STP树的生成过程主要分为以下4步。

①选举根桥（Root Bridge），作为整个网络的根。

②确定根端口（Root port，RP），确定非根交换机与根交换机链接最优的端口。

③确定指定端口（Designated Port，DP），确定每条链路与根桥连接最优的端口。

④阻塞备用端口（Alternate Port，AP），形成一个无环网络。

（1）选举根桥

根桥是STP树的根节点。要生成一棵STP树，首先要确定出一个根桥。根桥是整个交换网络的逻辑中心，但不一定是它的物理中心。当网络的拓扑发生变化时，根桥也可能会发生变化。运行STP的交换机（简称STP交换机）会相互交换STP协议帧，这些协议帧的载荷数据被称为BPDU（ Bridge Protocol Data Unit，网桥协议数据单元）。BPDU中包含了与STP相关的所有信息，其中包含了BID。交换机间选举根桥主要由步骤如下。

①STP交换机初始启动之后，都会认为自己是根桥，并在发送给其他交换机的BPDU中宣告自己是根桥。

②当交换机从网络中收到其他设备发送过来的BPDU的时候，会比较BPDU中的根桥BID和自己的BID，较小的BID将作为根桥BID。

③交换机间通过不断地交互BPDU，同时对BID进行比较，直至最终选举出一台BID最小的交换机作为根桥。

（2）确定根端口

根桥确定后，其他没有成为根桥的交换机都被称为非根交换机。一台非交换机可能通过多个端口与根交换机通信，为了保证从非根交换机到根交换机的工作路径是最优且唯一的，就必须从非根交换机的端口中确定出一个被称为“根端口”的端口，由根端口作为非根交换机与根交换机设备之间进行报文交互。因此，一台非根桥设备上最多只能有一个根端口，根端口的确定过程如下。

①比较根路径开销，较小的为根端口；

②比较上行设备的BID，BID较小的端口为根端口；

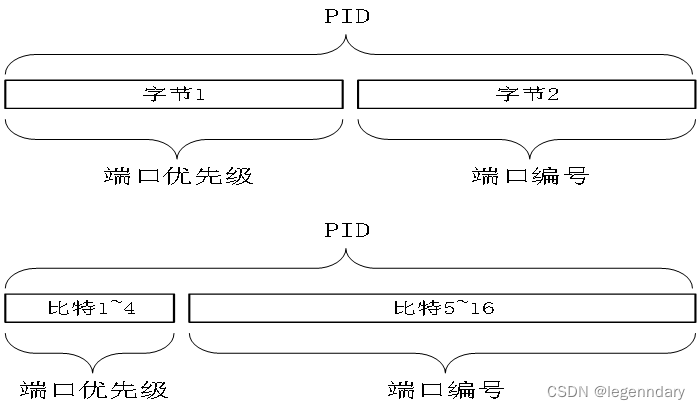

③比较发送方端口ID，较小的端口为根端口。

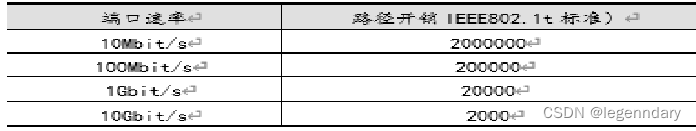

STP把根路径开销(Root Path Cost, RPC）作为确定根端口的一个重要依据。一个运行STP的网络中，某个交换机的端口到根桥的累计路径开销（即从该端口到根桥所经过的所有链路的路径开销总和）称为该端口的RPC。链路的路径开销与端口速率有关，端口转发速率越大，路径开销就越小。端口速率与路径开销的对应关系如表

（3）确定指定端口指定端口也是通过比较RPC来确定的，RPC较小的端口将成为指定端口。如果RPC相同，则需要比较BID、PID等。根桥上不存在任何根端口，只存在指定端口。

（4）阻塞备用端口

①确定根端口和指定端口后，所有剩余端口称为备用端口。STP会对备用端口进行逻辑阻塞。 ②备用端口被逻辑阻塞后，STP树的生成过程便告完成。

4．STP的端口状态

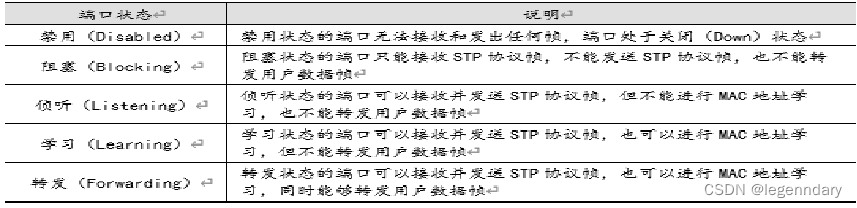

STP将端口的状态分为5种：禁用状态、阻塞状态、侦听状态、学习状态和转发状态。这些状态的迁移用于防止网络STP收敛过程种可能存在的临时环路

(1） STP交换机的端口在初始启动时，会从禁用状态进入阻塞状态。在阻塞状态下，端口只能接收和分析BPDU，但不能发送BPDU。

(2）如果端口被选为根端口或指定端口，则会进入侦听状态，此时端口接收并发送 BPDU，这种状态会持续一个转发延迟的时间长度，默认为15s。

(3）如果没有因“意外情况”而回到阻塞状态，则该端口会进入学习状态，并在此状态持续一个转发延迟的时间长度。处于学习状态的端口可以接收和发送 BPDU，同时开始构建MAC地址表，为转发用户数据帧做好准备。处于学习状态的端口仍然不能转发用户数据帧，因为此时网络中可能还存在因STP树的计算过程不同步而产生的临时环路。

(4）端口由学习状态进入转发状态，开始用户数据帧的转发工作。

(5）在整个状态的迁移过程中，端口一旦被关闭或发生了链路故障，就会进入禁用状态；在端口状态的迁移讨程中，如果端口的角色被判定为非根端口或非指定端口，则其端口状态会立即退回到阻塞状态
