645仪表以JSON格式上发方法
1.概述
之前我们已经介绍了Modbus RTU仪表实现JSON格式上发云服务器的方法，类似的现在也可以支持645协议的仪表通过JSON格式上发服务器。
卓岚实现645仪表转JSON网关的特点有：
1.提供透传、MQTT、POST、GET等上位机协议，结合JSON格式进行传输。
2.下位机完全符合国标97版645协议规范，支持一个网关总线连接32台电表。
3.设计方法完全界面话操作，无需专业的编程知识，简单易用。
卓岚的MQTT网关种类繁多，有如下几种类型：
| 设备类型 | 通讯类型 | 型号 |
|---|---|---|
| 成品设备 | 4G+以太网方式 | ZLAN8303-7 ↴ |
| 成品设备 | 以太网 | ZLAN5143 ↴ |
| 成品设备 | Wifi+以太网 | ZLAN7144 ↴ |
| 成品设备 | Wifi | ZLAN7146 ↴ |
| 成品设备 | Zigbee方式 | ZLAN9543+ZLAN9500 ↴ |
| 成品设备 | Lora方式 | ZLAN9743+ZLAN9700 ↴ |
| 内嵌模块 | 内嵌网关模块（以太网） | ZLSN2043S ↴ |
| 内嵌模块 | 内嵌网关模块（wifi） | ZLSN7046T ↴ |
| 内嵌模块 | 内嵌网关模块（wifi+以太网） | ZLSN7044 ↴ |
| 芯片 | 网关单芯片 | ZLAN1043 ↴ |
2.645协议转JSON
2.1.配置步骤
由于在《JSON数据采集网关》中已经介绍了Modbus RTU转JSON的配置方法，这里只做简要介绍。首先使用ZLVircom5.18及其以上版本。配置步骤如下，在设备编辑界面，点击“固件与配置”按钮，进入“网页/程序下载”对话框，选择“网页目录下载”，选择一个空目录，然后点击“JSON配置”。

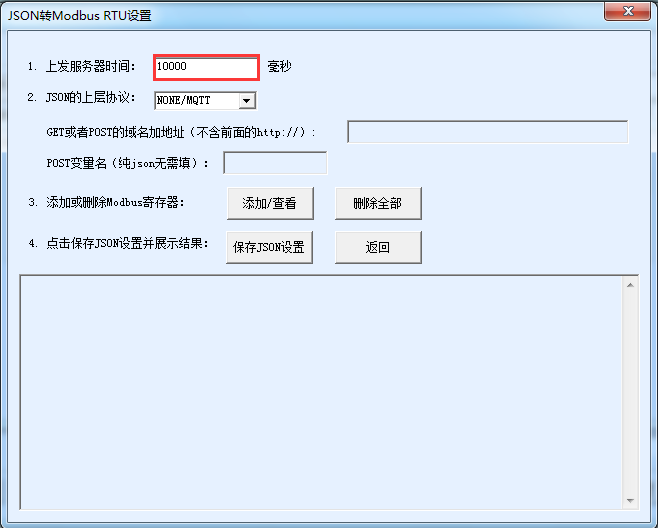

这里主要设置一下定时上发的时间间隔，这里为10秒。
2.2.645配置详解
在以上“JSON转Modbus RTU设置”对话框中点击“添加/查看”可以进入645节点配置。
假如我们需要添加正向有功总电能，那么查645协议的相关资料可以找到正向有功总电能的单位、数据长度、数据格式、标识编号，如下表：
| 645协议内容 | 数据项名称 | 单位 | 数据长度 | 数据格式 | 标识编码 |
|---|---|---|---|---|---|
| 645协议一项 | 正向有功总 | kWh | 4 | XXXXXX.XX | 9010 |
| 举例 | 电能 | ||||
| 对应zlvircom配置参数 | JSON关键词：ActiveTotalE | 数据后增加单位kWh | 数据长度4 | 小数点位数2位 | 645数据类型：9010 |

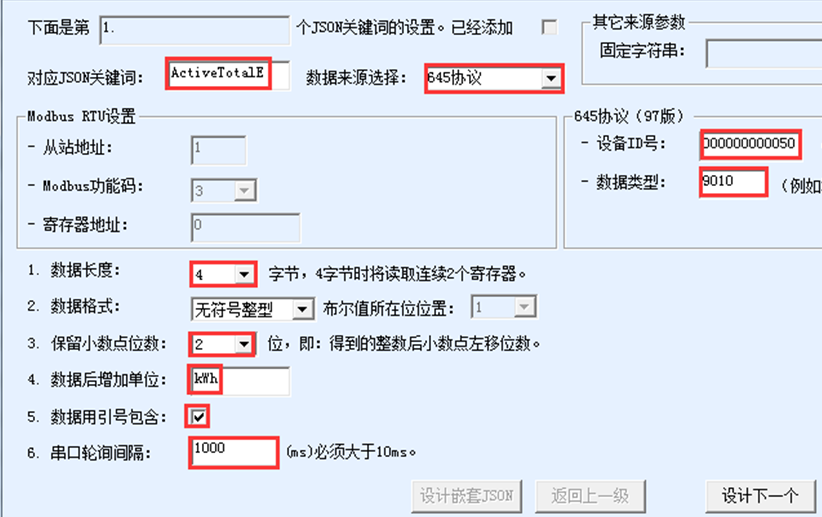

我们看来如何根据645协议的内容来填写配置信息：
1.对应JSON关键词：这个就是上传到云端的数据中正向有功总电能对应的JSON关键词，根据云端要求设计。例如{“ActiveTotalE”:”005190.77kWh”}中的ActiveTotalE。
2.数据来源选择：这里选择645协议。
3.设备ID：这个是645仪表的站号，可以从表的标签上获得。
4.数据类型：也就是645协议的标识编码，例如正向有功总电能就是9010。
5.数据长度：不同的标识编码有不同的长度，请查询手册后选择。
6.保留小数点位数：XXXXXX.XX的数据格式就是2个小数点。
7.数据后增加单位：上传的数据005190.77后面增加的单位kWh。
8.数据用引号包含：即”005190.77kWh”的引号，不勾选则没有引号。
9.串口轮询间隔：每个标识量查询的间隔由于这里是1200bps的波特率，较低，所以一般需要用1000ms的查询间隔。
10.设计下一个：如果还有645的标识（即JSON关键词）需要设计点击“设计下一个按钮”，否则点击“完成设计”按钮。一个对话框设计一个标识编号+JSON关键词。
11.如果点击“完成设计”，则回到上一个对话框，点击“保存JSON设置”，再回到上一个对话框，点击“下载”将配置信息下载到设备内部。这样设备就会按照设计的方式工作。当然如果需要发送到云端，还需要在“设备设置”界面将工作模式改为“TCP客户端”，填写服务器的IP到“目的IP或域名”，并填写正确的目的端口。
2.3.645转JSON测试

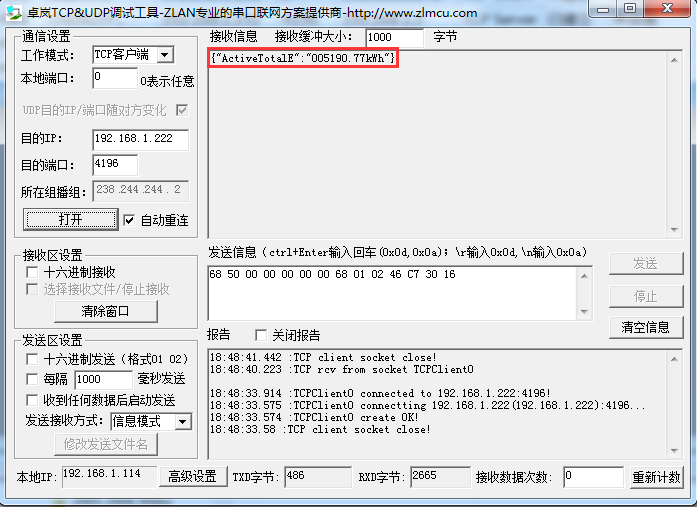

这里我们在计算机上用TCP调试工具SocketDlgTest来测试这个功能，发现每隔10秒钟会收到设备发来的JSON数据，{“ActiveTotalE”:”005190.77kWh”}，其中的正向有功总电能005190.77kWh对应电表当前数据。
2.4.总结
本文介绍的方案和产品可以实现645电表的自动采集和云端对接，可应用节能、能耗监控、集中抄表等领域。
