目录

1.1扇出操作

1.2差分对过孔间距调整

1.3差分线换层自动添加回流过孔

1.4多人协同操作

1.5导入pin delay

1.6走线导圆弧

1.1扇出操作

        关于信号扇出有如下一些需要注意的点：

        1、过孔扇出要考虑其间距，要求2个过孔之间保证能过一根信号线，防止过孔破坏地与电源的完整性；

        2、2个过孔之间的中心间距建议在1mm以上（39.37mil），过孔大小的选择参考4.2章节—过孔添加与设置。

        3、IC扇出优先选择外侧，有多排尽量调整地与电源的信号过孔扇出到管脚附近。 左右2边过孔应保持在同一水平线上，以方便内层布线。

        4、电容扇出应保证其到供电管脚环路最小。过孔避免打到盘上，以免造成焊接不良，增加生产成本。一定要打盘中孔应将孔打在管脚边缘，不能打到中心位置。

        5、BGA器件扇出时，过孔应打在2个焊盘对角线中心，并向四周扇出，中间十字通道禁示打过孔，保证其电源通道的载流能力。

        6、BGA器件扇出时可考虑将前面2排孔拉出去一段距离，拉出去的过孔要与BGA中间的过孔尽量保持对齐，以方便BGA器件信号的出线。

        7、一般可根据BGA器件间距，估算每层出线的数量，规划出所需设计板层。 一般1mm间距以上的，一个通道可以布2根信号线，1mm间距以下一个通道过1根信号。0.4mm间距一般只能进行HDI设计。

        8、器件小于0805封装的，在与大铜皮相连时，建议采用十字连接处理。大面积铺铜的通孔焊盘一般采用十字连接处理，特别是对于多层板的GND网络通孔管脚， 防止焊接时散热过快导致焊接不良。

        操作步骤说明：

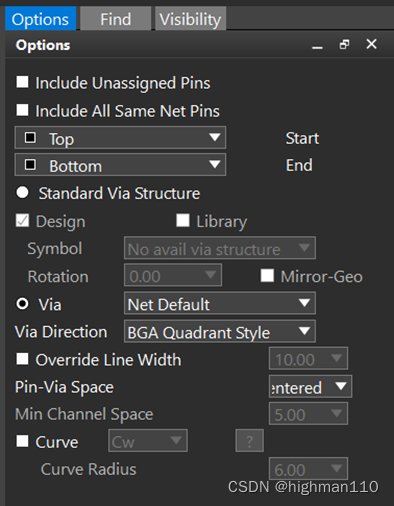

        非BGA器件直接按要求手动打孔扇出即可，注意美观及不要使平面割裂。BGA器件可以使用route-create fanout进行自动打孔，先激活命令，然后在option面板设置参数：

        Include Unassigned Pins：含义是扇出的时候，将没有网络的管脚也进行扇出，一般不用勾选，空网络的管脚不用进行扇出；

        Include All Same Net Pins：含义是当单独对某一个管脚进行扇出时，将跟这个管脚网络一致的管脚也进行扇出，一般不用勾选；

        Via：选择扇出所需要用到的过孔，过孔首先需要在物理规则里面添加好，不然这里没有可以选择的过孔；

        Via Direction：过孔的方向朝向，一般选择BGA类型的风格，给BGA器件留出十字通道，方便散热；

        Pin-Via Space：过孔到焊盘的间距，一般选择中心间距，将过孔扇出在周围四个焊盘的中心处。

        设置好之后，在find面板，勾选symbol，然后点击要扇出的BGA器件，即可完成自动打孔扇出，之后再根据实际情况进行连线和过孔的调整。也可以在find面板勾选pin，然后点击某个pin就可以只针对这一个pin打孔，也可以鼠标框选部分pin，就可以对这部分pin打孔，当选择打孔方向为BGA风格时，单独打孔的位置是在pin的左上方。

1.2差分对过孔间距调整

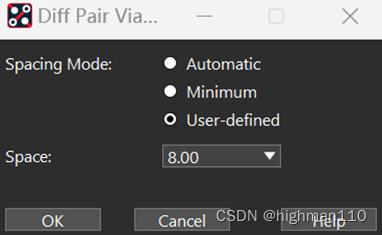

        在差分走线命令下，右键-via pattern-spacing中可以设置间距，一般设置为8mil。

1.3差分线换层自动添加回流过孔

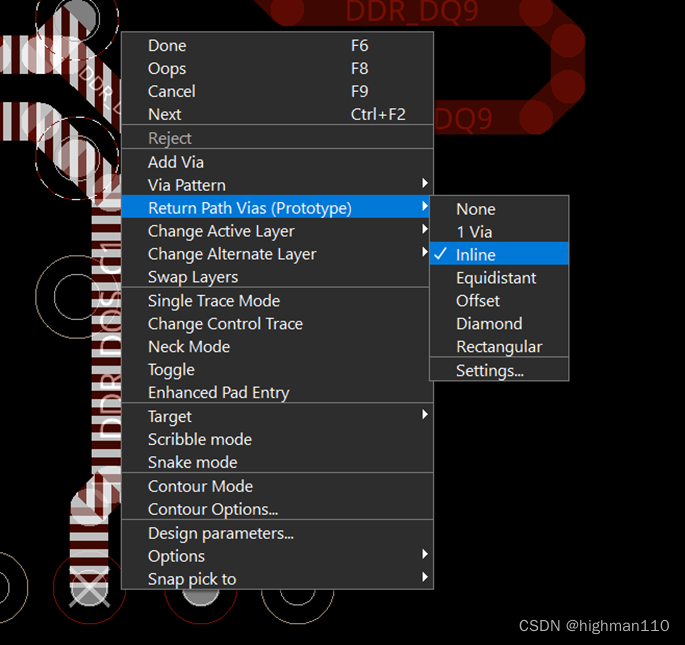

        在差分对的走线命令下，右键-return path vias可以选择添加回流过孔的形式。

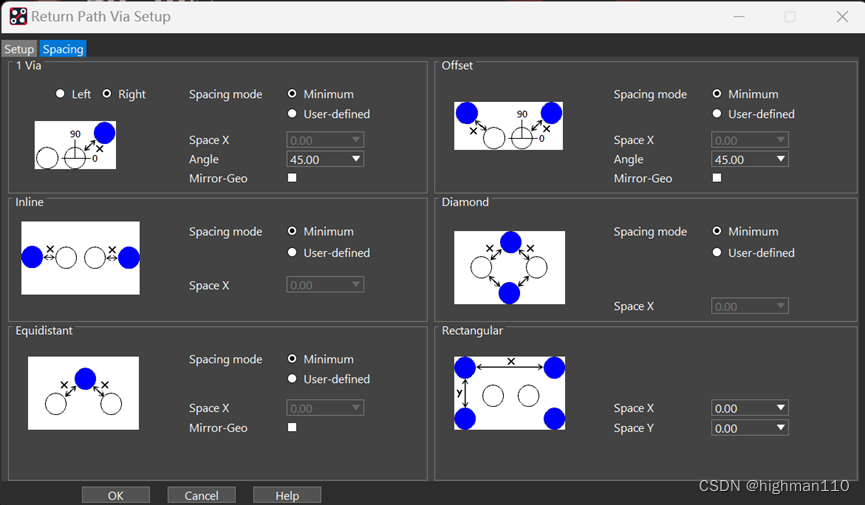

        在settings里有如下几种回流孔添加形式，一般选择inline或者offset：

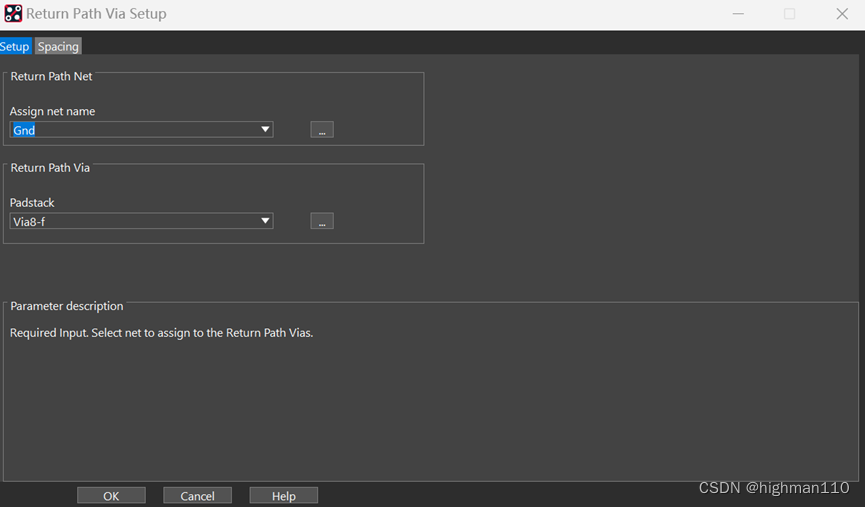

        在setting-setup中设置过孔网络和选择过孔：

        然后在打孔时双击就会自动添加上回流孔。

1.4多人协同操作

        当板子工作量较大时，可以采用多人协同操作，这里指的是布局完成后的布线操作协同。

        操作步骤为：

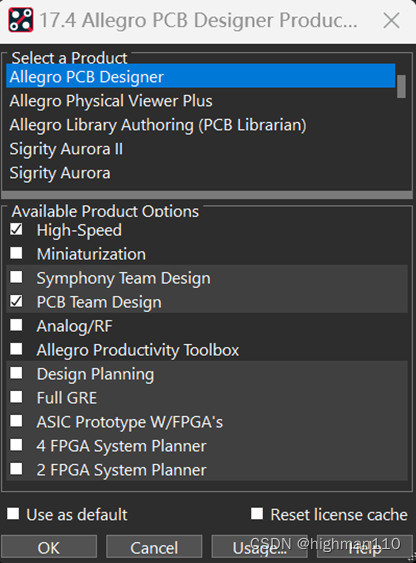

        首先选择带有team design的产品组件，点击file-change editor，选择allegro PCB designer，勾选PCB team design即可。如果是16.6的版本，选择GXL产品，勾选team design即可。

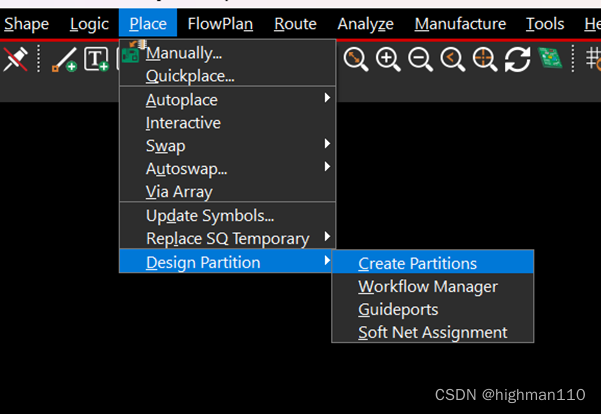

         进入软件后点击place-design partition-create partition，然后在PCB中右键-add shape，在option面板设置画线转角为45度，圈出想要分出来的PCB部分，然后右键-done即可。

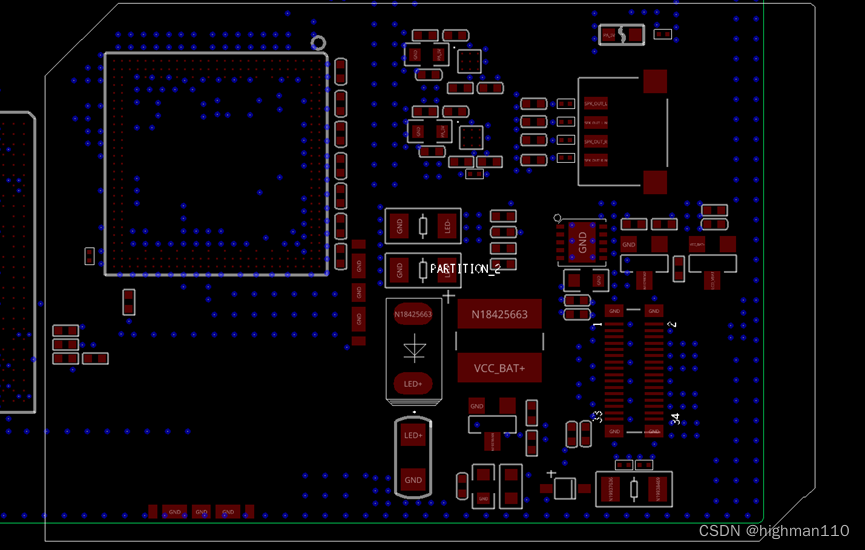

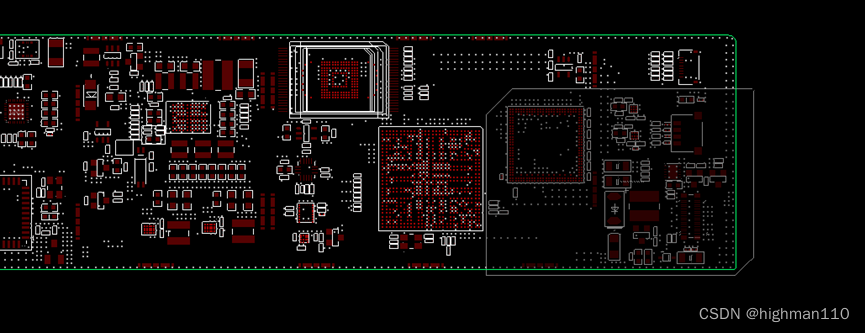

        圈完之后会发现这个部分会有一个partition2的标识。

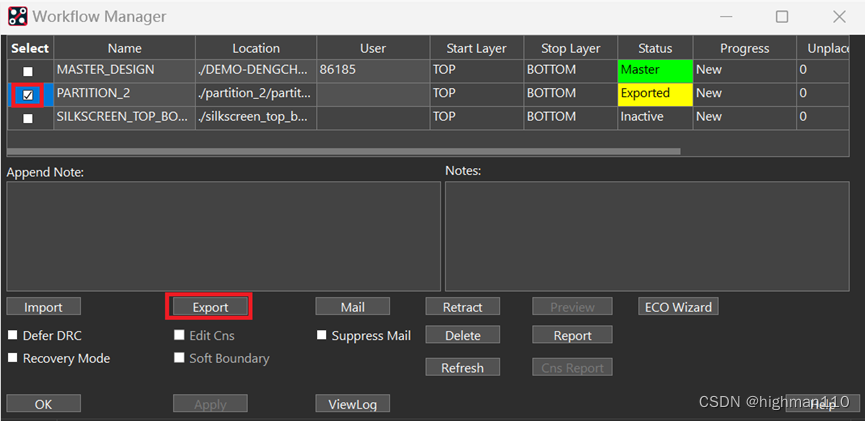

        再点击place-design partition-workflow manager，勾选partition2，点击export，弹出没有连接电子邮件，直接点确定，不用管。

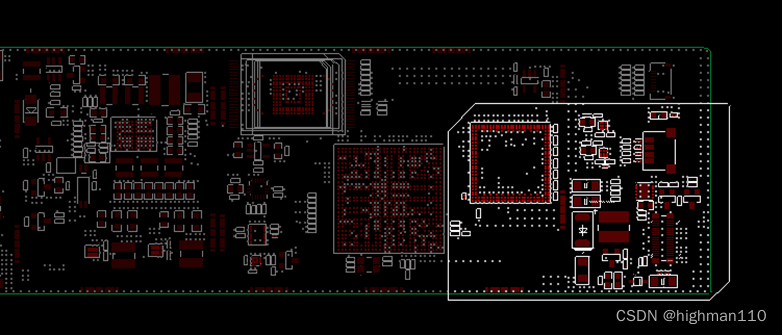

        导出完成后可以发现这部分变成了灰色，在当前工程不可被编辑。

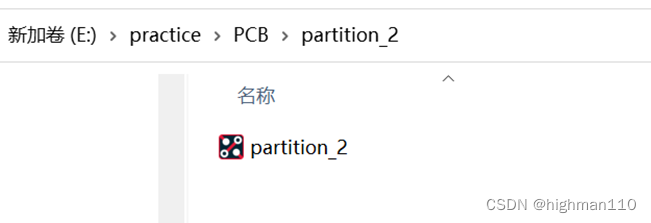

        创建的partition文件在原工程目录下partition_2文件夹下，使用allegro打开此dpf文件，可以看到就只有圈出来的部分是可以编辑的。

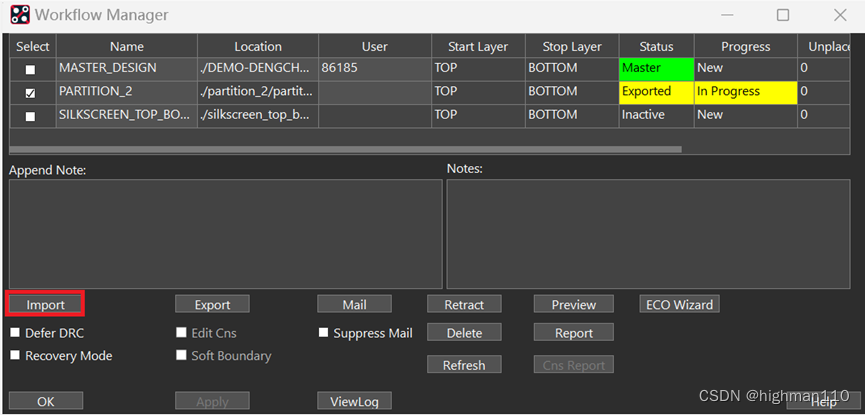

        Partition编辑完之后，需要与原工程合并。点击place-design partition-workflow manager，点击import即可完成导入合并，可以发现灰色部分变亮了。

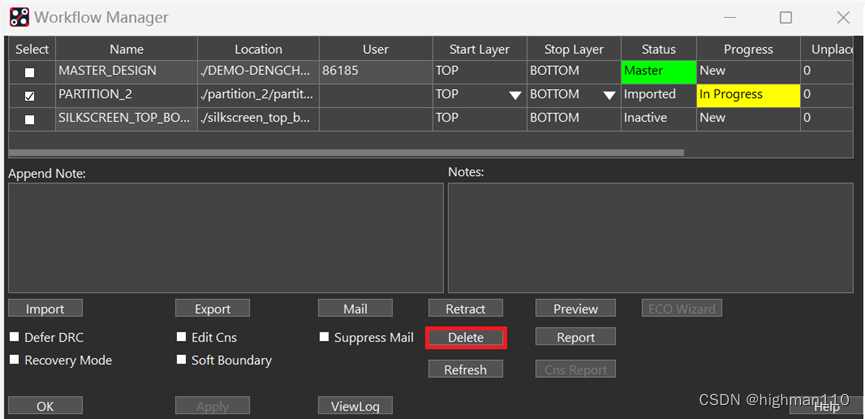

        然后删除刚刚画的圈，点击place-design partition-workflow manager，点击delete，即可删除。

1.5导入pin delay

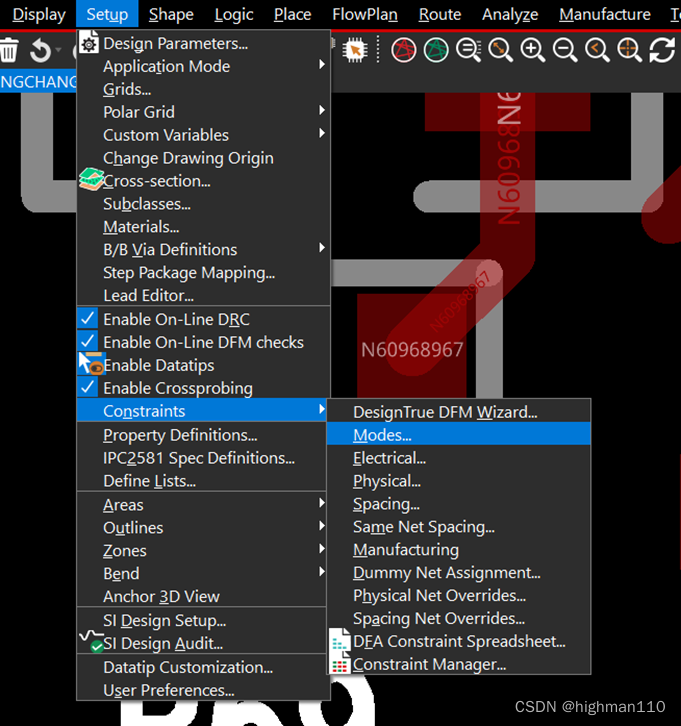

        先打开约束模型设置：

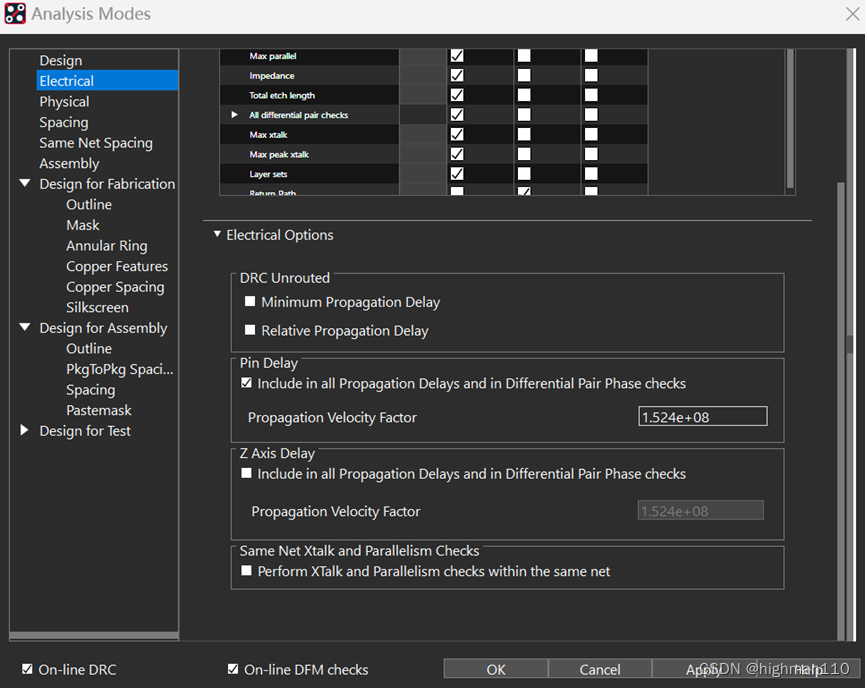

        勾选electrical option中的pin delay，apply-OK。

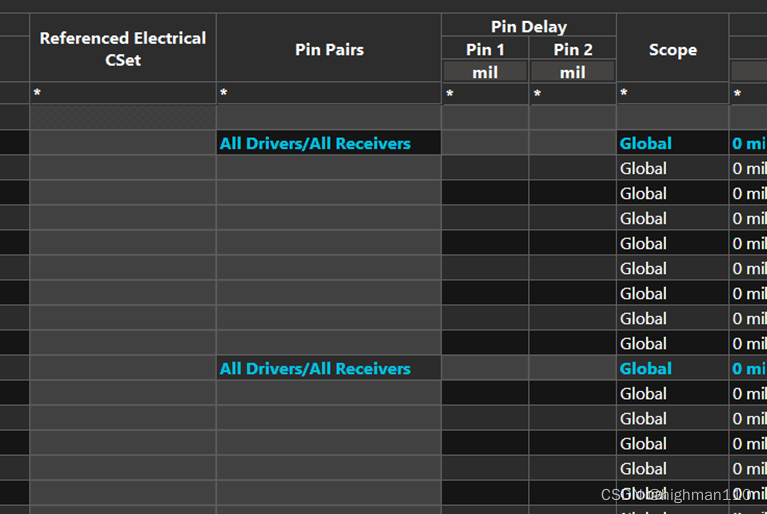

        然后进入约束管理器的electrical-relative propagation delay，可以手动填入厂家给的数据，也可以导入，导入格式为csv表格。

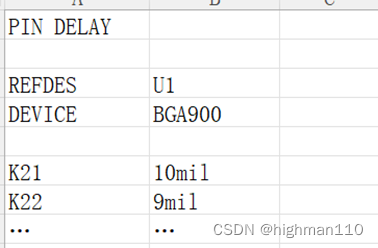

        文件格式如下：

        然后点击file-import-pin delay，选择csv文件后，点击import即可完成导入。

1.6走线导圆弧

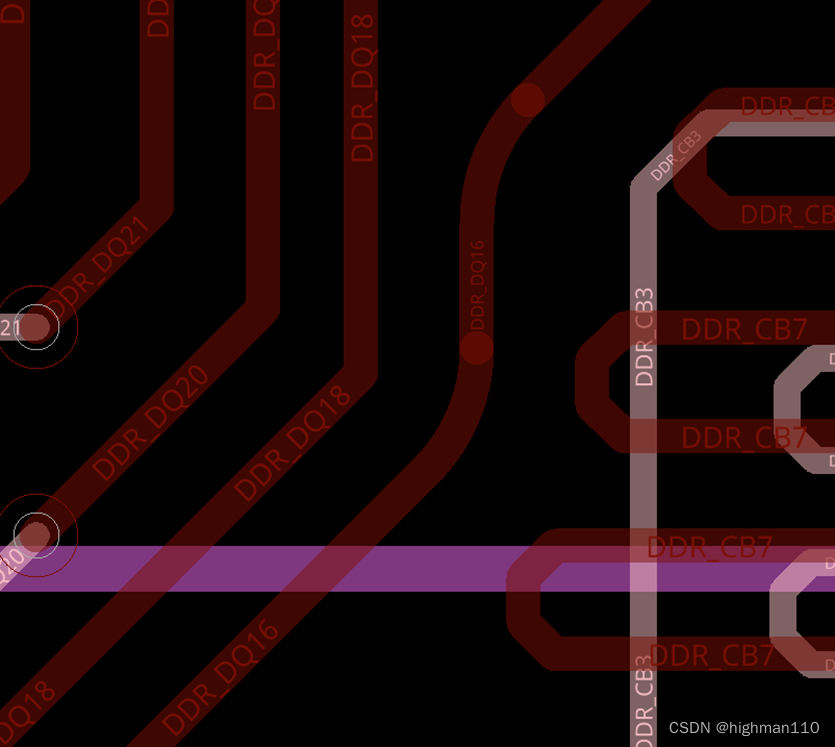

        一般高速信号需要将45度转角进行导圆弧处理。

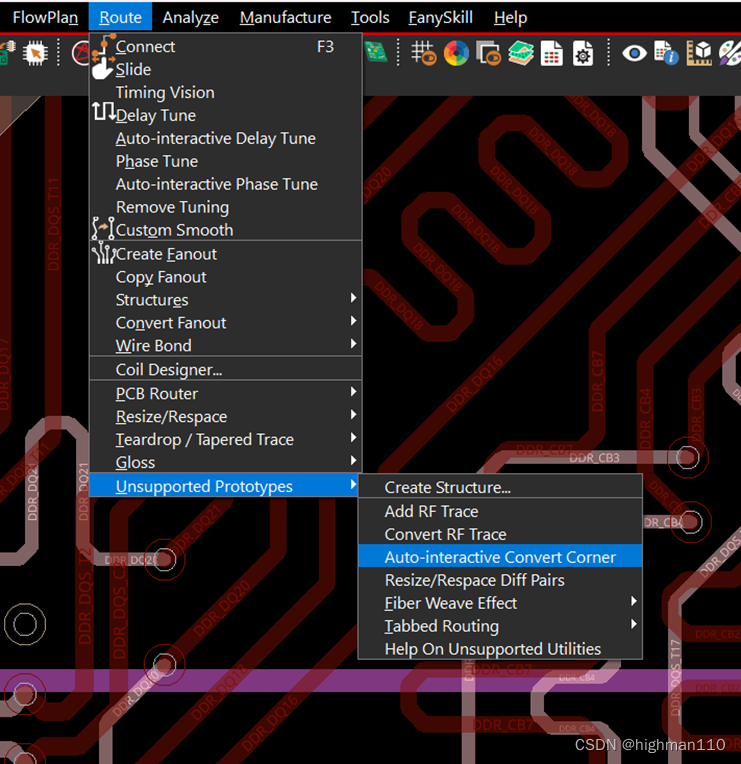

        按下图点击命令：

        Find面板选中net，就可以对整个网络导圆弧，option面板默认即可，然后点击网路走线即可完成。
