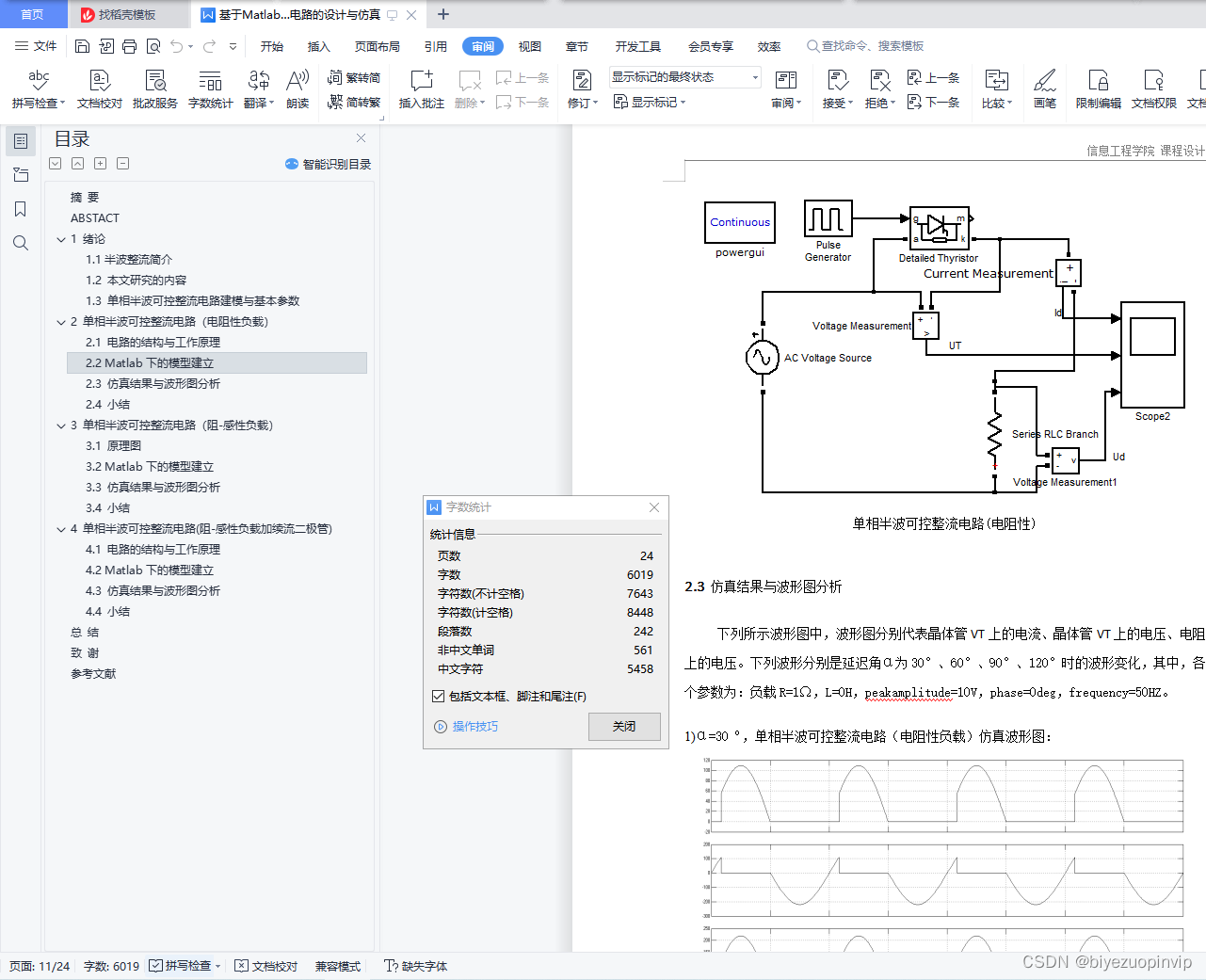

2.2 Matlab下的模型建立 10
2.3 仿真结果与波形图分析 11
2.4 小结 13
3 单相半波可控整流电路（阻-感性负载） 14

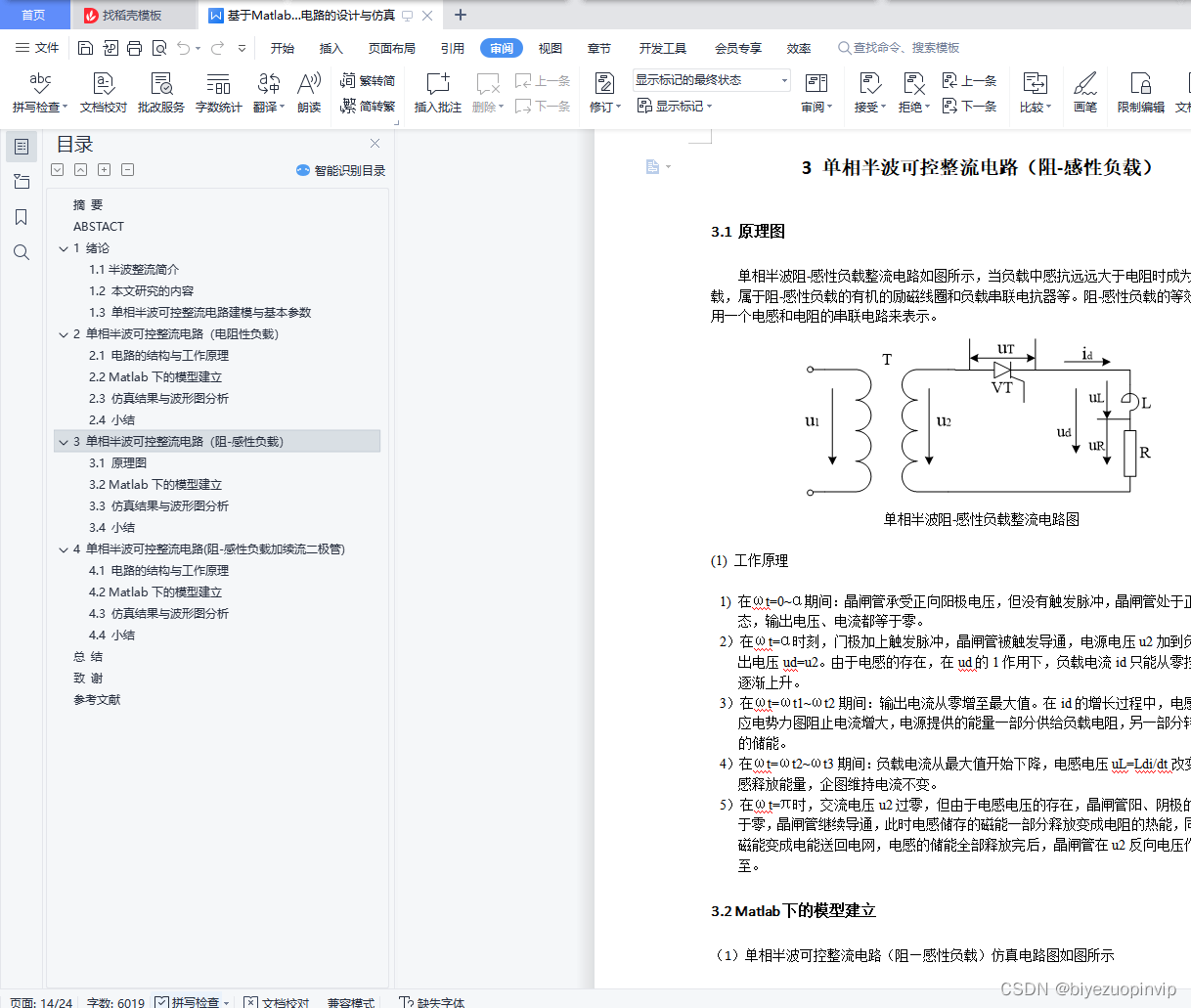

3.1 原理图 14

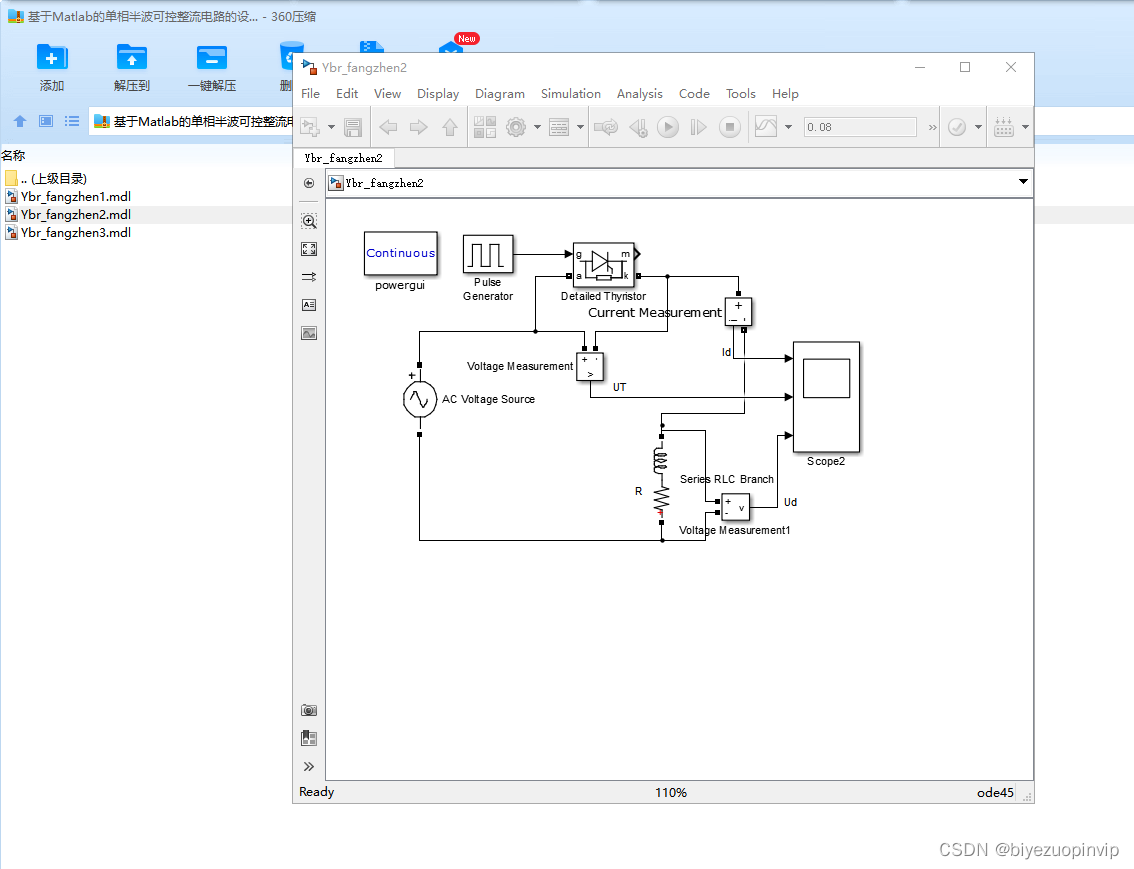

3.2 Matlab下的模型建立 14
3.3 仿真结果与波形图分析 15
3.4 小结 17

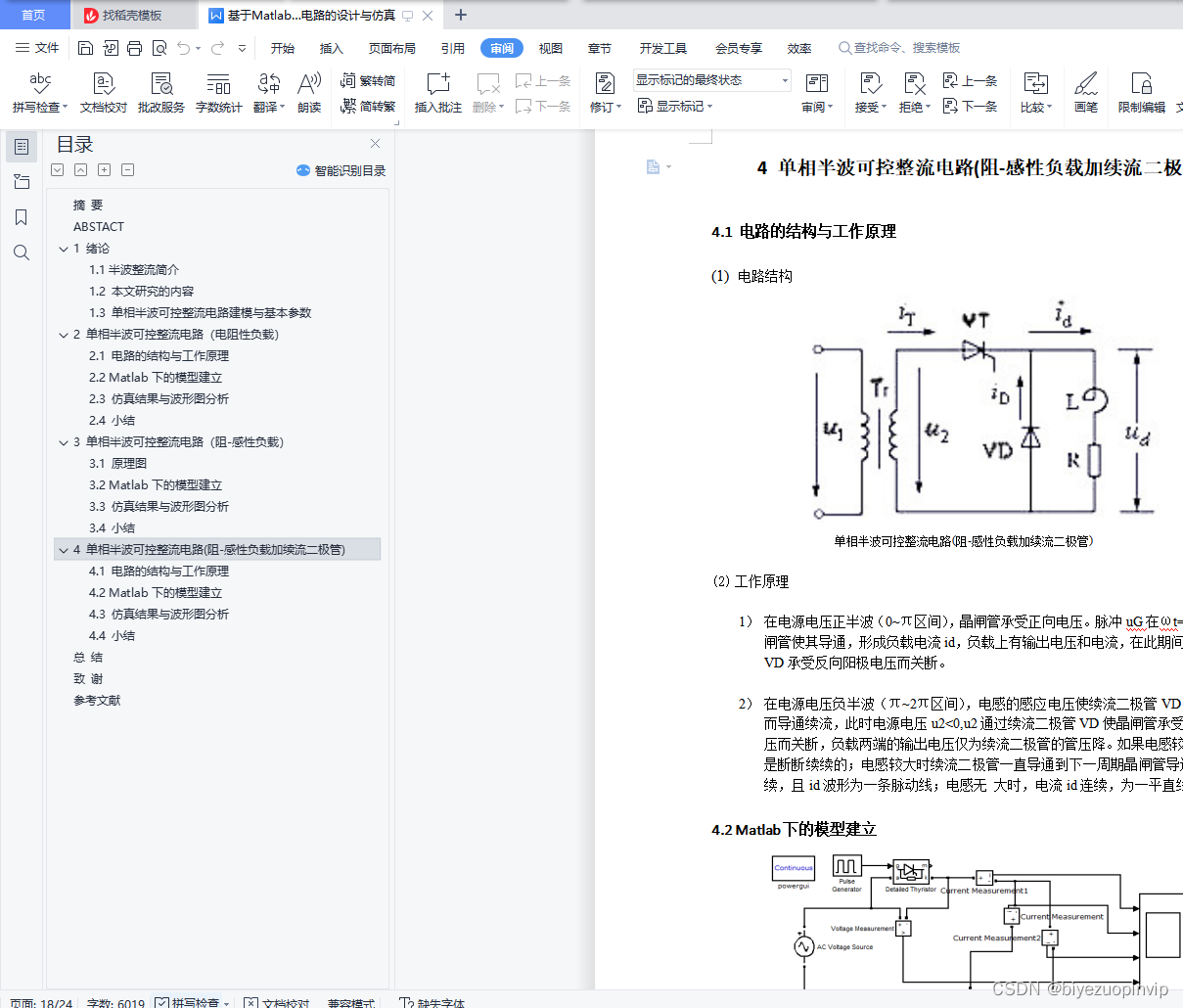

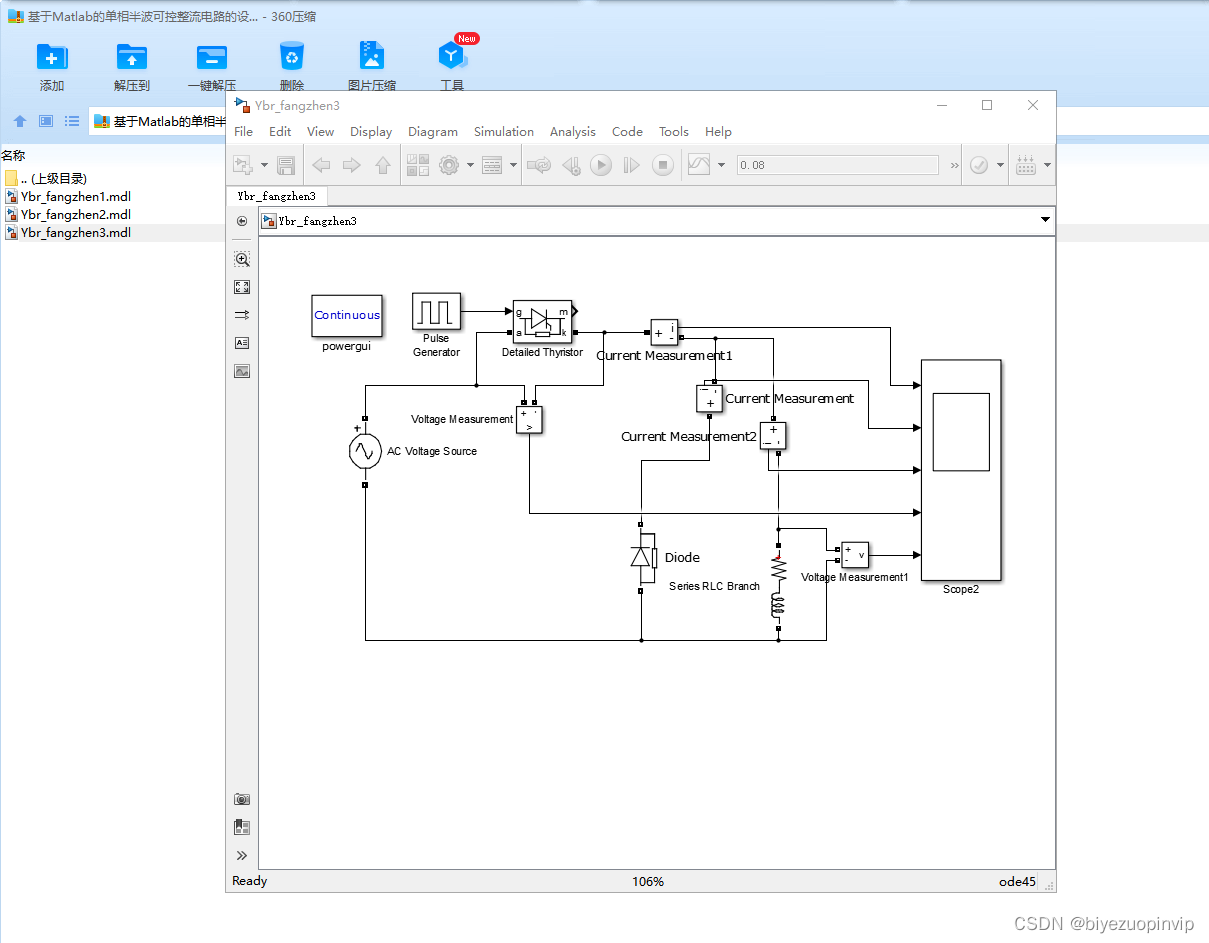

4 单相半波可控整流电路(阻-感性负载加续流二极管) 18
4.1 电路的结构与工作原理 18
4.2 Matlab下的模型建立 19

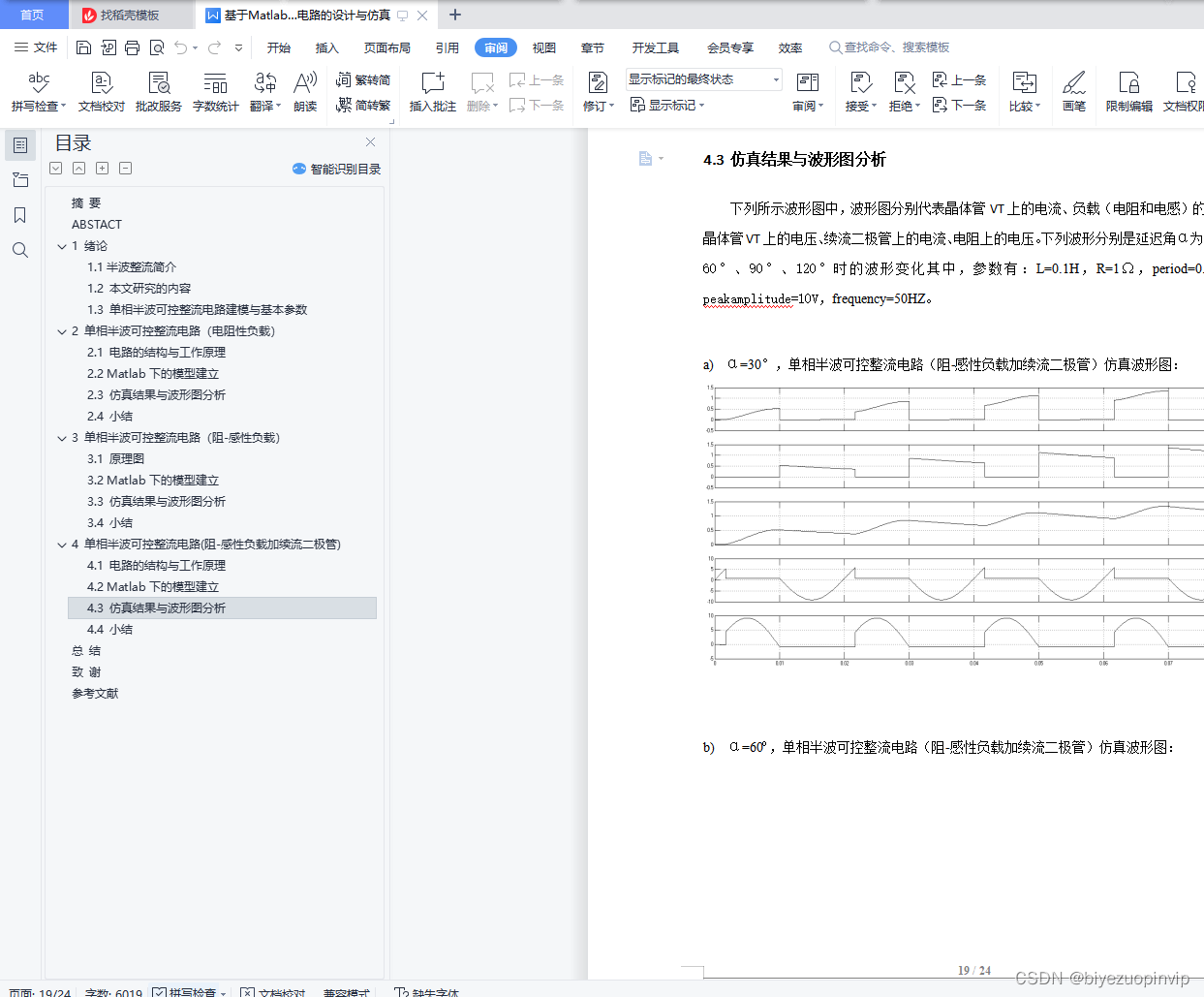

4.3 仿真结果与波形图分析 19
4.4 小结 21
总 结 21
致 谢 23
参考文献 24
1.2 本文研究的内容
本文研究的内容主要包括：
(1) 单相半波可控整流电路（电阻性负载）电路的工作原理电路设计与仿真。
(2) 单相半波可控整流电路（阻-感性负载）电路的工作原理电路设计与仿真。
(3) 单相半波可控整流电路（阻-感性负载加续流二极管）电路的工作原理电路设计与仿真。
1.3 单相半波可控整流电路建模与基本参数
因后面研究的三个单相半波可控整流电路的电路建模需要的一些基本参数是一样的，所以，将其放在本文的绪论部分，后边将不会一一列出，往后为各章节列出的将只有改变的模块的参数，这些参数设置如下：

（1）建立一个新的模型窗口，打开电力电子模块组，复制一个晶闸管到模型窗口中；打开晶闸管参数设置对话框，设置Ron=0.001Ω，Lon=0H，Uf=0.8V；Ic=0A，Rs=10Ω，Cs=4.7e-6F。
（2）打开电源模块组，复制一个电压源模块到模型窗口中，打开参数设置对话框，设置为：幅值50V，初相位0，频率是50HZ的正弦交流电。
（3）打开元件模块组，复制一个串联RLC元件模块到模型窗口中，打开参数设置对话框，按仿真要求设置参数。
（4）打开测量模块组，复制一个电压测量装置以测量负载电压。
（5）打开测量模块组，复制一个电流测量装置以测量负载电流。
（6）打开Sinks模块组,复制一个示波器装置以显示电路中各物理量的变化关系，并按要求设置输入端口的个数。
（7）建立给晶闸管提供触发信号的同步脉冲发生器（Pulse Generater）模型。参数设置为：脉冲幅值为10V，周期为0.02s，脉宽占整个周期的30%，相位延迟（1/50）*（60/360）s=1/300s（即α=60°）。

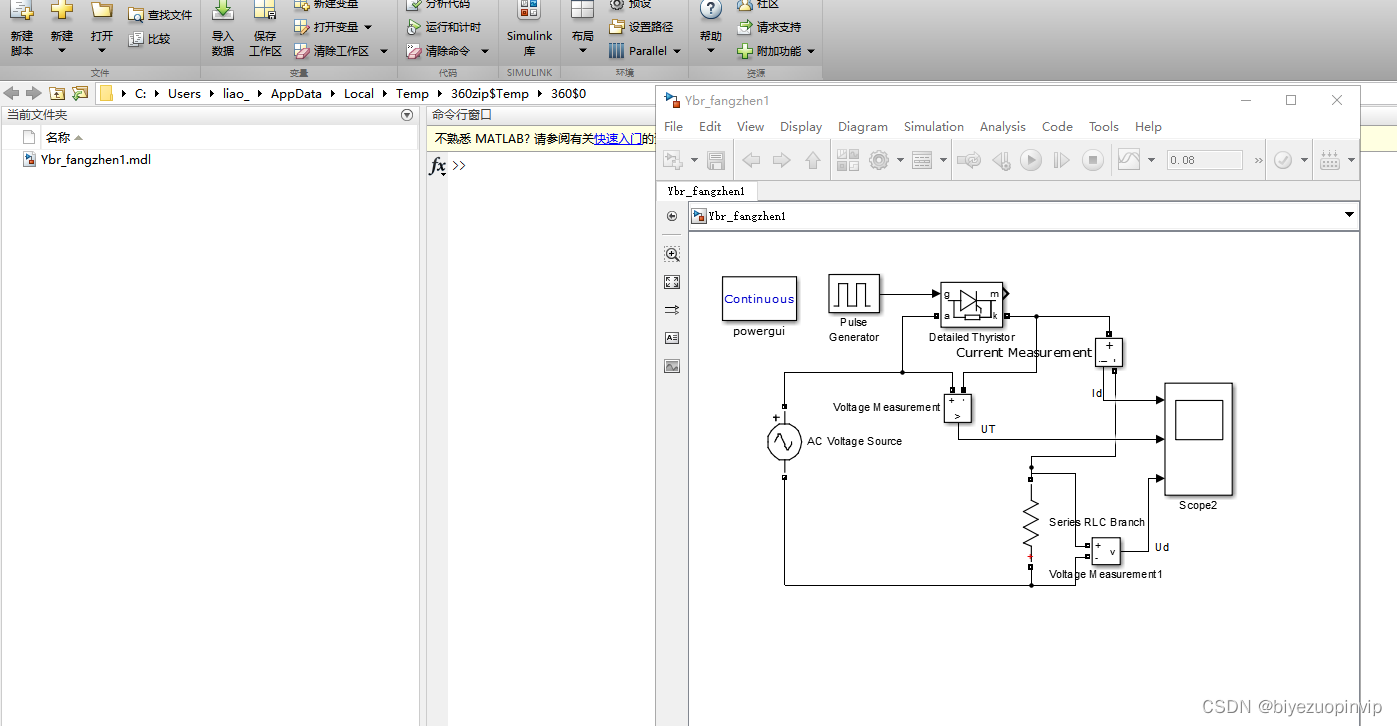

2 单相半波可控整流电路（电阻性负载）
2.1 电路的结构与工作原理
(1) 电路结构

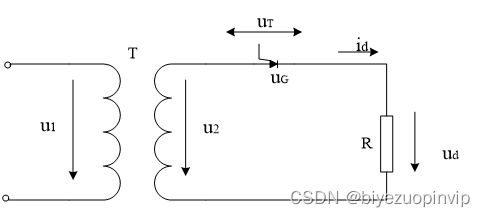

下图是单向半波可控整流电路原理图，晶闸管作为开关元件，变压器T起变换电压和隔离的作用。

单向半波可控整流电路（电阻性负载）

(2) 工作原理

1. 在电源电压正半波（0~π区间），晶闸管承受正向电压，脉冲uG在ωt=α处触发晶闸管，晶闸管开始导通，形成负载电流id,负载上有输出电压和电流。
   2）在ωt=π时刻，u2=0，电源电压自然过零，晶闸管电流小于维持电流而关断，负载电流为零。
   3）在电源电压负半波（π~2π区间），晶闸管承受反向电压而处于关断状态，负载上没有输出电压，负载电流为零。
   4）直到电源电压u2的下一周期的正半波，脉冲uG在ωt=2π+α处又触发晶闸管，晶闸管再次被触发导通，输出电压和电流又加在负载上，如此不断重复。
