1.CANoe主界面

当计算机安装完CANoe后，用户只需选择“开始”→“所有程序 ”→Vector CANoe 11.0→CANoe 11.0 系 统 菜 单 命 令 即 可 启 动CANoe。

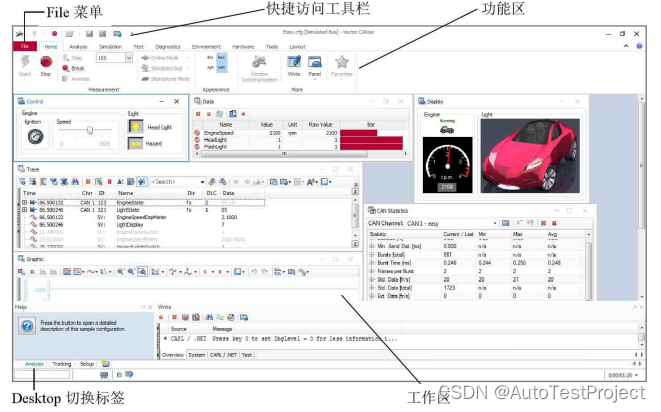

为了快速熟悉CANoe的常用功能，我们可以打开Vector官方的自带例程，一边学习一边实践相关功能。本章将以Easy.cfg作为例程，其默认路径为：C:\Users\Public\Documents\Vector\CANoe\SampleConfigurations 11.0.42\CAN\Easy，可以通过双Easy.cfg打开例程，此时CANoe主界面如图所示。

单击左上角的Start图标 ，运行该仿真工程（CANoe中称为Start Measurement，也可以称为开始测量）。在Control面板中，可以通过鼠标单击按钮或拖动滑块等控件改变关联的变量或CAN报文的
信号值，同时在Display面板中将动态地显示改变的变量或信号值。

2.CANoe选项卡和功能区

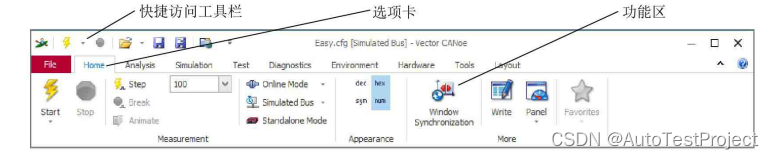

CANoe 9.0以上的版本中，Vector采用Microsoft一个全新的Ribbon风格用户界面，不再使用传统的菜单和工具栏，取而代之是全新的“选项卡和功能区”用户界面。单击上部的选项卡标签，功能区将显示该选项卡的功能，我们可以由此操作相应的功能或者轻松进入相关的窗口。CANoe选项卡和功能区界面如图所示。

CANoe主界面主要有以下功能区部分。
File（文件）
Home（主功能区）
Analysis（分析）
Simulation（仿真）
Test（测试）
Diagnostics（诊断）
Environment（环境）
Hardware（硬件）
Tools（工具）
Layout（布局）
CANoe软件的最顶端是默认的快速访问工具栏（包含开始、停止、打开、保存、另存为和选项等），为用户最常用的功能，用户可以通过快速访问工具栏最右端的下拉按钮设置显示或者隐藏快速访问的功能按钮。
3.File菜单
File菜单主要用于工程文件的相关操作及属性设定（本文习惯将Configuration File（*.cfg）称为仿真工程文件或工程文件，下同）。下表列出了File菜单选项及其功能描述。

4.Home功能区

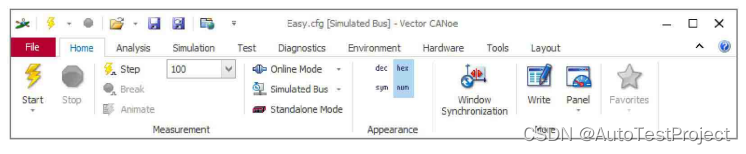

Home功能区主要包括测量组件、显示组件和其他组件，如图所示。

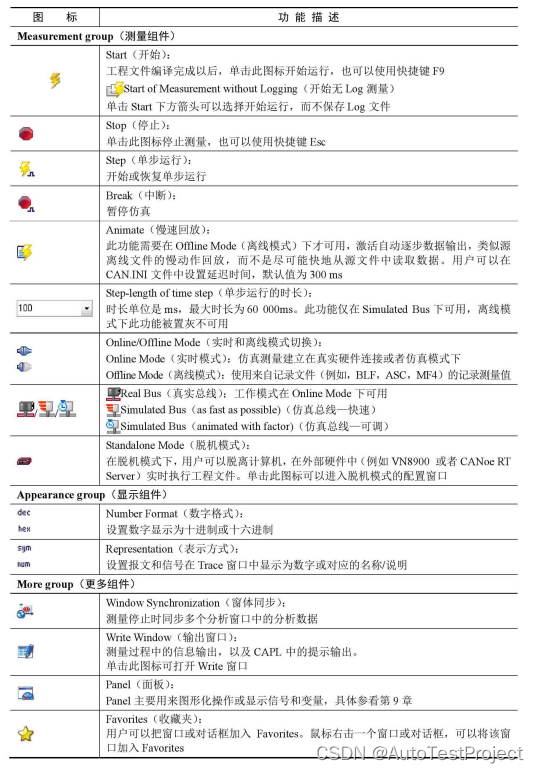

表中列出了Home功能区的主要图标及其功能描述。

5.Analysis功能区

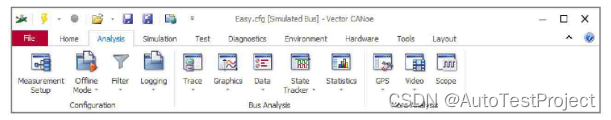

Analysis功能区主要包括配置组件、总线分析组件和其他分析组件，如图所示。

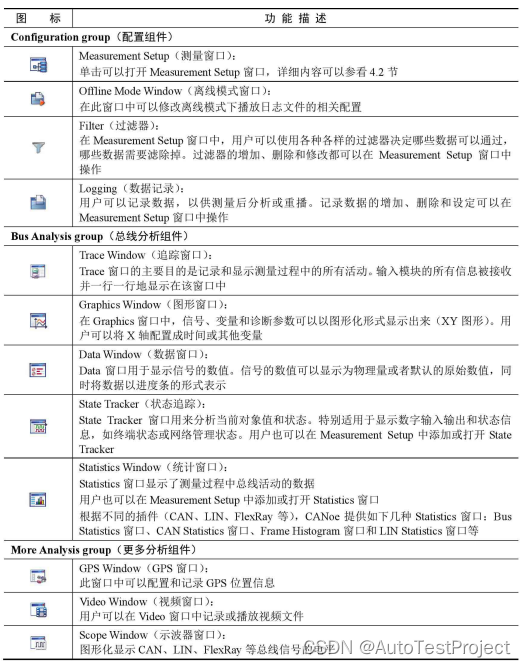

表中列出了Analysis功能区的主要图标及其功能描述。

6.Simulation功能区

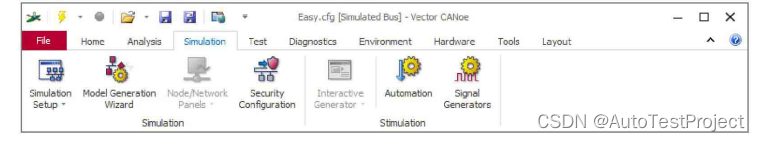

Simulation功能区主要包括仿真组件和激励组件，如图所示。

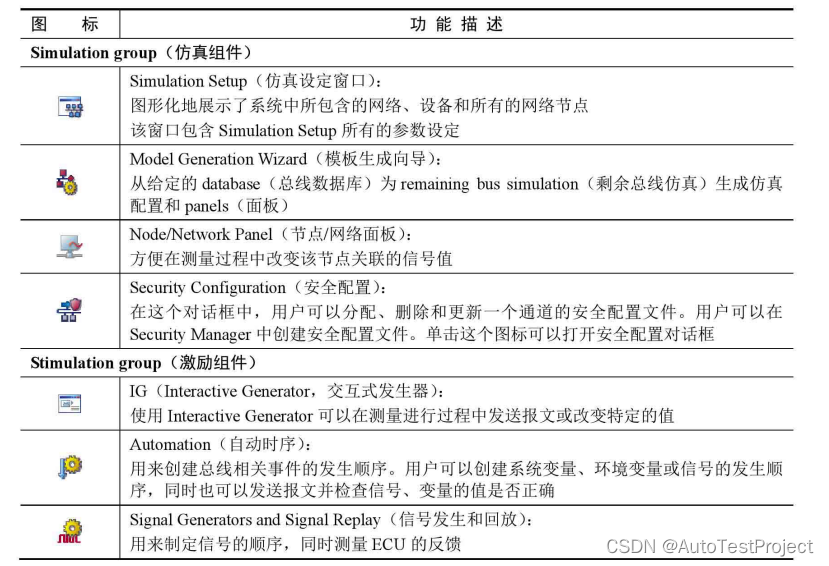

表中列出了Simulation功能区的主要图标及其功能描述。

7.Test功能区

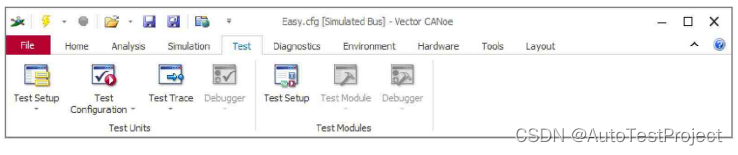

Test功能区主要包括测试单元组件和测试模块组件，如图所示。

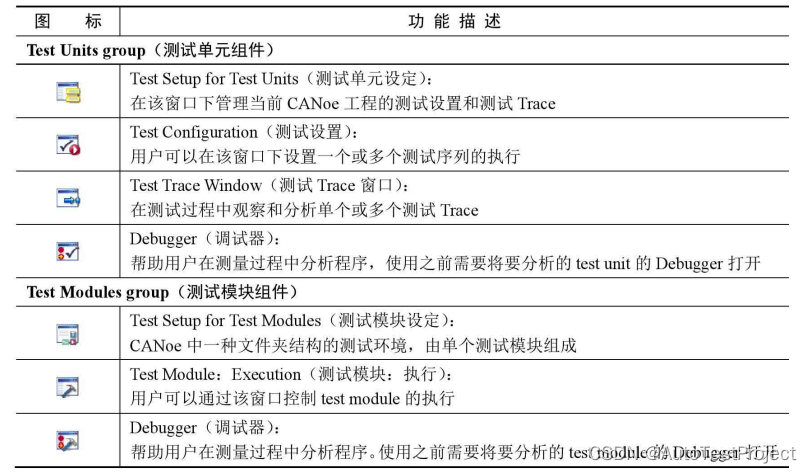

表中列出了Test功能区的主要图标及其功能描述。

8.Diagnostics功能区

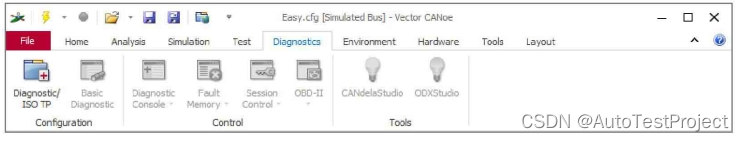

Diagnostics功能区主要包括诊断相关的配置组件、控制组件和工具组件。Diagnostics功能区的组件功能需要在Diagnostics/ISO TPConfiguration中添加相应的诊断描述文件后才可用，否则为置灰状态，如图所示。

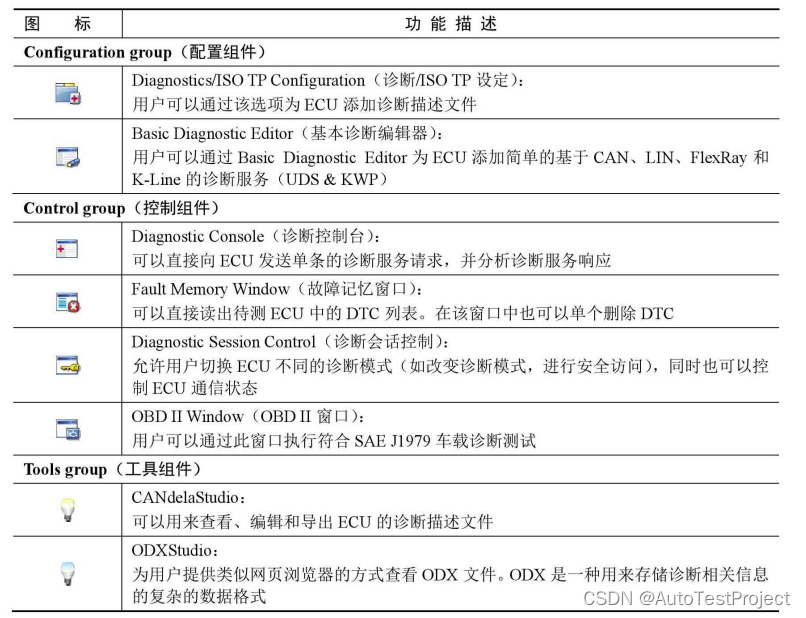

表中列出了Diagnostics功能区的主要图标及其功能描述。

9.Environment功能区

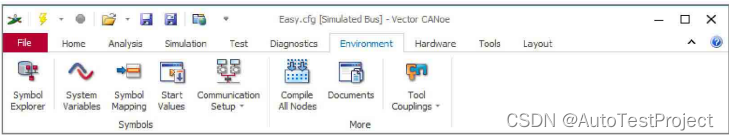

Environment功能区主要包括对象组件和其他组件，如图所示

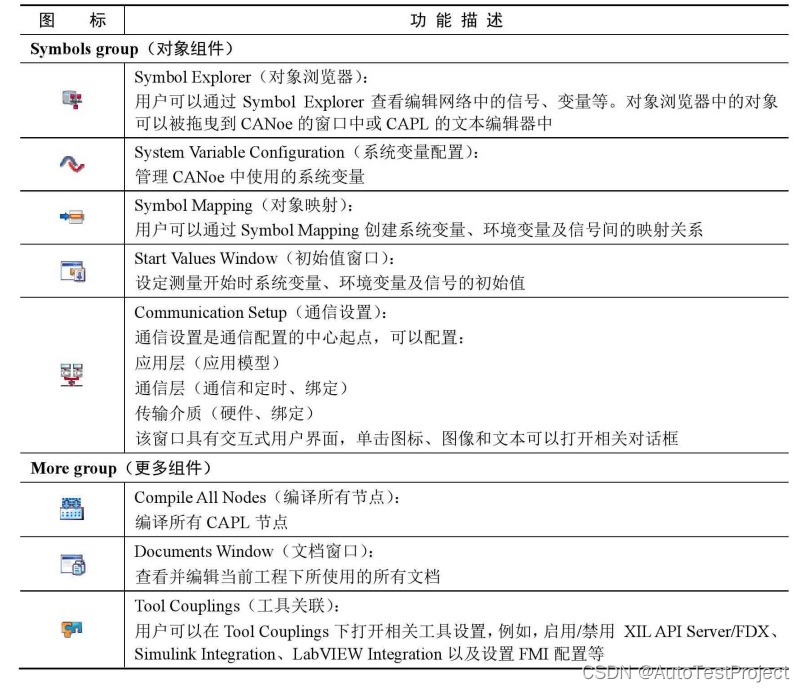

表中列出了Environment功能区的主要图标及其功能描述。

10.Hardware功能区

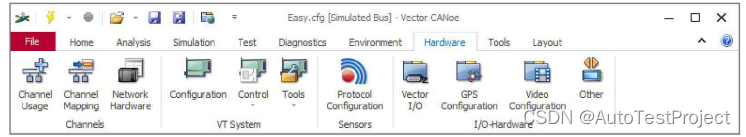

Hardware功能区主要包括硬件相关的通道组件、VT系统组件、传感器组件和I/O硬件组件，如图所示

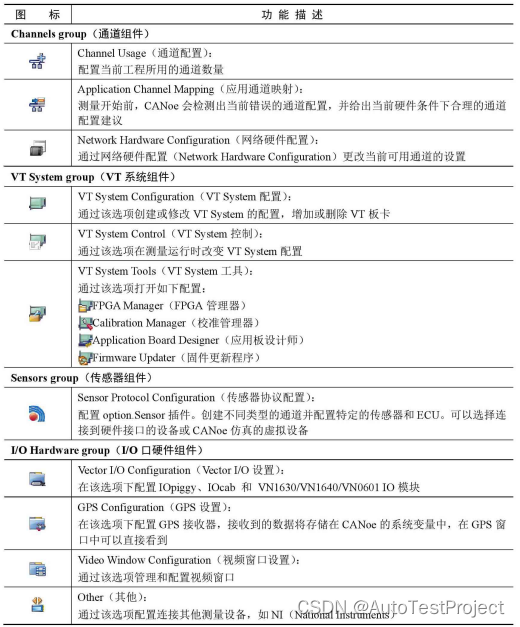

表中列出了Hardware功能区的主要图标及其功能描述。

11.Tools功能区

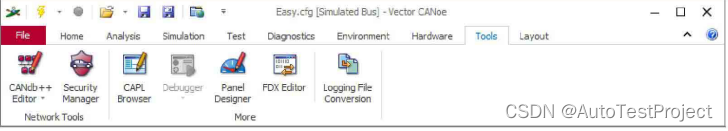

Tools功能区包括网络组件和其他组件，主要是常见工具，如图所示。

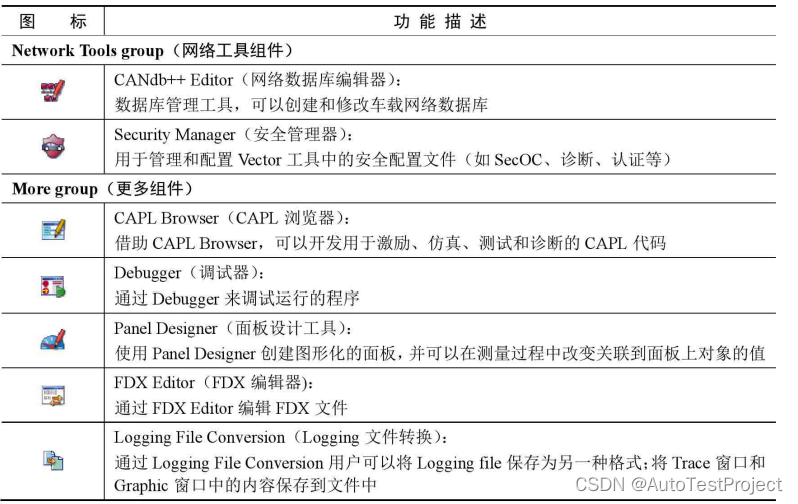

表中列出了Tools功能区的主要图标及其功能描述

12.Layout功能区

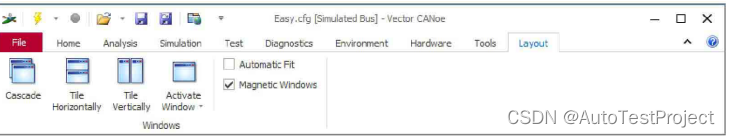

Layout功能区主要用于设置各子窗口的显示模式，如图所示。

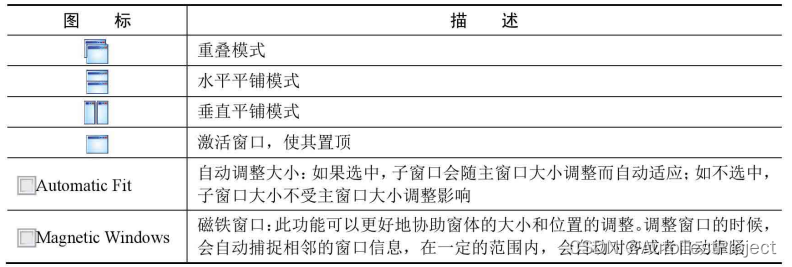

表中列出了Layout功能区的图标及其功能描述。

用户也可以通过拖曳方式或者右击子窗口顶部将子窗口移动到相应的Desktop（桌面布局）选项卡中。
