前言

• 嵌入式Linux 设备驱动开发时，经常遇到平台驱动 platform_driver_register 的注册，最近深入了看了驱动开发为何使用平台驱动

• 开发一个设备驱动时，为了实现 设备的 打开、关闭、控制等操作，可以注册为 Linux misc 设备，不过在这之前，可以先使用 platform_driver_register 注册平台驱动，在平台驱动 probe 函数中，初始化调用 misc 设备的注册操作

• platform driver 在设备驱动开发中，到底起到了什么作用？为何不直接注册一个实际的设备，如 misc 【字符设备】？

Linux 驱动模型

• 仔细研究了一下，发现当前较新的Linux 内核版本，使用了【设备树】，这里注册的不是平台设备，而是平台的驱动，好处就是平台驱动在注册时，会自动匹配设备节点，匹配成功后，就会调用用户注册平台驱动时的 probe函数，匹配失败，就不会调用 probe函数。

• 利用平台驱动的这个机制，在设备匹配成功再去注册设备，那么注册实际的设备的操作放在平台驱动 probe 中调用，再适合不过了，如根据设备树觉得是否需要注册一个 misc 字符设备，如果匹配失败，那这个设备不存在，就无须注册，匹配成功，说明设备存在，就会在 probe 中注册设备。

• 如果只是为了匹配设备树，自己写个 match 函数就可以吧，为何还要注册平台驱动这么麻烦？其实平台驱动本身一点都不麻烦，相反如果自己去拿个【设备节点名称】去匹配设备树，才会比较的麻烦，也就是说，注册了平台驱动，这个匹配操作就自动完成了，不需要用户写一些匹配设备树的操作函数手动去匹配了。

• 注册了平台驱动，设备驱动如果是【模块编译】的，在移除设备驱动模块时，平台驱动remove 函数会自动调用 ，这样可以在 remove 函数中做些设备释放的相关操作

• 如此看来，注册平台驱动，简化了设备驱动的开发，交给内核驱动模型去管理设备驱动，带来了很多的便利

测试环境搭建

• ubuntu 20.04

• VMware Workstation Pro 16

• 基于qemu（模拟器），vexpress-a9 平台

• Linux 6.0.10 (当前最新版本）

• 注册一个简单的平台驱动，掌握平台驱动注册的方法

注册Linux 平台驱动示例

• 在Linux 内核 目录： linux-6.0.10/drivers 下创建 led_control 文件夹，当前 qemu 环境，无法控制具体的引脚，这里只作为示例，也可以实际的开发板验证

• 新建 linux-6.0.10/drivers/led_control/led_control.c

#include "led_control.h"#define LED_CONTROL_DRIVER_NAME		"led_control"static int led_control_probe(struct platform_device *pdev);
static int led_control_remove(struct platform_device *pdev);
static void led_control_shutdown(struct platform_device *pdev);/* 设备树匹配：这里的节点，在相应的 dts 设备树文件中添加 */
static const struct of_device_id led_control_of_match[] = {{.compatible = "gpio,led,led-control",},
};/* 平台驱动 ： 核心是 probe函数，设备树匹配后，会调用 probe  */
static struct platform_driver led_control_driver = {.probe = led_control_probe,.remove = led_control_remove,.shutdown = led_control_shutdown,.driver = {.name = LED_CONTROL_DRIVER_NAME,.of_match_table = of_match_ptr(led_control_of_match),},
};static int led_control_probe(struct platform_device *pdev)
{printk(KERN_INFO "%s : enter\n", __func__);// led_miscdev_init();  /* 设备存在就会进入这里，注册 misc 设备 */return 0;
}static int led_control_remove(struct platform_device *pdev)
{printk(KERN_INFO "%s : enter\n", __func__);//led_miscdev_exit(); /* 移除设备驱动模块时，反注册 misc 设备 */return 0;
}static void led_control_shutdown(struct platform_device *pdev)
{printk(KERN_INFO "%s : enter\n", __func__);
}static int __init led_control_driver_init(void)
{printk(KERN_INFO "%s : enter\n", __func__);return platform_driver_register(&led_control_driver);
}
late_initcall(led_control_driver_init); /* 自动初始化机制：开机后会调用 */static void __exit led_control_driver_exit(void)
{printk(KERN_INFO "%s : enter\n", __func__);platform_driver_unregister(&led_control_driver);
}module_exit(led_control_driver_exit);  /* 移除驱动模块时会调用 */MODULE_AUTHOR("zhangsz");
MODULE_DESCRIPTION("led control driver");
MODULE_LICENSE("GPL");

• 新建 linux-6.0.10/drivers/led_control/led_control.h

#ifndef __LED_CONTROL_H__
#define __LED_CONTROL_H__#include
#include //#include "led_misc.h"#endif

• 新建 linux-6.0.10/drivers/led_control/Kconfig，这里增加一个【宏】

config LED_CONTROLtristate "Support LED Control"helpEnable LED Control driverdefault y

• 新建 linux-6.0.10/drivers/led_control/Makefile，Linux 下，默认使用 Makefile 管理文件的编译

obj-$(CONFIG_LED_CONTROL) += led_control.o

其他修改

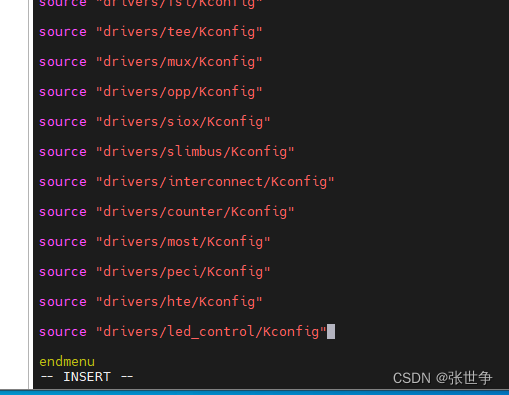

• 虽然 led_control 驱动里面Kconfig 默认选中 【default y】，但是 menuconfig 中找不到这个 Kconfig 配置，需要修改 linux-6.0.10/drivers/Kconfig，把 led_control 的 Kconfig 路径添加进去

source "drivers/led_control/Kconfig"

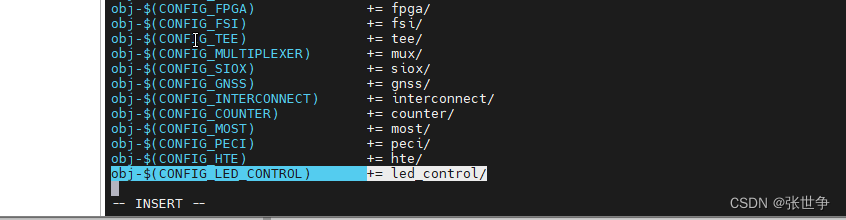

• 修改二：还需修改 linux-6.0.10/drivers/Makefile，增加 led_control 的 Makefile 路径

obj-$(CONFIG_LED_CONTROL)       += led_control/

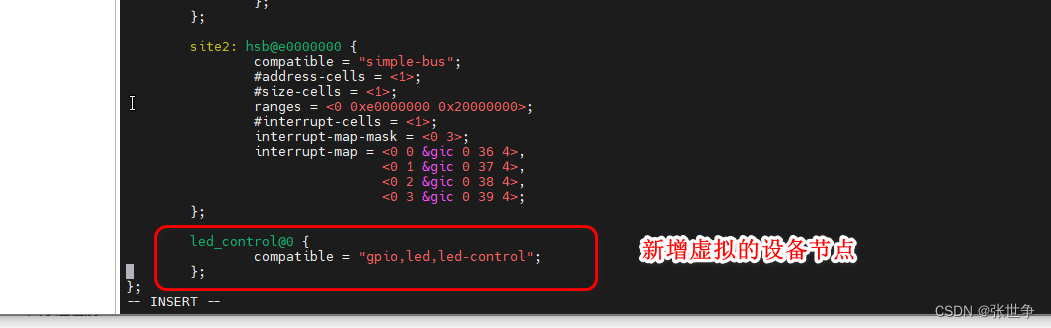

• 修改三： 修改设备树文件 vim arch/arm/boot/dts/vexpress-v2p-ca9.dts，增加一个虚拟的设备节点

        led_control@0 {compatible = "gpio,led,led-control";};

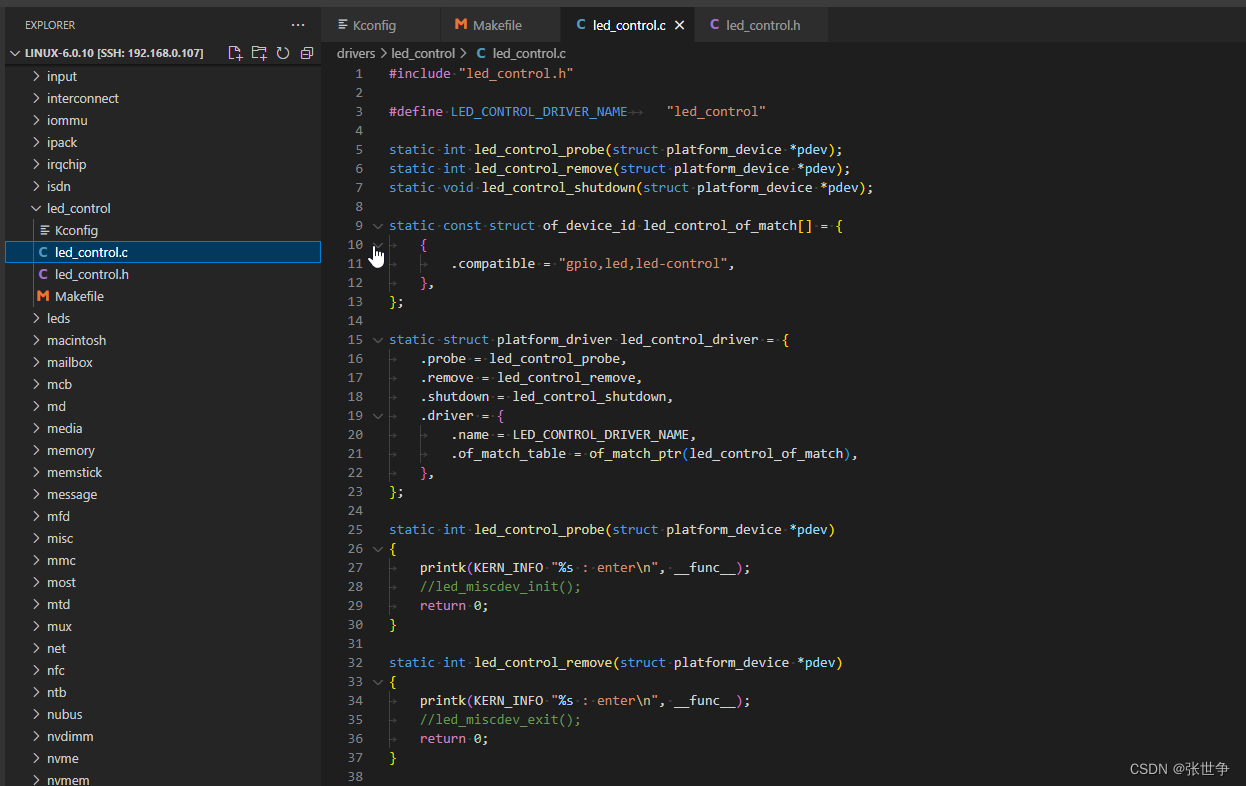

• 备注：可以使用VS Code ssh 连接ubuntu 主机，进行代码的编写

编译

• led_control 属于内核驱动，默认跟内核一起编译，当然也可以使用【模块编译】

• 编译命令：这里使用 qemu

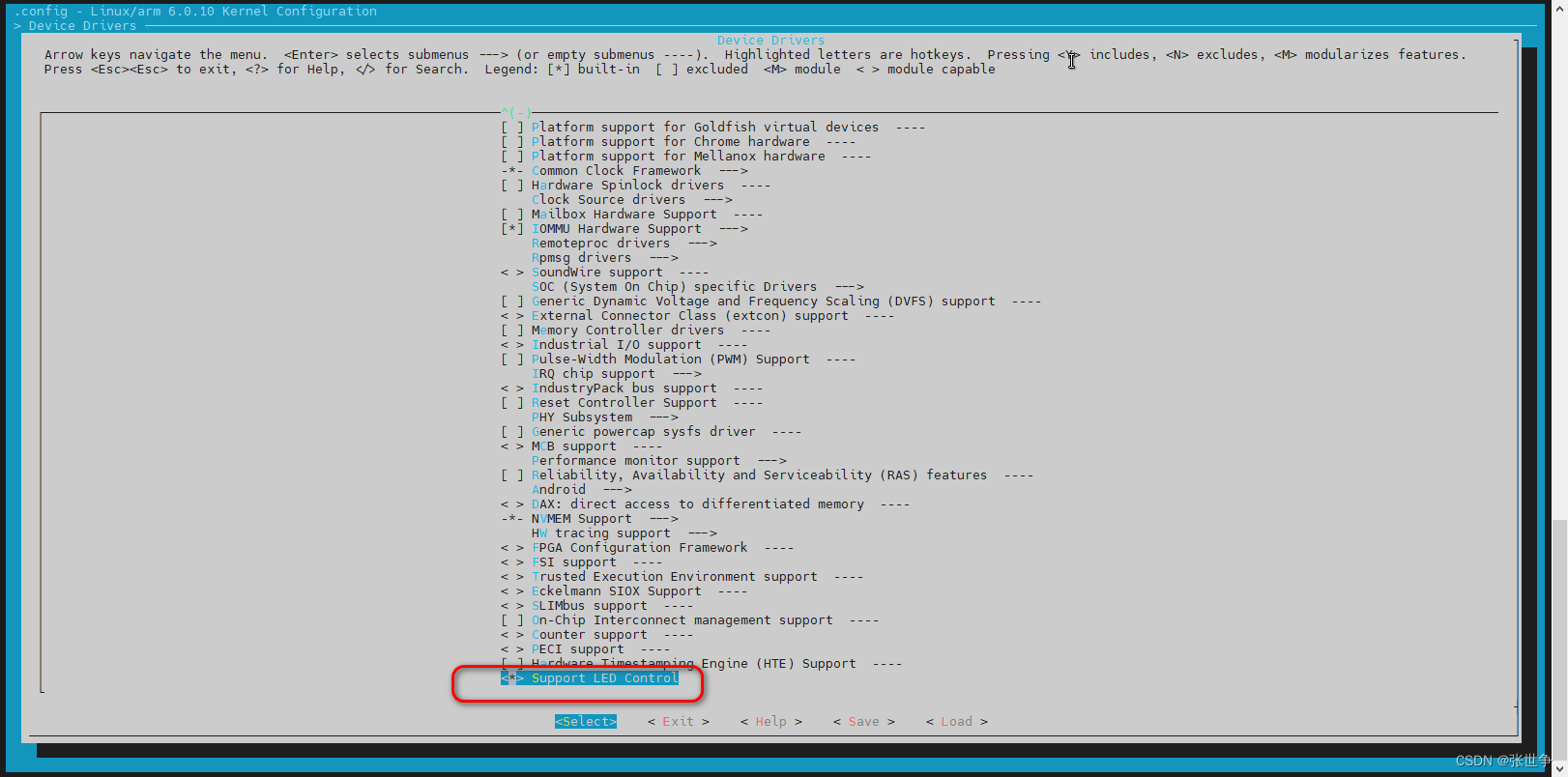

make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- vexpress_defconfig# 默认选择了 led_control，可以 menuconfig 看看
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- menuconfig## 编译，默认生成 zImage
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- -j8

• 把 内核编译生成的 zImage，放到 qemu 根文件系统中

启动 qemu

• 简单编写个 启动 qemu 的shell 脚本，这样每次就不用输入那么长的命令了

• vim boot_qemu.sh

#!/bin/bash
echo "---------- boot qemu ----------"
echo $1qemu-system-arm -M vexpress-a9 -m 512M -dtb vexpress-v2p-ca9.dtb -kernel zImage -nographic -append "root=/dev/mmcblk0 rw console=ttyAMA0" -sd $1

• chmod +x boot_qemu.sh 增加执行的权限

• 启动 qemu ，sudo ./boot_qemu.sh rootfs.ext4.img ，完整的启动命令行为

qemu-system-arm -M vexpress-a9 -m 512M -dtb vexpress-v2p-ca9.dtb -kernel zImage -nographic -append "root=/dev/mmcblk0 rw console=ttyAMA0" -sd rootfs.ext4.img

• 其中 rootfs.ext4.img 是 根文件系统，制作方法可以参考前面的文章
  ubuntu 20.04 qemu linux6.0.1 制作ext4根文件系统

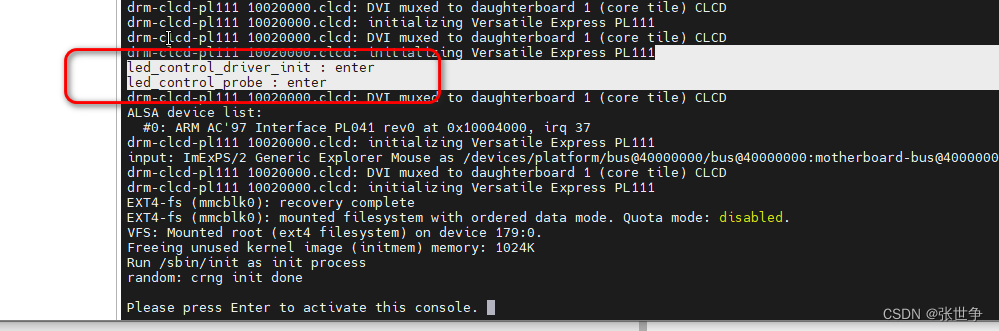

• 启动后，发现 led_control 平台驱动 注册成功，并且匹配设备树节点成功，进入了 probe 函数

led_control_driver_init : enter
led_control_probe : enter

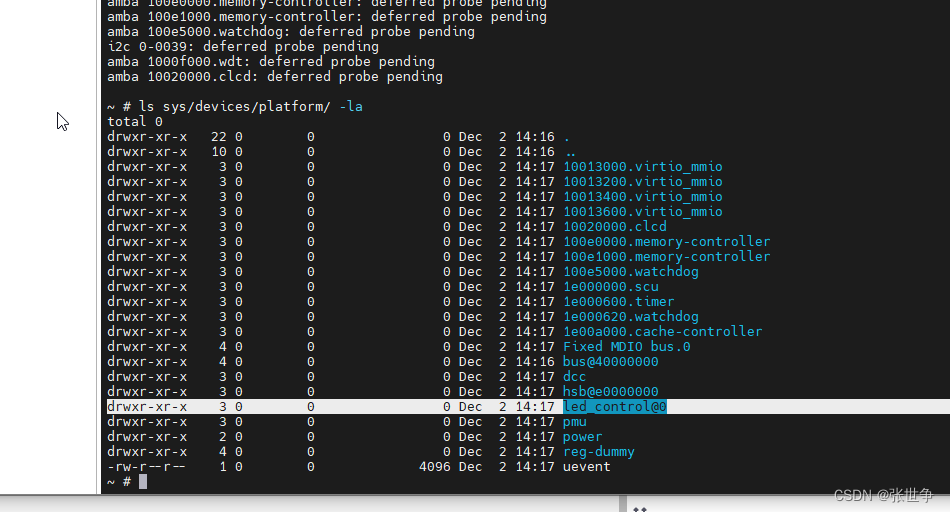

• 进入 Linux shell，查看 platform 驱动的文件 ls sys/devices/platform/ -la，可以找到注册的 platform 驱动
  led_control@0

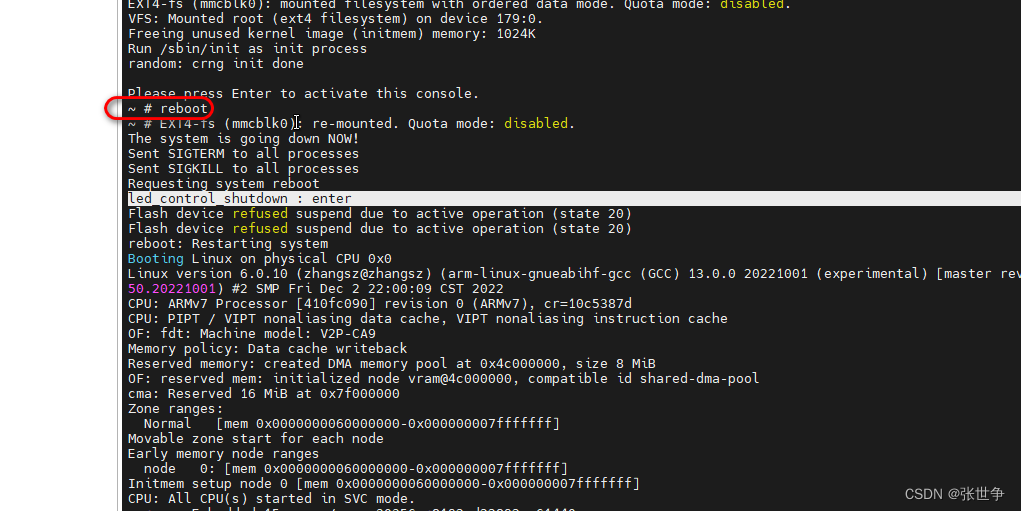

• reboot 时，发现调用了 led_control_shutdown : enter

• 以上说明 platform 驱动 注册成功，调用正常

小结

• Linux 的一些 misc 设备，通过先注册 platform driver 平台驱动，在平台驱动 probe 函数中再注册初始化misc 设备，这是一种很好的驱动开发设计方法，充分利用了Linux 内核提供的驱动模型带来的便利，让驱动开发精简，利于管理

• Linux 设备驱动还是比较的庞大，需要花些时间与精力耐心研究，才能有所收获
