深度优先搜索[DFS]

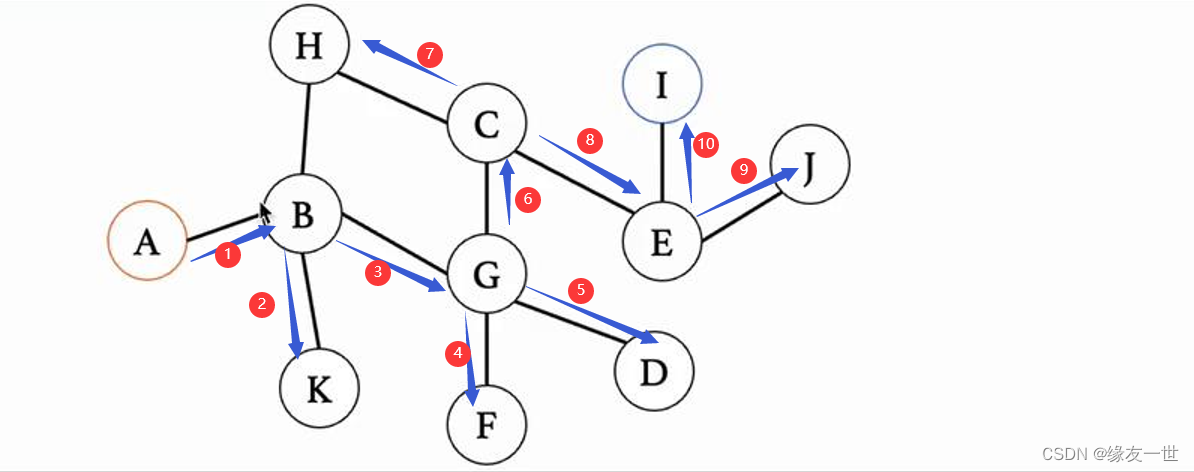

• 并不唯一，只是一种情况A−>IA->IA−>I


实现代码

• 使用邻接表表示图。遍历的时间复杂度O(V+E)O(V+E)O(V+E)；邻接矩阵的时间复杂度为O(V2)O(V^2)O(V2)

#include
#include
#define MaxVertex 5
typedef char E;
//结点和头节点分开定义，普通结点记录邻接顶点信息
typedef struct node {int nextVertex;struct node *next;
} *Node;
//头节点记录元素
struct HeadNode {E element;struct node * next;
};typedef struct AdjacencyGraph {int vertexCount;//顶点数int edgeCount;//边数struct HeadNode vertex[MaxVertex];
}* Graph;
//初始化
Graph create();
//添加顶点
void addVertex(Graph graph,E element);
//添加边的关系
void addEdge(Graph graph,int a,int b);
//打印邻接表
void printGraph(Graph graph);
//深度优先搜索算法
int dfs(Graph graph,int startVertex,int targetVertex,int* visited);

#include "Map2.h"
//创建
Graph create() {Graph graph=(Graph) malloc(sizeof(struct AdjacencyGraph));graph->vertexCount=graph->edgeCount=0;return graph;
};
//添加顶点
void addVertex(Graph graph,E element) {if(graph->vertexCount>=MaxVertex) return;//添加新节点graph->vertex[graph->vertexCount].element=element;graph->vertex[graph->vertexCount].next=NULL;graph->vertexCount++;//顶点数更新
}
void addEdge(Graph graph,int a,int b) {//定义一个指向链表的头结点的下一结点指向Node node=graph->vertex[a].next;//开辟顶点空间Node newNode=(Node) malloc(sizeof(struct node));newNode->next=NULL;newNode->nextVertex=b;//如果头结点下面没有东西，就直接连接；否则，就遍历到最后一个结点后，添加新节点if(!node) {graph->vertex[a].next=newNode;//注意这里不能使用node，因为我们要真实地改变头节点的next指向}else {do{//如果已经连接到对应的结点，直接返回if(node->nextVertex==b) {free(newNode);newNode=NULL;return ;}//否则一直遍历到最后一个结点if(node->next) node=node->next;else break;//如果遭到了最后一个结点，直接结束}while(true);node->next=newNode;}graph->edgeCount++;//边数计数+1
}
//打印
void printGraph(Graph graph) {for(int i=0;ivertexCount;i++) {printf("%d | %c",i,graph->vertex[i].element);Node node=graph->vertex[i].next;while(node) {printf("-> %d",node->nextVertex);node=node->next;}printf("\n");}
}
/*** 深度优先搜索算法* @param graph 图* @param startVertex 起点顶点下标* @param targetVertex 目标顶点下标* @param visited 已到达过的顶点数组*/
int dfs(Graph graph,int startVertex,int targetVertex,int* visited) {visited[startVertex]=1;//标记访问过的结点//大一当前结点printf("%c->",graph->vertex[startVertex].element);//如果当前顶点就是要找的顶点，就直接返回if(startVertex==targetVertex) return 1;//遍历当前顶点所有的分支Node node=graph->vertex[startVertex].next;while(node) {//如果已经到过[做的其他分支、回头路],就停止if(!visited[node->nextVertex]) {//没到过就继续往下走//如果查找成功就返回一，不用再看其他分支。if(dfs(graph,node->nextVertex,targetVertex,visited)) {return 1;}}node=node->next;}return 0;//当下的遍历都结束后，还是没有找到就返回零
}

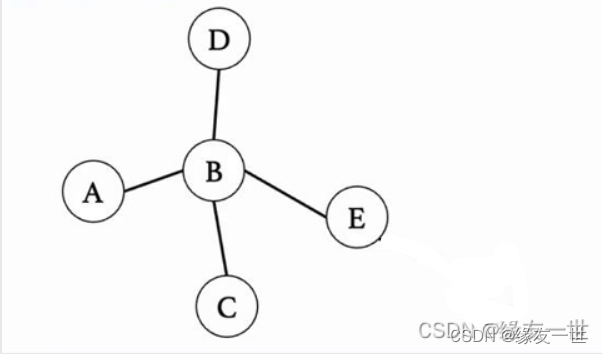

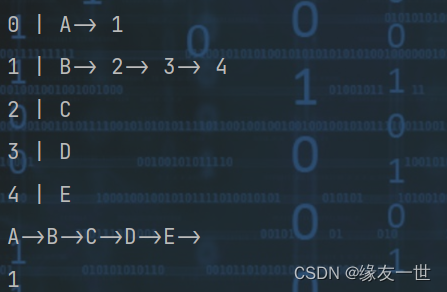

#include "Map2.h"int main() {Graph graph1 = create();for (int c = 'A'; c <= 'F'; c++) {addVertex(graph1, (char) c);}addEdge(graph1, 0, 1);//A->BaddEdge(graph1, 1, 2);//B->CaddEdge(graph1, 1, 3);//B->DaddEdge(graph1, 1, 4);//D->E//addEdge(graph1, 4, 5);//E->FprintGraph(graph1);int arr[graph1->vertexCount];for(int i=0;ivertexCount;i++) {arr[i]=0;}printf("\n%d",dfs(graph1,0,5,arr));return 0;
}

广度优先搜索【BFS】

• 先探索顶点的所有分支，然后再去看这些分支的所有分支。
• 实质上是更尽可能地探索更广的范围。

思路图解

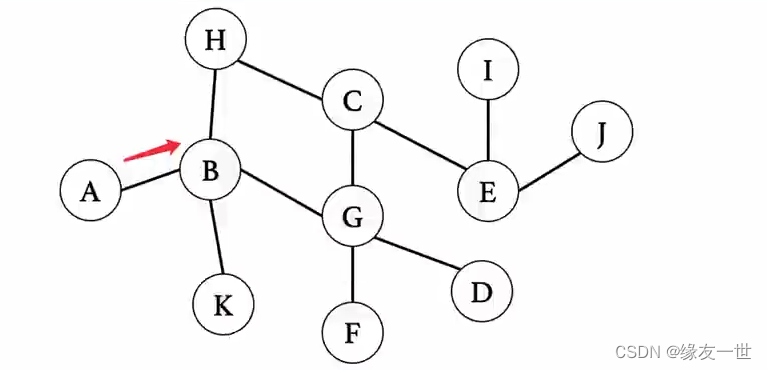

从A结点开始探索，A入队列。队列状态：A然后，再将其下一个结点B入队，A出队。队列状态：B从A结点开始探索，A入队列。\\ 队列状态：A\\ 然后，再将其下一个结点B入队，A出队。\\ 队列状态：B\\ 从A结点开始探索，A入队列。队列状态：A然后，再将其下一个结点B入队，A出队。队列状态：B

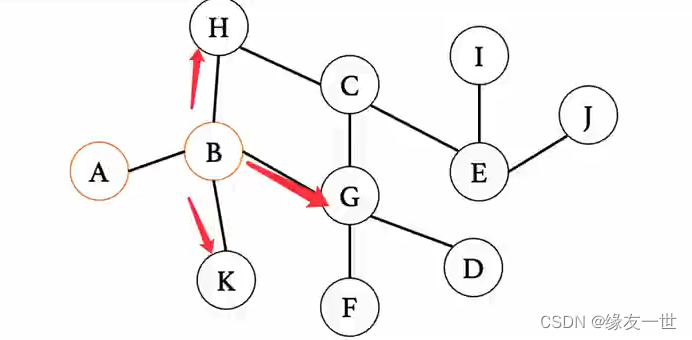

将B的下一级结点入队队列状态：B−>H−>G−>K将B出队队列状态：H−>G−>K将B的下一级结点入队\\ 队列状态：B->H->G->K\\ 将B出队\\ 队列状态：H->G->K 将B的下一级结点入队队列状态：B−>H−>G−>K将B出队队列状态：H−>G−>K

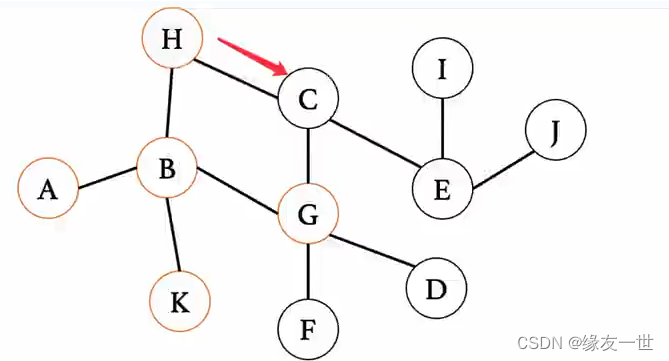

依次按照队头到队尾的顺序，将其子节点入队，本结点出队。C入队队列状态：H−>G−>K−>CH出队对列状态：G−>K−>C依次按照队头到队尾的顺序，将其子节点入队，本结点出队。\\ C入队\\ 队列状态：H->G->K->C\\ H出队\\ 对列状态：G->K->C 依次按照队头到队尾的顺序，将其子节点入队，本结点出队。C入队队列状态：H−>G−>K−>CH出队对列状态：G−>K−>C

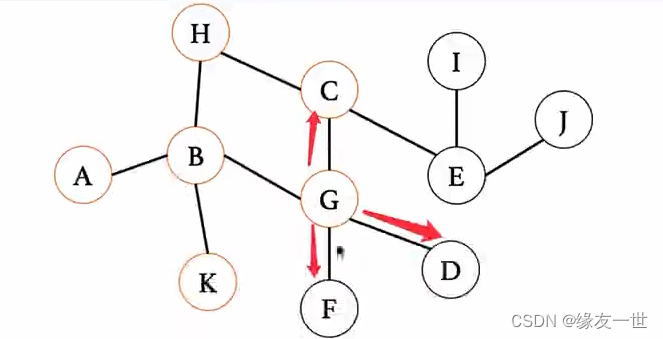

D、F入队;C已入队，所以无需再次入队。队列状态：G−>K−>C−>D−>FG出队对列状态：K−>C−>D−>FD、F入队;C已入队，所以无需再次入队。\\ 队列状态：G->K->C->D->F\\ G出队\\ 对列状态：K->C->D->F\\ D、F入队;C已入队，所以无需再次入队。队列状态：G−>K−>C−>D−>FG出队对列状态：K−>C−>D−>F

K没有下一个结点，所以直接将K出队。队列状态：C−>D−>FK没有下一个结点，所以直接将K出队。\\ 队列状态：C->D->F K没有下一个结点，所以直接将K出队。队列状态：C−>D−>F

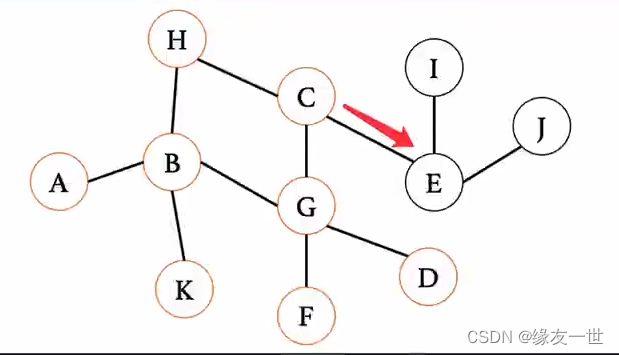

再依次遍历队头的下一个结点E入队队列状态：C−>D−>F−>EC出队队列状态：D−>F−>E再依次遍历队头的下一个结点\\ E入队\\ 队列状态：C->D->F->E C出队\\ 队列状态：D->F->E 再依次遍历队头的下一个结点E入队队列状态：C−>D−>F−>EC出队队列状态：D−>F−>E

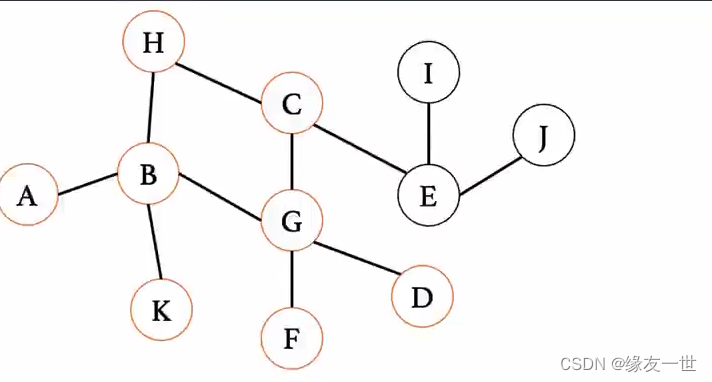

因为D、F没有下一级邻接点，所以将D、F出队即可队列状态：E因为D、F没有下一级邻接点，所以将D、F出队即可\\ 队列状态：E 因为D、F没有下一级邻接点，所以将D、F出队即可队列状态：E

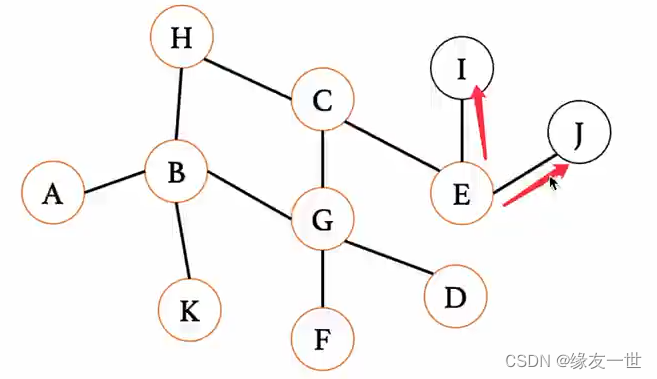

I、J入队队列状态：E−>I−>JE出队队列状态：I−>JI、J入队\\ 队列状态：E->I->J E出队\\ 队列状态：I->J I、J入队队列状态：E−>I−>JE出队队列状态：I−>J

最后再将队列的内容全部出队队列状态：空结束搜索最后再将队列的内容全部出队\\ 队列状态：空\\ 结束搜索 最后再将队列的内容全部出队队列状态：空结束搜索

代码实现·广度优先遍历【BFS】

• 存储结构：邻接表

图的结构

typedef int T;
struct QueueNode{T element;struct QueueNode * next;
};
typedef struct QueueNode* QNode;
struct Queue{QNode front,rear;
};
typedef struct Queue* LinkedQueue;
int initQueue(LinkedQueue queue) {QNode node=(QNode) malloc(sizeof(struct QueueNode));if(node==NULL) return 0;queue->front=queue->rear=node;return 1;
}int offerQueue(LinkedQueue queue,T element) {QNode node=(QNode) malloc(sizeof(struct QueueNode));if(node== NULL) return 0;node->element=element;queue->rear->next=node;queue->rear=node;return 1;
}
int isEmpty(LinkedQueue queue){return queue->front==queue->rear;
};
T pollQueue(LinkedQueue queue) {T e=queue->front->next->element;QNode node=queue->front->next;queue->front->next=queue->front->next->next;if(queue->rear==node) queue->rear=queue->front;free(node);return e;
}

• BFS

/**** @param graph 图* @param startVertex 起点顶点下标* @param targetVertex 目标顶点下标* @param visited 已到达过的顶点数组* @param queue 辅助作用的队列* @return*/
int bfs(Graph graph,int startVertex,int targetVertex,int* visited,LinkedQueue queue) {offerQueue(queue,startVertex);//头节点入队visited[startVertex]=1;//立马已标记//当队列不为空时，进行操作while(!isEmpty(queue)) {int next= pollQueue(queue);//从队列中取出一个顶点打印printf("%c->",graph->vertex[next].element);Node node=graph->vertex[next].next;//下一个结点//当当前结点的下一个结点存在时，进行入队操作while(node) {//如果找到目标结点，返回trueif(node->nextVertex==targetVertex) return true;if(!visited[node->nextVertex]) {//!0==1未访问offerQueue(queue,node->nextVertex);//入队列visited[node->nextVertex]=1;//访问标记}node=node->next;//进行下一个结点}}return false;
}

• Main.cpp

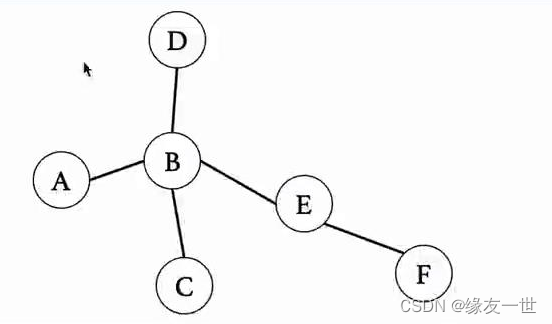

Graph graph1 = create();
for (int c = 'A'; c <= 'F'; c++) {addVertex(graph1, (char) c);
}
addEdge(graph1, 0, 1);//A->B
addEdge(graph1, 1, 2);//B->C
addEdge(graph1, 1, 3);//B->D
addEdge(graph1, 1, 4);//D->E
addEdge(graph1, 4, 5);//E->F
printGraph(graph1);
int arr1[graph1->vertexCount];
for(int i=0;ivertexCount;i++) {arr1[i]=0;
}
struct Queue queue;
initQueue(&queue);
bfs(graph1,0,5,arr1,&queue);
