文章目录

• 1 跨页连接符的标号设置
• 2 DRC与原理图检查
• 3 PDF导出

1 跨页连接符的标号设置

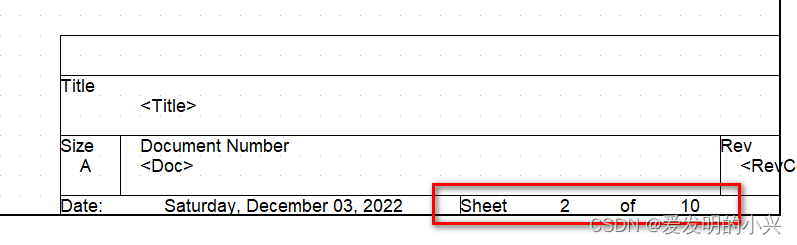

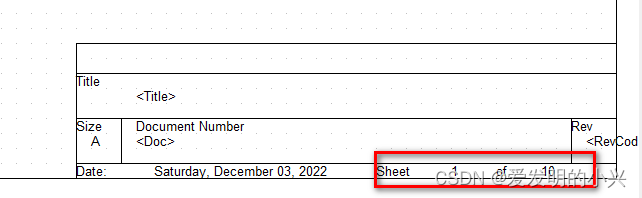

1、在设置跨页连接符的标号之前，需要去修改原理图的页码。

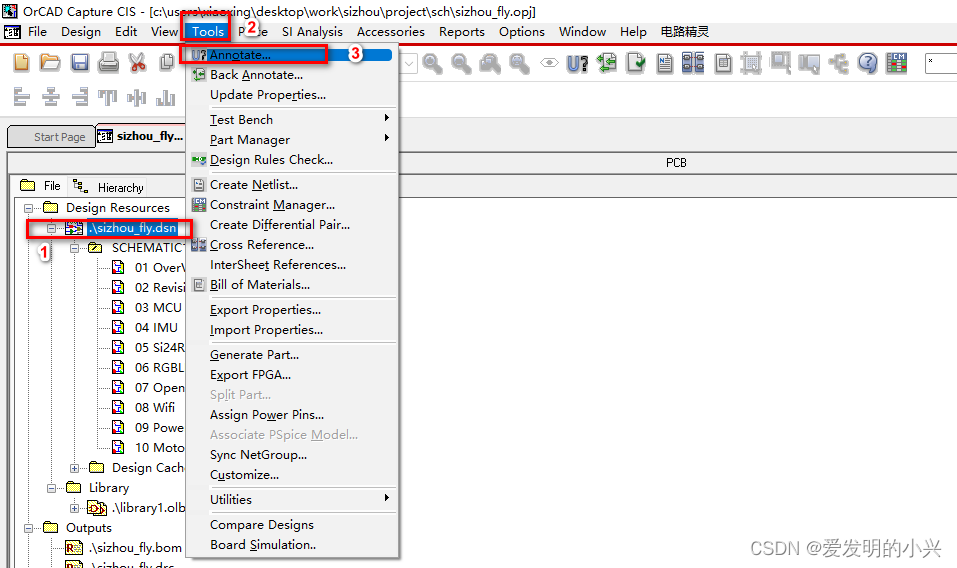

2、按照下图所示的操作步骤依次点击。

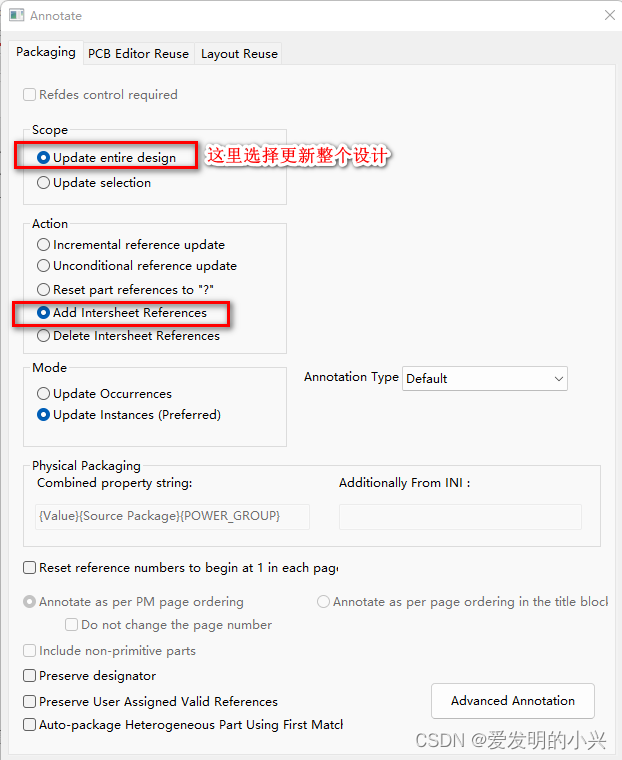

3、接着会弹出annotate的对话框，按照下图进行选择，如果使用的是笔记本电脑的话，会出现找不到下方的确认按钮。这里推荐的解决办法是使用KDE Mover-Sizer这款软件，可以方便的对界面进行移动。

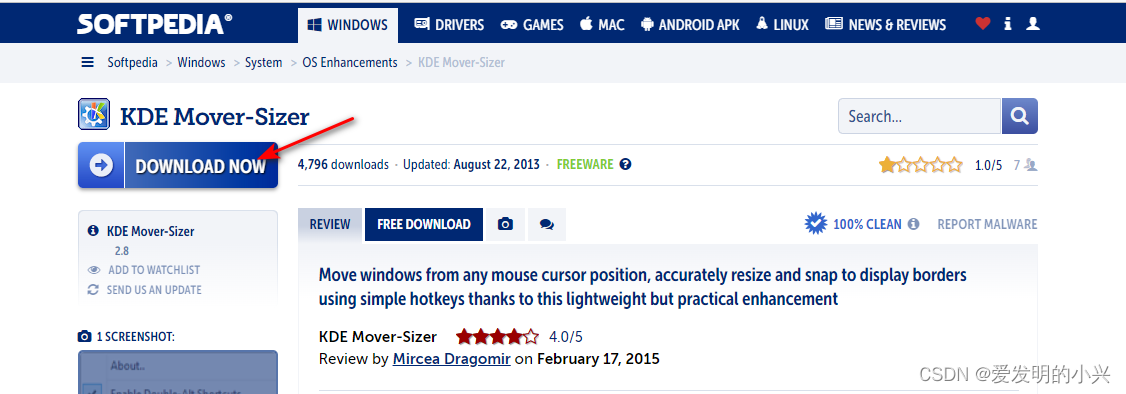

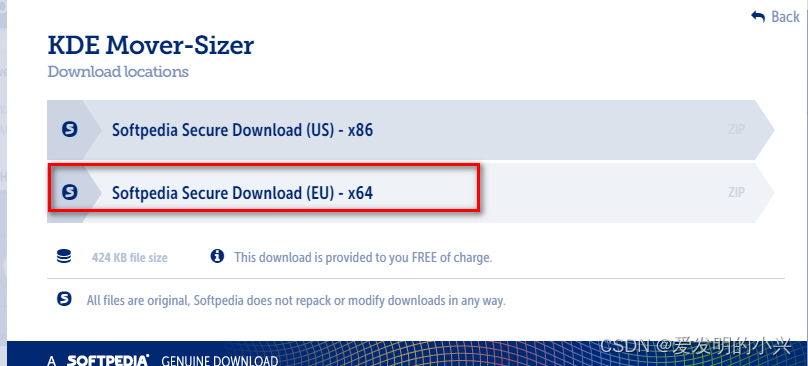

KDE Mover-Sizer下载地址

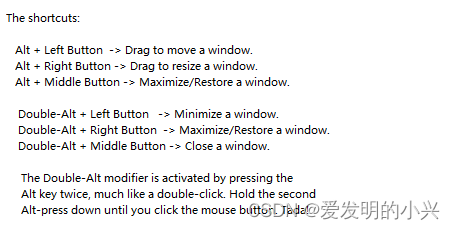

软件的使用快捷键如下。
这里最重要的就是移动啦，alt+鼠标左键可以进行界面的拖动。

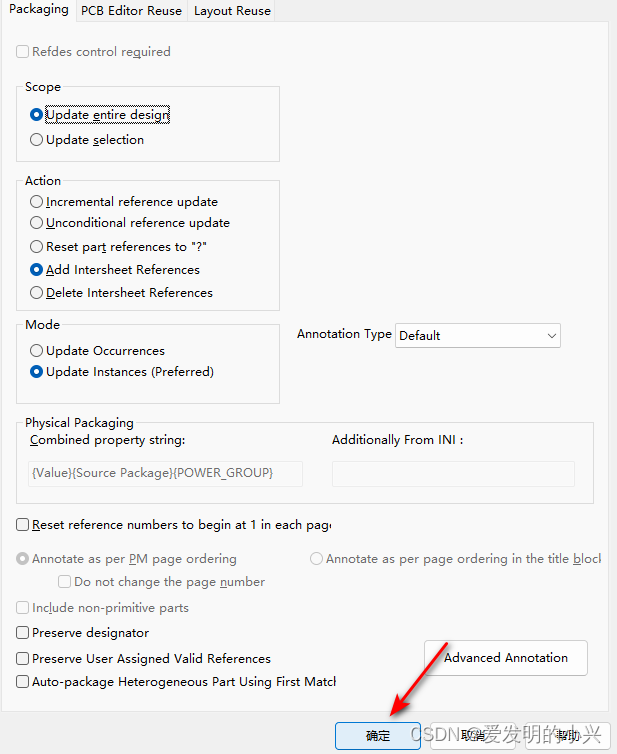

4、alt+鼠标左键来拖动annotate的对话框，点击确定。

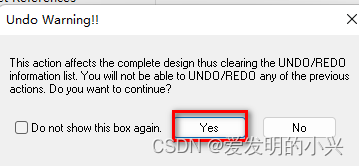

5、点击Yes。

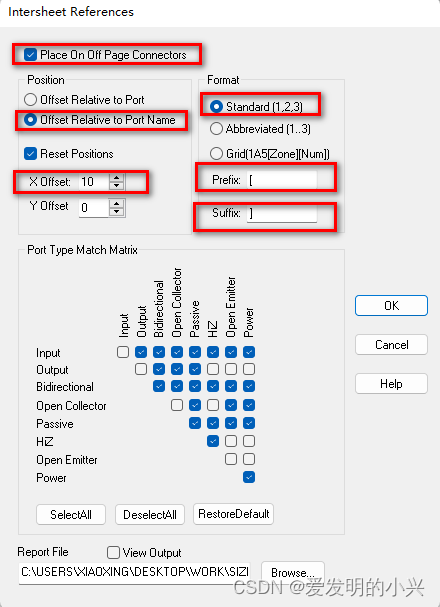

6、依据下图进行选择，之后点击OK即可。

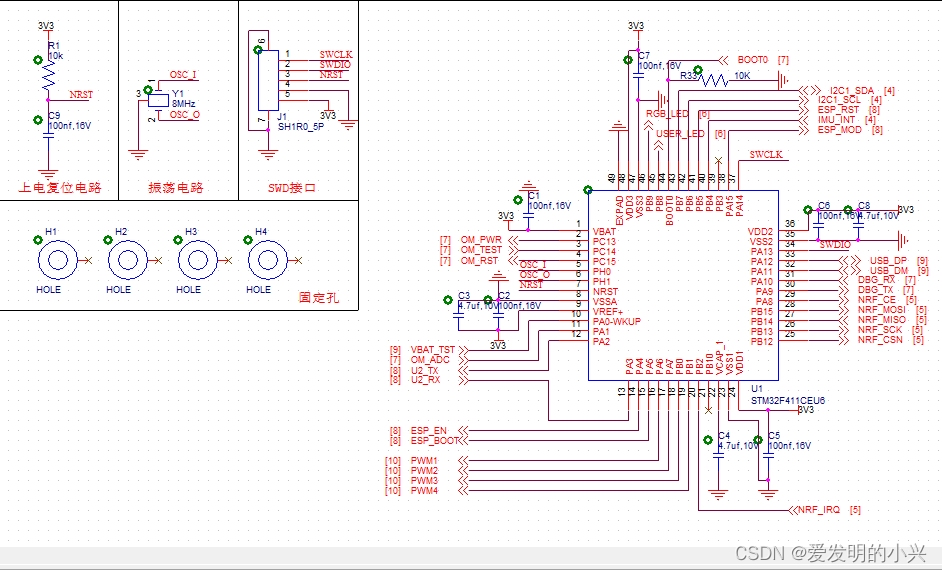

7、展示效果。

2 DRC与原理图检查

DRC的主要作用是帮助我们自动检查原理图存在的问题。

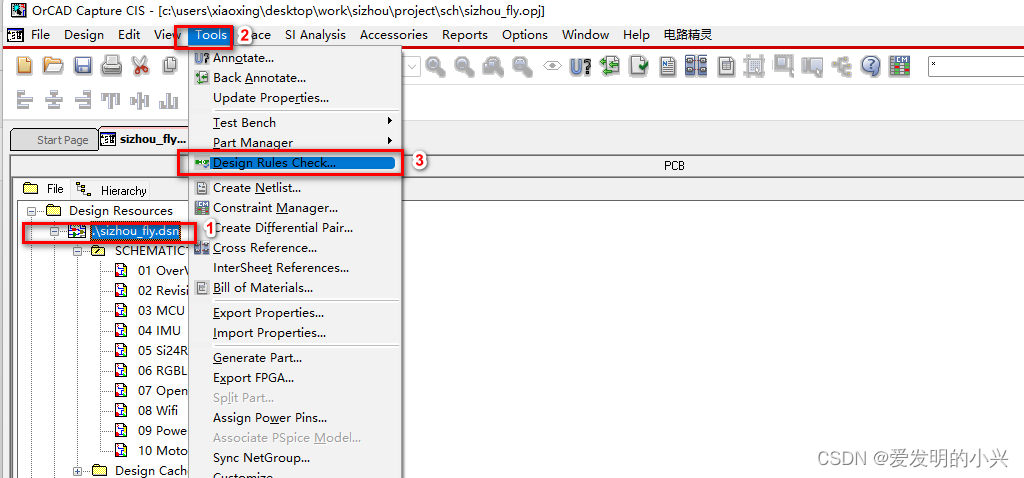

1、依据下图进行选择。

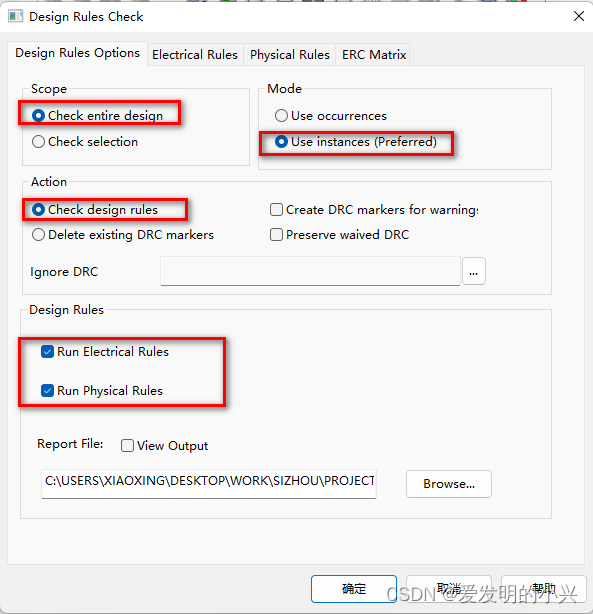

2、在Design Rules Options页面进行下图设置。

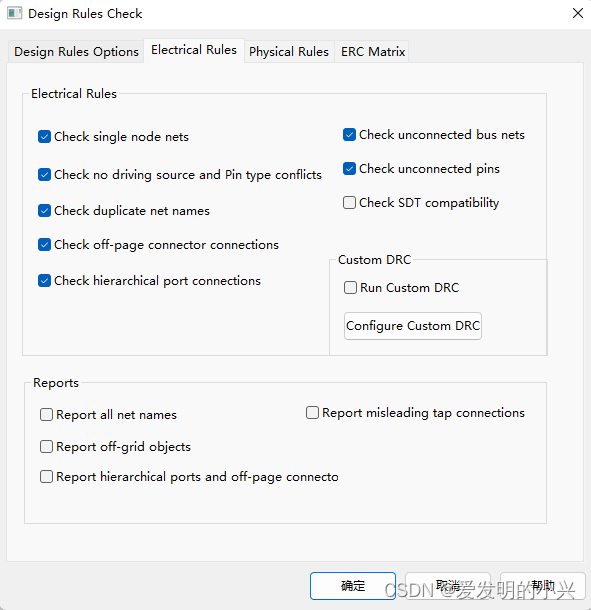

3、在Electrical Rules页面进行下图设置，当然也可以根据自己的需求进行选择。

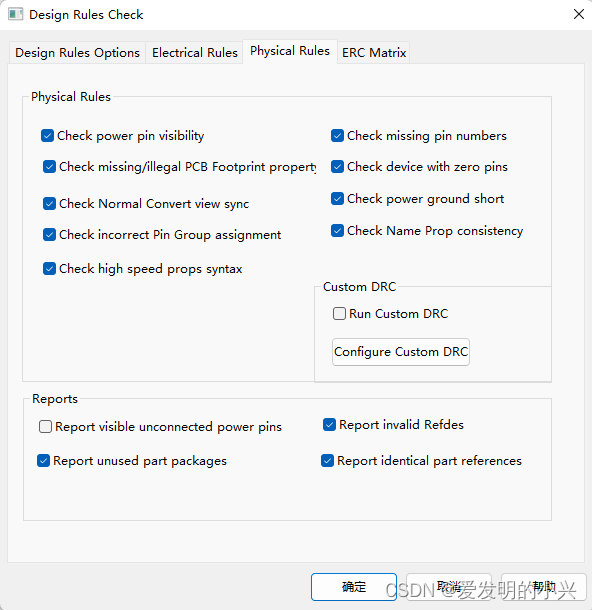

4、在Physical Rules页面进行下图设置，当然也可以根据自己的需求进行选择。最后点击确定即可运行DRC。

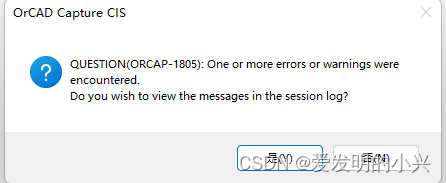

5、这里点击否。

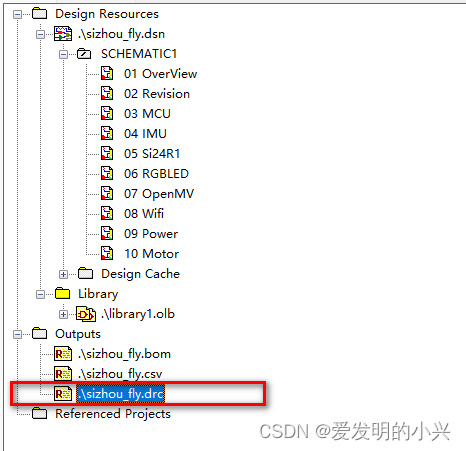

6、点击这里即可以查看原理图目前存在的问题。

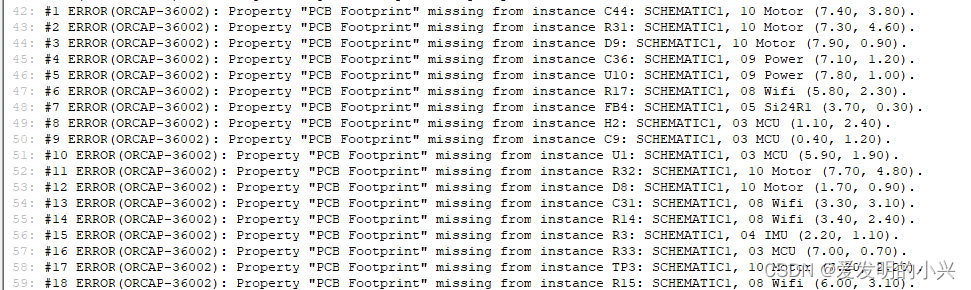

7、由于还未添加元器件的封装，所以我在报告中出现的error仅有封装的错误。

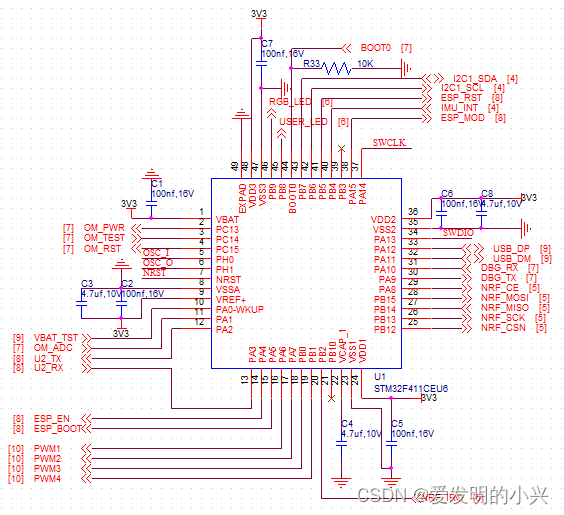

8、再次回到原理图中，会发现出错的地方都标有绿色的小圆。

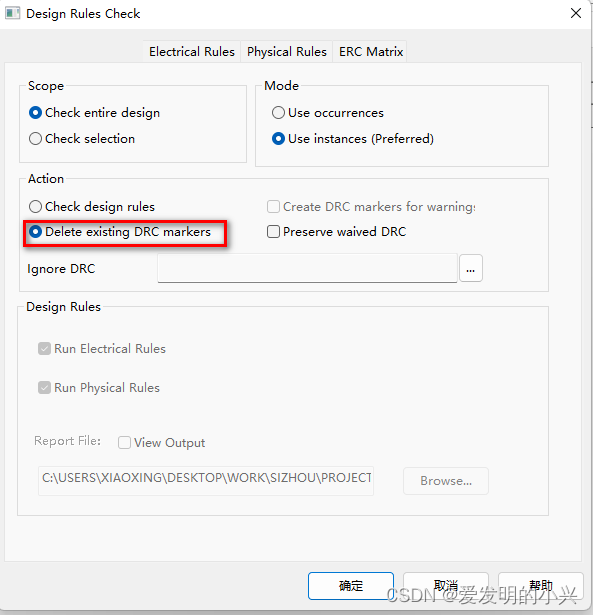

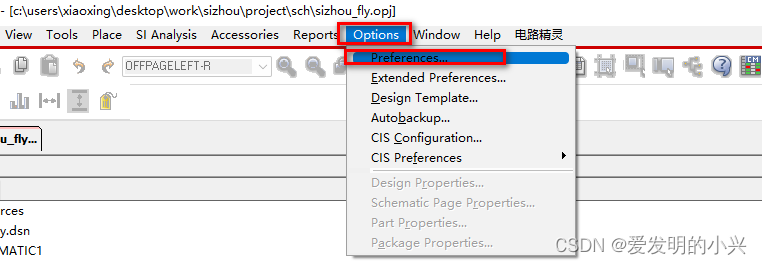

9、如果想要删除绿色的小圈，只需要进行下面的设置即可，最后点击确定。

3 PDF导出

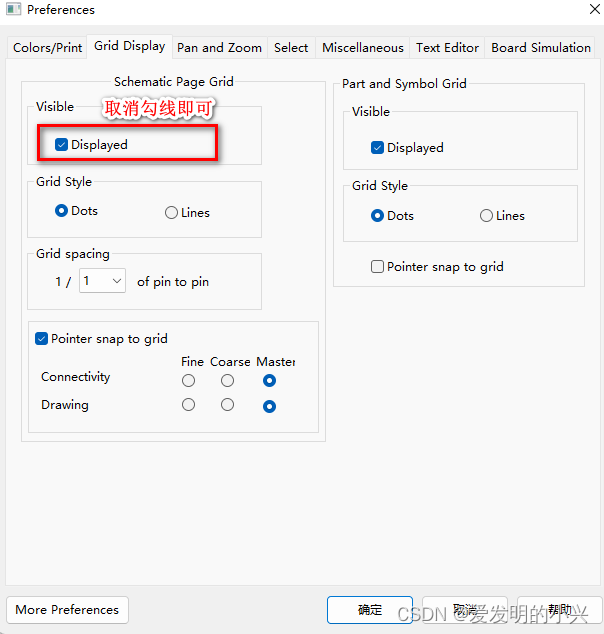

1、首先我们可以把原理图的栅格隐去。

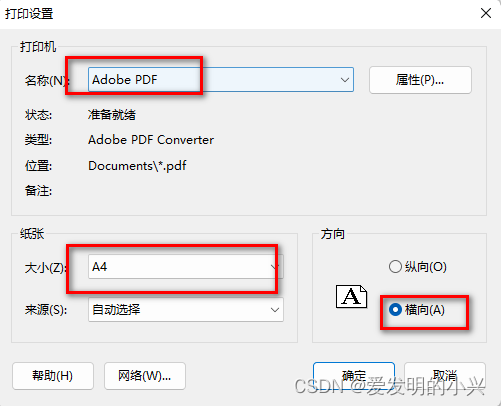

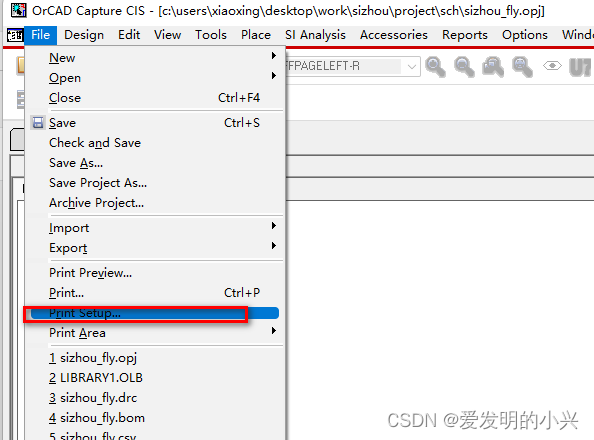

2、首先需要进行打印的设置。点击File-Print Setup。

3、一定要确保是横向哦，要不然打印是有问题的。

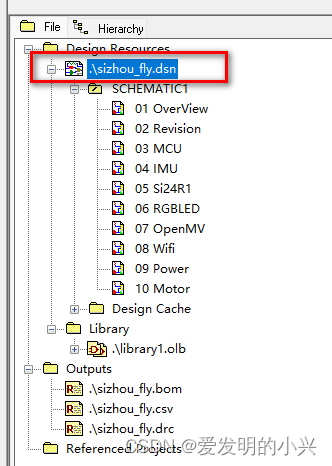

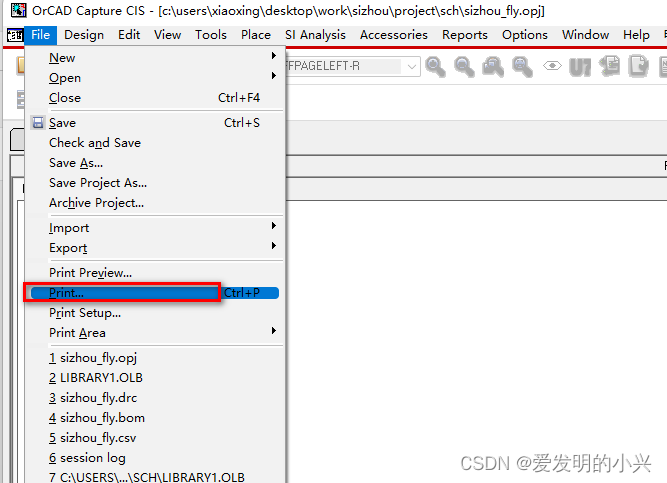

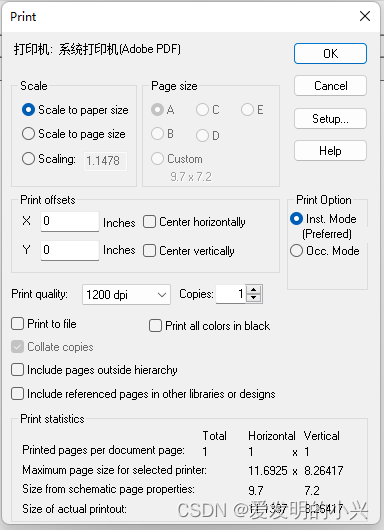

4、选择dsn，点击File-Print，之后点击OK。

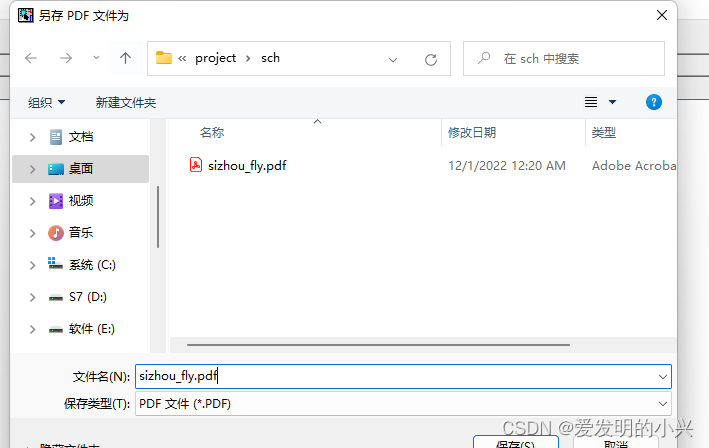

5、保存生成的pdf即可。
