[论文阅读] 颜色迁移-Linear Monge-Kantorovitch(MKL)
[论文阅读] 颜色迁移-Linear Monge-Kantorovitch(MKL)
文章: The Linear Monge-Kantorovitch Linear Colour Mapping for Example-Based Colour Transfer, [paper], [matlab代码]
1-算法原理
本文将颜色迁移变成数据分布的转换问题, 因而本文需要解决2个方面的问题, 如何描述图像颜色分布, 二是如何对数据分布进行变换.
对于数据分布, 本文使用均值和协方差来对数据分布进行描述, 对于分布变换, 本文使用线性变换进行处理.
数据的均值和协方差比较简单, 因而本文的重点在于寻找变换方法. 本文使用的线性变换如下所示:
{t(u)=T(u−μu)+μvTΣuTT=Σv(5)\left\{\begin{array}{l} t(u)=T\left(u-\mu_u\right)+\mu_v \\ T \Sigma_u T^T=\Sigma_v \tag{5} \end{array}\right. {t(u)=T(u−μu)+μvTΣuTT=Σv(5)
式中, uuu 为原始图像, vvv 为目标图像, μ\muμ 为均值, Σ\SigmaΣ 为协方差, TTT 为需要求解的线性变换.
让 Σu=AAT\Sigma_u = AA^TΣu=AAT , Σv=BBT\Sigma_v = BB^TΣv=BBT, 则
T(AAT)TT=BBT(TA)(TA)T=BBTTA=BT=BA−1T(AA^T)T^T = BB^T \\ (TA)(TA)^T = BB^T \\ TA = B \\ T = BA^{-1} T(AAT)TT=BBT(TA)(TA)T=BBTTA=BT=BA−1
只要知道了A和B即可知道线性变换T.
2-算法核心
本文的核心就是寻找A和B. 文中主要使用的方法是矩阵分解, 介绍了几种方法.
2.1-Independent Transfer(IT)
首先介绍的是每个通道单独进行转换时, 协方差变成了对角矩阵, 对角元素为每个通道的方差的平方根, 这样变换公式为:
T=(var(v1)var(u1)00⋱var(vN)var(uN))(11)T=\left(\begin{array}{ccc} \sqrt{\frac{\operatorname{var}\left(v_1\right)}{\operatorname{var}\left(u_1\right)}} & & 0 \\ 0 & \ddots & \\ \tag{11} & & \sqrt{\frac{\operatorname{var}\left(v_N\right)}{\operatorname{var}\left(u_N\right)}} \end{array}\right) T=⎝⎜⎜⎛var(u1)var(v1)0⋱0var(uN)var(vN)⎠⎟⎟⎞(11)
这种变换方式可以使用如下公式等价, 即为 Color transfer between images 中描述的方法
Ci=σtiσsi(Csi−μsi)+μtiC^i = \frac{\sigma_t^{i}}{\sigma_s^{i}}(C_s^{i} - \mu_s^{i}) + \mu_t^{i} Ci=σsiσti(Csi−μsi)+μti
式中, i为通道, s表示源图像, t表示目标图像. 这种方法需要假设图像各颜色通道分布是独立可分离的, 但实际情况可能不满足这种情况, 因而实际效果可能不好. 需要先将图像转换到不相关的颜色空间, 一般在Lab颜色空间效果较好.

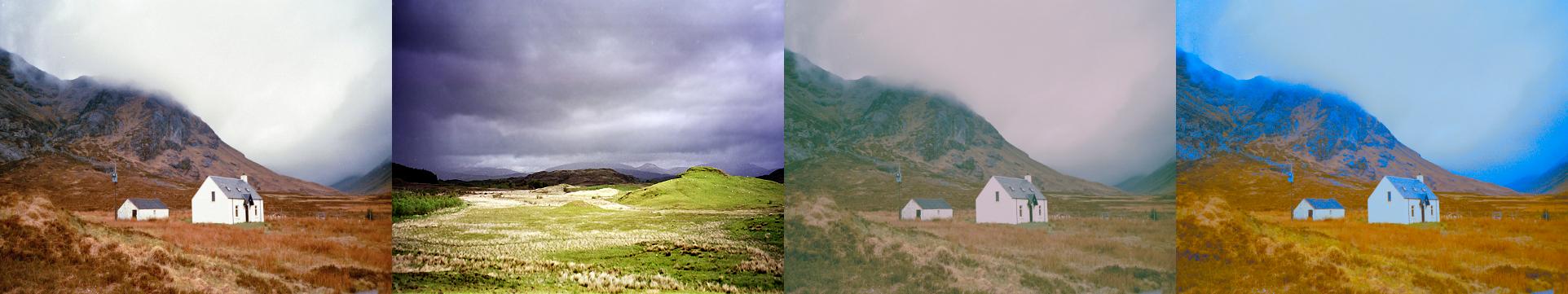

上图中, 依次为原始图像, 参考图像, rgb空间结果, lab空间结果.
2.2-Cholesky Decomposition(CD)
关于 Cholesky Decomposition 可以参考:
- 三十分钟理解：矩阵Cholesky分解，及其在求解线性方程组、矩阵逆的应用_大饼博士X的博客-CSDN博客_cholesky分解法求解线性方程组
- Cholesky分解 - 知乎 (zhihu.com)
Cholesky Decomposition 可以将矩阵分解为 A=LLTA=LL^TA=LLT 形式, 这样变换公式为:
T=LvLu−1(12)T = L_vL_u^{-1} \tag{12} T=LvLu−1(12)
文中说这种方法对于通道的顺序有一定的要求, 不同的颜色通道顺序结果不一样, 如RGB与BGR的结果很有可能不一样.

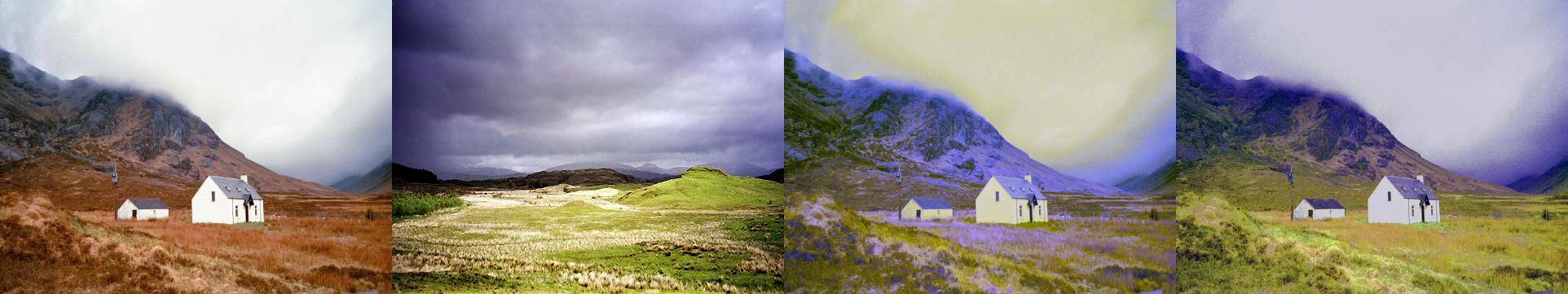

上图中, 依次为原始图像, 参考图像, rgb结果, bgr空间结果.
2.3-Square Root Decomposition(SRD)
这种方法是对 Cholesky Decomposition 方法的一种改进, 分解公式为:
Σu=PuTDuPu,Σu1/2=PuTDu1/2PuΣv=PvTDvPv,Σv1/2=PvTDv1/2Pv\Sigma_u = P_u^T D_u P_u, \Sigma_u^{1/2} = P_u^T D_u^{1/2} P_u \\ \Sigma_v = P_v^T D_v P_v, \Sigma_v^{1/2} = P_v^T D_v^{1/2} P_v Σu=PuTDuPu,Σu1/2=PuTDu1/2PuΣv=PvTDvPv,Σv1/2=PvTDv1/2Pv
这样变换公式为:
T=Σv1/2Σu−1/2(15)T = \Sigma_v^{1/2}\Sigma_u^{-1/2} \tag{15} T=Σv1/2Σu−1/2(15)
Square Root Decomposition 分解后, D为特征值的对角矩阵, 特征值从大到小排列, 可以实现主方向对齐, 类似PCA处理, 可以减少对颜色通道顺序的依赖, 这样在不同的颜色空间下结果类似.
这种矩阵分解的方法可能的问题是, 局部出现颜色变化不一致的问题, 应该是与 [论文阅读] 颜色迁移-Correlated Color Space 中描述的问题一样.

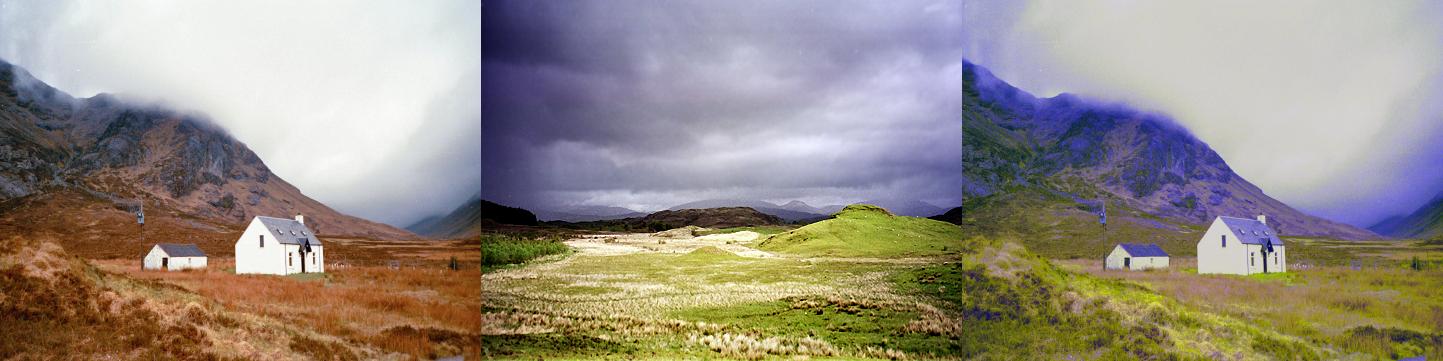

上图中, 依次为原始图像, 参考图像, SRD结果.
2.4-Linear Monge-Kantorovitch(MKL)
将分布变换的问题转换为最优传输的问题, 关于 Monge-Kantorovitch 可以参考: 最优传输–Monge-Kantorovich理论_asforking的博客-CSDN博客
这样变换公式为:
T=Σu−1/2(Σu1/2ΣvΣu1/2)Σu−1/2(25)T = \Sigma_u^{-1/2}(\Sigma_u^{1/2}\Sigma_v\Sigma_u^{1/2})\Sigma_u^{-1/2} \tag{25} T=Σu−1/2(Σu1/2ΣvΣu1/2)Σu−1/2(25)
这个算法在 Square Root Decomposition 基础上进一步进行了改进, 对变换进一步约束了位移, 这样可以最小化颜色的变化.

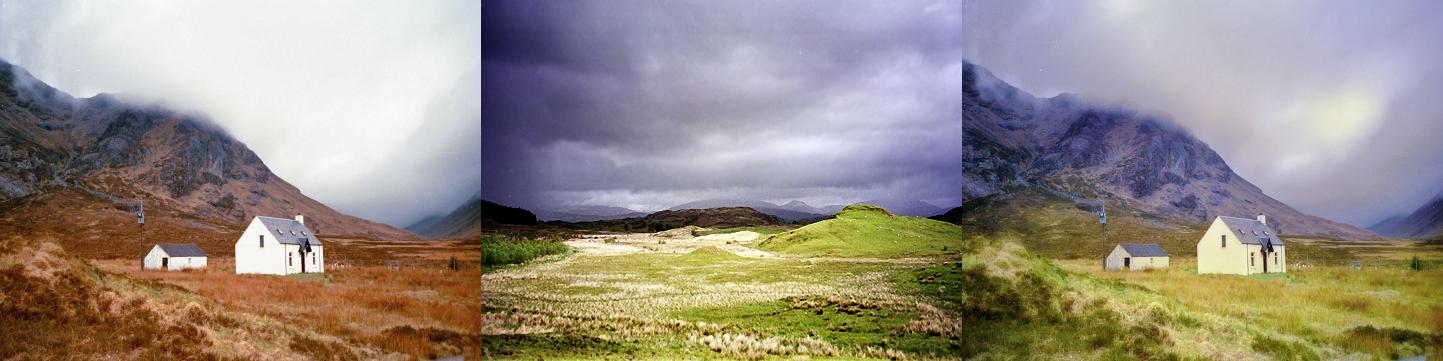

上图中, 依次为原始图像, 参考图像, regrain结果.
3-参考
- The Linear Monge-Kantorovitch Linear Colour Mapping for Example-Based Colour Transfer 论文理解_玉兔金兔的博客-CSDN博客
