DIY风速测量及显示

1、应用介绍

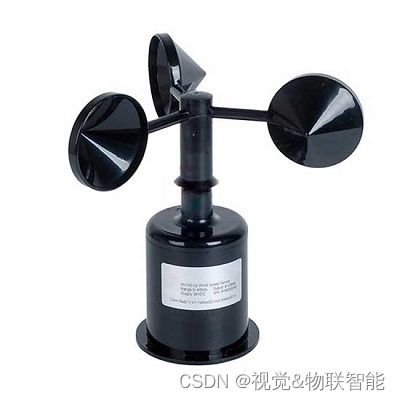

本次实例将使用一款具有 NPN 脉冲输出的数字风速计传感器。 NPN脉冲输出风速计效果好，性价比高。另外它仅在 5V 电源下工作。

在这里插入图片描述

在本次实例中，将此风速计传感器与 Arduino 板和 0.96 英寸 OLED 显示屏连接。 OLED显示屏将以米/秒为单位显示风速，并可测量每秒0至70米范围内的风速。

2、硬件接线图

本次使用的风速计传感器是一种NPN 脉冲输出风速计传感器是 3 杯型风速计，能够测量高达每秒 70 米或 156 英里/小时的风速。它由外壳、风杯、电路模块组成。与模拟输出版本的风速计不同，这种风速计输出脉冲更准确地反映了风速。此外，这款风速计完全防水，安装设计稳定，适合户外应用。它在 5 伏至 30 伏直流电压之间工作。输出为脉冲型，分辨率为 0.0875 米/秒。测风范围在每秒 0 到 70 米之间。

本次使用到的风速计传感器引脚如下：

引脚	标志	描述
棕色线	VCC	电源正极
黑色线	GND	接地（负极）
绿色线	(PNP)输出	脉冲输出
蓝色线	(NPNR)输出	脉冲输出
