ArcGIS基础：点要素分割线要素和提取线要素的交点
创始人
2024-03-16 23:43:33
第一个实验：【点要素分割线要素】

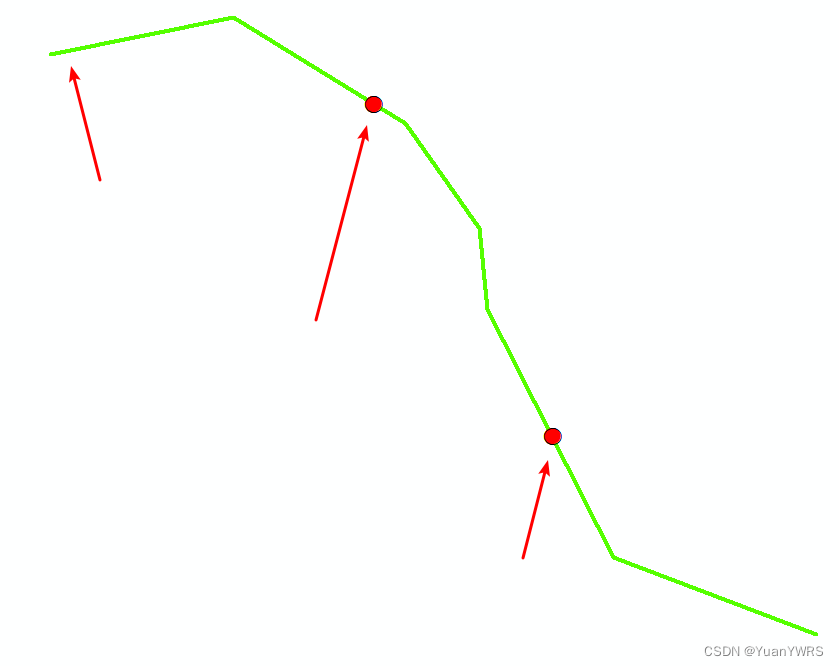

看下原始数据：下图所示，２个红点和一条绿线，用２个点去分割这条线。

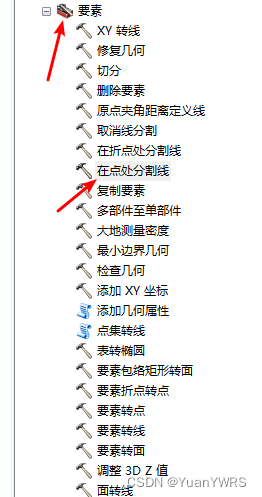

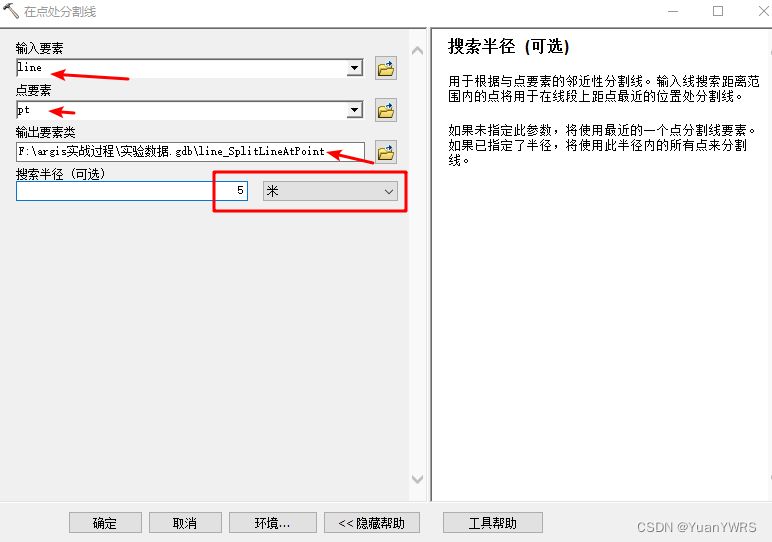

找到【数据管理工具】，在找到【要素】，再找到【在点处分割线】，如下图所示。
输入线、点要素，然后在【搜索半径】里输入５米，查看一下结果。
查看结果发现，线段被分割了２段，我们查看一下原因。
发现第２个点与线有一段距离，肯定是大于５米的，所以分割没有成功。可以量测一下距离，重新输入搜索半径。
我们把搜索半径改为200米，勘察结果，被点分割了３段。

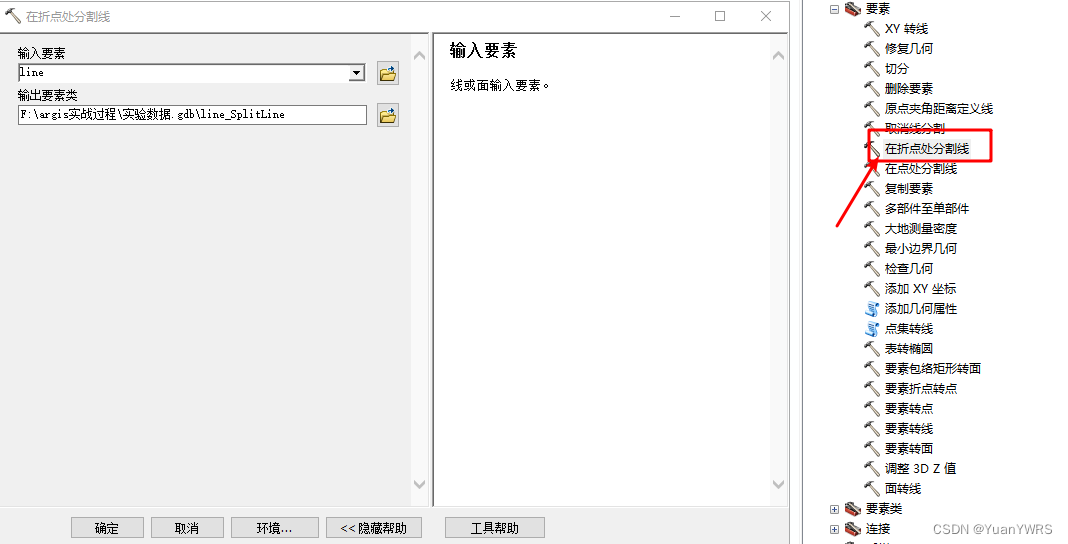

接下来使用另外一个工具【在折点处分割线】，如下所示。
查看结果，可以发现已经分割成功。
第一个实验：【提取线要素交点】
先查看一下原始数据，如下是城市道路网络，有多条道路线交汇而成的，本次实现批量提取线要素的交汇点数据。
先使用【要素转线】用于得到分割后线段数据。

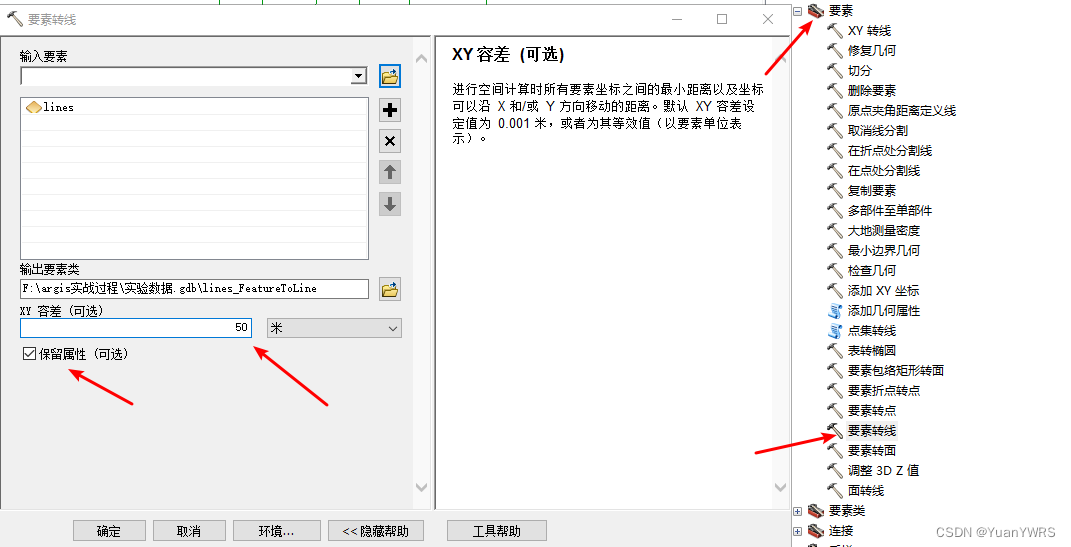

工具位于【要素】工具下，打开【要素转线】对话框，进行以下设置。
查看输出结果，如下所示，已经被分成了多少线段。

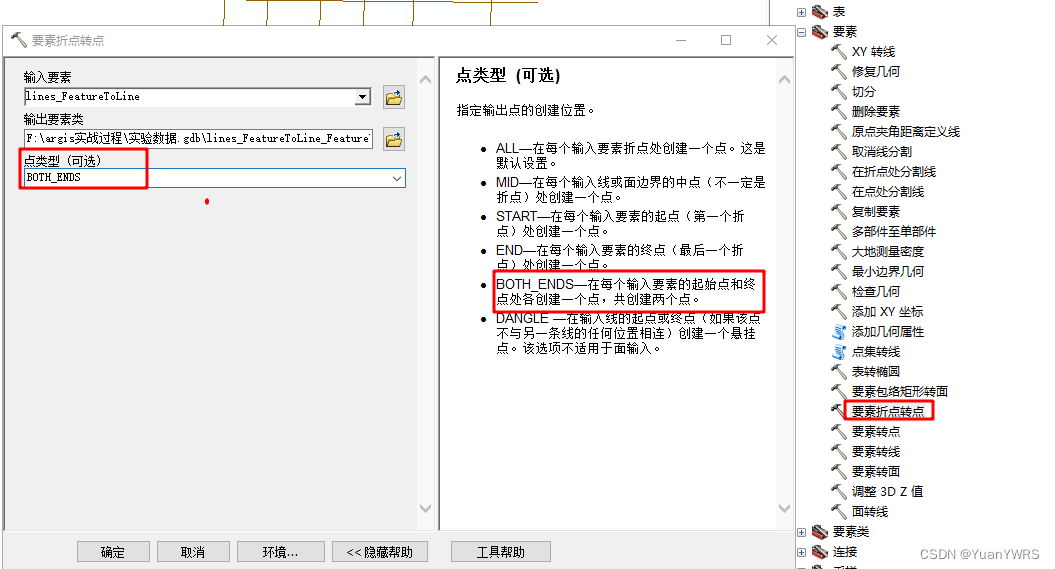

然后使用【要素折点转点】工具，提取线的交点。
如下所示。
输出结果如下：

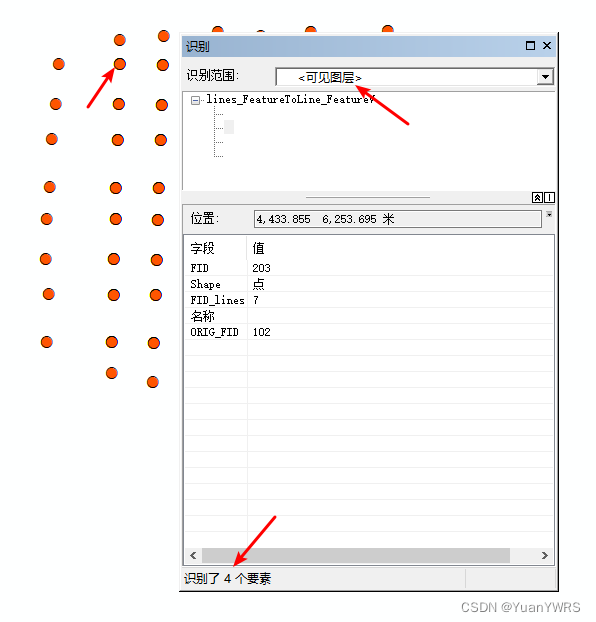

使用识别工具，可以发现，一个点位有４个识别结果，表示有重复的点生成，可以考虑去除重复内容。

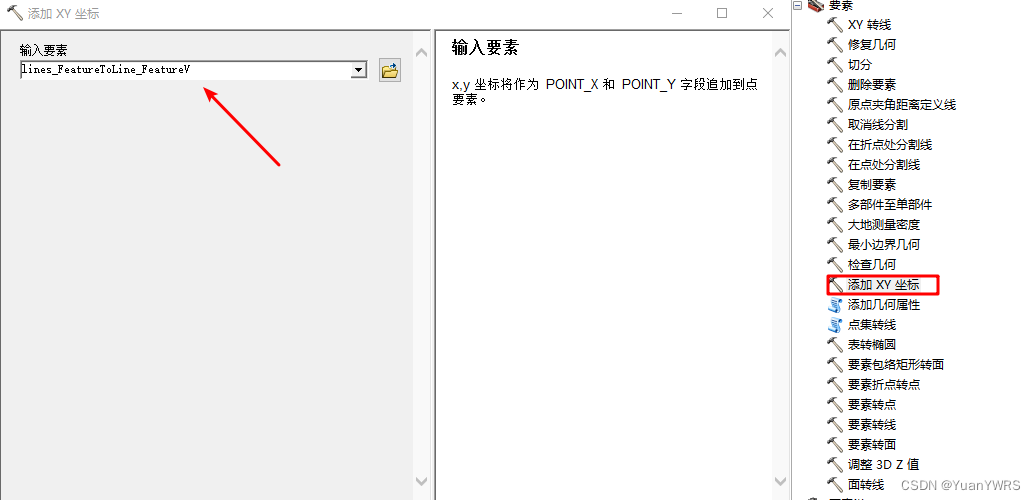

可以使用【添加XY坐标】去掉重复的坐标，工具位于【要素】下，如下所示：

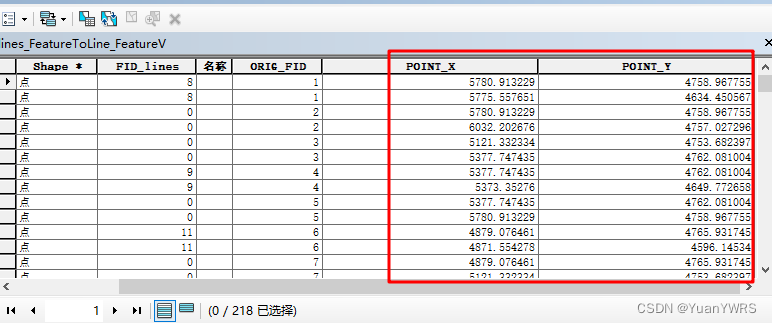

如下为输出结果，总共有218项目。

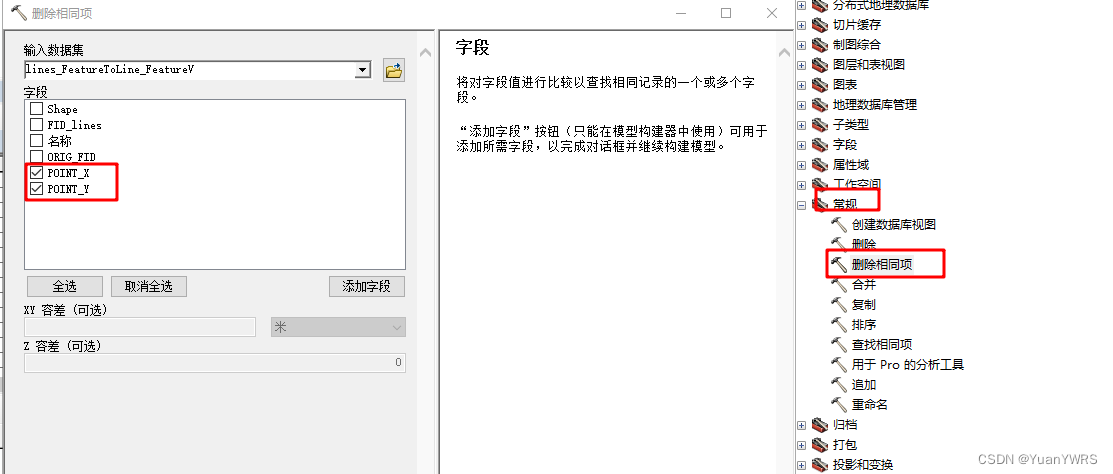

使用【常规】工具下的【删除相同项】去掉重复的点位坐标。

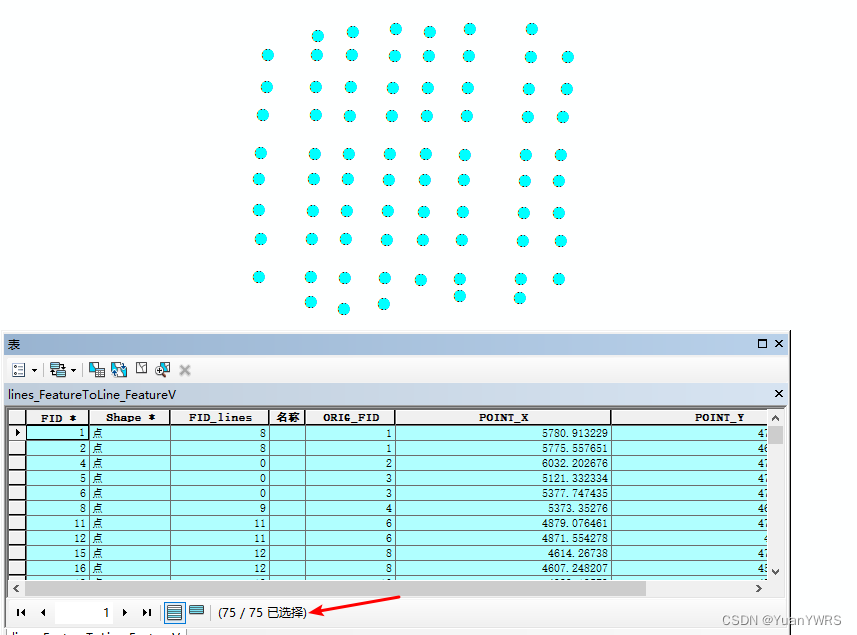

输出结果如下，只剩下７５个点位。
