注意，需要有源代码版本的 Unreal Engine，而不是从游戏 Launcher 中下载的 Unreal 版本。

本文使用是 Unreal Engine 5.1 版本。关于一些基础 API 介绍，可以参考之前的一篇。

起点

可以将 Engine\Source\Programs\BlankProgram 作为模板拷贝一份，然后重新命名（可以使用文本编辑器进行全局替换之类的），这里命名成 CircleLiveLinkProvider，作为 Program 的起点。

使用 GenerateProjectFiles 刷新项目，这样新的 Program 就会出现在 UE 的工程中。

// CircleLiveLinkProvider.cpp
#include "CircleLiveLinkProvider.h"#include "RequiredProgramMainCPPInclude.h"DEFINE_LOG_CATEGORY_STATIC(LogCircleLiveLinkProvider, Log, All);IMPLEMENT_APPLICATION(CircleLiveLinkProvider, "CircleLiveLinkProvider");INT32_MAIN_INT32_ARGC_TCHAR_ARGV()
{GEngineLoop.PreInit(ArgC, ArgV);UE_LOG(LogCircleLiveLinkProvider, Display, TEXT("Hello World"));FEngineLoop::AppExit();return 0;
}

编译一下，在 Engine\Binaries\Win64（应该是对应平台下，我用的是 Windows，所以是在 Win64）文件夹下，会有对应编译好的可执行文件。

脱离引擎

如果想让程序独立引擎进行运行，需要使用和 Unreal 源码组织结构相同的目录层次结构。如果这时候你把生成的 .exe 拷贝出来运行，是会出现警告的，会提示没有游戏配置和引擎配置。

LogPaths: Warning: No paths for game localization data were specifed in the game configuration.
LogInit: Warning: No paths for engine localization data were specifed in the engine configuration.
LogCircleLiveLinkProvider: Display: Hello World

但是如果在 Engine\Binaries\Win64 文件夹下进行运行（也就是程序生成的目录），并不会出现这种问题。

这种裸 exe 其实是会有一些副作用的，比如我的电脑上，运行之后，会在 C:\Engine 中生成日志文件。

要想真正独立运行，我们需要把 .exe，放入到一个 伪装 的 Engine 下面。我们按照 Engine\Binaries\Win64 创建文件夹，并把引擎 Engine.和游戏配置拷贝出来。

CircleLiveLinkProvider
└─Engine├─Binaries│  └─Win64│          CircleLiveLinkProvider.exe│          CircleLiveLinkProvider.pdb│└─ConfigBase.iniBaseEngine.iniBaseGame.ini

这样这个 Program 就可以独立运行了。运行程序之后，会发现自动在 Engine 文件夹中生成了 Programs 和 Saved

└─Engine├─Binaries│  └─Win64│          CircleLiveLinkProvider.exe│          CircleLiveLinkProvider.pdb│├─Config│      Base.ini│      BaseEngine.ini│      BaseGame.ini│├─Programs│  └─CircleLiveLinkProvider│      └─Saved│          ├─Config│          │  ├─CrashReportClient│          │  │  └─UECC-Windows-69032E0743138D60D19DF9BAA8B91E3E│          │  │          CrashReportClient.ini│          │  ││          │  └─WindowsEditor│          │          Engine.ini│          │          Game.ini│          ││          └─Logs│                  CircleLiveLinkProvider.log│└─Saved└─Config└─WindowsEditorManifest.ini

可以看到，日志就会出现在我们创建的文件夹中，而不会出现在系统默认（缺省）的执行路径中。

Build.cs

引入 LiveLink 所需的依赖，LiveLink 默认依赖 Udp，所以需要引入 Messaging 和 UdpMessaging。

// Copyright Epic Games, Inc. All Rights Reserved.using UnrealBuildTool;public class CircleLiveLinkProvider : ModuleRules
{public CircleLiveLinkProvider(ReadOnlyTargetRules Target) : base(Target){PublicIncludePaths.Add("Runtime/Launch/Public");PrivateIncludePaths.Add("Runtime/Launch/Private");      // For LaunchEngineLoop.cpp includePrivateDependencyModuleNames.AddRange(new[]{"Core","CoreUObject","Projects","LiveLinkMessageBusFramework","LiveLinkInterface","Messaging","UdpMessaging",});}
}

Target.cs

// Copyright Epic Games, Inc. All Rights Reserved.using UnrealBuildTool;
using System.Collections.Generic;[SupportedPlatforms(UnrealPlatformClass.All)]
public class CircleLiveLinkProviderTarget : TargetRules
{public CircleLiveLinkProviderTarget(TargetInfo Target) : base(Target){Type = TargetType.Program;IncludeOrderVersion = EngineIncludeOrderVersion.Latest;LinkType = TargetLinkType.Monolithic;LaunchModuleName = "CircleLiveLinkProvider";// Lean and meanbBuildDeveloperTools = false;// Never use malloc profiling in Unreal Header Tool.  We set this because often UHT is compiled right before the engine// automatically by Unreal Build Tool, but if bUseMallocProfiler is defined, UHT can operate incorrectly.bUseMallocProfiler = false;// Editor-only is enabled for desktop platforms to run unit tests that depend on editor-only data// It's disabled in test and shipping configs to make profiling similar to the gamebool bDebugOrDevelopment = Target.Configuration == UnrealTargetConfiguration.Debug || Target.Configuration == UnrealTargetConfiguration.Development;bBuildWithEditorOnlyData = Target.Platform.IsInGroup(UnrealPlatformGroup.Desktop) && bDebugOrDevelopment;// Currently this app is not linking against the engine, so we'll compile out references from Core to the rest of the enginebCompileAgainstEngine = false;bCompileAgainstCoreUObject = true; // !! 注意这里bCompileAgainstApplicationCore = false;bCompileICU = false;// UnrealHeaderTool is a console application, not a Windows app (sets entry point to main(), instead of WinMain())bIsBuildingConsoleApplication = true;}
}

LiveLink Demo 的实现

在源码文件夹下创建两个文件，LiveLinkCore.h 和 LiveLinkCore.cpp，然后重新运行 GenerateProjectFiles 刷新项目的工程文件。

// LiveLinkCore.h
#pragma once#include "CoreMinimal.h"
#include "Misc/FrameRate.h"struct ILiveLinkProvider;struct FLiveLinkProviderCoreInitArgs
{FLiveLinkProviderCoreInitArgs(int32 Argc, TCHAR* ArgV[]);FFrameRate Framerate = FFrameRate(60, 1);FString SourceName{ TEXT("CircleLiveLinkProvider" });
};class CIRCLELIVELINKPROVIDER_API LiveLinkCore
{
public:explicit LiveLinkCore(const FLiveLinkProviderCoreInitArgs& InitArgs);int32 Run();~LiveLinkCore();private:void StartProvider();void Tick(float DeltaTime);void StopProvider() const;private:double FrameTime;FLiveLinkProviderCoreInitArgs InitArgs;TSharedPtr LiveLinkProvider;
};

因为我们不想在这里就引入 LiveLink 的头文件，所以使用了前向声明 struct ILiveLinkProvider;。

程序的大体结构设计就是 FLiveLinkProviderCoreInitArgs 负责解析命令行参数，然后将他注入到 LiveLinkCore 中，之后程序逻辑由 LiveLinkCore 负责。

命令行参数解析

// LiveLinkCore.cpp
#include "LiveLinkCore.h"DEFINE_LOG_CATEGORY_STATIC(LogCircleLiveLinkProviderCore, Log, All);FLiveLinkProviderCoreInitArgs::FLiveLinkProviderCoreInitArgs(const int32 ArgC, TCHAR* ArgV[])
{const FString CmdLine = FCommandLine::BuildFromArgV(nullptr, ArgC, ArgV, nullptr);FCommandLine::Set(*CmdLine);if (FString Value; FParse::Value(*CmdLine, TEXT("-Framerate="), Value)){FParse::Value(*Value, TEXT("Numerator="), Framerate.Numerator);FParse::Value(*Value, TEXT("Denominator="), Framerate.Denominator);}FParse::Value(*CmdLine, TEXT("-SourceName="), SourceName);
}

Framerate.Numerator 是分母，Framerate.Denominator 是分子，Framerate.Numerator 为 60，Framerate.Denominator 为 1，就是 60 帧 1s。

使用非常简单，在头文件中包含该头文件：

// CircleLiveLinkProvider.h
#pragma once#include "CoreMinimal.h"
#include "LiveLinkCore.h"

// ...
INT32_MAIN_INT32_ARGC_TCHAR_ARGV()
{int32 Result = GEngineLoop.PreInit(ArgC, ArgV, TEXT(" -messaging"));check(Result == 0);check(GConfig && GConfig->IsReadyForUse());FLiveLinkProviderCoreInitArgs LoopInitArgs(ArgC, ArgV);FEngineLoop::AppExit();return Result;
}

游戏内不会默认启用UDP消息传递。可以通过在打包好的游戏（ 不支持发布目标 ）内添加 -messaging 来启用它。文档

核心逻辑

构造函数和析构函数：

LiveLinkCore::LiveLinkCore(const FLiveLinkProviderCoreInitArgs& InitArgs):FrameTime(0.0), InitArgs(InitArgs)
{
}LiveLinkCore::~LiveLinkCore()
{
}void LiveLinkCore::StartProvider()
{LiveLinkProvider = ILiveLinkProvider::CreateLiveLinkProvider(InitArgs.SourceName);FLiveLinkStaticDataStruct StaticData = FLiveLinkStaticDataStruct(FLiveLinkTransformStaticData::StaticStruct());FLiveLinkTransformStaticData& TransformStaticData = *StaticData.Cast();TransformStaticData.PropertyNames.Add(TEXT("Cosine"));TransformStaticData.PropertyNames.Add(TEXT("Sinine"));LiveLinkProvider->UpdateSubjectStaticData(*InitArgs.SourceName, ULiveLinkTransformRole::StaticClass(), MoveTemp(StaticData));
}void LiveLinkCore::StopProvider() const
{LiveLinkProvider->RemoveSubject(*InitArgs.SourceName);
}

加载模块：

INT32_MAIN_INT32_ARGC_TCHAR_ARGV()
{int32 Result = GEngineLoop.PreInit(ArgC, ArgV, TEXT(" -messaging"));check(Result == 0);check(GConfig && GConfig->IsReadyForUse());ProcessNewlyLoadedUObjects();FModuleManager::Get().StartProcessingNewlyLoadedObjects();FModuleManager::Get().LoadModuleChecked(TEXT("UdpMessaging"));FPlatformMisc::SetGracefulTerminationHandler();FLiveLinkProviderCoreInitArgs LoopInitArgs(ArgC, ArgV);FEngineLoop::AppPreExit();FModuleManager::Get().UnloadModulesAtShutdown();FEngineLoop::AppExit();return Result;
}

主循环：

int32 LiveLinkCore::Run()
{checkf(InitArgs.Framerate.AsInterval() > 0, TEXT("IdealFramerate must be greater than zero!"));checkf(!InitArgs.SourceName.IsEmpty(), TEXT("Source name cannot be empty!"));double DeltaTime = 0.0;FrameTime = FPlatformTime::Seconds();const float IdealFrameTime = InitArgs.Framerate.AsInterval();StartProvider();while (!IsEngineExitRequested()){Tick(DeltaTime);FTaskGraphInterface::Get().ProcessThreadUntilIdle(ENamedThreads::GameThread);FTSTicker::GetCoreTicker().Tick(DeltaTime);GFrameCounter++;IncrementalPurgeGarbage(true, FMath::Max(0.002f, IdealFrameTime - (FPlatformTime::Seconds() - FrameTime)));FPlatformProcess::Sleep(FMath::Max(0.0f, IdealFrameTime - (FPlatformTime::Seconds() - FrameTime)));const double CurrentTime = FPlatformTime::Seconds();DeltaTime = CurrentTime - FrameTime;FrameTime = CurrentTime;}StopProvider();UE_LOG(LogCircleLiveLinkProviderCore, Display, TEXT("%s Shutdown"), *InitArgs.SourceName);FTaskGraphInterface::Get().ProcessThreadUntilIdle(ENamedThreads::GameThread);return 0;
}

帧数据：

void LiveLinkCore::Tick(float DeltaTime)
{FLiveLinkFrameDataStruct FrameDataStruct = FLiveLinkFrameDataStruct(FLiveLinkTransformFrameData::StaticStruct());FLiveLinkTransformFrameData& TransformFrameData = *FrameDataStruct.Cast();const float Radians = FMath::DegreesToRadians(GFrameCounter % 360);const float CosValue = FMath::Cos(Radians);const float SinValue = FMath::Sin(Radians);const int ScaleFactor = 200;TransformFrameData.Transform.SetLocation(FVector(ScaleFactor * CosValue, ScaleFactor * SinValue, ScaleFactor));TransformFrameData.PropertyValues.Add(CosValue);TransformFrameData.PropertyValues.Add(SinValue);if (GFrameCounter % 100 == 0){UE_LOG(LogCircleLiveLinkProviderCore, Display, TEXT("(%d) - Cosine: %f Sine: %f"), GFrameCounter, CosValue, SinValue);}TransformFrameData.WorldTime = FrameTime;const FTimecode EngineTimeCode = FTimecode(FrameTime, InitArgs.Framerate, true);TransformFrameData.MetaData.SceneTime = FQualifiedFrameTime(EngineTimeCode, InitArgs.Framerate);LiveLinkProvider->UpdateSubjectFrameData(*InitArgs.SourceName, MoveTemp(FrameDataStruct));
}

最终效果

LogCircleLiveLinkProviderCore: Display: (0) - Cosine: 1.000000 Sine: 0.000000
LogCircleLiveLinkProviderCore: Display: (100) - Cosine: -0.173648 Sine: 0.984808
LogCircleLiveLinkProviderCore: Display: (200) - Cosine: -0.939693 Sine: -0.342020
LogCircleLiveLinkProviderCore: Display: (300) - Cosine: 0.500000 Sine: -0.866025
LogCore: Warning: *** INTERRUPTED *** : SHUTTING DOWN
LogCore: Warning: *** INTERRUPTED *** : CTRL-C TO FORCE QUIT
LogCircleLiveLinkProviderCore: Display: CircleLiveLinkProvider Shutdown

可以看到退出的时候并不是暴力退出，而是有一段优雅退出的过程。

游戏内使用

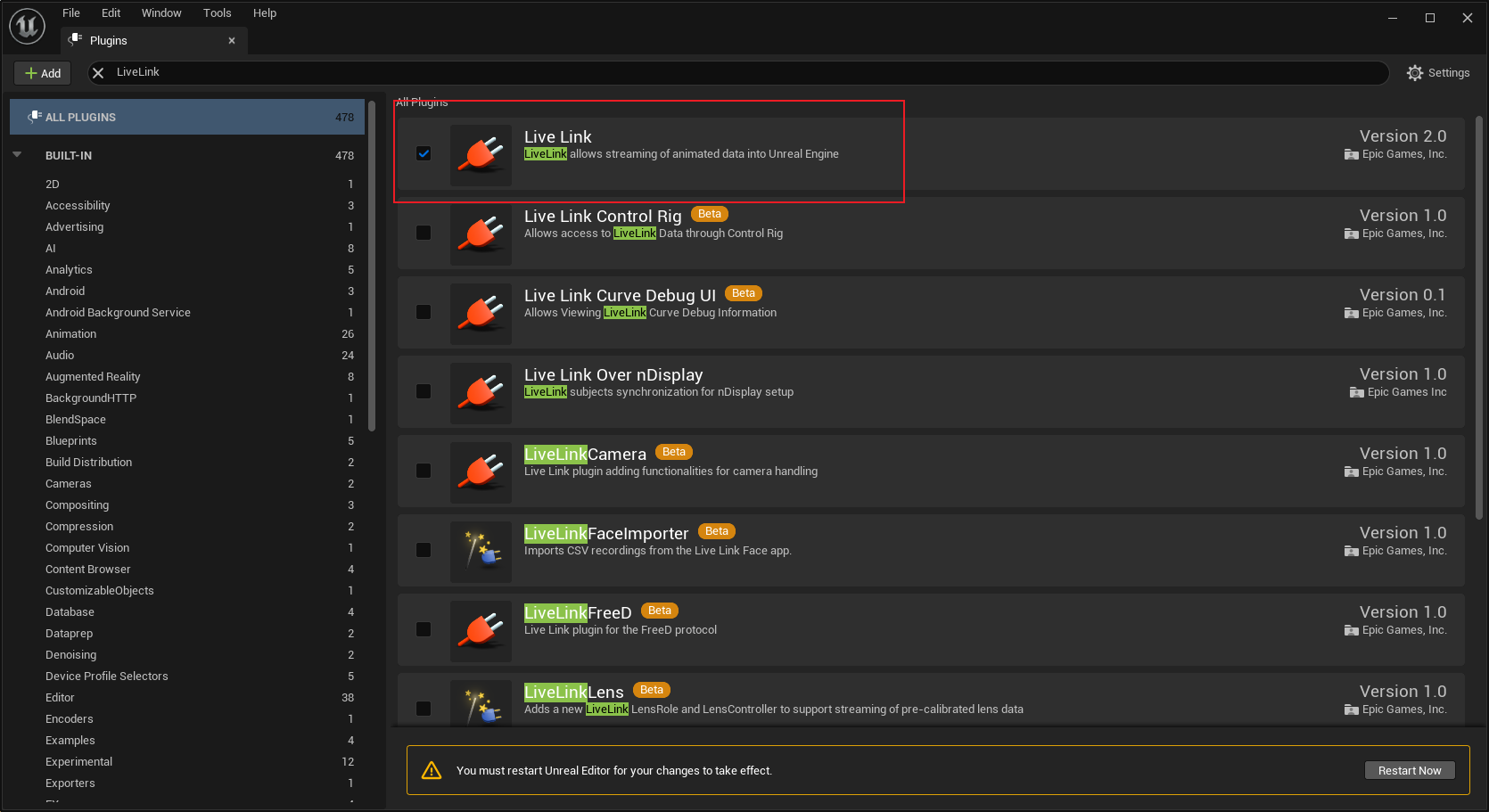

在游戏中勾选上 LiveLink 插件，重启编辑器

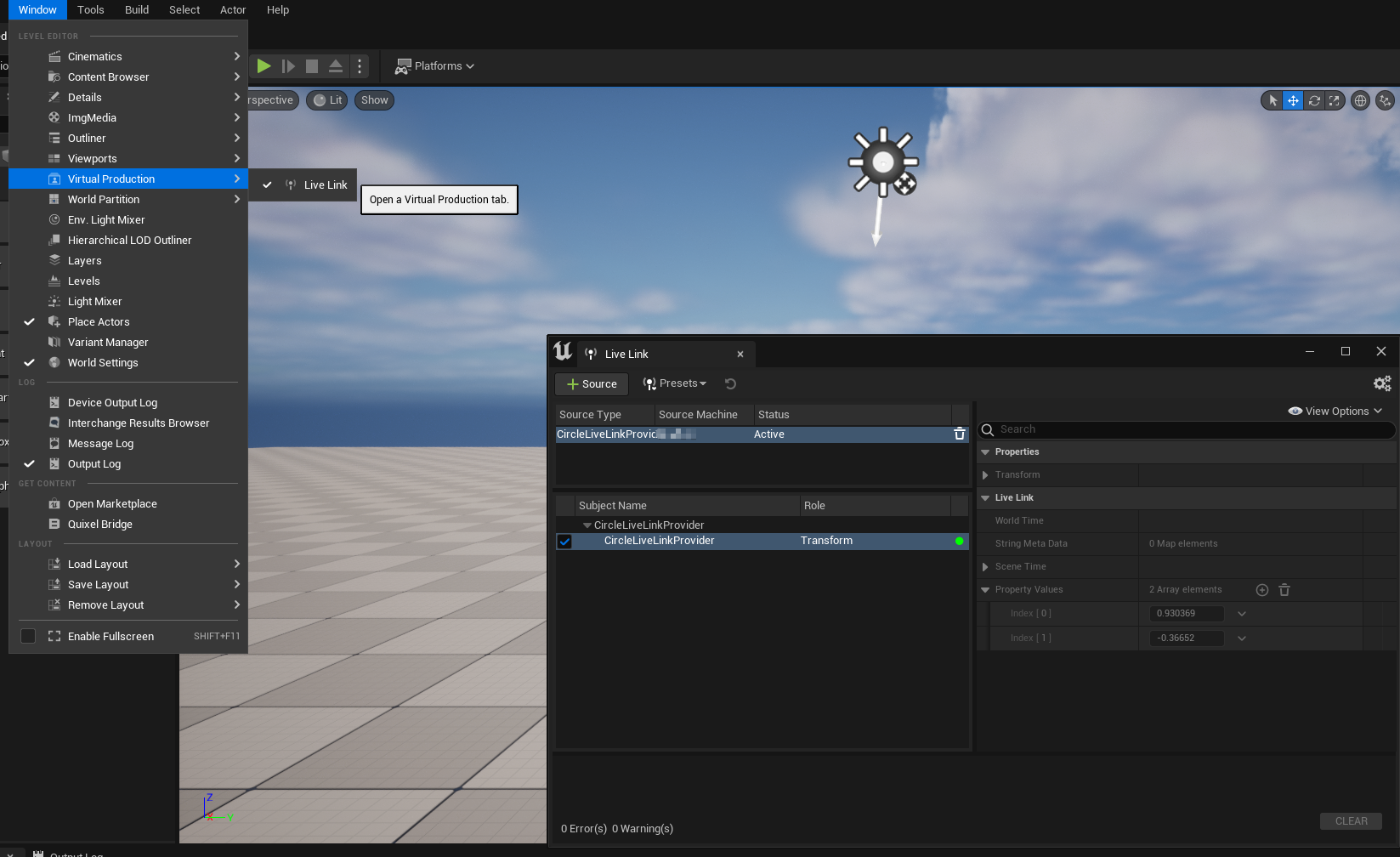

在编辑器内可以看到消息：

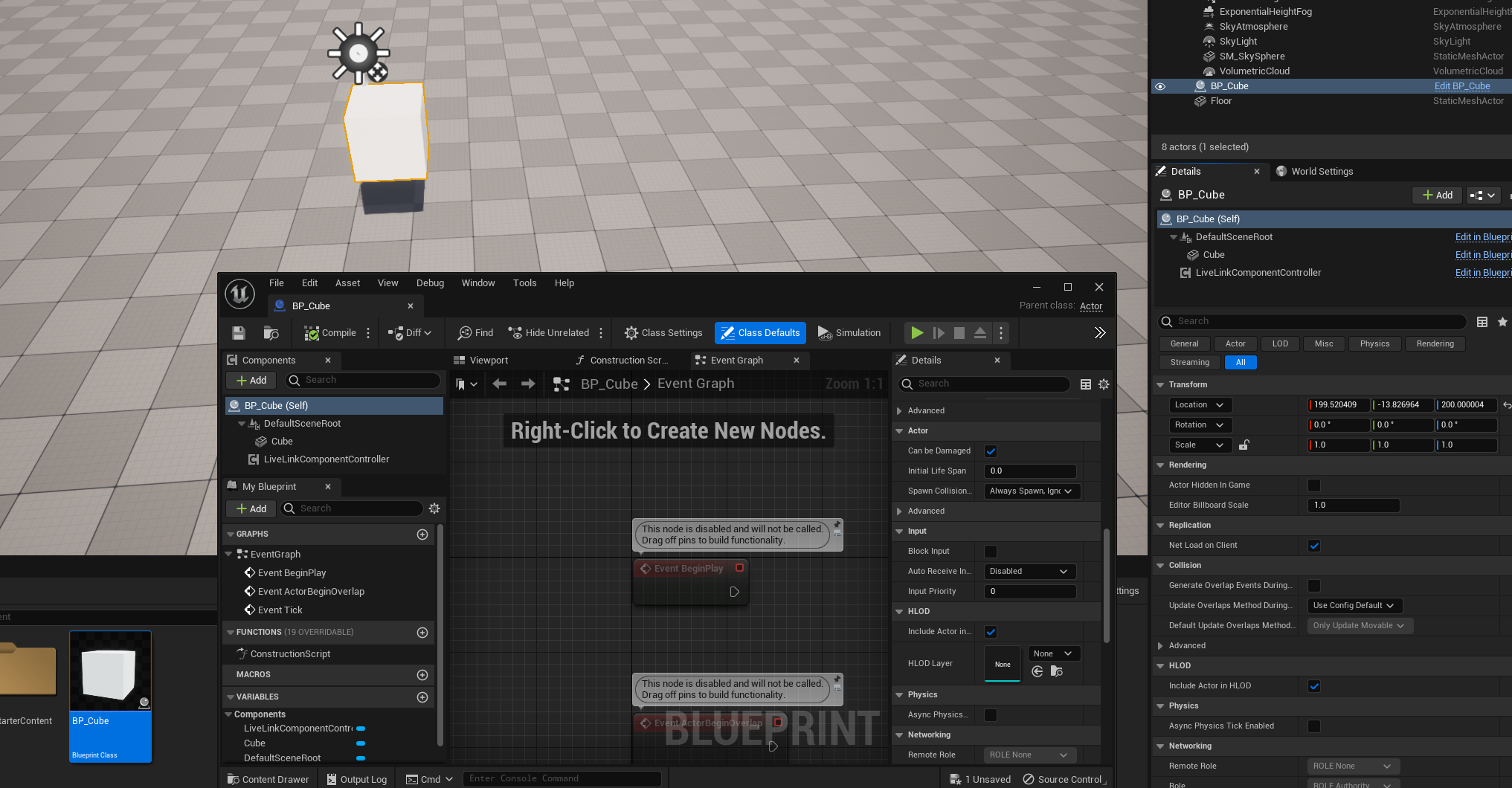

新建一个 Actor，添加一个 LiveLinkComponentController，选择主题。可以看到编辑器里的 Cube 在做圆周运动了。

打包

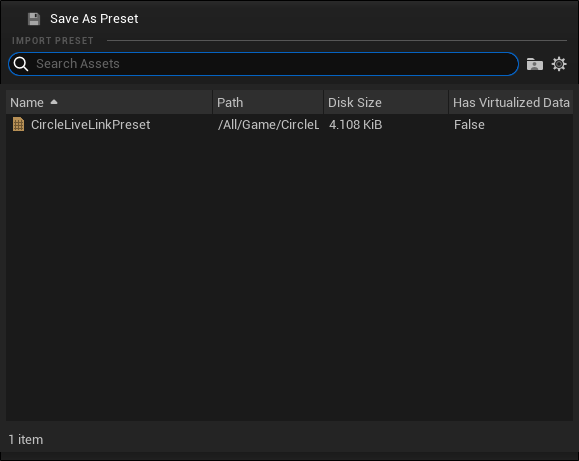

要在打包后的游戏中使用 LiveLink，需要保存预设，并且在游戏启动的时候引入预设。

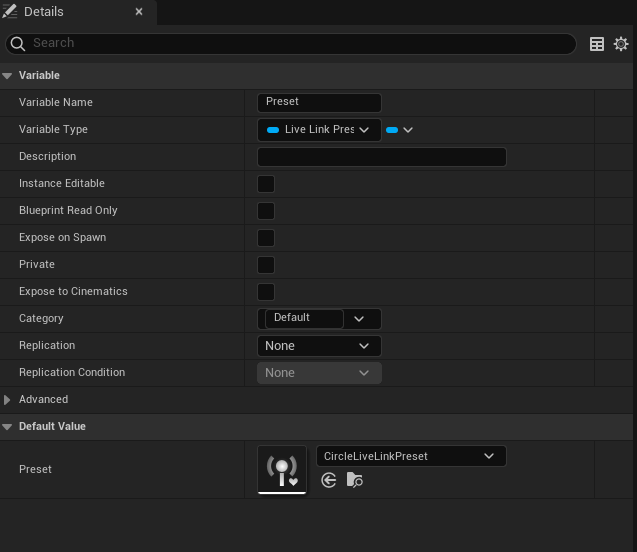

新建一个变量，设置为我们保存的预设：

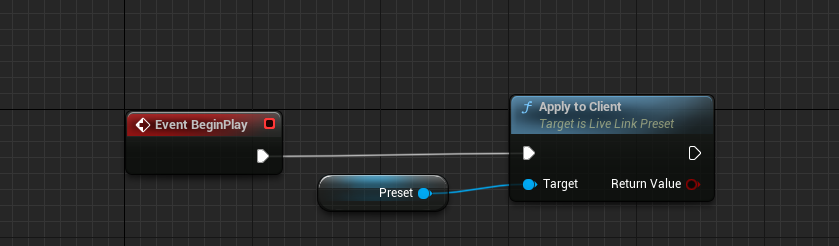

启动的时候应用该预设，

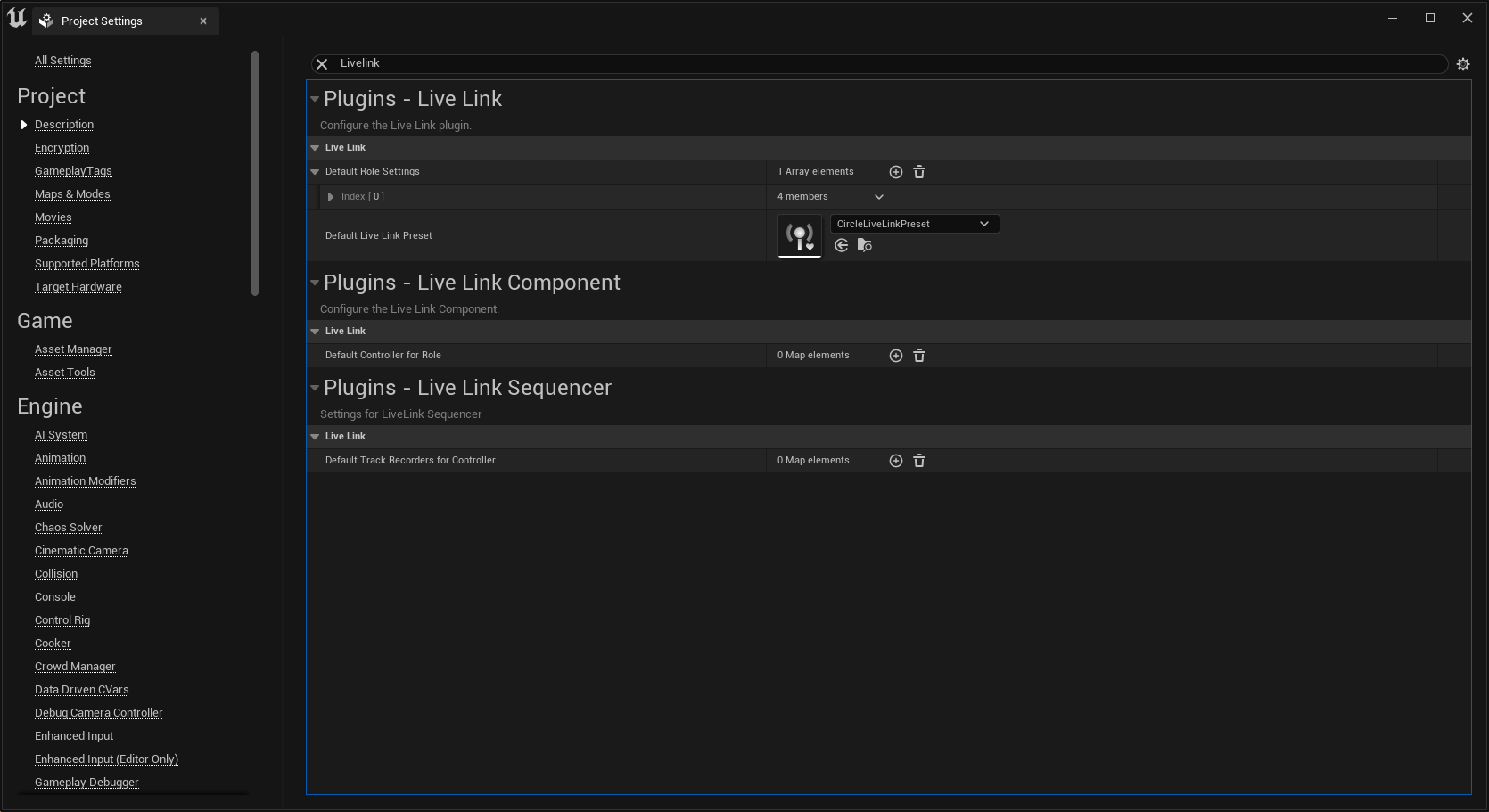

项目设置中，设置为默认预设：

在这里插入代码片

这样就可以打包，但在启动的时候需要加上 -messaging。

小结

本文只是介绍一下基于 Unreal 的 Program 程序的开发，Unreal 某种意义上是一个平台，支持使用内部的 API 进行定制开发。当然，目前用的还是内置的数据结构，没有自定义数据结构，而且还有一点点关于如何从蓝图中获取和处理数据的部分没有涉及。
