触发器——SR锁存器

创始人

2024-03-17 13:34:31

组合逻辑的基本单元电路是门电路

另外一种电路叫做时序逻辑电路，时序逻辑电路的输出不但和输入有关，还和原来的状态有关

在这样的电路中，一定要具有存储功能，存储原来的状态，一定也要有反馈回路，返回原来的状态决定下一次状态，门电路没有这样的功能

下面就是我们要学习的触发器电路

能够将01二进制的状态，保存在电路当中，从而构成时序逻辑电路

比如交通灯，就是时序逻辑电路

触发器

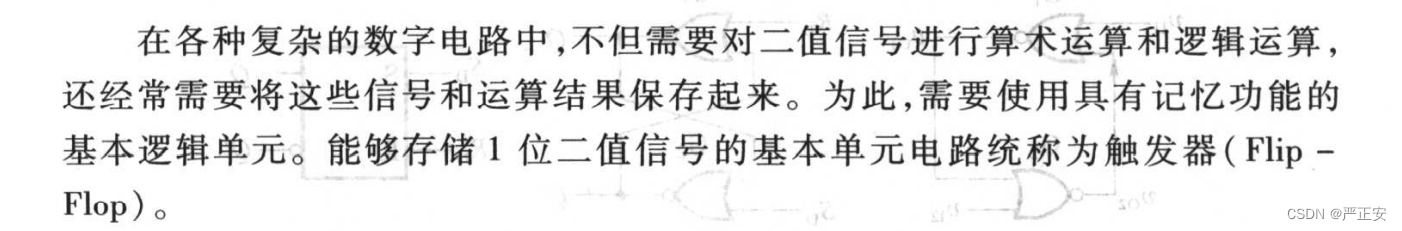

能够存储一位二值信号的基本单元电路统称为触发器

接下来我们来看一下特点，具有怎样的特点才可以称之为触发器

有两个基本特点

1.能够自行保存两个稳定的状态，如果我想改变存在的0或者1，它必须在触发信号的作用底下，将信号保存到电路当中（要改变状态，必须在外来信号的作用底下）

可以自己稳定，如果没有外来信号的作用，不发生改变

如果我想发生改变，这个时候必须在外来信号的出发作用底下，将信号进行改变

只要符合这两个特点，都称为触发器电路

触发器的分类

1.我们可以按照结构特点进行分类

这个时候分成：SR锁存器（基本RS触发器），同步的RS触发器，主从结构的触发器等

接下来讨论的触发器，我们都会涉及到

2.触发方式来进行分类

我们有电平触发的触发器，脉冲触发的触发器，边沿触发的触发器

3.按照逻辑功能来进行分类

分为SR触发器，JK触发器，D触发器，T触发器

每一个名称底下的触发器，逻辑功能是不一样的

4.按照存储数据的方式

分为静态触发器和动态触发器

具体电路来分析触发器

我们接下来讨论具体的电路

首先我们从结构最简单的电路来进行讨论

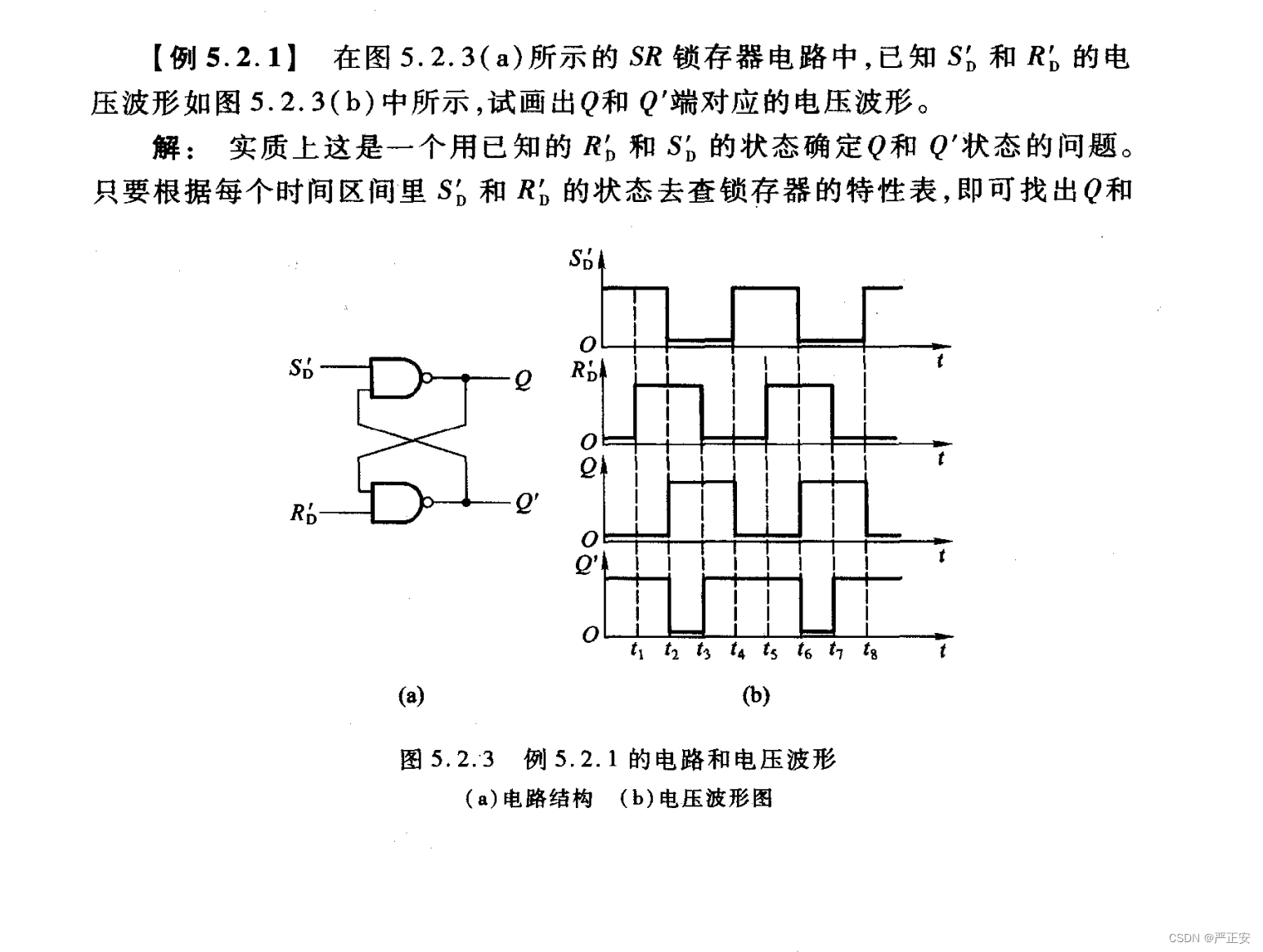

1.SR锁存器

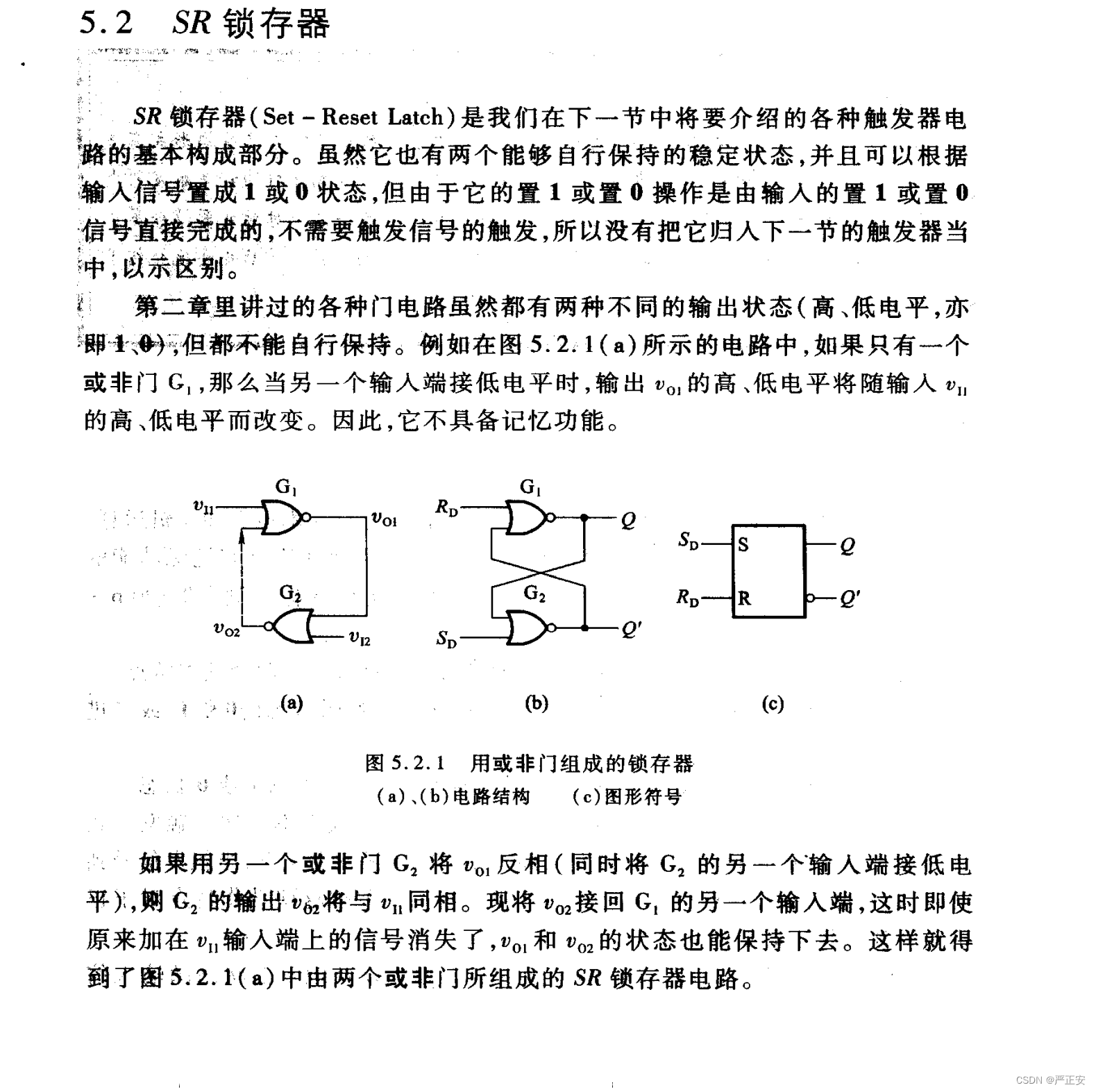

我们先来看这样的结构
