0.概述

此文章不涉及复杂的理论知识，仅仅只是利用PyTorch组建一个简单的CNN去实现MNIST的手写数字识别，用好的效果去激发学习CNN的好奇心，并且以后以此为基础，去进行一些改造。（前提是把基础代码看明白）

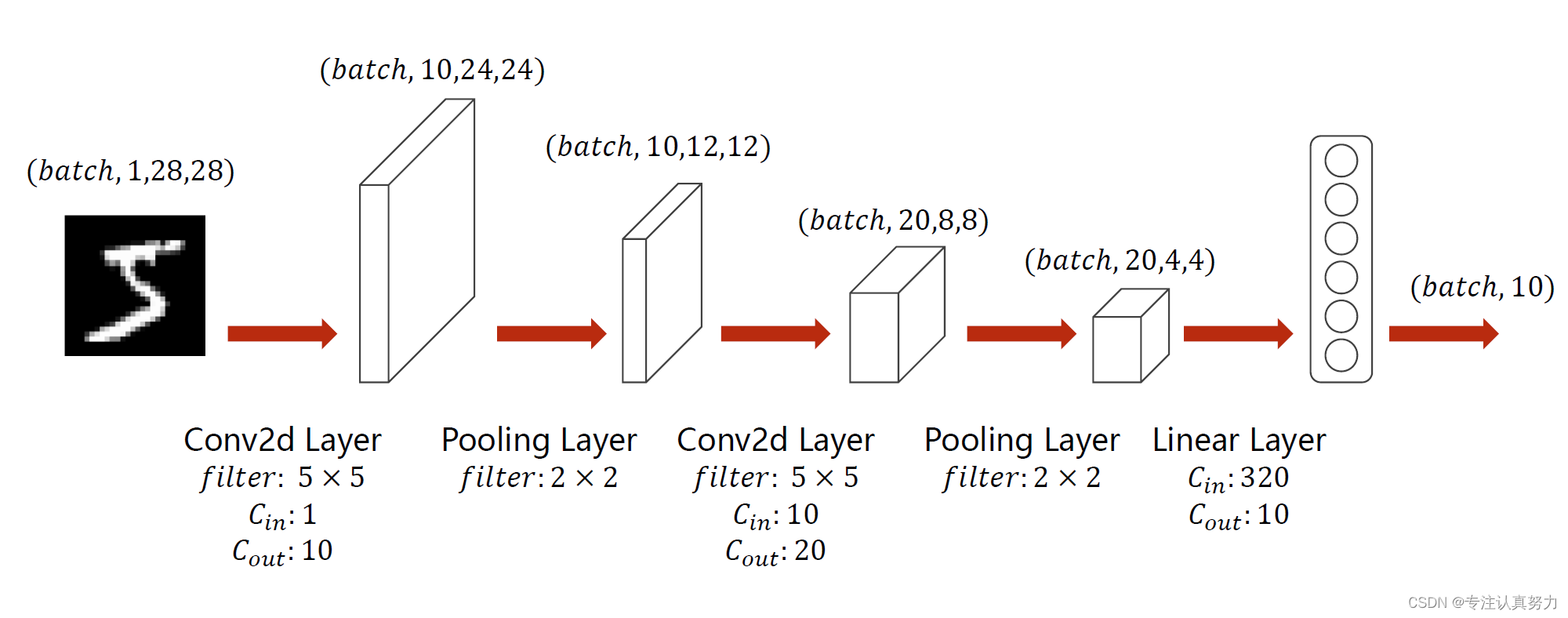

本文CNN网络结构：

以下为最基本的代码（不需要GPU）:

import torch
import torch.nn as nn
import torch.nn.functional as F
from torch.utils.data import DataLoader
from torchvision import datasets, transforms
# Super parameter
batch_size = 64
lr = 0.01
momentum = 0.5
epoch = 10
# Prepare dataset
transform = transforms.Compose([transforms.ToTensor(), transforms.Normalize((0.1307,), (0.3081,))])
train_dataset = datasets.MNIST(root='./data', train=True, transform=transform, download=True)
train_loader = DataLoader(train_dataset, batch_size=batch_size, shuffle=True)
test_dataset = datasets.MNIST(root='./data', train=False, transform=transform, download=True)
test_loader = DataLoader(test_dataset, batch_size=batch_size, shuffle=False)
# Design model
class Net(nn.Module):def __init__(self):super(Net, self).__init__()self.conv1 = nn.Sequential(nn.Conv2d(1, 10, kernel_size=5),nn.MaxPool2d(2),)self.conv2 = nn.Sequential(nn.Conv2d(10, 20, kernel_size=5),nn.MaxPool2d(2),)self.fc = nn.Sequential(nn.Linear(320, 10))def forward(self, x):x = F.relu(self.conv1(x))x = F.relu(self.conv2(x))x = x.view(x.size(0), -1)  # flatten (batch, 20,4,4) ==> (batch,320)x = self.fc(x)return x
model = Net()
# Construct loss and optimizer
criterion = nn.CrossEntropyLoss()
optimizer = torch.optim.SGD(model.parameters(), lr=lr, momentum=momentum)
# Train and Test
def train():for (images, target) in train_loader:outputs = model(images)loss = criterion(outputs, target)optimizer.zero_grad()loss.backward()optimizer.step()
def test():correct = 0total = 0with torch.no_grad():for (images, target) in test_loader:outputs = model(images)_, predicted = torch.max(outputs.data, dim=1)total += target.size(0)correct += (predicted == target).sum().item()print('[%d / %d]: %.1f %% ' % (i + 1, epoch, 100 * correct / total))
# Start train and Test
print('Accuracy on test set:')
for i in range(epoch):train()test()

输出结果：

Accuracy on test set:
[1 / 10]: 96.7 %
[2 / 10]: 97.7 %
[3 / 10]: 98.1 %
[4 / 10]: 98.4 %
[5 / 10]: 98.2 %
[6 / 10]: 98.8 %
[7 / 10]: 98.6 %
[8 / 10]: 98.7 %
[9 / 10]: 98.7 %
[10 / 10]: 98.9 %

1.MNIST数据集介绍

1.数据量

MNIST数据集共有70000张图像，其中训练集60000张，测试集10000张。所有图像都是28×28的单通道灰度图像，每张图像包含一个手写数字。

2.标注类别

共10个类别，每个类别代表0~9之间的一个数字，每张图像只有一个类别。

3.可视化

from matplotlib import pyplot as plt
from torchvision import datasets, transforms
# Prepare dataset
transform = transforms.Compose([transforms.ToTensor()])
train_dataset = datasets.MNIST(root='./data', train=True, transform=transform, download=True)
# View picture
fig = plt.figure()
for i in range(12):plt.subplot(3, 4, i + 1)plt.tight_layout()plt.imshow(train_dataset.data[i], cmap='gray', interpolation='none')plt.title("Label: {}".format(train_dataset.targets[i]))plt.xticks([])plt.yticks([])
plt.show()

4.张量化

二进制压缩文件–>train_dataset->train_loader

# Prepare dataset
transform = transforms.Compose([transforms.ToTensor(), transforms.Normalize((0.1307,), (0.3081,))])
train_dataset = datasets.MNIST(root='./data', train=True, transform=transform,download=True)
train_loader = DataLoader(train_dataset, batch_size=batch_size, shuffle=True)

1.train_dataset中的数据组织

from torchvision import datasets, transforms
# Prepare dataset
transform = transforms.Compose([transforms.ToTensor()])
train_dataset = datasets.MNIST(root='./data', train=True, transform=transform, download=True)
# Explore train_dataset
x = train_dataset
print(type(x))  #
print(len(x))  # 60000
print(x)print(type(x[0]))  #
print(x[0])
print(len(x[0]))  # 2print(type(x[0][0]))  #
print(type(x[0][1]))  # print(x[0][0].shape)  # torch.Size([1, 28, 28])  图片
print(x[0][1])  # 5  类别标签

结论：train_dataset是一个含有60000个数据点的Dataset类，每个数据点(如x[0])是一个长度为2的元组，索引0表示图片张量，索引1表示图片的类别标签（0~9）

2.train_loader中的数据组织

同理可得结论： train_loader是一个生成器，我们设置了batch_size是4，所以dataloader会把60000个样本，4个样本一组，按照组的顺序一组一组传给我们，总共938组，每组4张图片和对应标签。每一组的类型是长度为2的list列表，索引0表示一个412828的张量，即把4个图片张量拼在一起，索引1表示一个41的张量，即把4个标签拼在一起。

2.模型设计

图片张量维度的两个变化点：
1.通道数C：卷积层会改变它，1->10->20
2.尺寸W*H：卷积层会小幅改变它，池化层会大幅改变它，28->24->12->8->4

构造模型的两个关注点：
1.卷积层关注前后的通道数变化
2.全连接层关注连接前一张图片的全通道像素数320和连接后的分类标签数10

在连接到全连接层之前，将一张图片的所有通道全部展开和连接构成一个一维数组，即2044展开为320个元素组成的数组，经过全连接层将其按权重加和为10个类别标签。

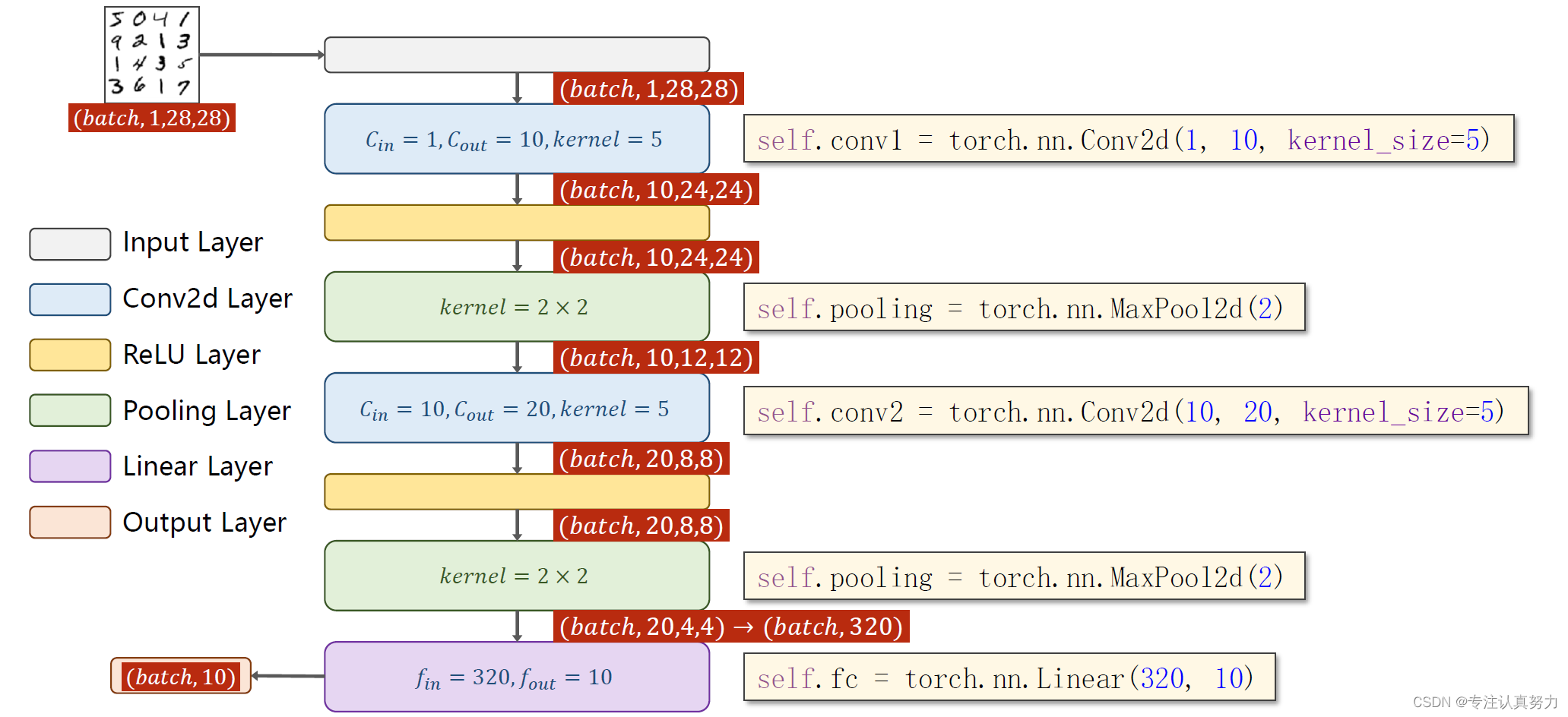

按照模型图代码设计如下：

class Net(nn.Module):def __init__(self):super(Net, self).__init__()self.conv1 = nn.Sequential(nn.Conv2d(1, 10, kernel_size=5),nn.MaxPool2d(2),)self.conv2 = nn.Sequential(nn.Conv2d(10, 20, kernel_size=5),nn.MaxPool2d(2),)self.fc = nn.Sequential(nn.Linear(320, 10))def forward(self, x):x = F.relu(self.conv1(x))x = F.relu(self.conv2(x))x = x.view(x.size(0), -1)  # flatten (batch, 20,4,4) ==> (batch,320)x = self.fc(x)return x
model = Net()

1.torch.nn.Module

Module类是所有神经网络模块的基类，Module可以以树形结构包含其他的Module。Module类中包含网络各层的定义及forward方法，下面介绍我们如何定义自已的网络：

1. 需要继承nn.Module类，并实现forward方法；
2. 一般把网络中具有可学习参数的层放在构造函数__init__()中；
3. 不具有可学习参数的层(如ReLU)可在forward中使用nn.functional来代替；
4. 只要在nn.Module的子类中定义了forward函数，利用Autograd自动实现反向求导。

2.super(Net, self).init()

子类Net类继承父类nn.Module，super(Net, self).init()就是对继承自父类nn.Module的属性进行初始化。并且是用nn.Module的初始化方法来初始化继承的属性。也就是：用父类的方法初始化子类的属性。
为什么要用父类的方法去初始化属性呢？原因很简单：因为父类的方法已经写好了，我们只需要调用就可以了。不需要自己写一堆代码去初始化各种权重和参数和处理一堆forward和backward的逻辑。
python中__init()的作用：在python中创建类后，通常会创建一个 init ()方法，这个方法会在创建类的实例的时候自动执行。

3.torch.nn.Sequential()

torch.nn.Sequential 类是 torch.nn 中的一种序列容器，最主要的是，参数会按照我们定义好的序列自动传递下去。

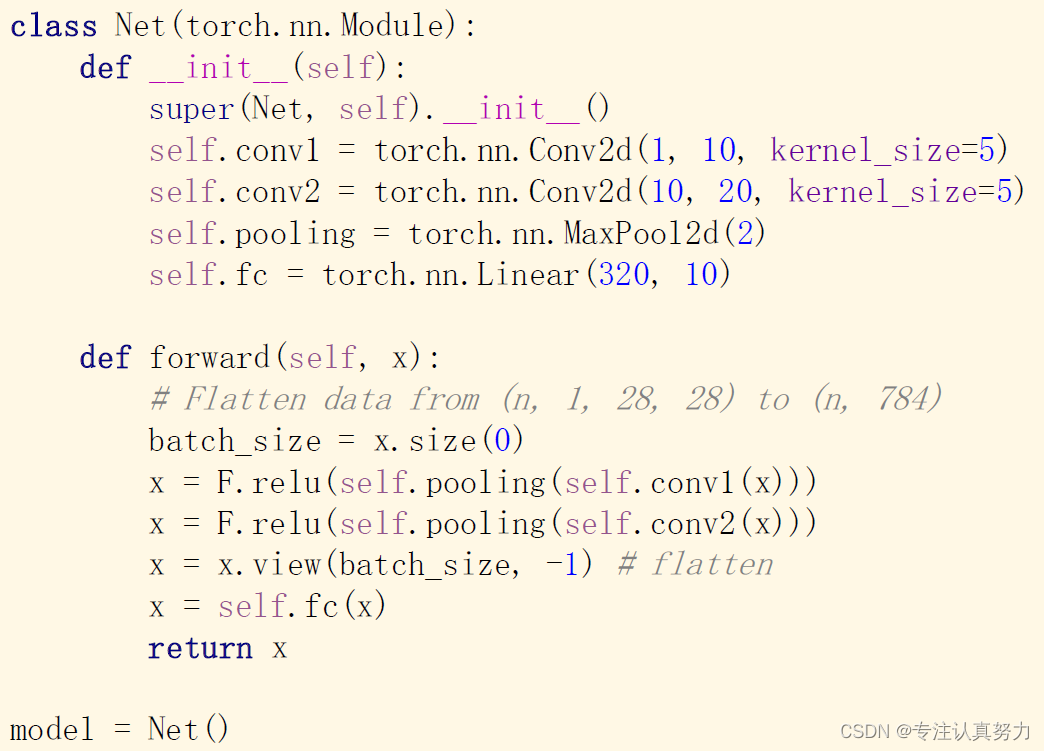

不使用Sequential ：

使用Sequential ：

输出model结果如下：

Net((conv1): Sequential((0): Conv2d(1, 10, kernel_size=(5, 5), stride=(1, 1))(1): MaxPool2d(kernel_size=2, stride=2, padding=0, dilation=1, ceil_mode=False))(conv2): Sequential((0): Conv2d(10, 20, kernel_size=(5, 5), stride=(1, 1))(1): MaxPool2d(kernel_size=2, stride=2, padding=0, dilation=1, ceil_mode=False))(fc): Sequential((0): Linear(in_features=320, out_features=10, bias=True))
)

4.torch.nn.Conv2d(1, 10, kernel_size=5)

函数原型：

torch.nn.Conv2d(in_channels, out_channels, kernel_size, stride=1, padding=0, dilation=1, groups=1, bias=True)

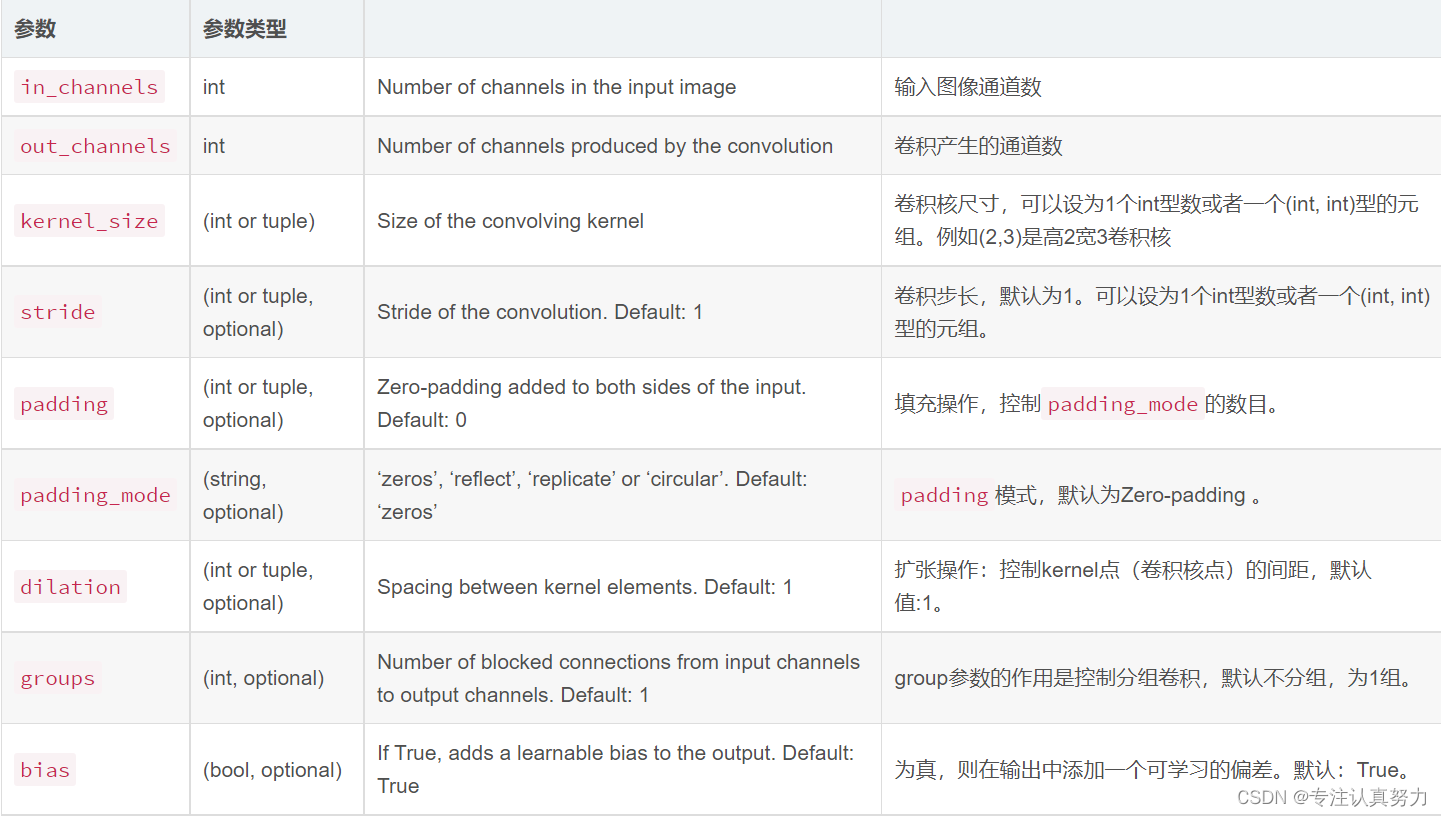

参数说明：

5.torch.nn.Linear(320, 10)

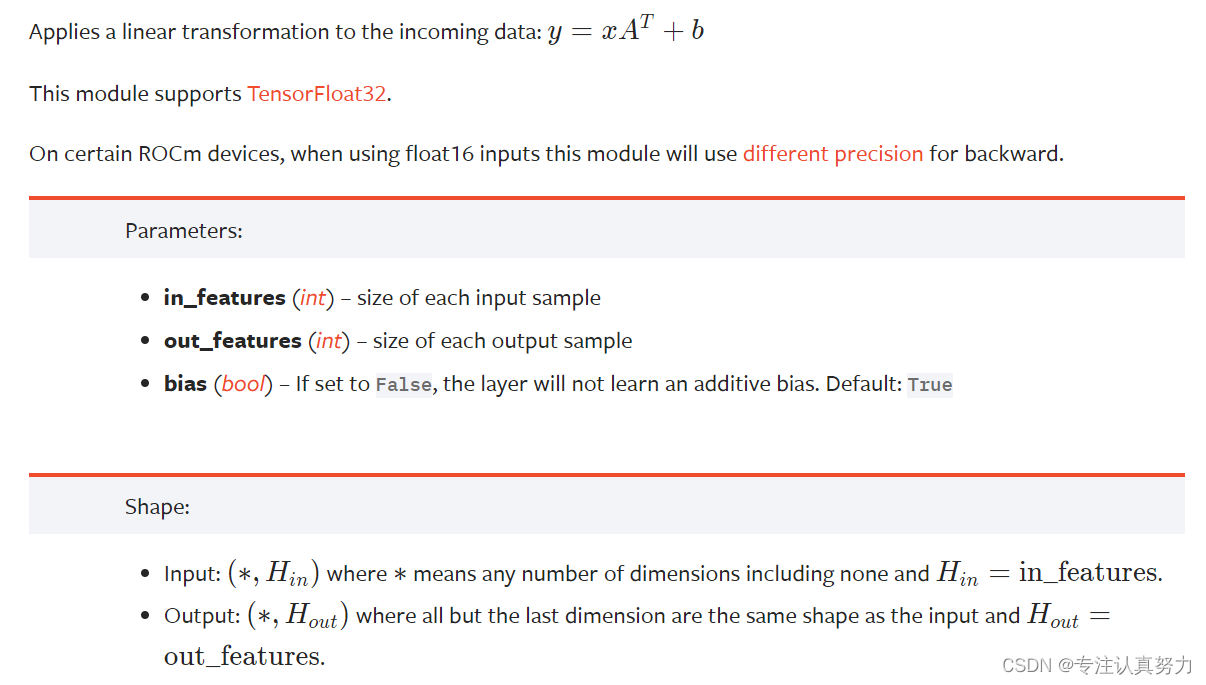

函数原型：torch.nn.Linear(in_features, out_features, bias=True, device=None, dtype=None)

6.x = x.view(x.size(0), -1)

作用是将前面多维度的tensor展平成一维。一般出现在model类的forward函数中，具体位置一般都是在调用分类器之前。分类器是一个简单的nn.Linear()结构，输入输出都是维度为1的值。
x.size()为(batch_size，channels，H，W)，则x.size(0)=batch_size。
view()函数的功能和reshape类似，用来转换size大小。x = x.view(batchsize, -1)中batchsize指转换后有几行，而-1指在不告诉函数有多少列的情况下，根据原tensor数据和batchsize自动分配列数。

3.训练与测试

1.训练

def train():for (images, target) in train_loader:outputs = model(images)loss = criterion(outputs, target)optimizer.zero_grad()loss.backward()optimizer.step()

1.获取loss：输入图像和标签，通过infer计算得到预测值，计算损失函数。
2.optimizer.zero_grad() 清空过往梯度。
3.loss.backward() 反向传播，计算当前梯度。
4.optimizer.step() 根据梯度更新网络参数。

2.测试

def test():correct = 0total = 0with torch.no_grad():for (images,target) in test_loader:outputs = model(images)_, predicted = torch.max(outputs.data, dim=1)total += target.size(0)correct += (predicted == target).sum().item()print('[%d / %d]: %.1f %% ' % (i+ 1, epoch, 100 * correct / total))

如何理解_, predicted = torch.max(outputs.data, dim=1)？
torch.max()这个函数返回的是两个值，第一个值是具体的value（我们用下划线_表示），第二个值是value所在的index（也就是predicted）。
在图像分类任务中，值所对应的index就对应着相应的类别class，当我们只关心网络预测的类别是什么，而不关心该类别的预测概率是多少时，就选择使用下划线_。
dim=1表示输出所在行的最大值，若改写成dim=0则输出所在列的最大值。
