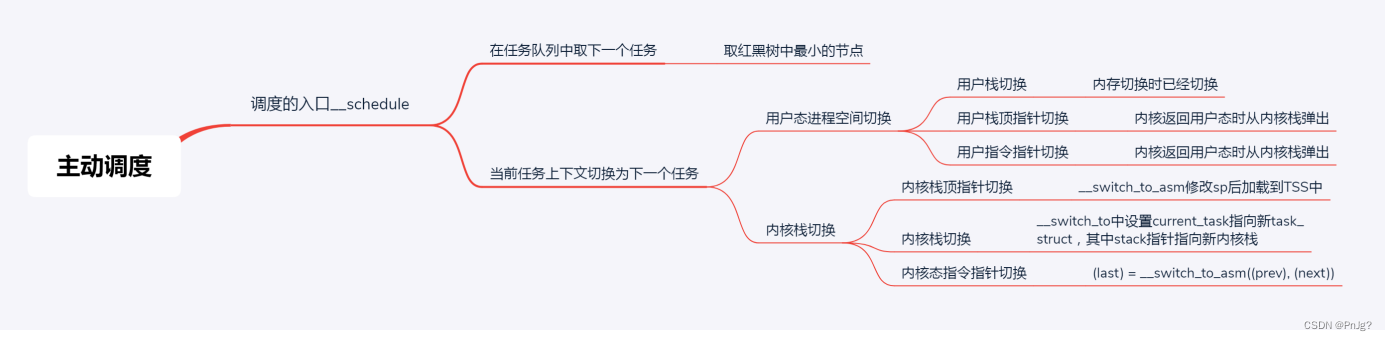

总结

进程的调度分为两种方式，本篇文章先来看第一种主动调度。

有以下几个片段，第一个是Btrfs，等待一个写入，这个片段可以看作写入块设备的一个典型场景。写入需要一段时间，这段时间用不上CPU，还不如主动让给其他进程。

static void btrfs_wait_for_no_snapshoting_writes(struct btrfs_root *root)
{
......do {prepare_to_wait(&root->subv_writers->wait, &wait,TASK_UNINTERRUPTIBLE);writers = percpu_counter_sum(&root->subv_writers->counter);if (writers)schedule();finish_wait(&root->subv_writers->wait, &wait);} while (writers);
}

另外一个例子是，从Tap网络设备等待一个读取。Tap网络设备是虚拟机使用的网络设备。当没有数据到来的时候，它也需要等待，所以也会选择把CPU让给其他进程：

static ssize_t tap_do_read(struct tap_queue *q,struct iov_iter *to,int noblock, struct sk_buff *skb)
{
......while (1) {if (!noblock)prepare_to_wait(sk_sleep(&q->sk), &wait,TASK_INTERRUPTIBLE);
....../* Nothing to read, let's sleep */schedule();}
......
}

在操作外部设备的时候，往往需要让出CPU，就像上面两段代码一样，选择调用schedule()函数。

schedule函数的调用过程如下：

asmlinkage __visible void __sched schedule(void)
{struct task_struct *tsk = current;sched_submit_work(tsk);do {preempt_disable();__schedule(false);sched_preempt_enable_no_resched();} while (need_resched());
}

这段代码的主要逻辑是在__schedule函数中实现的。下面分几个部分来讲。

分析__schedule()

static void __sched notrace __schedule(bool preempt)
{struct task_struct *prev, *next;unsigned long *switch_count;struct rq_flags rf;struct rq *rq;int cpu;cpu = smp_processor_id();rq = cpu_rq(cpu);//取出当前CPU的任务队列prev = rq->curr;//指向的是正在运行的进程curr
......

第一步：

首先，在当前的CPU上，我们取出任务队列rq。task_struct *prev指向这个CPU的任务队列上面正在运行的那个进程curr。为啥是prev？因为一旦将来它被切换下来，那它就成了前任了。

接下来的代码如下：

next = pick_next_task(rq, prev, &rf);//指向下一个任务
clear_tsk_need_resched(prev);
clear_preempt_need_resched();

第二步：

获取下一个任务，task_struct *next指向下一个任务，这就是继任。

pick_next_task的实现如下：

static inline struct task_struct *
pick_next_task(struct rq *rq, struct task_struct *prev, struct rq_flags *rf)
{const struct sched_class *class;struct task_struct *p;/** Optimization: we know that if all tasks are in the fair class we can call that         function direc*/if (likely((prev->sched_class == &idle_sched_class ||prev->sched_class == &fair_sched_class) &&rq->nr_running == rq->cfs.h_nr_running)) {p = fair_sched_class.pick_next_task(rq, prev, rf);if (unlikely(p == RETRY_TASK))goto again;/* Assumes fair_sched_class->next == idle_sched_class */if (unlikely(!p))p = idle_sched_class.pick_next_task(rq, prev, rf);return p;}
again:for_each_class(class) {p = class->pick_next_task(rq, prev, rf);if (p) {if (unlikely(p == RETRY_TASK))goto again;return p;}}
}

again这里，就是依次调用调度类。但是这里有了一个优化，因为大部分进程是普通进程，所以大部分情况下会调用上面的逻辑，调用的就是 fair_sched_class.pick_next_task。根据上一节对于fair_sched_class的定义，它调用的是pick_next_task_fair，代码如下：

static struct task_struct *
pick_next_task_fair(struct rq *rq, struct task_struct *prev, struct rq_flags *rf)
{struct cfs_rq *cfs_rq = &rq->cfs;struct sched_entity *se;struct task_struct *p;int new_tasks;

对于CFS调度类，取出相应的队列cfs_rq，这就是充当CFS队列的那棵红黑树。

取出当前正在运行的任务curr，如果依然是可运行的状态，也即处于进程就绪状态，则调用 update_curr更新vruntime。update_curr就是根据实际运行时间算出 vruntime来。接着，pick_next_entity从红黑树里面，取最左边的一个节点。代码如下：

struct sched_entity *curr = cfs_rq->curr;
if (curr) {if (curr->on_rq)update_curr(cfs_rq);elsecurr = NULL;
......}se = pick_next_entity(cfs_rq, curr);

对获取到的节点se，利用task_of得到下一个调度实体对应的task_struct，如果发现继任和前任不一样，这就说明有一个更需要运行的进程了，就需要更新红黑树了。前面前任的vruntime更新过了，put_prev_entity 放回红黑树，会找到相应的位置，然后set_next_entity将继任者设为当前任务。

第三步：

当选出的继任者和前任不同，就要进行上下文切换，继任者进程正式进入运行。

if (likely(prev != next)) {rq->nr_switches++;rq->curr = next;++*switch_count;
......rq = context_switch(rq, prev, next, &rf);

进程上下文切换

上下文切换主要干两件事情，一是切换进程空间，也即虚拟内存；二是切换寄存器和CPU上下文。

内存空间的切换：

context_switch:

/** context_switch - switch to the new MM and the new thread's register state.*/
static __always_inline struct rq *
context_switch(struct rq *rq, struct task_struct *prev,struct task_struct *next, struct rq_flags *rf)
{struct mm_struct *mm, *oldmm;
......mm = next->mm;oldmm = prev->active_mm;
......switch_mm_irqs_off(oldmm, mm, next);
....../* Here we just switch the register state and the stack. */switch_to(prev, next, prev);barrier();return finish_task_switch(prev);
}

寄存器和栈的切换switch_to

它调用到了__switch_to_asm,这是一段汇编代码，主要用于栈的切换。对于32位操作系统来讲，切换的是栈顶指针esp。对于64位操作系统来讲，切换的是栈顶指针rsp。最终，都返回了__switch_to这个函数。

在64位操作系统中__switch_to这个函数做的事情分析如下：

__visible __notrace_funcgraph struct task_struct *
__switch_to(struct task_struct *prev_p, struct task_struct *next_p)
{struct thread_struct *prev = &prev_p->thread;struct thread_struct *next = &next_p->thread;
......int cpu = smp_processor_id();struct tss_struct *tss = &per_cpu(cpu_tss, cpu);
......load_TLS(next, cpu);
......this_cpu_write(current_task, next_p);/* Reload esp0 and ss1. This changes current_thread_info(). */load_sp0(tss, next);
......return prev_p;
}

这里面有一个Per CPU的结构体tss。对于每个进程，x86希望在内存里面维护一个TSS（Task State Segment，任务状态段）结构。这里面有所有的寄存器。另外，还有一个特殊的寄存器TR（Task Register，任务寄存器），指向某个进程的TSS。更改TR的值，将会触发硬件保存CPU所有寄存器的值到当前进程的TSS中，然后从新进程的TSS中读出所有寄存器值，加载到CPU对应的寄存器中。

但是这样有个缺点。我们做进程切换的时候，没必要每个寄存器都切换，这样每个进程一个 TSS，就需要全量保存，全量切换，动作太大了。

于是，Linux操作系统想了一个办法。在系统初始化的时候会调用cpu_init，这里面会给每一个CPU关联一个TSS（X86中是每个进程维护一个TSS），然后将TR指向这个TSS，然后在操作系统的运行过程中，TR就不切换了，永远指向这个TSS。

void cpu_init(void)
{int cpu = smp_processor_id();struct task_struct *curr = current;struct tss_struct *t = &per_cpu(cpu_tss, cpu);......load_sp0(t, thread);set_tss_desc(cpu, t);load_TR_desc();......
}
struct tss_struct {/** The hardware state:*/struct x86_hw_tss x86_tss;unsigned long io_bitmap[IO_BITMAP_LONGS + 1];
}

在Linux中，真的参与进程切换的寄存器很少，主要的就是栈顶寄存器。在task_struct里面，还有一个我们原来没有注意的成员变量thread。这里面保留了要切换进程的时候需要修改的寄存器。

/* CPU-specific state of this task: */
struct thread_struct thread;

所谓的进程切换，就是将某个进程的thread_struct里面的寄存器的值，写入到CPU的TR指向的 tss_struct，对于CPU来讲，这就算是完成了切换。

指令指针的保存与恢复

从进程A切换到进程B，用户栈早就已经切换了，就在切换内存空间的时候。每个进程的用户栈都是独立的，都在内存空间里面。

那内核栈已经在__switch_to里面切换了，也就是将current_task指向当前的task_struct。里面的void *stack指针，指向的就是当前的内核栈。

内核栈的栈顶指针在__switch_to_asm里面已经切换了栈顶指针，并且将栈顶指针在 __switch_to加载到了TSS里面。

用户栈的栈顶指针，如果当前在内核里面的话，它当然是在内核栈顶部的pt_regs结构里面呀。当从内核返回用户态运行的时候，pt_regs里面有所有当时在用户态的时候运行的上下文信息，就可以开始运行了。

唯一让人不容易理解的是指令指针寄存器，它应该指向下一条指令的，那它是如何切换的呢？

进程的调度都最终会调用到__schedule函数，称之为“进程调度第一定律” 。

我们用最前面的例子仔细分析这个过程。本来一个进程A在用户态是要写一个文件的，写文件的操作用户态没办法完成，就要通过系统调用到达内核态。在这个切换的过程中，用户态的指令指针寄存器是保存在pt_regs里面的，到了内核态，就开始沿着写文件的逻辑一步一步执行，结果发现需要等待，于是就调用__schedule函数。

这个时候，进程A在内核态的指令指针是指向__schedule了。这里请记住，A进程的内核栈会保存这个__schedule的调用，而且知道这是从btrfs_wait_for_no_snapshoting_writes这个函数里面进去的。

__schedule里面经过上面的层层调用，到达了context_switch的最后三行指令

当进程A在内核里面执行switch_to的时候，内核态的指令指针也是指向这一行的。但是在 switch_to里面，将寄存器和栈都切换到成了进程B的，唯一没有变的就是指令指针寄存器。当 switch_to返回的时候，指令指针寄存器指向了下一条语句finish_task_switch。

但这个时候的finish_task_switch已经不是进程A的finish_task_switch了，而是进程B的 finish_task_switch了。这样合理吗？你怎么知道进程B当时被切换下去的时候，执行到哪里了？恢复B进程执行的时候一定在这里呢？这时候就要用到咱的“进程调度第一定律”了。当年B进程被别人切换走的时候，也是调用__schedule，也是调用到switch_to，被切换成为C进程的，所以，B进程当年的下一个指令也是finish_task_switch，这就说明指令指针指到这里是没有错的。

接下来，我们要从finish_task_switch完毕后，返回__schedule的调用了。按照函数返回的原理，当然是从内核栈里面去找应该从B进程的内核栈里面找。假设，B就是最前面例子里面调用tap_do_read读网卡的进程。它当年调用__schedule的时候，是从tap_do_read这个函数调用进去的。于是，从__schedule返回之后，当然是接着tap_do_read运行，然后在内核运行完毕后，返回用户态。这个时候，B进程内核栈的pt_regs也保存了用户态的指令指针寄存器，就接着在用户态的下一条指令开始运行就可以了。

假设，我们只有一个CPU，从B切换到C，从C又切换到A。在C切换到A的时候，还是按照“进程调度第一定律”，C进程还是会调用__schedule到达switch_to，在里面切换成为A的内核栈，然后运行finish_task_switch。

这个时候运行的finish_task_switch，才是A进程的finish_task_switch。运行完毕从__schedule 返回的时候，从内核栈上才知道，当年是从btrfs_wait_for_no_snapshoting_writes调用进去的，因而应该返回btrfs_wait_for_no_snapshoting_writes继续执行，最后内核执行完毕返回用户态，同样恢复pt_regs，恢复用户态的指令指针寄存器，从用户态接着运行。
