LTspice XVII ＞ Transformer 变压器仿真
创始人
2024-03-18 04:40:56
目录
第①步设置
第②步设置
第③步设置
第④步设置
输出结果

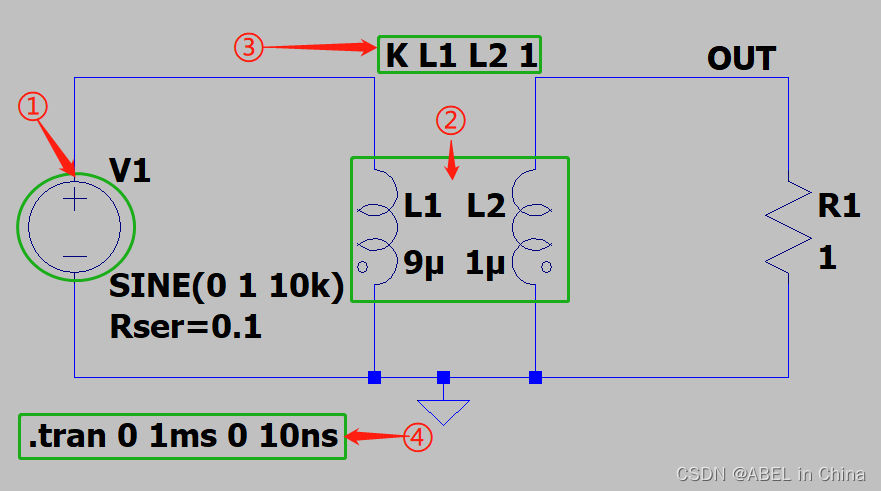

最近在看“无线电基础电路实作修订版 [（美）西尔弗 著] 2014年版”这本书，打算好好修炼下无线电方面的基础知识，让自己更加牛逼一些，工作中偶尔可以装逼一下，看到变压器章节，突然就想着用这个软件仿真下，后续可以用到。话不多说直接上图纸。
主要是对下面四部分的设置，如果对软件基础知识不了解的，可以先学习另一篇不可如下：
LTspice XVII 电容充电仿真_ABEL in China的博客-CSDN博客_ltspice 电容
这个里面包含了详细的操作说明。
第①步设置

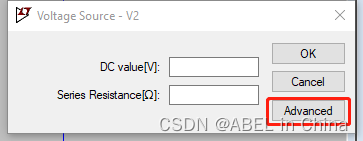

右键点击V1，然后选择Advanced

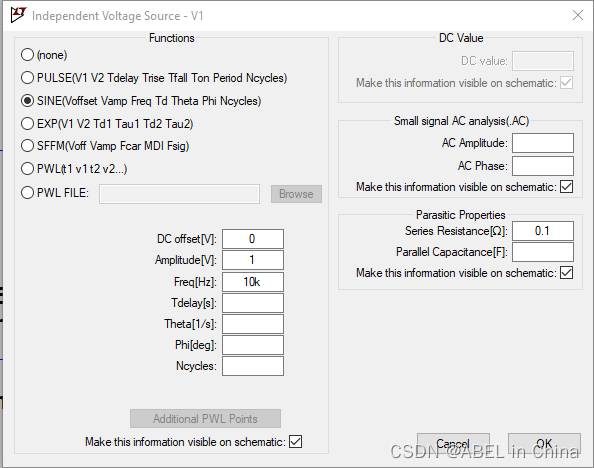

然后按照下面填写，设置为正玄波，0V基准,1V幅度10KHz的正玄波。串联等效电阻设置为0.1欧姆。
第②步设置
右键选择设置电感量，电感量相当于线圈数，9u:1u=9:1的匝数比。注意电感的小圆圈，如果两边同向，输出电压将会是同向，反过来，输出电压则是正好相反。
第③步设置

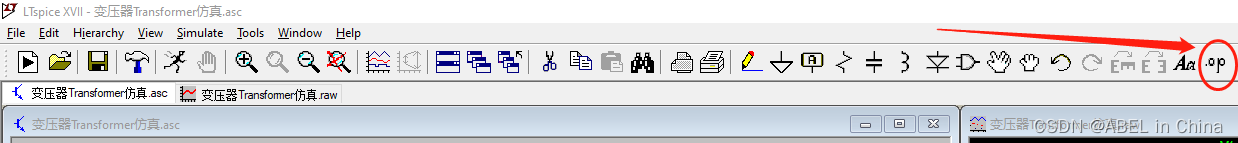

点击.op图标

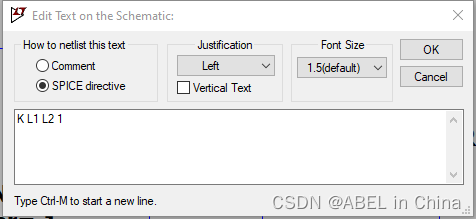

输入：K L1 L2 1
这样L1和L2就相当于共用同一个磁芯。
第④步设置

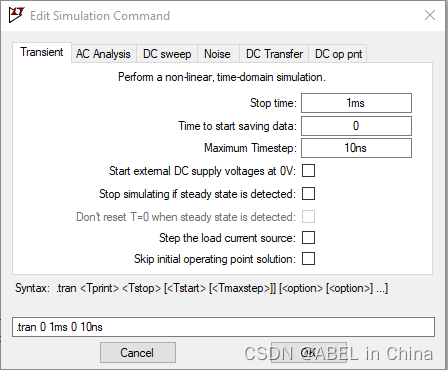

设置仿真的结束时间为1ms，间隔10ns，从一开始记录数据。
输出结果

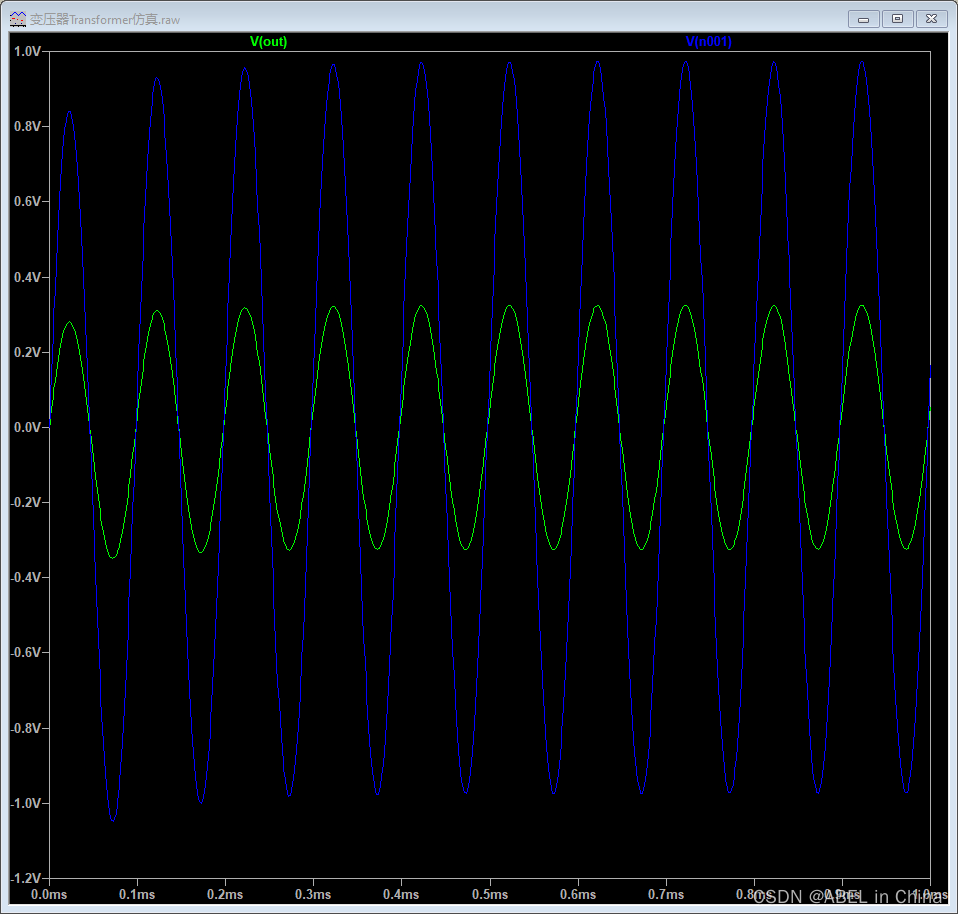

绿色为输入端电压，蓝色为输出端电压
Enjoy:)
