一、PCB入门介绍

二、电阻电容电感类元件的创建

1.绘制电阻的原理图库

2.绘制电容的原理图库

 3.绘制电感的原理图

一、PCB入门介绍

1.EDA工具

Cadence Allegro :IC-芯片设计

Mentor PADS:做消费类电子产品、手机、机顶盒、平板电脑

Altium Designer:电源、单片机（小型的电子设计类）

2.PCB设计流程：原理图库---原理图---PCB封装库---PCB布局和布线

3.模拟电路和数字电路要分开画，因为模拟电路的抗干扰能力较弱，而数字电路抗干扰能力较强

高速信号和低速信号，射频信号和高速信号要进行隔离的处理

4.学习路径：学习软件操作---画2层板---画4层板---画6层板---画8层板

二、电阻电容电感类元件的创建

1.绘制电阻的原理图库

（1）绘制电阻

首先点击画线

 我们可以改变一下栅格的大小

点击view---Grids---Set Snap Grids即可设置栅格的大小（或者直接快捷键vgs）

一般设置栅格大小为10mil

然后我们就可以开始画啦

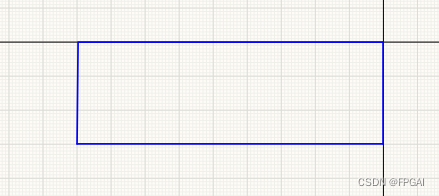

此图为我画的矩形框，大家可以双击线框更改它的一些性质

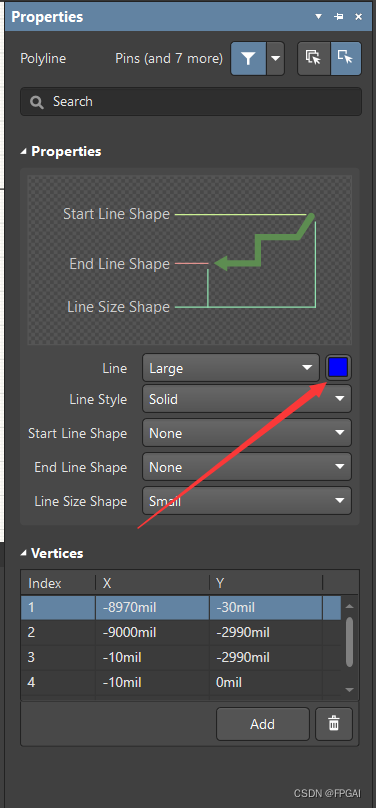

 点击箭头指的地方，可以更改线框的颜色

之后，我们就要在其两端放置管脚

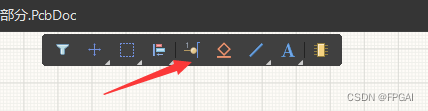

 点击箭头所指的，就可以放置管脚啦

 最初的绘制引脚为如上，其两个四个点的地方为其电气属性连接点，一定要朝外摆放

我们还可以双击，把一些属性隐藏掉

 如上，这样看着更加舒适。

我们还可以改变管脚的长度，我们先双击管脚

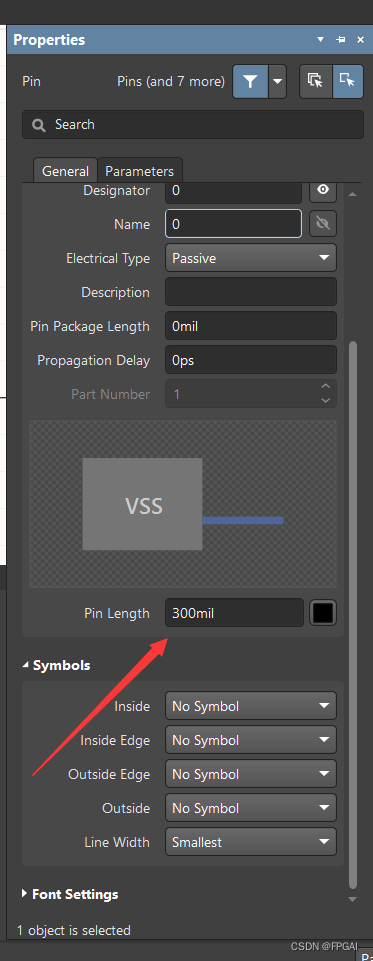

点击箭头所指的地方就可以改变引脚长度噢（我们可以根据实际情况更改）

还有另外一种方法，就是先放一个，然后按住shift键，拖动，这样自然就出现第二个啦。

最后，我们应设置器件的属性

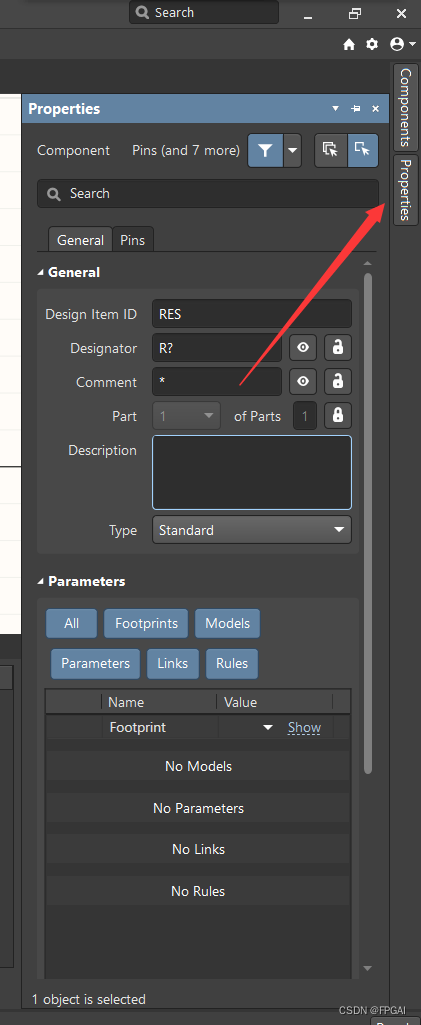

 点击箭头所指的地方，即可弹出属性框，以上便是我的设置，大家可以按照自己的习惯进行设置。

以上就是电阻元件的创立啦。

2.绘制电容的原理图库

按照电阻的步骤可以绘制如下图库，大家可以自己试试

 我的管脚长度为100mil，可以参考

电阻和电容均可以添加封装，但我们可以通过封装管理器一起加，

 3.绘制电感的原理图库

 右击箭头所指的键，然后点第四个，就会出现圆弧

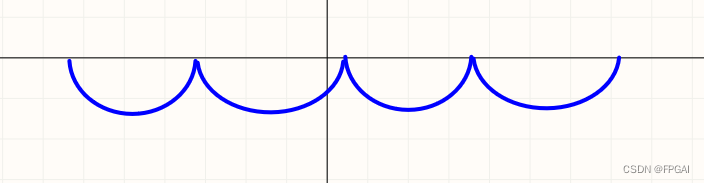

 以上为我画的圆弧（画好一个，然后复制）

然后再加上管脚号即可，创建完了，如下：

 再依照电阻创建属性即可。
