一、前言

基本的RNN存在梯度消失和梯度爆炸问题，会忘记它在较长序列中以前看到的内容，只具有短时记忆。得到比较广泛应用的是LSTM（Long Short Term Memory）——长短期记忆网络，它在一定程度上解决了这两个问题。

二、网络结构

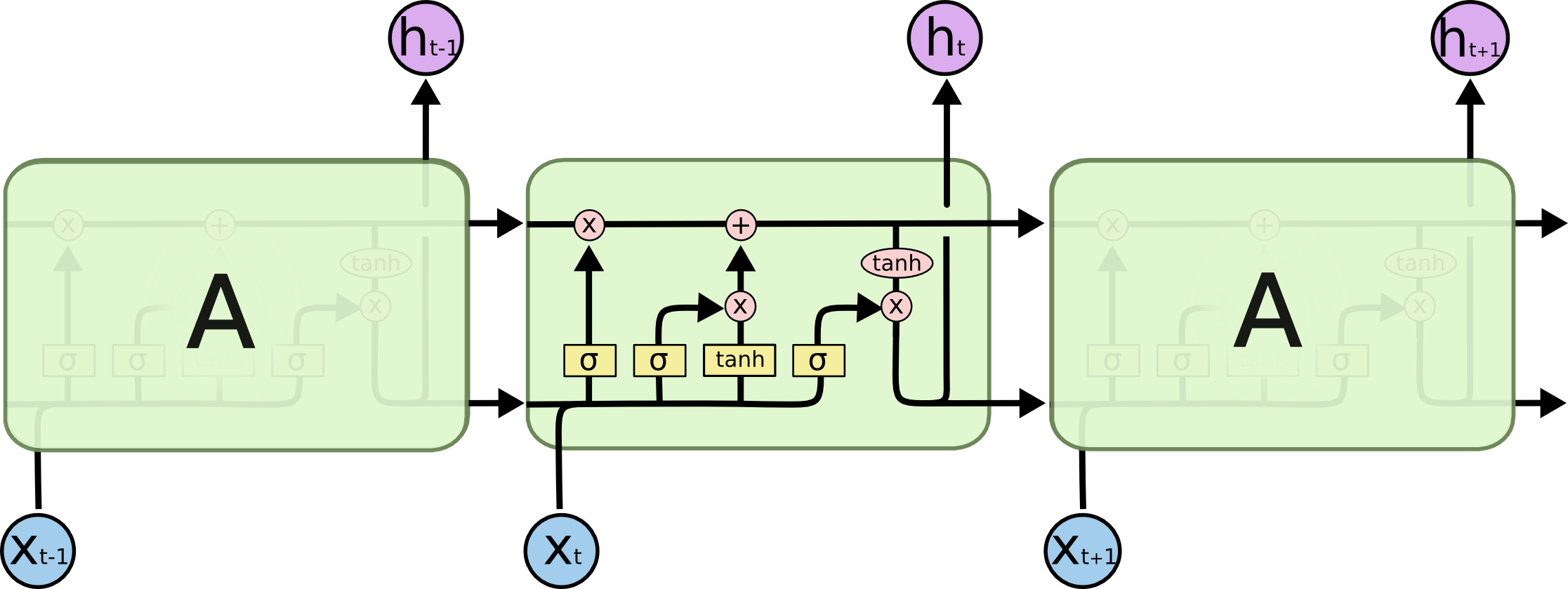

我们来看一下LSTM网络的结构图：

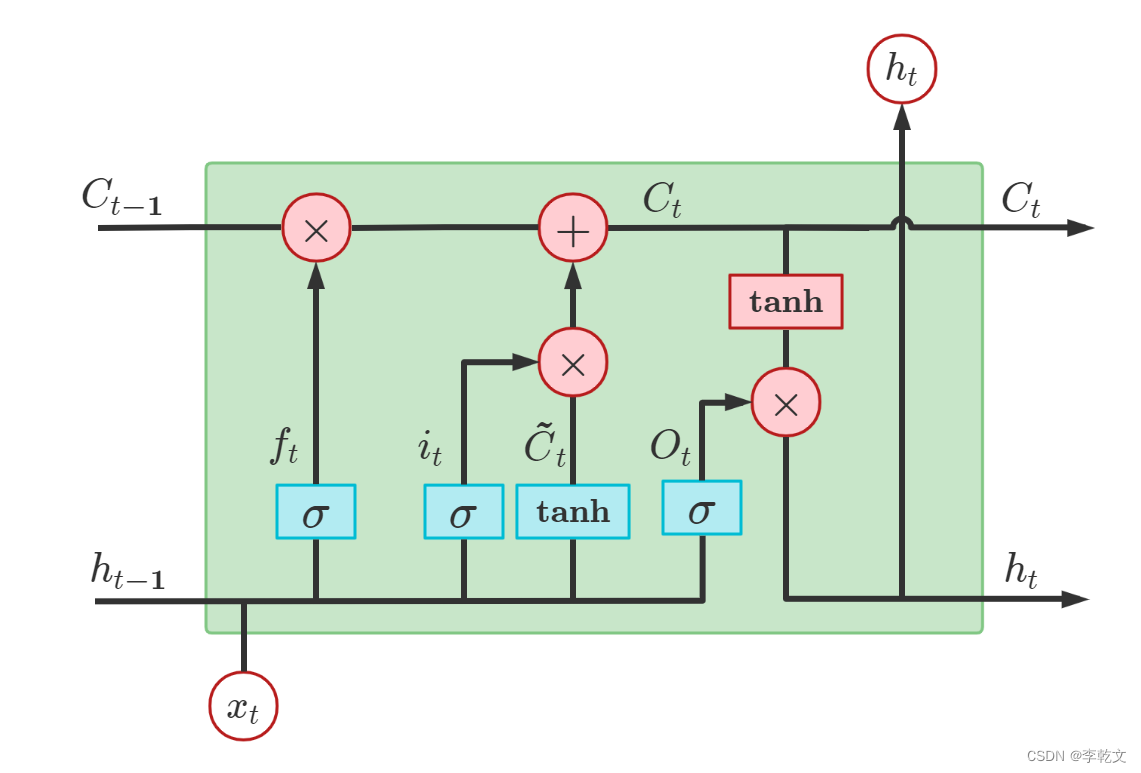

咱们放大看看，由于网上找不到清晰版的示例图，亲绘了一幅：

LSTM包含遗忘门、输入门、输出门。分别用于LSTM的三个步骤：旧记忆的遗忘、新记忆的输入、最终结果的输出。

二、可解释性

为什么要这么设计LSTM网络呢？我们打个比方：

小明上次考了数学，留下的大部分是数学的知识记忆Ct−1C_{t-1}Ct−1​；这次考生物，一些数学知识用不到，部分复杂的公式自然而然地被遗忘了ft⊙Ct−1f_t\odot{C}_{t-1}ft​⊙Ct−1​；复习生物知识一本书C~t\tilde{C}_tC~t​，大概记得八成 it⊙C~ti_t\odot\tilde{C}_tit​⊙C~t​，那么当前的记忆Ct=ft⊙Ct−1+it⊙C~tC_t=f_t\odot{C}_{t-1}+i_t\odot\tilde{C}_tCt​=ft​⊙Ct−1​+it​⊙C~t​；考试时，成绩受到考题和当前记忆CtC_tCt​的影响ht=Ot⊙tanh⁡Cth_t=O_t\odot\tanh{C_t}ht​=Ot​⊙tanhCt​。

注：⊙\odot⊙是矩阵的点乘符号，即两个矩阵对应元素相乘

三、记忆主线

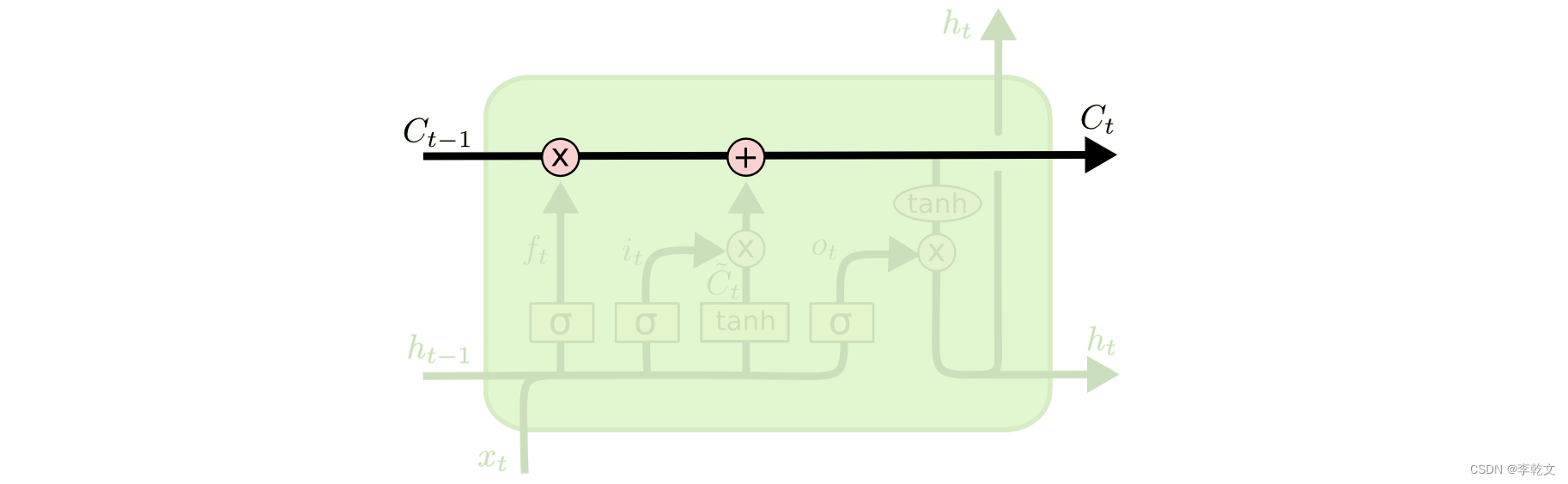

如上图所示，原有记忆是Ct−1C_{t-1}Ct−1​，经过遗忘（用矩阵参数进行点乘）、添加新记忆（加上新的记忆矩阵），当前最新的记忆就变成了CtC_{t}Ct​，如此循环，不重要的记忆就会忘记、重要的记忆就会一直流传下去。

四、遗忘门

第一步，我们会遗忘部分原有的记忆。

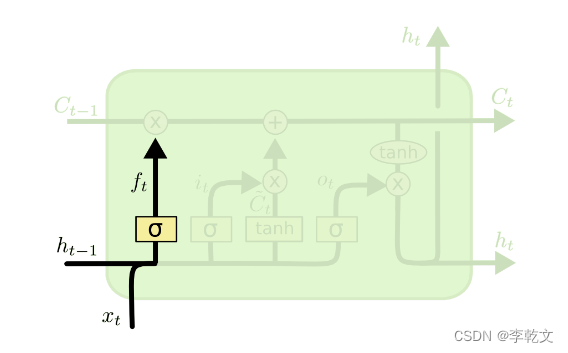

如上图所示，ft=σ(Wxfxt+Whfht−1+bf)f_t=\sigma(W_{xf}x_t+W_{hf} h_{t-1}+b_f)ft​=σ(Wxf​xt​+Whf​ht−1​+bf​)
σ\sigmaσ代表sigmoid函数。原有记忆是Ct−1C_{t-1}Ct−1​，遗忘后为 ft⊙Ct−1f_t\odot{C}_{t-1}ft​⊙Ct−1​

五、输入门

第二步，我们会新增部分新的记忆。我们要确定，哪些新信息要保留到记忆细胞里。

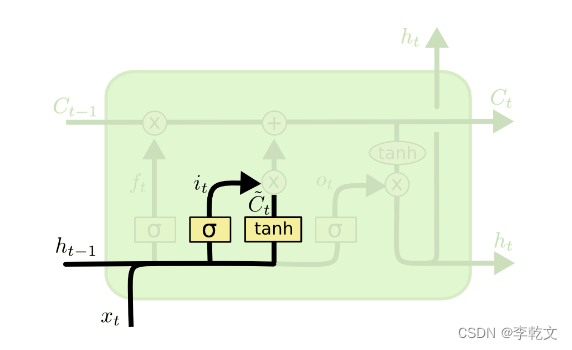

如上图所示，
C~t=tanh(Wxcxt+Whcht−1+bc)it=σ(Wxixt+Whiht−1+bi)\begin{aligned} \tilde{C}_t&=tanh(W_{xc}x_t+W_{hc}h_{t-1} +b_c)\\ i_t&=\sigma(W_{xi}x_t+W_{hi} h_{t-1}+b_i) \end{aligned}C~t​it​​=tanh(Wxc​xt​+Whc​ht−1​+bc​)=σ(Wxi​xt​+Whi​ht−1​+bi​)​

C~t\tilde{C}_tC~t​表示所有的输入信息，但我们不是所有的都记得，iti_tit​控制记忆程度，it⊙C~ti_t\odot\tilde{C}_tit​⊙C~t​是本次输入所记住的信息。
遗忘后的记忆是 ft⊙Ct−1f_t\odot{C}_{t-1}ft​⊙Ct−1​，输入新的记忆后，Ct=ft⊙Ct−1+it⊙C~tC_t=f_t\odot{C}_{t-1}+i_t\odot\tilde{C}_tCt​=ft​⊙Ct−1​+it​⊙C~t​

六、输出门

第三步，我们要根据现有记忆CtC_tCt​，输出我们需要的内容。

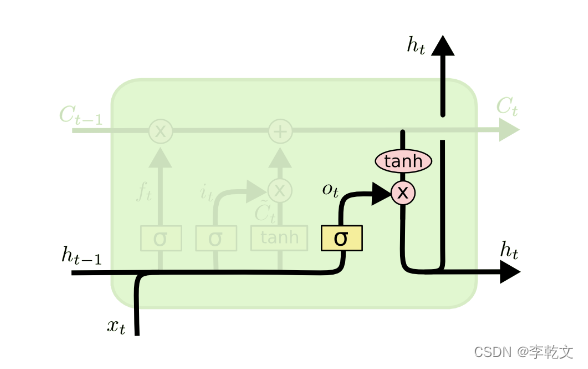

如上图所示，
Ot=σ(Wxoxt+Whoht−1+bo)ht=Ot⊙tanh⁡(Ct)\begin{aligned} O_t&=\sigma(W_{xo}x_t+W_{ho} h_{t-1}+b_o)\\ h_t&=O_t\odot\tanh(C_t) \end{aligned}Ot​ht​​=σ(Wxo​xt​+Who​ht−1​+bo​)=Ot​⊙tanh(Ct​)​

这就是LSTM网络的思想原理，接下来我们将用于手写数字识别实战。

七、手写数字识别实战

7.1 引入依赖库

import torch
import torch.nn as nn
from torchvision import datasets,transforms
from torch.utils.data import DataLoader
import matplotlib.pyplot as plt

7.2 加载数据

train_data = datasets.MNIST(root="./data",train=True,transform=transforms.ToTensor(),download=False)
batch_size=64train_loader = DataLoader(train_data,batch_size=batch_size,shuffle=True)test_data = datasets.MNIST(root="./data",train=False,transform=transforms.ToTensor(),download=False)
test_x = test_data.data.type(torch.FloatTensor)[:2000]/255.   #取2000个样本数据并将其缩放为0~1范围
test_y = test_data.targets[:2000]print(train_data.data.shape)

torch.Size([60000, 28, 28])

7.3 迭代训练

#迭代次数
epochs=1#学习率
learning_rate=0.01plt_epoch=[]
plt_loss=[]class MyModel(nn.Module):def __init__(self):super().__init__()self.rnn = nn.LSTM(     # LSTM 效果要比 nn.RNN() 好多了input_size=28,      # 图片每行的数据像素点hidden_size=64,     # rnn hidden unitnum_layers=1,       # 有几层 RNN layersbatch_first=True,   # input & output 会是以 batch size 为第一维度的特征集 e.g. (batch, time_step, input_size))self.out = nn.Linear(64, 10)    # 输出层def forward(self, x):# x shape (batch, time_step, input_size)# r_out shape (batch, time_step, output_size)# h_n shape (n_layers, batch, hidden_size)   LSTM 有两个 hidden states, h_n 是分线, h_c 是主线# h_c shape (n_layers, batch, hidden_size)r_out, (h_n, h_c) = self.rnn(x, None)   # None 表示 hidden state 会用全0的 state# 选取最后一个时间点的 r_out 输出# 这里 r_out[:, -1, :] 的值也是 h_n 的值out = self.out(r_out[:, -1, :])return outmodel = MyModel()#损失函数
cost=nn.CrossEntropyLoss()
#迭代优化器
optmizer=torch.optim.Adam(model.parameters(),lr=learning_rate)for epoch in range(epochs):for step, (images, labels) in enumerate(train_loader):images=images.view(-1,28,28)#预测结果output=model(images) #调用__call__函数#计算损失值loss=cost(output,labels)#在反向传播前先把梯度清零optmizer.zero_grad()#反向传播,计算各参数对于损失loss的梯度loss.backward()#根据刚刚反向传播得到的梯度更新模型参数optmizer.step()plt_epoch.append(step+1)plt_loss.append(loss.item())#打印损失值if step % 50 == 0:pred_y = model(test_x)pred_y=pred_y.argmax(dim=1) #返回最大值的下标print(f"step:{step},loss:{loss.item():.4f},accuracy: {(torch.sum(pred_y == test_y)/test_y.size()[0]) * 100:.2f}%")# 保存模型

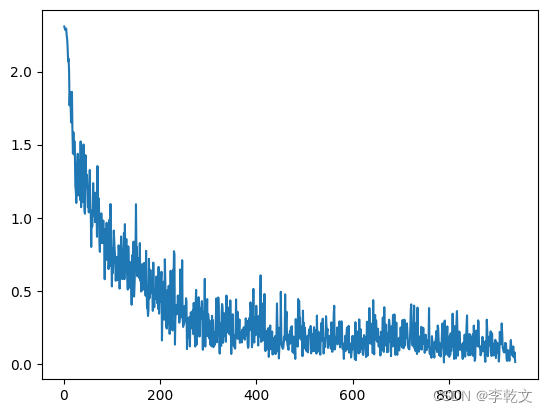

torch.save(model, 'LSTM_Digits.pt')#绘制迭代次数与损失函数的关系
plt.plot(plt_epoch,plt_loss)

step:0,loss:2.3081,accuracy: 8.75%
step:50,loss:1.0913,accuracy: 59.40%
step:100,loss:0.7879,accuracy: 70.30%
step:150,loss:0.7618,accuracy: 73.75%
step:200,loss:0.4271,accuracy: 86.70%
step:250,loss:0.3963,accuracy: 90.65%
step:300,loss:0.2965,accuracy: 91.85%
step:350,loss:0.3396,accuracy: 94.15%
step:400,loss:0.2283,accuracy: 92.30%
step:450,loss:0.4932,accuracy: 94.05%
step:500,loss:0.2487,accuracy: 93.25%
step:550,loss:0.1460,accuracy: 94.20%
step:600,loss:0.1908,accuracy: 94.70%
step:650,loss:0.1521,accuracy: 92.35%
step:700,loss:0.1530,accuracy: 94.80%
step:750,loss:0.1192,accuracy: 94.65%
step:800,loss:0.0478,accuracy: 95.30%
step:850,loss:0.0535,accuracy: 95.70%
step:900,loss:0.1174,accuracy: 95.45%

7.4 数据验证

#加载模型
model=torch.load('LSTM_Digits.pt')#预测结果
pred_y=model(test_x)
#计算损失值
loss=cost(pred_y,test_y)print('loss:',loss.detach().item())pred_y=pred_y.argmax(dim=1) #返回最大值的下标
print(f"准确率: {(torch.sum(pred_y == test_y)/test_y.size()[0]) * 100}%")# 打印10个预测结果
pred_y = model(test_x[:10].view(-1, 28, 28))
pred_y=pred_y.argmax(dim=1) #返回最大值的下标
print('预测数字',pred_y)
print( '真实数字',test_y[:10])

loss: 0.11265470087528229
准确率: 96.45000457763672%
预测数字 tensor([7, 2, 1, 0, 4, 1, 4, 9, 5, 9])
真实数字 tensor([7, 2, 1, 0, 4, 1, 4, 9, 5, 9])
