总体设计

- ==总体设计(概要设计/初步设计)==:确定系统模块及相互关系,==划分程序,文件,数据库,文档等物理元素==
- - 设计原理:
  - 启发规则
  - 图形工具:
  - 面向数据流设计方法(SD)

总体设计(概要设计/初步设计):确定系统模块及相互关系,划分程序,文件,数据库,文档等物理元素

系统设计阶段
- 数据流图分析方案
- 选取上,中,下,(成本)三种方案
- 确定最佳方案,指定详细计划
结构设计阶段
- 功能分解:细化数据流图
- 设计软件结构:层次图,或结构图,或数据流图导出软件结构
- 数据库设计
- 测试计划
- 文档
- 审查

设计原理:

模块化:程序划分为独立模块,多种子功能构成整体

+抽象:关注本质

+逐步求精:推迟关注细节

+信息隐藏:迪米特法则(最少知识)

->模块独立:高内聚,低耦合

耦合(低->高):无直接耦合->数据耦合->标记(特征)耦合->控制耦合->外部耦合->公共耦合

内聚(高->低):功能->顺序->通信->过程->时间->逻辑->偶然

启发规则

改进软件结构提高模块的独立性
模块规模应该适中
深度(结构控制层数)、宽度(同层次模块总数)、扇出(能调用模块数)和扇入(被多少模块调用)都应适当->高层高扇出,中层较少,底层高扇入
模块的作用域(该模块判定影响的模块集合)应该在控制域(本身及直接间接从属的模块集合)内
力争降低模块接口的复杂程度
设计单入口单出口的模块
模块的功能应该可预测

图形工具:

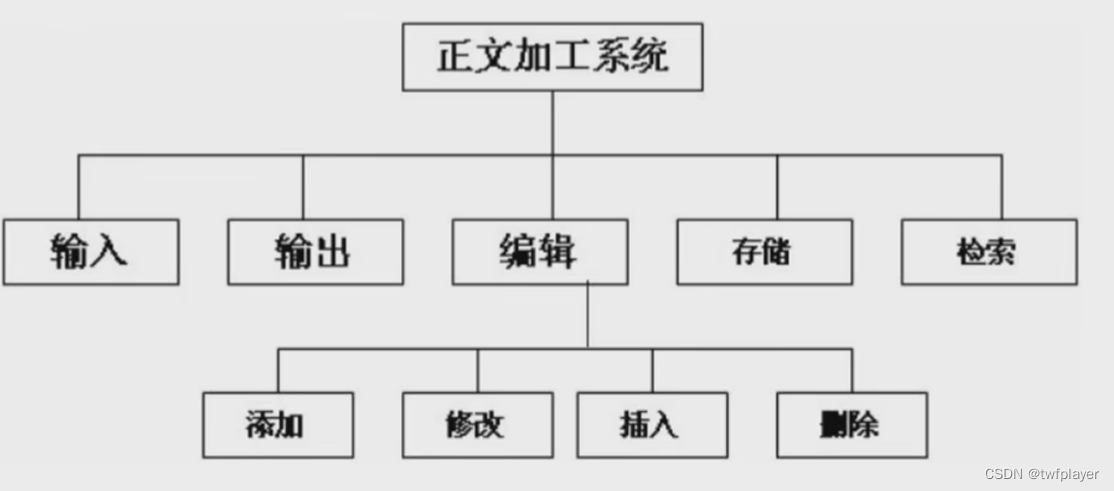

层次图:方框+连线(调用关系)
在这里插入图片描述

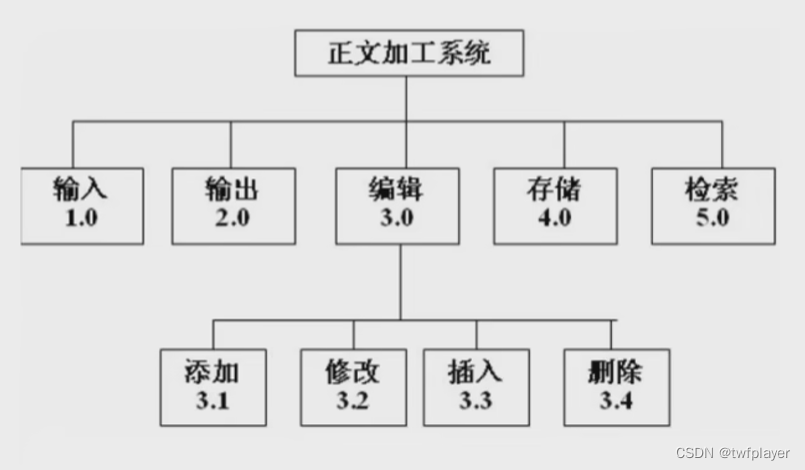

HIPO图:层次图+编号

在这里插入图片描述

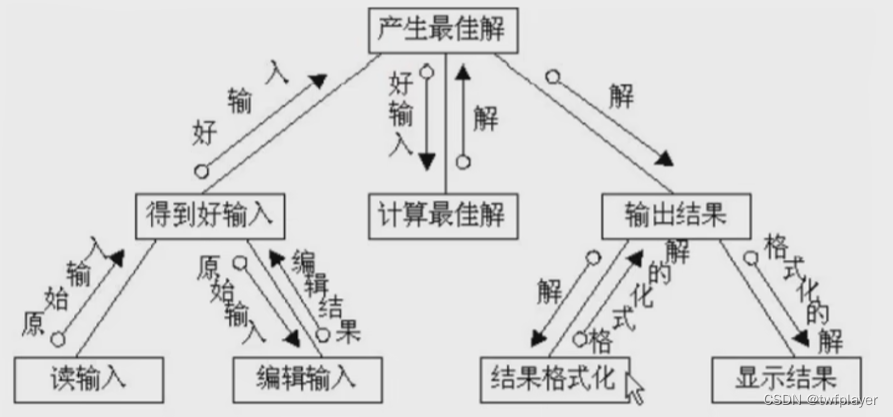

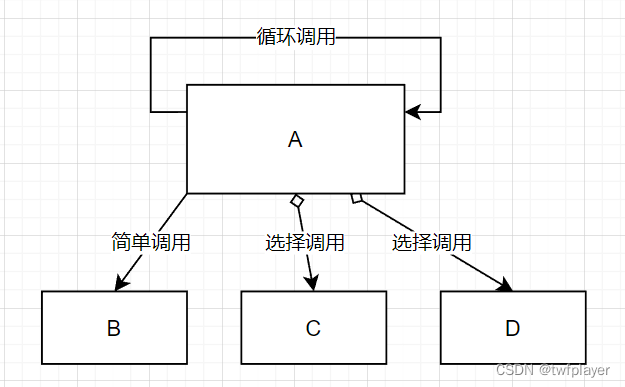

结构图:每个方框代表一个模块，框内注明模块的名字或主要功能，方框间的箭头（或直线）代表模块的调用关系，注释表示来回传递的信息【尾部空心圆表示传递数据，实心圆代表传递控制信息】
在这里插入图片描述

在这里插入图片描述

面向数据流设计方法(SD)

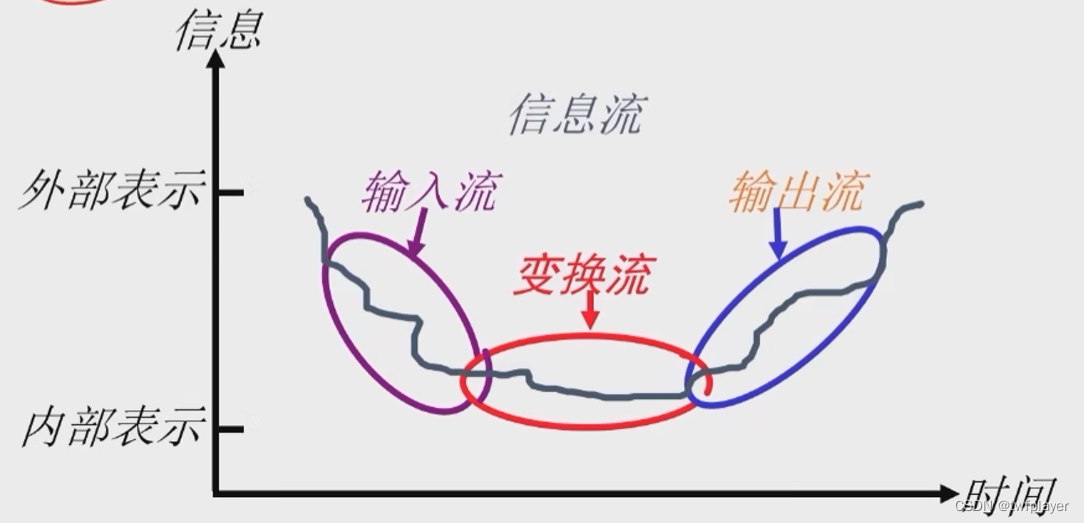

变换流:输入+变换中心+输出

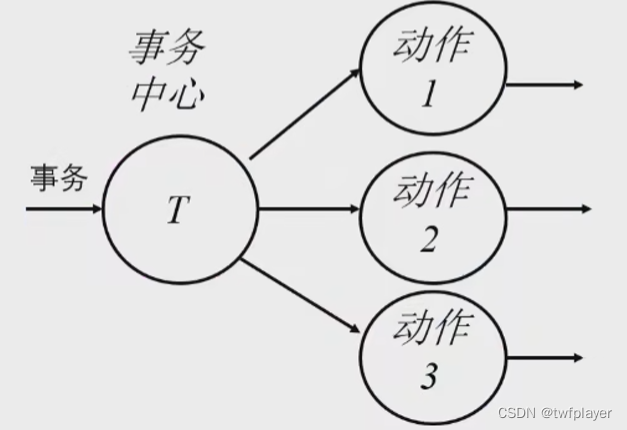

事务流:多种事务选择执行
