OpenCV Python Harris 角点检测

【目标】

• 理解Harris角点检测背后的概念；
• cv2.cornerHarris(), cv2.cornerSubPix()

【理论】

上一章节中，我们看到在图像中每个方向变化都很大的区域就是角点，一个早期的尝试是由 Chris Harris & Mike Stephens 在1998年的论文 A Combined Corner and Edge Detector 完成的。所以现在称之为 Harris 角点检测。他讲这些思想转换为数学公式形式，通过寻找不同方向上位移的亮度差异。

E(u,v)=∑x,yw(x,y)[I(x+u,y+v)−I(x,y)]2E(u,v)=\sum\limits_{x,y}w(x,y) [I(x+u,y+v)-I(x,y)]^2 E(u,v)=x,y∑​w(x,y)[I(x+u,y+v)−I(x,y)]2

w(x,y)w(x,y)w(x,y) 是窗口函数，可以是矩形窗口，也可以是高斯窗口，对应像素不同的权重。
I(x+u,y+v)I(x+u,y+v)I(x+u,y+v) 是移动区域的亮度，
I(x,y)I(x,y)I(x,y) 是亮度函数；

我们需要最大化函数 E(u,v)E(u,v)E(u,v)进行角点检测，这就需要我们最大化 [I(x+u,y+v)−I(x,y)]2[I(x+u,y+v)-I(x,y)]^2[I(x+u,y+v)−I(x,y)]2，将泰勒展开应用于上述方程，并使用一些数学步骤（请参考您喜欢的任何标准教科书以获得完整推导），我们得到最终方程为：
E(u,v)≈[uv]M[uv]E(u,v)\approx[u \quad v] M \begin{bmatrix} u \\ v \end{bmatrix} E(u,v)≈[uv]M[uv​]

其中

M=∑x,yw(x,y)[IxIxIxIyIyIxIyIy]M=\sum\limits_{x,y}w(x,y)\begin{bmatrix} I_xI_x & I_xI_y \\ I_yI_x & I_yI_y \end{bmatrix} M=x,y∑​w(x,y)[Ix​Ix​Iy​Ix​​Ix​Iy​Iy​Iy​​]

其中 IxI_xIx​ 和 IyI_yIy​ 是图像在 xxx 和 yyy 方向上的梯度(可以通过 sobel 获得)；

然后来到了主要部分，创建了一个分数，基本就是一个等式，确定了窗口是否包含了角点与否。

R=det(M)−k(trace(M))2R=det(M)-k(trace(M))^2 R=det(M)−k(trace(M))2

其中：

• det(M)=λ1λ2det(M)=\lambda_1 \lambda_2det(M)=λ1​λ2​
• trace(M)=λ1+λ2trace(M)=\lambda_1+\lambda_2trace(M)=λ1​+λ2​
• λ1\lambda_1λ1​和 λ2\lambda_2λ2​ 是 MMM的特征值

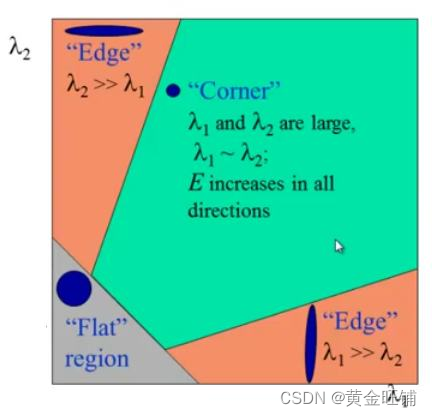

因此，这些特征值的大小决定了这个区域是角点，边还是平坦区域。

• ∣R∣|R|∣R∣ 很小，当 λ1\lambda_1λ1​和 λ2\lambda_2λ2​ 很小时，区域平坦；
• R<0R<0R<0，当 λ1≫λ2\lambda_1\gg \lambda_2λ1​≫λ2​ 或 λ1≪λ2\lambda_1 \ll \lambda_2λ1​≪λ2​ 时，区域是边缘；
• RRR 很大，当 λ1\lambda_1λ1​和λ2\lambda_2λ2​很大时并且 λ1≈λ2\lambda_1 \approx \lambda_2λ1​≈λ2​ 时，区域是角点。

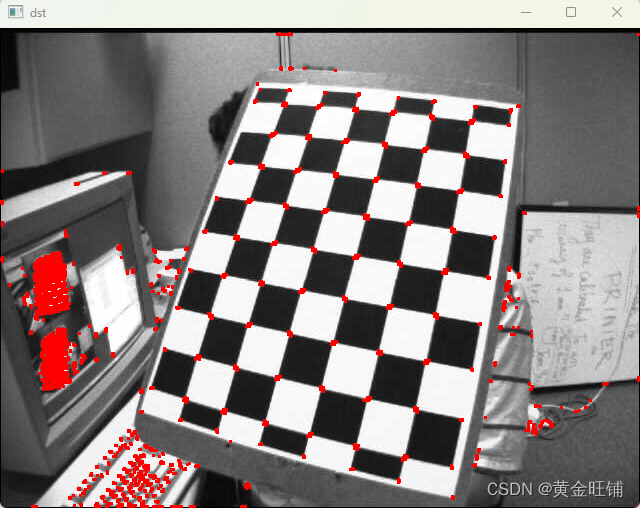

【代码】

import cv2
import numpy as np # 读入图片并灰度化
# img = cv2.imread("assets/blox.jpg")
img = cv2.imread("assets/left08.jpg")
# img = cv2.imread("assets/chessboard(1).png")
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)# 检测角点
gray = np.float32(gray)
dst = cv2.cornerHarris(gray, 2, 3, 0.04)# 膨胀
dst = cv2.dilate(dst, None)# 找到计算值比较大的，并显示
img[dst>0.01*dst.max()] = [0, 0, 255]cv2.imshow('dst', img)
cv2.waitKey(0)
cv2.destroyAllWindows()

• 亚像素精度角点检测

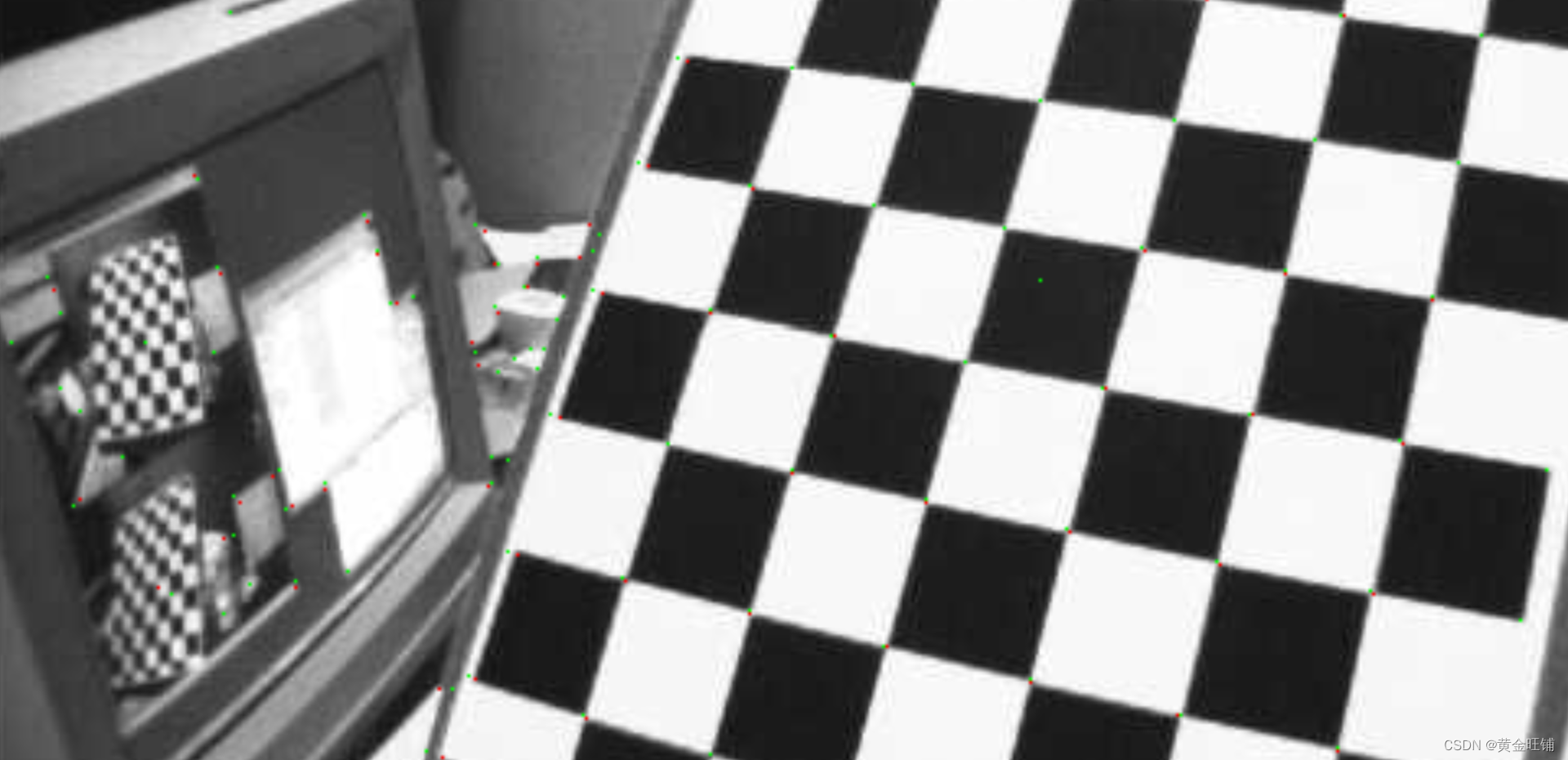

• 局部图


import numpy as np
import cv2# 读入图片并灰度化
img = cv2.imread("assets/left08.jpg")
gray = cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)# 寻找角点
gray = np.float32(gray)
dst = cv2.cornerHarris(gray, 2, 3, 0.04)# 阈值化找到角点
dst = cv2.dilate(dst,None)# 阈值化
ret, dst = cv2.threshold(dst, 0.01*dst.max(), 255, 0)
dst = np.uint8(dst)# 找到连通域中心
ret, labels, stats, centroids = cv2.connectedComponentsWithStats(dst)# 寻找亚像素角点
criteria = (cv2.TERM_CRITERIA_EPS + cv2.TERM_CRITERIA_MAX_ITER, 100, 0.001)
corners = cv2.cornerSubPix(gray, np.float32(centroids), (5,5), (-1,-1), criteria)# 显示
res = np.hstack((centroids, corners))
res = np.int0(res)
img[res[:,1],res[:,0]]=[0,0,255]
img[res[:,3],res[:,2]] = [0,255,0]cv2.imshow("res", img)
cv2.imshow("dst", dst)cv2.waitKey(0)
cv2.destroyAllWindows()cv2.imwrite('subpixel5.png', img)

【接口】

• cornerHarris

cv2.cornerHarris(	src, blockSize, ksize, k[, dst[, borderType]]	) ->	dst

Harris 角点检测

• src: 单通道8位图像或者浮点图像
• dst: 存储 harris 角点检测响应， CV_FC1 大小与源图像一致；
• blocksize: 领域大小
• ksize: sobel算子的直径
• k: harris角点检测的自由参数里的 kkk
• borderType: 扩边参数，BORDER_WRAP 不支持

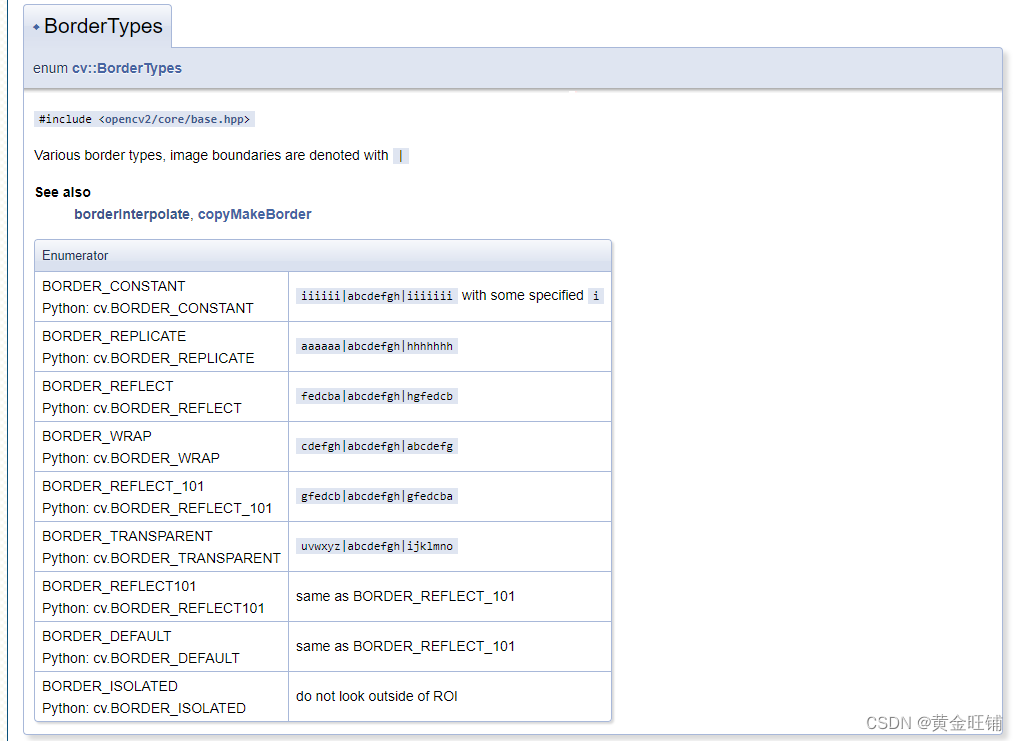

• borderType

• cornerSubPix

cv2.cornerSubPix(	image, corners, winSize, zeroZone, criteria	) ->	corners

优化角点位置

• image: 输入的单通道图像，8位或者浮点数
• corners: 初始化的角点位置，并且可以接受输出
• winSize: 搜寻窗口的半径，如果设置为 (5, 5),则搜索区域为 (52+1, 52+1) =(11,11)的窗口；
• zeroZone: (-1,-1) 表示没有这个尺寸
• criteria: 迭代准则，要么次数达到了，要么移动的距离很小了。

• connectedComponentsWithStats

cv.connectedComponentsWithStats(	image[, labels[, stats[, centroids[, connectivity[, ltype]]]]]	) ->	retval, labels, stats, centroids
cv.connectedComponentsWithStatsWithAlgorithm(	image, connectivity, ltype, ccltype[, labels[, stats[, centroids]]]	) ->	retval, labels, stats, centroids

计算二值图像连通区域，并返回一系列的统计值

• image: 8位单通道需要标记的图像
• labels: 输出的标签图像
• stats: 统计每一个标签的输出，包含背景标签
• centroids: 每个区域的中心，可以通过 centroids(label, 0) 访问 x, centroids(label, 1) 访问 y;
• connectivity: 4邻域或8邻域
• ltype: 输出标签类型 CV_32S 或者 CV_16U
• ccltype: 连通区域类型

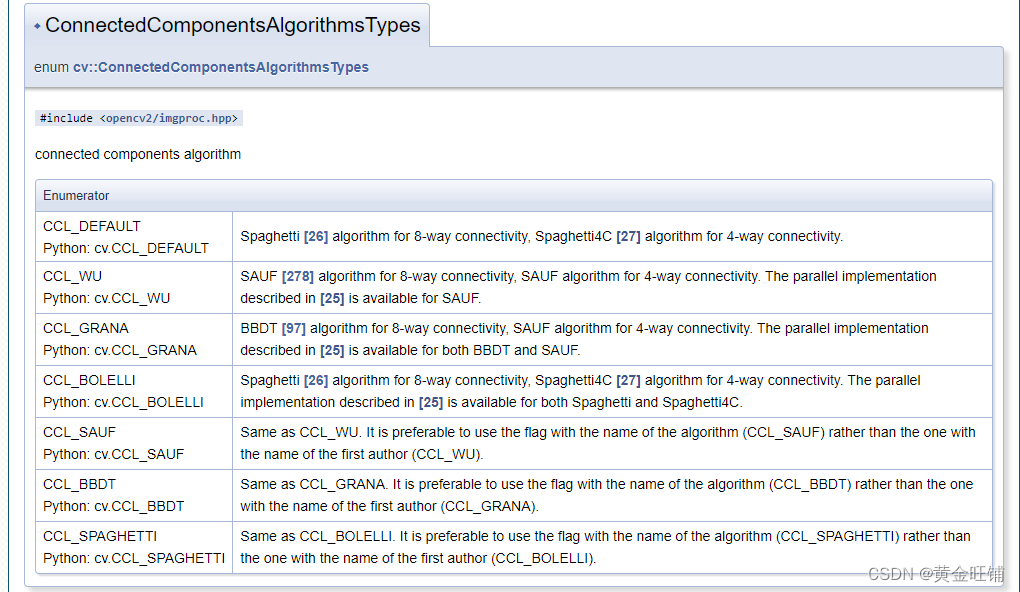

• ConnectedComponentsAlgorithmsTypes

【参考】

1. OpenCV 官方文档
