一、LED灯按键类创建元件库

1.绘制LED灯的原理图库

鼠标右击箭头所指的，然后选择倒数第三个，多边形

在画的时候可以按住，shift+空格，来调整角度。

但是，一般的LED灯都是蓝色的，我们可以把它改成蓝色的，双击这个三角形

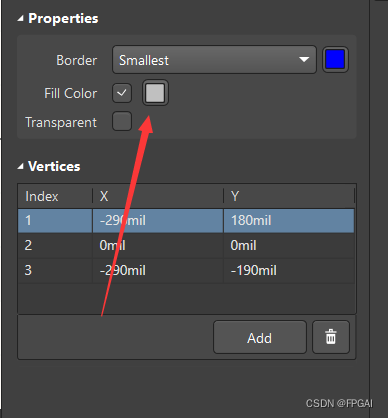

然后可以通过改变箭头所指的地方，来改变颜色

改变后的效果，如上。然后我们再绘制一个线条。可以通过双击来改变颜色，画完的效果如下：

也可以通过多边形画一个四边形的线，效果差不多。然后我们还需画两个箭头。可以通过画线直接画出来。也可以通过画四边形来画箭头。

画完的效果如上。

然后我们需要画上管脚，二极管的管脚号有两种表示方法，一种是用数字表示，一种是用a和k表示，a用来表示是二极管的正极，k表示是二极管的负极。

加上管脚号的效果如上。以上就创建好了发光二极管啦

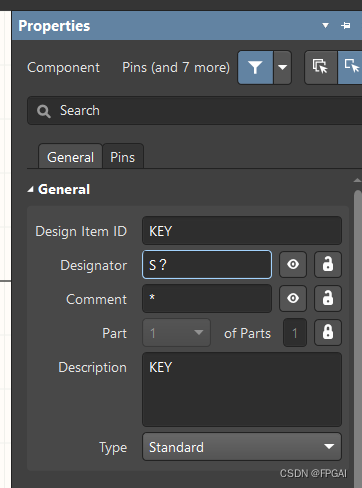

可以双击添加的原理图库改变一下属性，以上是我设置的属性，大家可以来借鉴一下。

然后我们通过绘制多边形，绘制一下键帽，绘制效果如下：

然后我们再鼠标右击箭头所指的地方

选择第二个，来画圆圈，画后的效果如下：

然后再放置其管脚，放置后的效果如下：

以上就绘制结束啦
