0.简介

对于Unity而言，其拥有非常完备的物理特性，这对于机器人仿真是非常有用的，但是实际上Unity和ROS之间的通信一直是摆在两者之间的难题，正好看到宇宙爆肝锦标赛冠军写的这个系列，所以个人想参照为数不多的资料来进行整理，并完成这个系列的文章。“Unity Robotics Hub”是一种基于Unity环境的机器人模拟工具、教程、资源以及文档信息的资料库。机器人工作者可以在模拟场景中使用Unity。

1. 环境安装

1.1 安装 Docker

卸载旧的docker版本

sudo apt-get update
sudo apt-get remove docker docker-engine docker.io containerd runc

允许apt命令可以使用HTTPS访问Docker repository

sudo apt-get install apt-transport-https ca-certificates curl gnupg-agent software-properties-common

添加Docker官方的GPG key

sudo curl -fsSL https://download.docker.com/linux/ubuntu/gpg | sudo apt-key add -

验证key(搜索后8位即可显示完成秘钥):

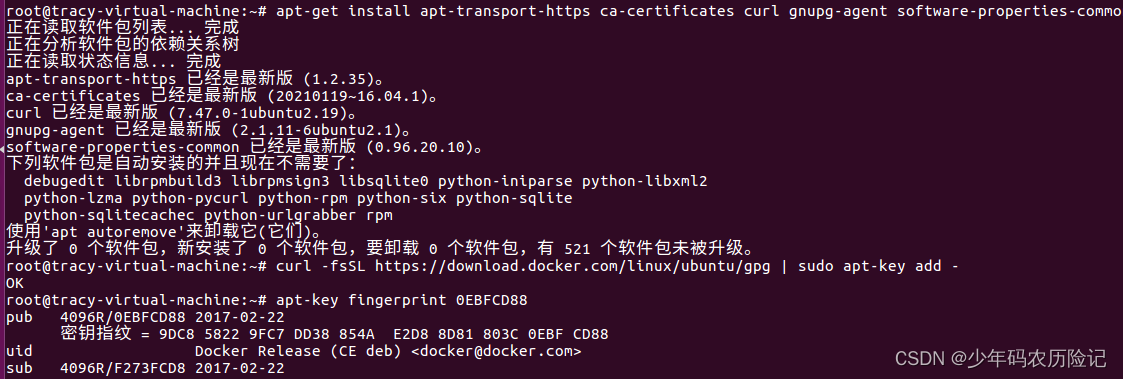

sudo apt-key fingerprint 0EBFCD88

设置repository版本为stable并更新软件列表

sudo add-apt-repository "deb [arch=amd64] https://download.docker.com/linux/ubuntu $(lsb_release -cs) stable"
sudo apt-get update

开始安装docker

sudo apt-get install docker-ce docker-ce-cli containerd.io

安装完成后，在命令行输入docker --version；出现docker版本信息即表示安装成功。

1.2 Unity安装

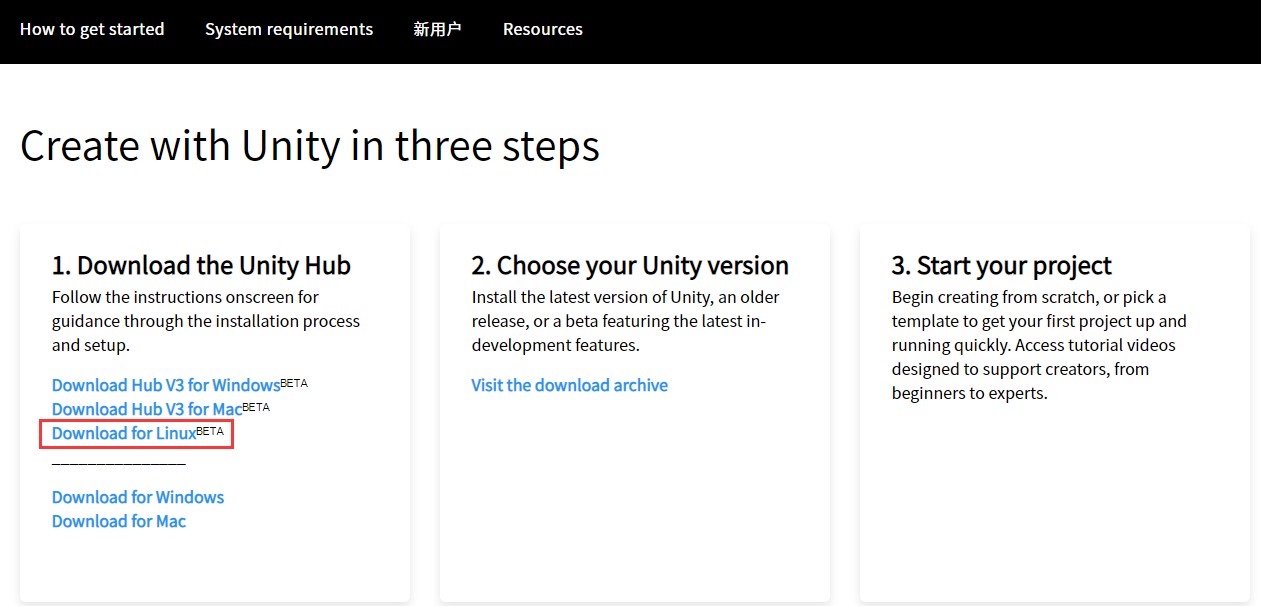

从官网(Unity官网)下载Unity Hub。

或者直接通过命令行安装

sudo sh -c 'echo "deb https://hub.unity3d.com/linux/repos/deb stable main" > /etc/apt/sources.list.d/unityhub.list'
wget -qO - https://hub.unity3d.com/linux/keys/public |
sudo apt-key add -
sudo apt updatesudo apt-get install unityhub

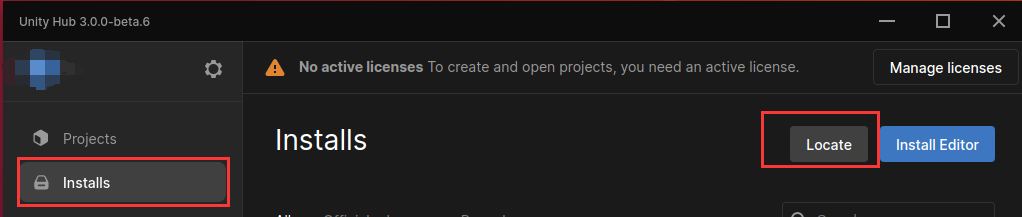

然后安装安装Unity Editor，进入网址。然后点Unity Editor就行。接着把下载好文件的解压。然后打开Unity Hub，点Locate，选择你Unity Editor文件夹下的Unity即可

2. 安装Unity Robotics包

这个小节用来提供关于安装Unity Robotics软件包的简短说明。

1. 创建或打开一个Unity项目，值得注意的是如果需要添加URDF-Importer，请确保你使用的是2020.2.0+版本的Unity Editor。

2. 打开Window -> Package Manager菜单

3. 在Package Manager窗口中，找到并单击窗口左上角的+按钮。选择Add package from git URL…


4. 输入所需包的git URL。注意:你可以在git url的末尾添加一个版本标签，比如#v0.4.0或#v0.5.0，来声明一个特定的包版本，或者排除这个标签来从包的主分支获取最新的版本。

   • 对于ROS-TCP-Connector，输入https://github.com/Unity-Technologies/ROS-TCP-Connector.git?path=/com.unity.robotics.ros-tcp-connector
   • 对于URDF-Importer，输入https://github.com/Unity-Technologies/URDF-Importer.git?path=/com.unity.robotics.urdf-importer

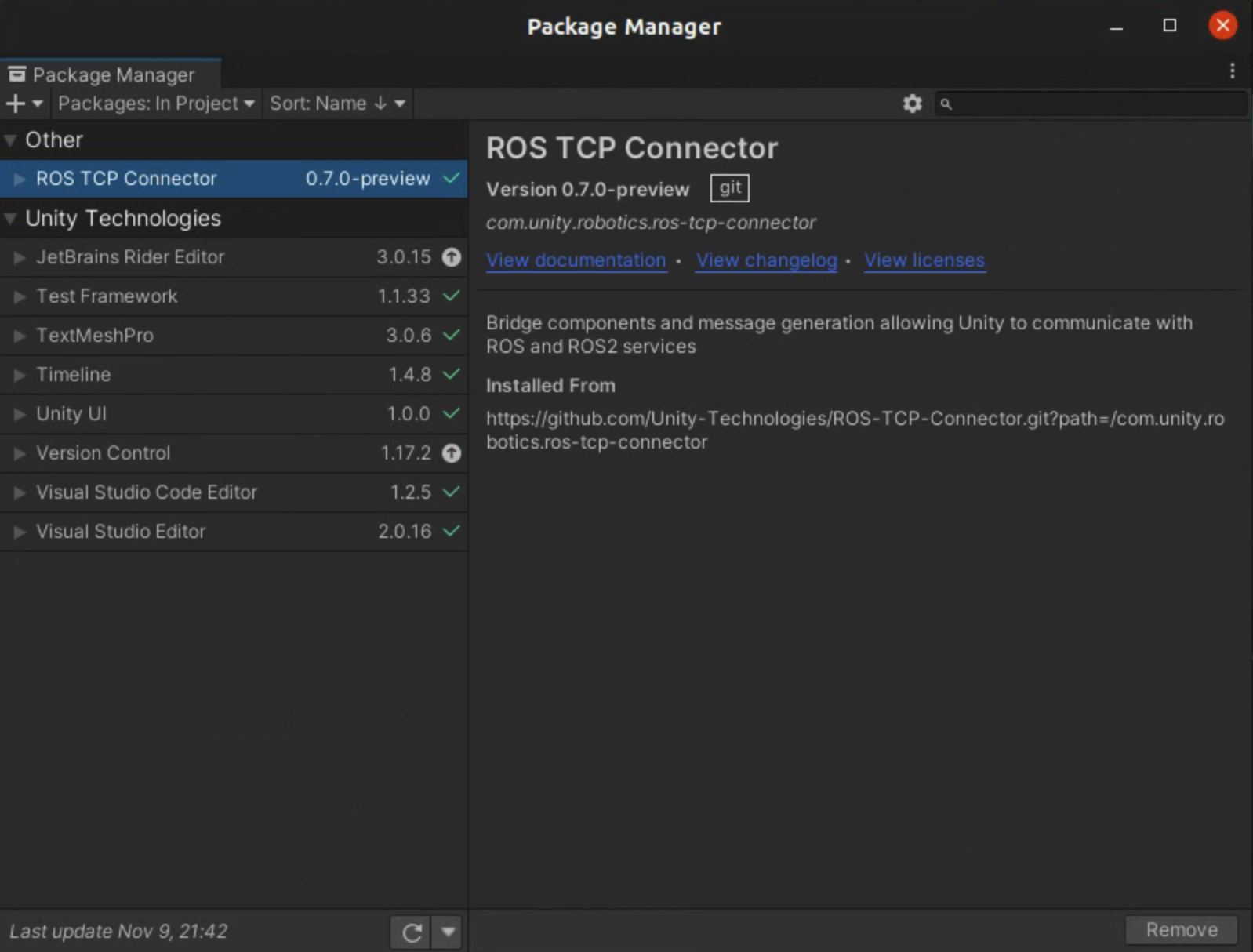

5. 点击 Add.

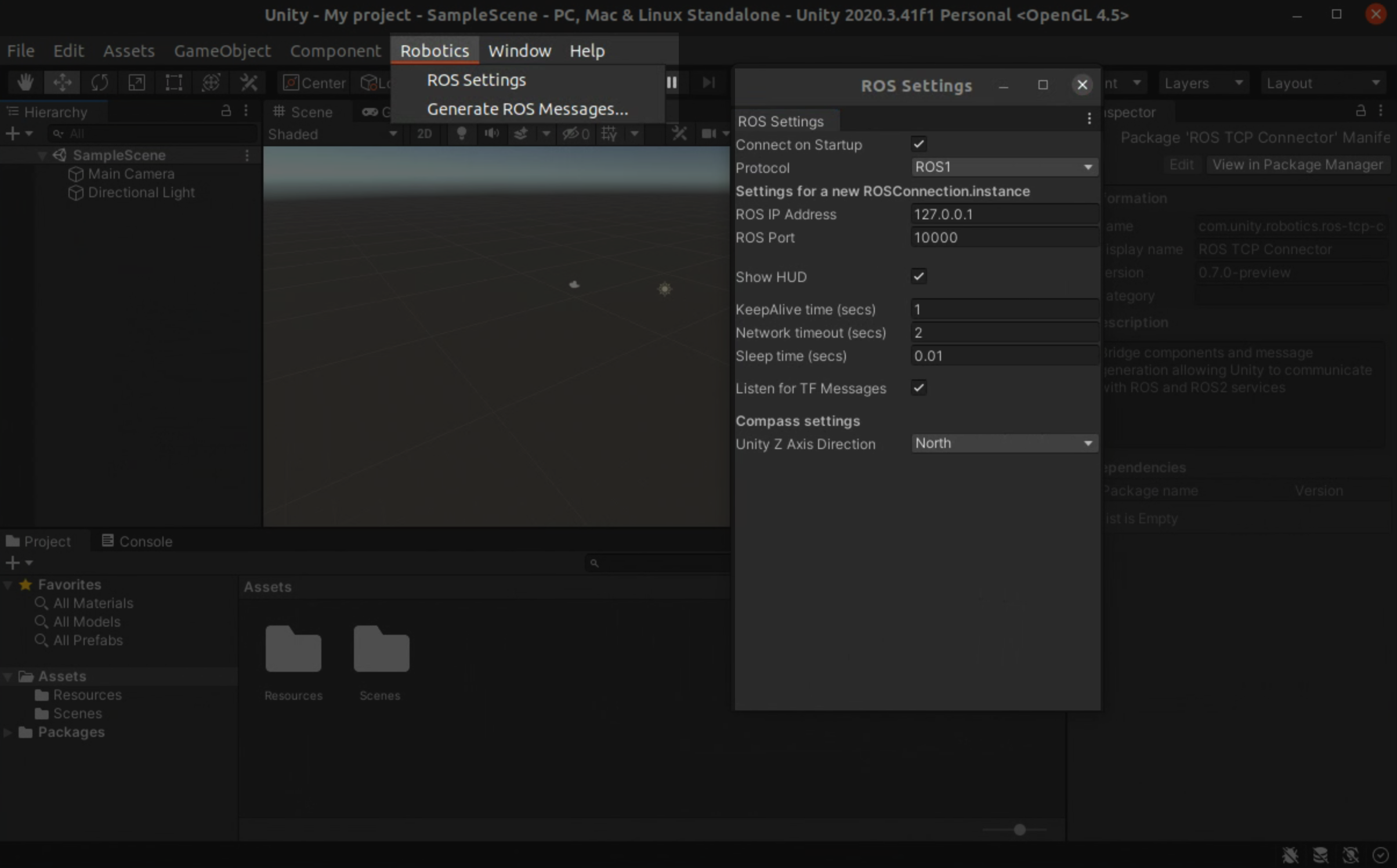

在上面项目导入成功的情况下,在Unity的功能面部中会出现对应的Robotics功能选项,点击Robotics->ROS Setting面板

3. Unity Robotics Hub安装

开发环境的需要的环境如下：

1. Unity版本2020.2+
2. URDF导入的repo
3. 拥有ROS环境

接着就可以开始安装环境了

git clone --recurse-submodules https://github.com/Unity-Technologies/Unity-Robotics-Hub.git

下面官方文档中提供了两种方法，第一种是使用Docker，另外一种就是直接在本地安装环境。

3.1 Docker安装

启动Docker守护进程。我们可以使用系统无关的docker info命令可以验证docker是否正在运行。如果Docker守护进程当前没有运行，此命令将抛出Server: ERROR，否则将打印适当的系统范围信息。

构建提供的ROS Docker映像:

cd /PATH/TO/Unity-Robotics-Hub/tutorials/pick_and_place &&
git submodule update --init --recursive &&
docker build -t unity-robotics:pick-and-place -f docker/Dockerfile .

这里提供的Dockerfile使用ROS Melodic基本镜像并安装必要的包，将提供的ROS包和子模块复制到容器中，并构建ROS工作区。

启动新建的Docker容器

docker run -it --rm -p 10000:10000 unity-robotics:pick-and-place /bin/bash

3.2 手动设置

导航到这个下载的repo的/PATH/ to /Unity-Robotics-Hub/tutorials/pick_and_place/ROS目录，然后在ROS Melodic环境中运行以下命令

sudo apt-get update && sudo apt-get upgrade
sudo apt-get install python-pip ros-melodic-robot-state-publisher ros-melodic-moveit ros-melodic-rosbridge-suite ros-melodic-joy ros-melodic-ros-control ros-melodic-ros-controllers ros-melodic-tf2-web-republisher
sudo -H pip install rospkg jsonpickle

ROS Noetic用户应运行

sudo apt-get update && sudo apt-get upgrade
sudo apt-get install python3-pip ros-noetic-robot-state-publisher ros-noetic-moveit ros-noetic-rosbridge-suite ros-noetic-joy ros-noetic-ros-control ros-noetic-ros-controllers
sudo -H pip3 install rospkg jsonpickle

如果您在导入新的ROS包之后还没有构建和源化ROS工作区，请导航到您的ROS工作区，并运行catkin_make && source devel/setup.bash。确保没有错误。

3.3 ros_tcp_endpoint

打开一个容器的终端，导航到 ~/catkin_ws ，执行

source devel/setup.bash
roslauch ros_tcp_endpoint endpoint.launch tcp_ip:=127.0.0.1 tcp_port:=10000 # 将127.0.0.1替换为所需的ip，将10000替换为所需要的端口号。

4. URDF文件导入

为了检查整个物理模型是否导入，我们需要检查以下几点项目设置：

打开菜单“Window→Package Manager”，确认是否导入了“URDF Importer”（在上面已经完成安装）。在Unity中导入“URDF”，使用“URDF Importer”。

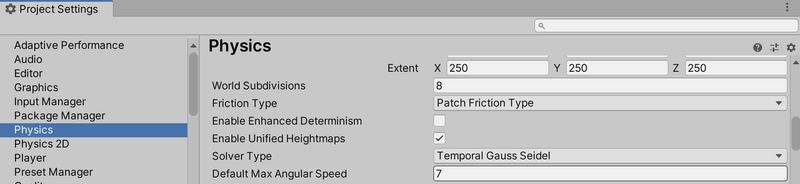

在菜单“Edit→Project Settings→Physics”中确认“SolverType”是“TemporalGaussSeidel”。以防止关节不稳定的动作由默认的求解器引起。

然后下面就是对场景进行设置：

1. 将“Asssets/Prefabs”中的“Table”、“Target”、“TargetPlacement”拖拽到Hierarchy窗口。

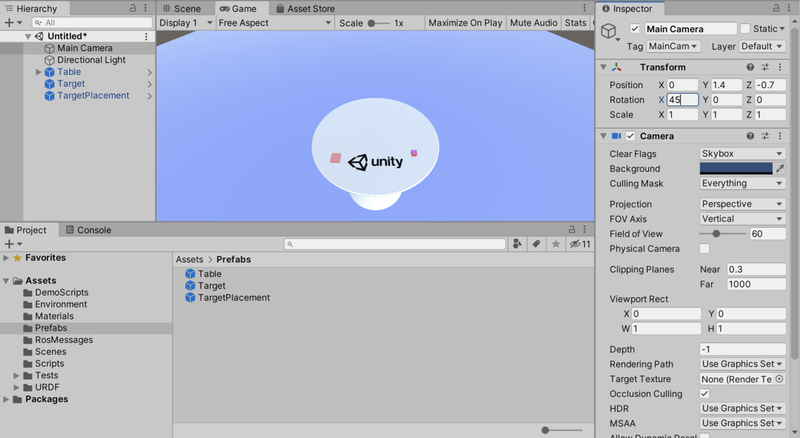

2. 将MainCamera的Transform设定如下。

・Position : (0, 1.4, -0.7)
・Rotation : (45, 0, 0)
・Rotation : (1, 1, 1)

接下来导入URDF

1. 在Project窗口右键点击URDF文件“Assets/niryo_one/niryo_one”，选择“Import Robot form Selected URDF file”

…详情请参照古月居

[INFO] [1634298752.158262]: Starting server on 172.17.0.2:10000

3. 在Unity编辑器中按Play按钮。

4. 按Publish键。相关数据会在ROS主题中公布。

5. 确认正在运行roslaunch的终端。并输出了相关数据。

I heard:
joints: [-0.00016236382361967117, -0.007215713616460562, -0.0010509941494092345, 0.01564762368798256, 0.00016680661065038294, 0.00013635685900226235]
pick_pose: position: x: -0.157005697489y: -0.216008037329z: 0.643718481064orientation: x: -1.49643722125e-06y: -0.707106769085z: 1.49643722125e-06w: -0.707106769085
place_pose: position: x: -0.187000006437y: 0.216000005603z: 0.639999985695orientation: x: -0.499999970198y: -0.499999970198z: 0.499999970198w: -0.499999970198

我们看一下代码就可以发现在，代码中我们发布了NiryoMoveitJointsMsg。这个msg信息中保存着以下信息。

·Joint的角度(float[])
·Target姿势(vector+quaternion)
·TargetPlacement的姿势(vector+quaternion)

下面是本例子的注释

using System;
using RosMessageTypes.Geometry;
using RosMessageTypes.NiryoMoveit;
using Unity.Robotics.ROSTCPConnector;
using Unity.Robotics.ROSTCPConnector.ROSGeometry;
using Unity.Robotics.UrdfImporter;
using UnityEngine;// 发布者
public class SourceDestinationPublisher : MonoBehaviour
{// 关键数const int k_NumRobotJoints = 6;// tfpublic static readonly string[] LinkNames ={ "world/base_link/shoulder_link", "/arm_link", "/elbow_link", "/forearm_link", "/wrist_link", "/hand_link" };// Topic节点名称[SerializeField]string m_TopicName = "/niryo_joints";// 作为object传入的参数[SerializeField]GameObject m_NiryoOne;[SerializeField]GameObject m_Target;[SerializeField]GameObject m_TargetPlacement;readonly Quaternion m_PickOrientation = Quaternion.Euler(90, 90, 0);// 关节UrdfJointRevolute[] m_JointArticulationBodies;// ROS连接命名ROSConnection m_Ros;void Start(){// ROS连接准备m_Ros = ROSConnection.GetOrCreateInstance();// 发布者的生成m_Ros.RegisterPublisher(m_TopicName);// 关节信息获取m_JointArticulationBodies = new UrdfJointRevolute[k_NumRobotJoints];var linkName = string.Empty;for (var i = 0; i < k_NumRobotJoints; i++){linkName += LinkNames[i];m_JointArticulationBodies[i] = m_NiryoOne.transform.Find(linkName).GetComponent();}}// パ发布的程序public void Publish(){// 信息的定义var sourceDestinationMessage = new NiryoMoveitJointsMsg();// Joint角度的传输for (var i = 0; i < k_NumRobotJoints; i++){sourceDestinationMessage.joints[i] = m_JointArticulationBodies[i].GetPosition();}// Target姿态的传输sourceDestinationMessage.pick_pose = new PoseMsg{position = m_Target.transform.position.To(),orientation = Quaternion.Euler(90, m_Target.transform.eulerAngles.y, 0).To()};// TargetPlacement姿态的传输sourceDestinationMessage.place_pose = new PoseMsg{position = m_TargetPlacement.transform.position.To(),orientation = m_PickOrientation.To()};// 根据connection发布topicm_Ros.Publish(m_TopicName, sourceDestinationMessage);}
}
