七段显示译码器
我们会把它放在系统中来显示多位，很多位的表达会用到小数点
12.34 我只想显示，我现实系统的数字大小有一个范围，比如整数四位，小数四位
我显示12.34 就意味着首先两位就是空着，最后两位也是空着
这几位从输入的数字来看，显示的就会是0
还有我们在做一个电路，选一个器件的时候，我们下一次再用的时候，需要测试
对我们来说，驱动器好与坏，我们只需要显示8就可以了，8需要所有灯都亮
我们需要测试这些发光二极管是不是好的，我们也需要这些信号
我们也需要安排这样的测试信号

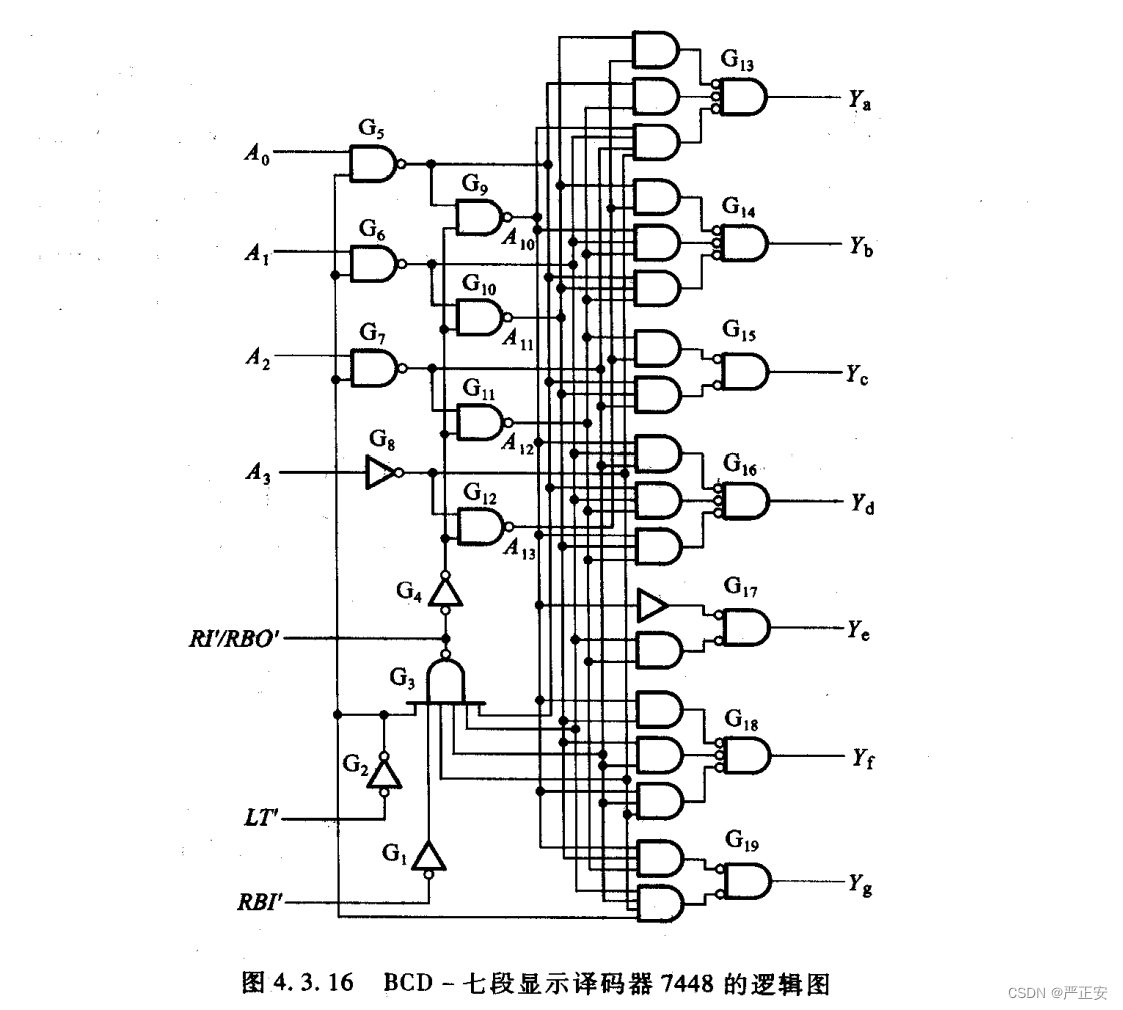

在这样的基础考虑之上，我们就需要加一些控制端，这三个控制端的功能分别是
这个信号叫做灯测试信号，当他为0的时候，看一看是不是为8，同时也是低电平有效信号
主要是用来测试数码管是不是正常工作的
多余的0想要消灭掉
灭零输入端 当这个信号输入低电平的时候，即便是数字零，也给你灭掉，我们把这个端子的功能称为灭零输入端
还安排了输入输出的一个双向端口，
当灭零输入起作用的时候，就可以当作输出端，当作灭零状态的输出
如果当输入信号来看，那这个叫做灭灯输入，就是整个都灭掉，任何数字都不显示
做输出的时候，是灭零输出

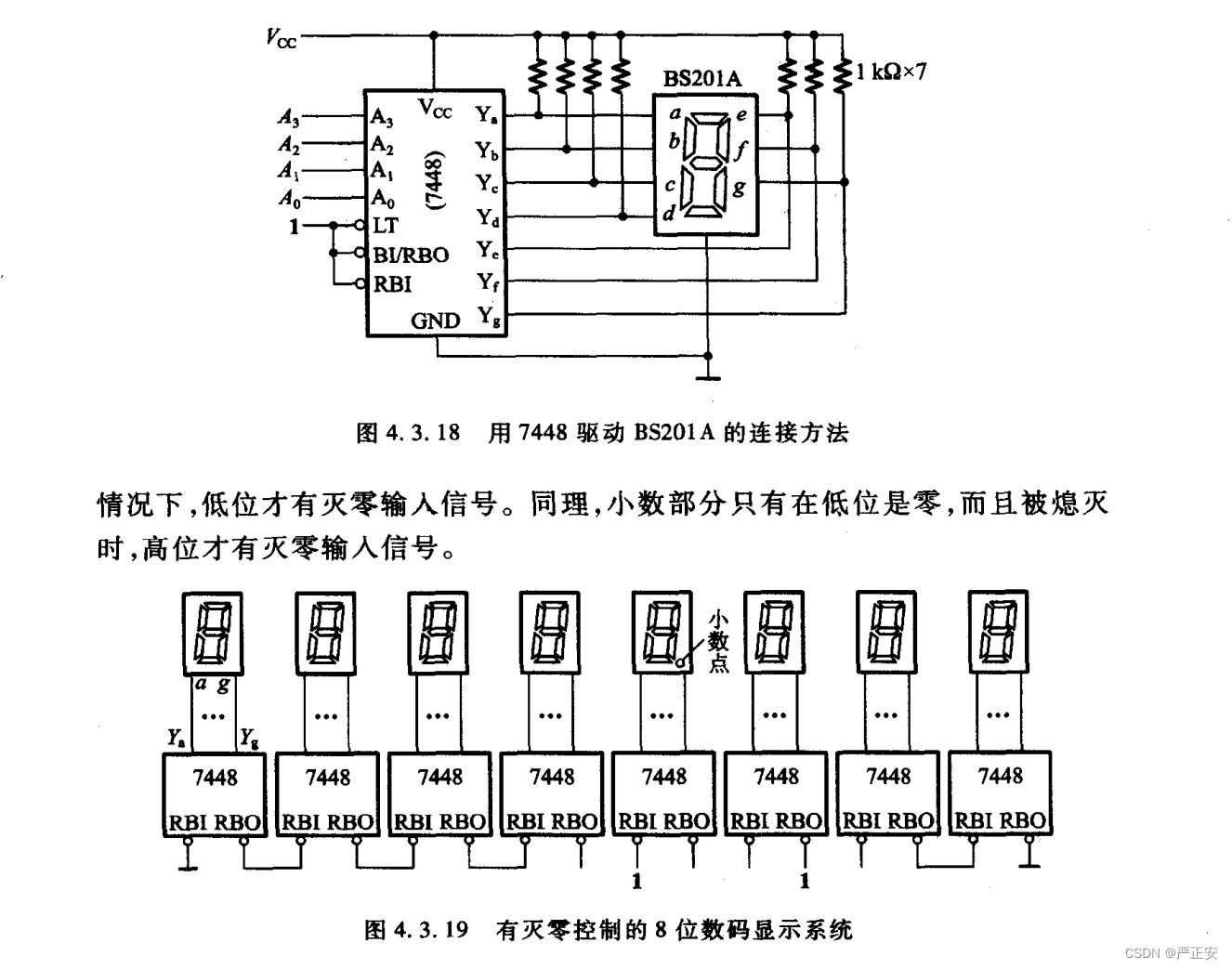

这样的一个八位显示系统，我们在做这个显示系统的时候，怎么来连接？
这是一个具有灭零控制的八位显示
我们来看小数点的整数部分的最低位，如果在这个地方是0.34，0一定要显示
小数部分的第一位我们也要保留下来，小数部分的最高位也是固定的，RBO灭灯作为输入来接
这两个管子是单独接的，要做特别处理
输出得有小圆圈，小圆圈不能漏，代表的是低电平有效，所以是取反了的

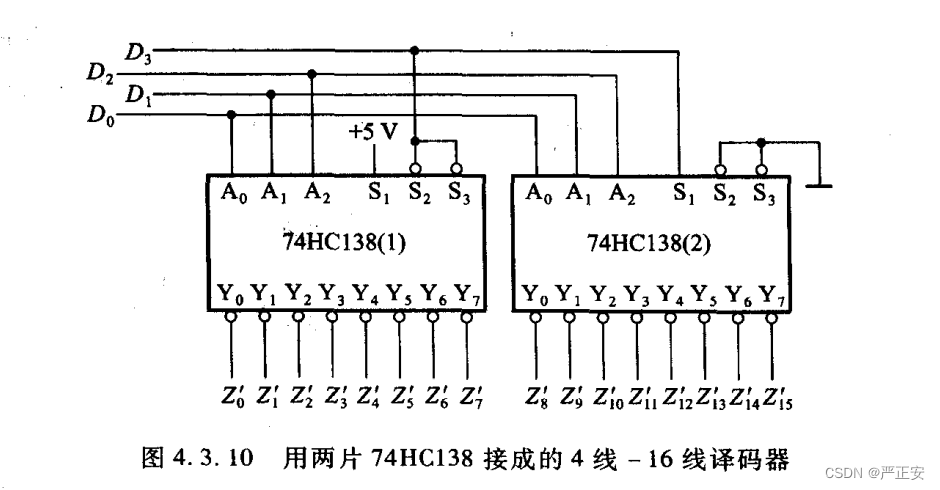

二进制译码器具有最小项译码这样的特点
我们当时用的是逻辑门来设计，那如果现在有了译码器的电路，我们如何用译码器来设计组合逻辑电路
‘任何一个逻辑函数都可以表达成最小项和的形式，对最小项进行组合，就能够得到关系
