串口通信扩展知识
在Android工控系统上，Android与硬件的通讯交互随处可见，其中串口通讯是最常用的通讯方式之一。
串口通信(Serial Communication)， 是指外设和计算机间，通过数据信号线 、地线、控制线等，按位进行传输数据的一种通讯方式。这种通信方式使用的数据线少，在远距离通信中可以节约通信成本，但其传输速度比并行传输低。
传统的串口通讯是异步串行（UART），传输数据采用帧格式传输，一帧数据由起始位、数据位、校验位、停止位组成。
- 波特率：传输速率，波特率9600，则表示每秒发送 9600 bit
- 数据位：通信中实际数据位的参数，5-8位
- 停止位：表示单个包的最后一位。典型的值为1，1.5和2位
- 校验位：检错方式，有四种检错方式：偶、奇、高和低，也可以没有校验位

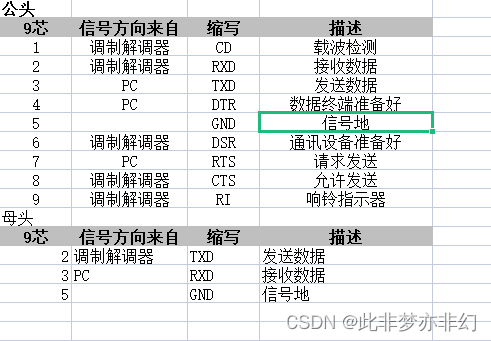

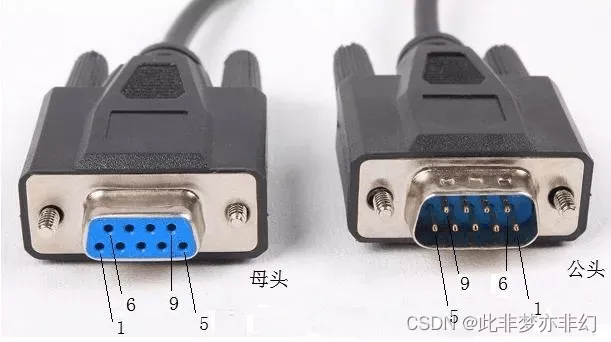

常见串口接线通常有两种接法，一种是串口直通线，另一种串口交叉线，区别如下图
从上面可知：实现设备间的全双工通信串口通讯至少需要三根线：TX（发送数据）、RX（接收数据）、GND（信号地）
特别注意：接线端到端要保持一致，接法不能混合，否则硬件通讯失败
常见串口主要有两种RS232、RS485,主要区别如下：
rs232和rs485的区别如下：
1、传输方式不同
| 接口 | 传输方式 | 传输距离 | 传输速率 | 通信方式 |
|---|---|---|---|---|
| RS232 | 采用不平衡传输方式，即所谓的单端传输。发送端输出正电平为515V，负电平为-5-15V，无数据时线上为TTL，接收器工作点评在312V与-3-12V。共模抑制能力差 | 适合本地设备之间的传输，传输距离最大为15米 | 最高速率为20kb/s | 只允许一对一的通信,是全双工的，同时可收发 |
| RS485 | 采用平衡传输，即差分传输方式。AB之间正点平为+2+6V，负电平为-2-6。接收器AB之间大于+200mV为正逻辑电平，小于-200mV为负逻辑电平 | 传输距离为几十米到上千米 | 最高可以达到10M | 在总线上允许链接128个收发器，是半双工的，某一个只能收或者发 |
实际开发没有硬件设备，怎么进行串口通讯测试？可以参考下面：
虚拟串口调试模拟工具：
下载地址：https://www.eltima.com/vspdpro-post-download.html
PC端的使用步骤
- 添加端口，虚拟端口是成对出现的（这里自己创建的端口是COM1、COM2），一个负责收数据，一个负责发数据。
- 使用PC Windows端串口测试工具，分别打开端口COM1、COM2，打开端口的设置参数一样（波特率、数据位、校验位、停止位）
- 在PC端串口测试工具进行数据的发送和接收
Android的端使用步骤
-
由于串口是互通的，我们可以在PC端使用串口测试工具打开串口COM1，作为数据接收（当然也可以发送数据，因为全双工通讯）
-

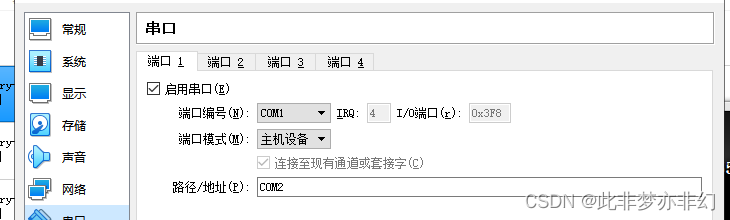

在Oracle VM VirtualBox中设置Genymotion模拟器（Android Genymotion模拟器运行在Oracle VM VirtualBox中运行的）的虚拟串口
将Android Genymotion模拟器的串口设备COM1也就是 /dev/ttyS0（COM2对应 /dev/ttyS1），映射到PC的虚拟COM2端口
-
配置Android Genymotion模拟器串口/dev/ttyS0权限，cmd分别执行
adb shellchmod 777 /dev/ttyS0 -
启动模拟器，运行Android端的串口调试工具
-
最后进行数据发送和接收测试
备注：上面测试只是模拟串口测试，实际还得对接实际硬件设备进行调试
