行业现状

“十四五”期间，随着“双碳”目标提出及逐步落实，本就呈现出较好发展势头的分布式光伏发展有望大幅提速。就“十四五”光伏发展规划，国家发改委能源研究所可再生能源发展中心副主任陶冶表示，“双碳”目标意味着国家产业结构的调整，未来10年，新能源装机将保持在110GW以上的年增速，这里面包含集中式光伏电站和分布式光伏电站。相较于集中式电站来说，分布式对土地等自然资源没有依赖，各个地方的屋顶就是分布式电站的形成基础，在碳中和方案的可选项中，分布式光伏由于其灵活性必将被大力发展，目前已有河北、甘肃、安徽、浙江、陕西等9省发布关于分布式光伏整县推进工作的通知。

目前我国的两种分布式应用场景分别是：广大农村屋顶的户用光伏和工商业企业屋顶光伏，这两类分布式光伏电站今年都发展迅速。

参考标准

根据国家电网Q/GDW1480-2015 《分布式电源接入电网技术规定》：分布式电源并网电压等级可根据各并网点装机容量进行初步选择，推荐如下：8kW 及以下可接入220V；8kW~400kW可接入380V；400kW~6000kW可接入10kV；5000kW~30000kW以上可接入35kV。最终并网电压等级应根据电网条件，通过技术经济比选论证确定。若高低两级电压均具备接入条件，优先采用低电压等级接入。

Q/GDW1480-2015 《分布式电源接入电网技术规定》

GB/T 29319-2012 《光伏发电系统接入配电网技术规定》

GB 50797-2012 《光伏发电站设计规范》

Q/GDW1617-2015 《光伏电站接入电网技术规定》

JGJ203-2010 《民用建筑太阳能光伏系统应用技术规范》

GB/T 38946-2020 《分布式光伏发电系统集中运维技术规范》

解决方案

光伏解决方案主要分为220V并网和380V并网两种。

（1）交流220V并网的光伏发电系统多用于居民屋顶光伏发电，装机功率在8kW左右。

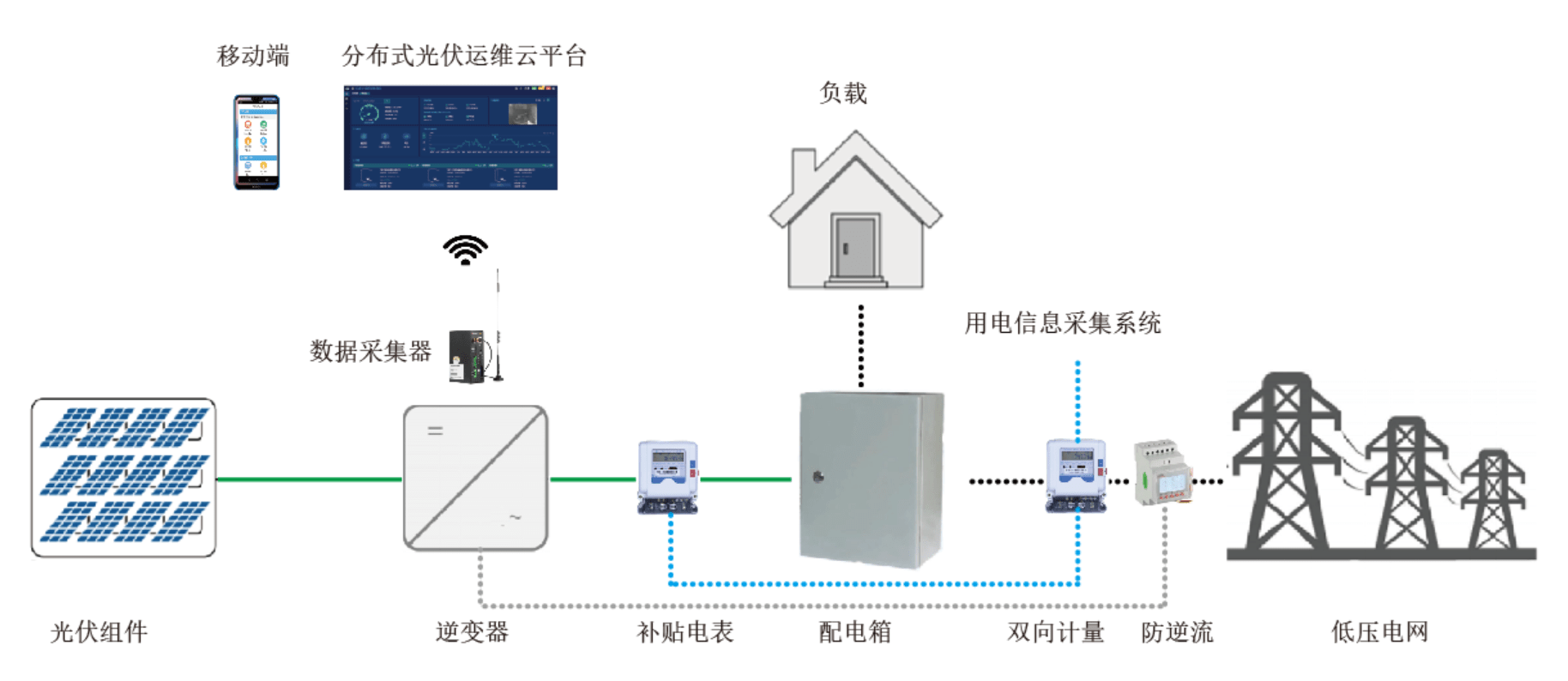

220V并网组网图

部分小型光伏电站为自发自用，余电不上网模式，这种类型的光伏电站需要安装防逆流保护装置，避免往电网输送电能。光伏电站规模较小，而且比较分散，对于光伏电站的管理者来说，通过云平台来管理此类光伏电站非常有必要。

（2）380V分布式光伏多为工商业企业屋顶光伏，自发自用，余电上网。分布式光伏接入配电网前，应明确计量点，计量点设置除应考虑产权分界点外，还应考虑分布式电源出口与用户自用电线路处。每个计量点均应装设双向电能计量装置。电能表采用智能电能表，技术性能应满足国家电网公司关于智能电能表的相关标准。用于结算和考核的分布式电源计量装置，应安装采集设备，接入用电信息采集系统，实现用电信息的远程自动采集。

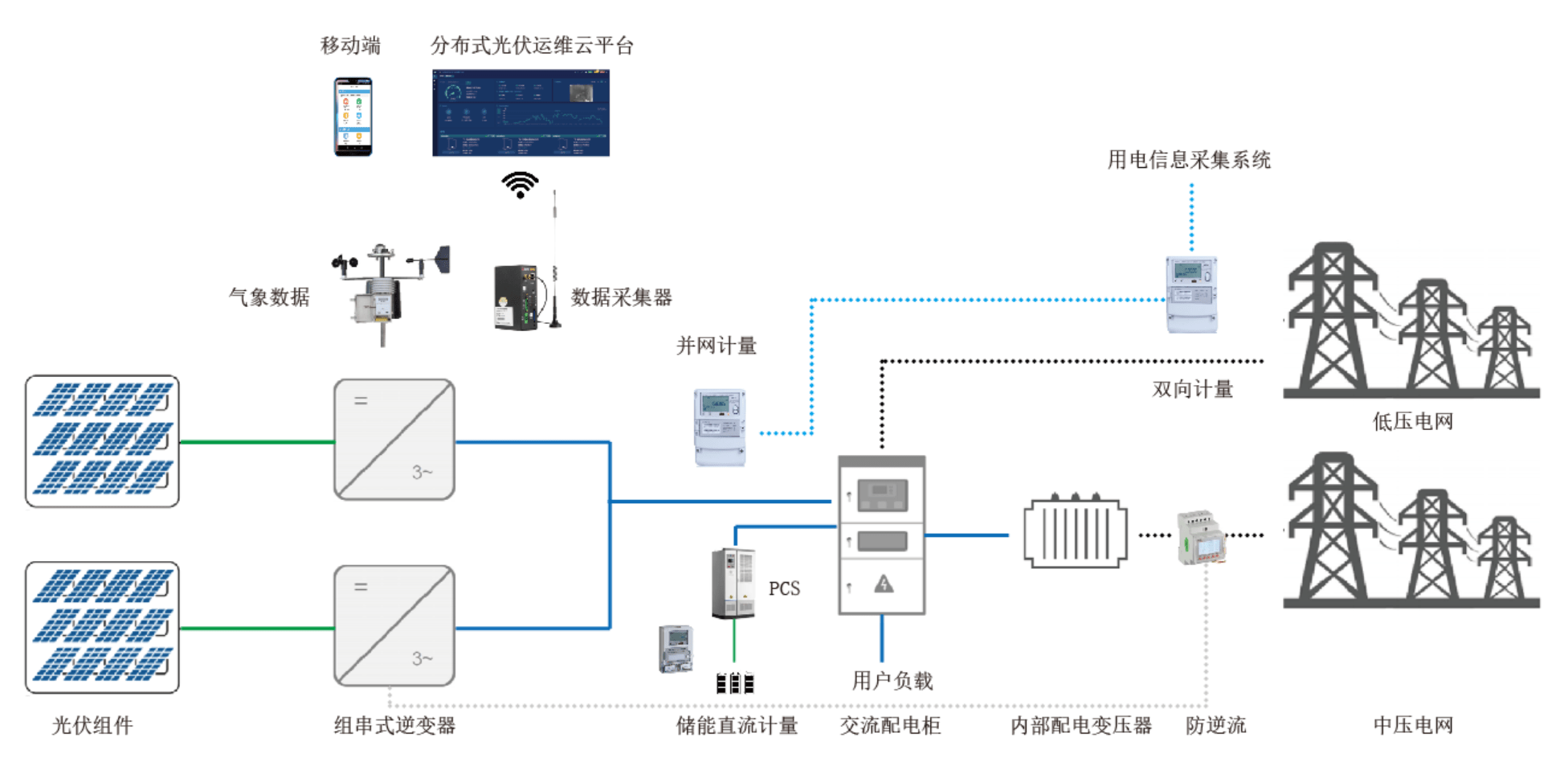

380V并网组网图

案例概况

1、光伏组件

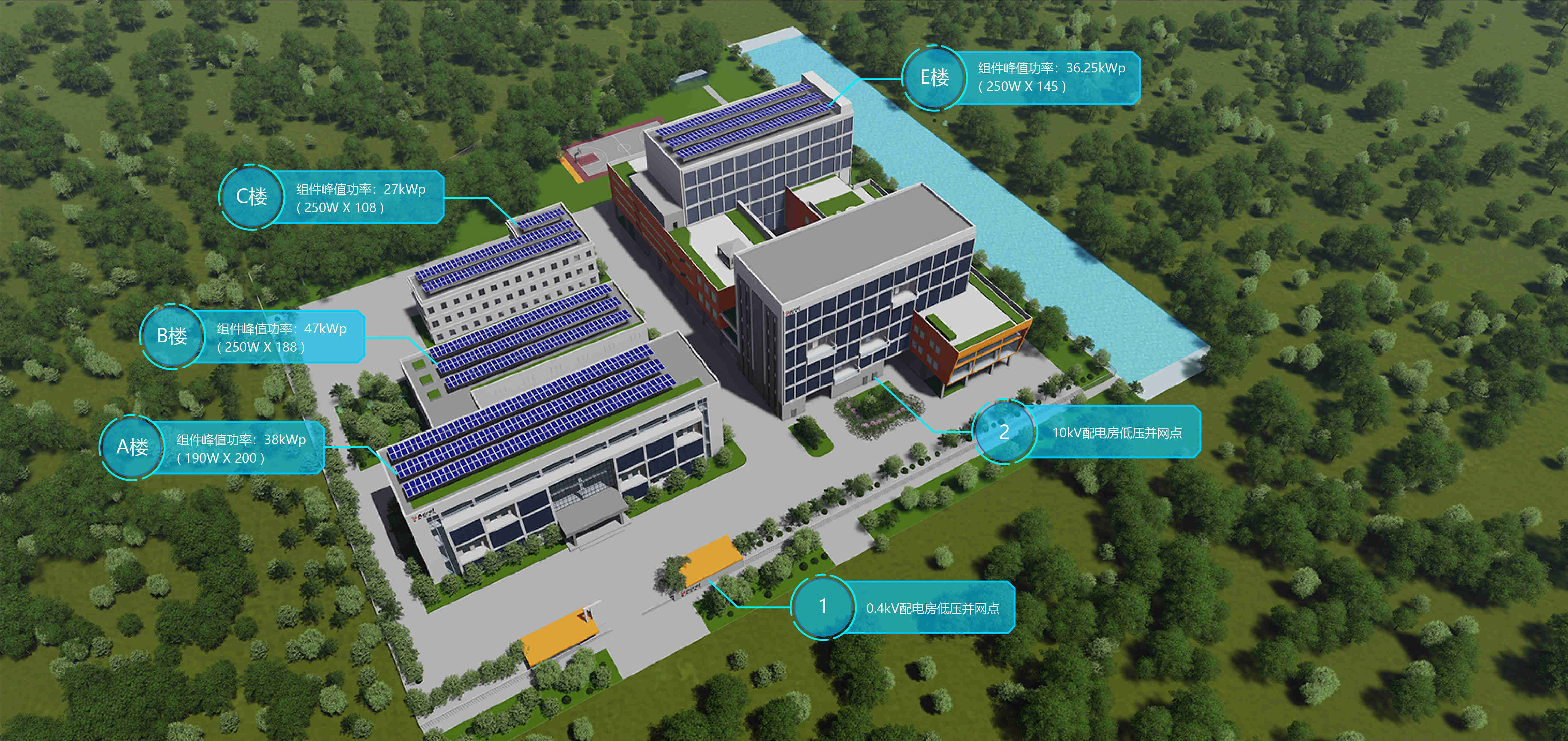

分别在A/B/C/E楼屋顶安装光伏组件，总计装机容量148kW

2、逆变器

接入不同厂商的逆变器，包括阳光电源一台，锦浪一台，固德威两台，华为一台。

3、环境信息

接入小型气象站，可在线监测环境温湿度，辐照度，风速。同时接入视频摄像头在线监测光伏站运行情况。

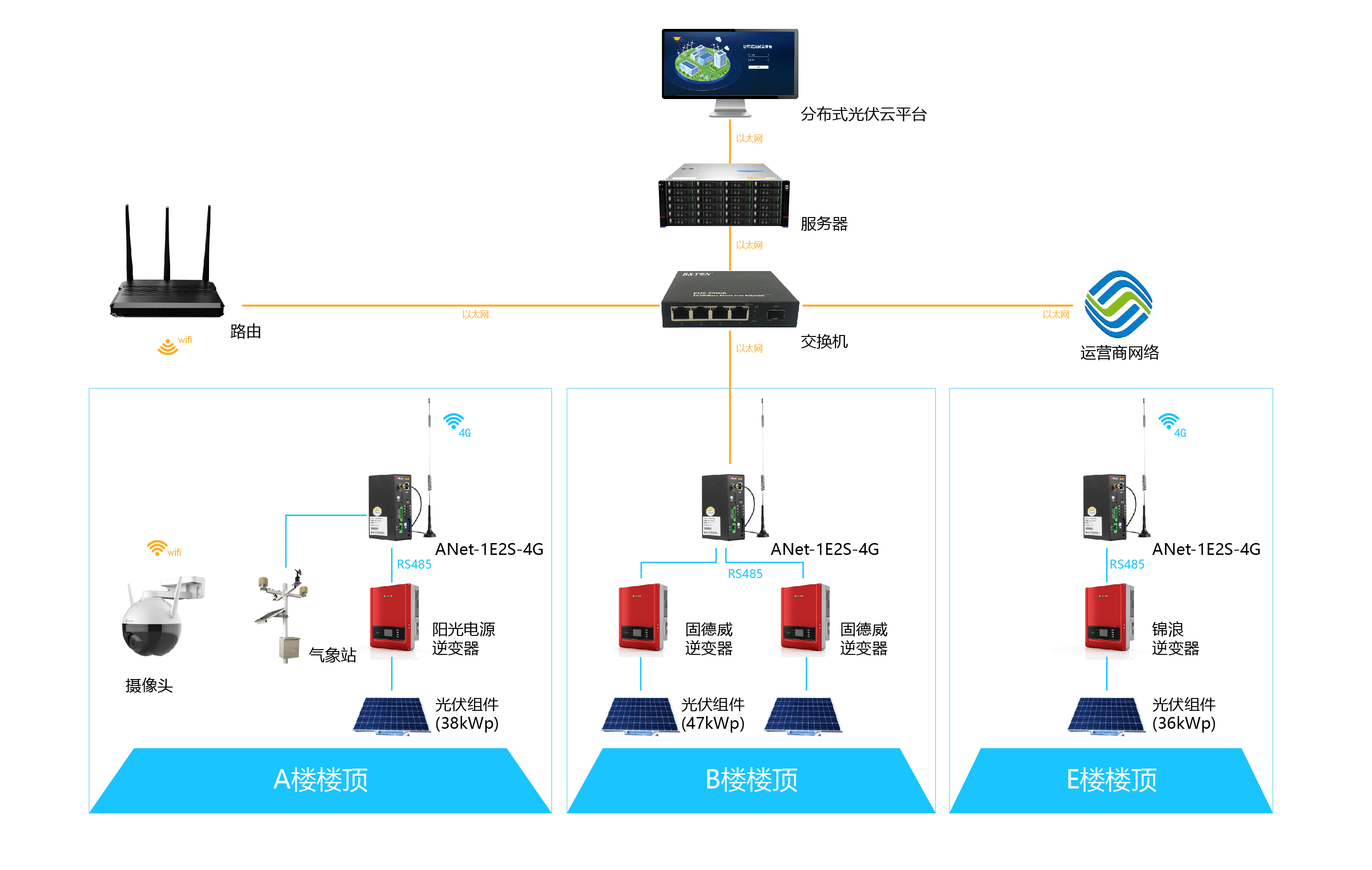

组

网方式

系统功能

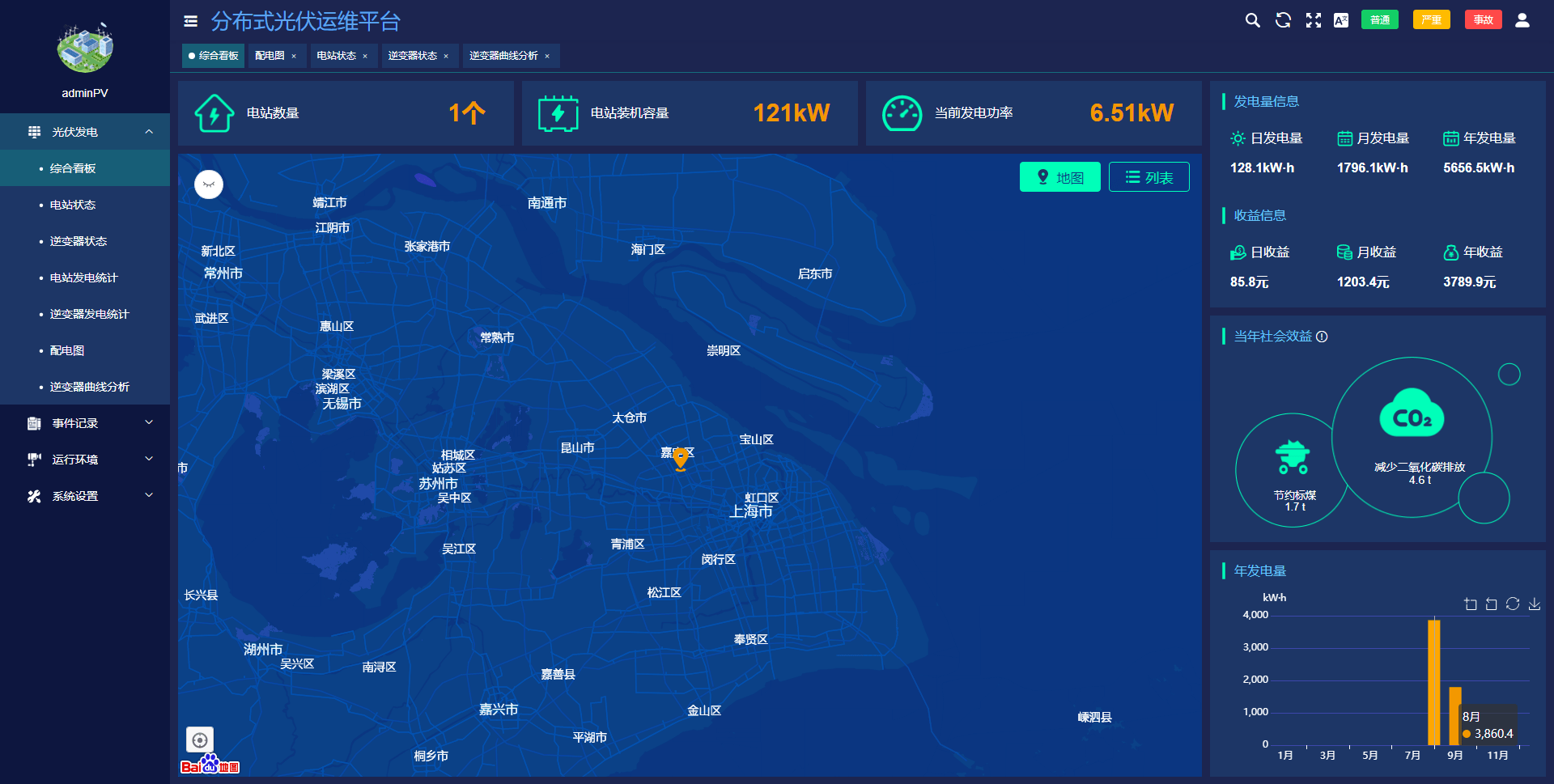

综合看板

1、显示所有光伏电站的数量，装机容量，实时发电功率。

2、累计日、月、年发电量及发电收益。

3、累计社会效益。

4、柱状图展示月发电量

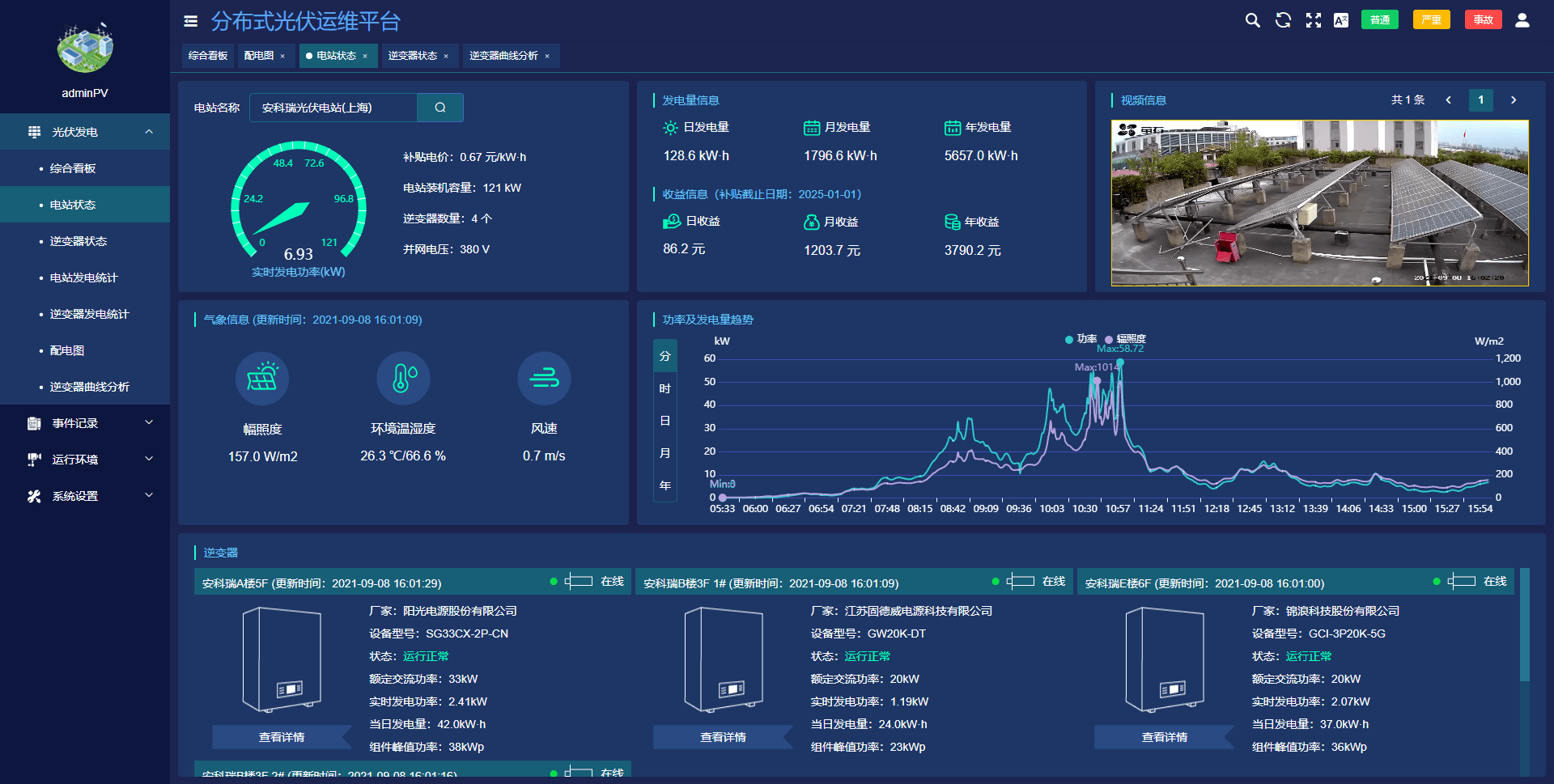

电站状态

1、电站状态展示当前光伏电站发电功率，补贴电价，峰值功率等基本参数。

2、统计当前光伏电站的日、月、年发电量及发电收益。

3、摄像头实时监测现场环境，并且接入辐照度、温湿度、风速等环境参数。

4、显示当前光伏电站逆变器接入数量及基本参数。

逆变器状态

1、逆变器基本参数显示。

2、日、月、年发电量及发电收益显示。

3、通过曲线图显示逆变器功率、环境辐照度曲线。

4、直流侧电压电流查询。

5、交流电压、电流、有功功率、频率、功率因数查询。

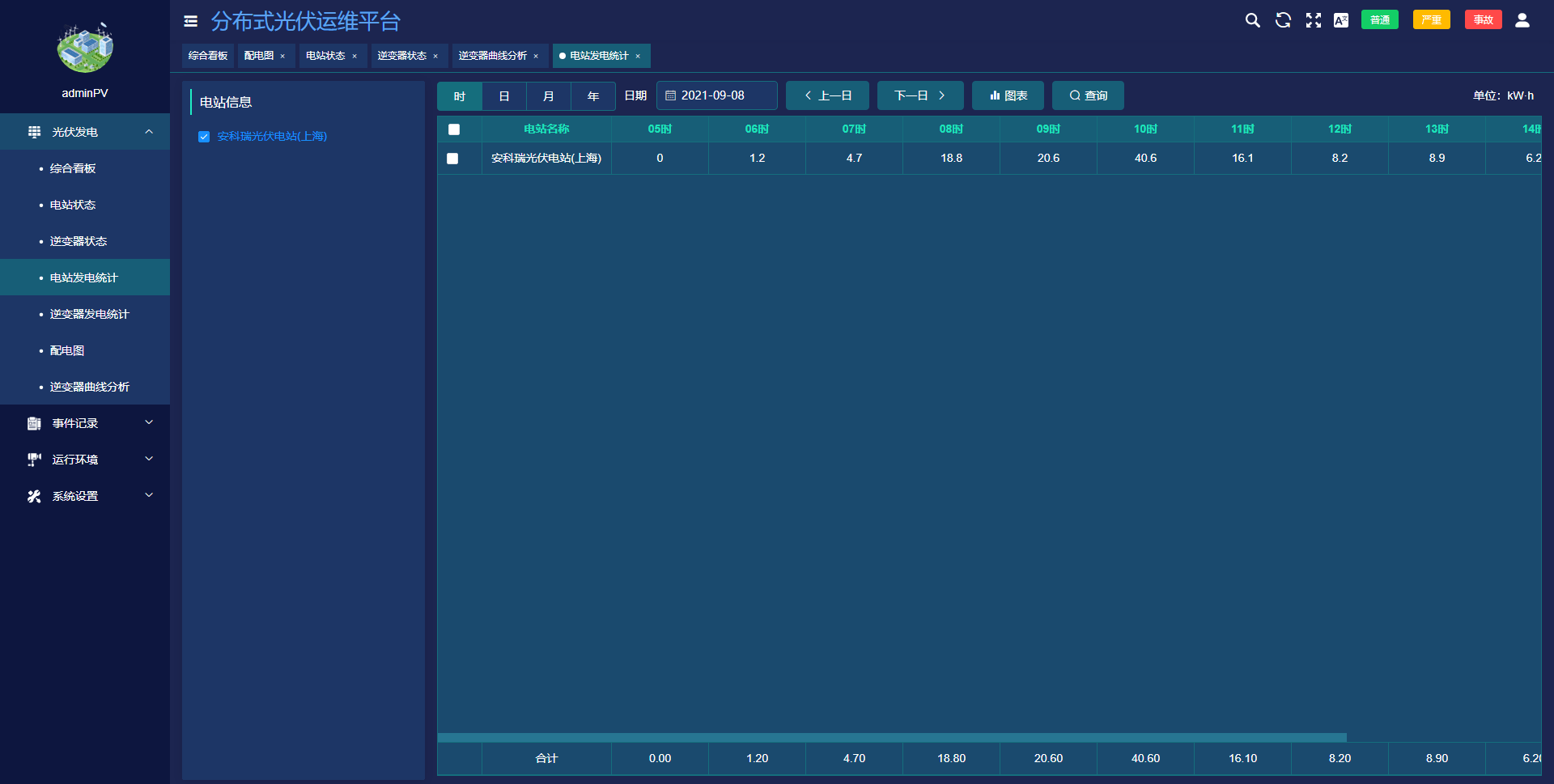

电站发电统计

1、展示所选电站的时、日、月、年发电量统计报表。

2、用户选中电站，点击图表，即可查看曲线图和柱状图。

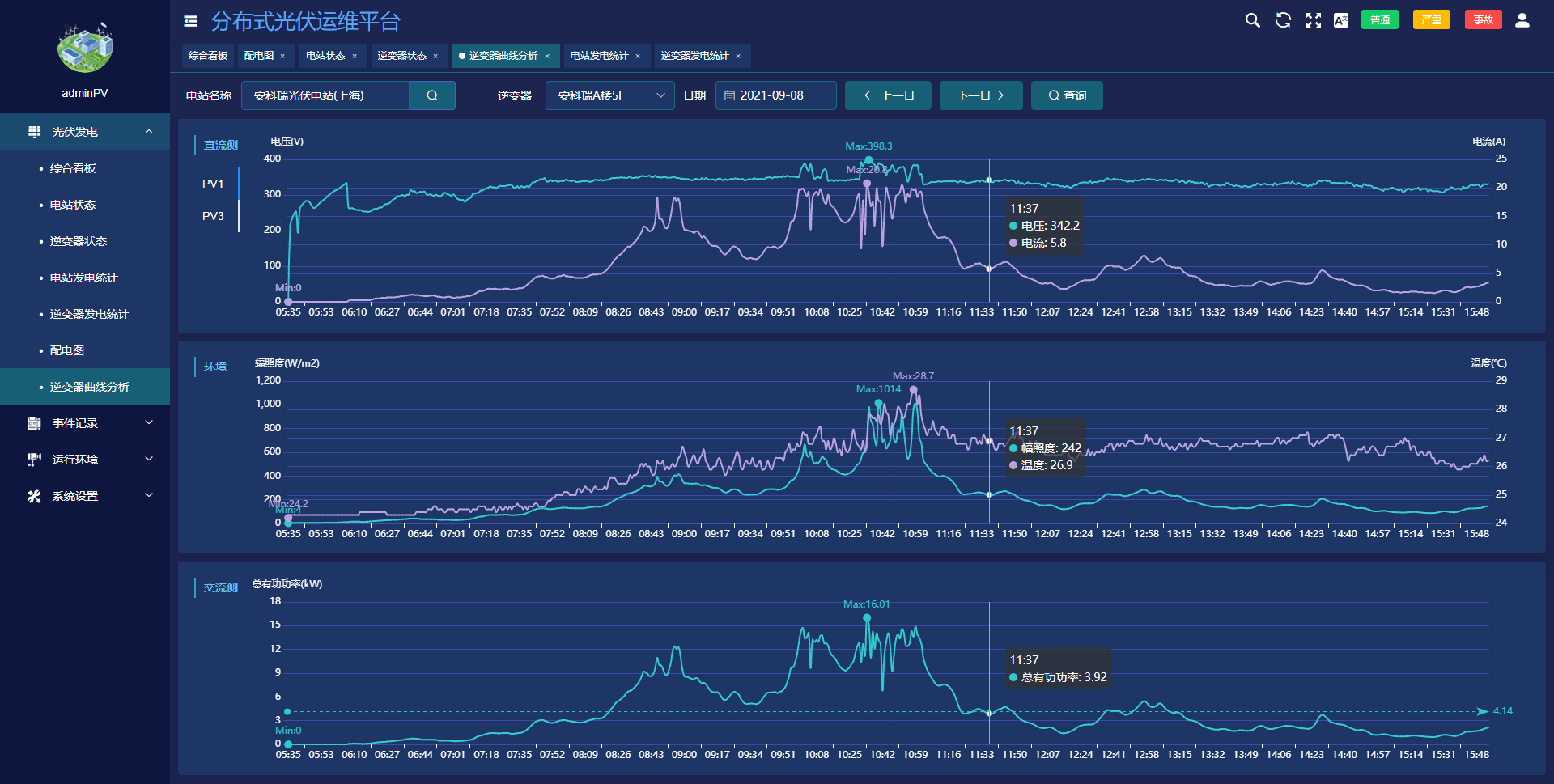

逆变器曲线分析

1、展示交、直流侧电压、功率、辐照度、温度曲线。

操作日志

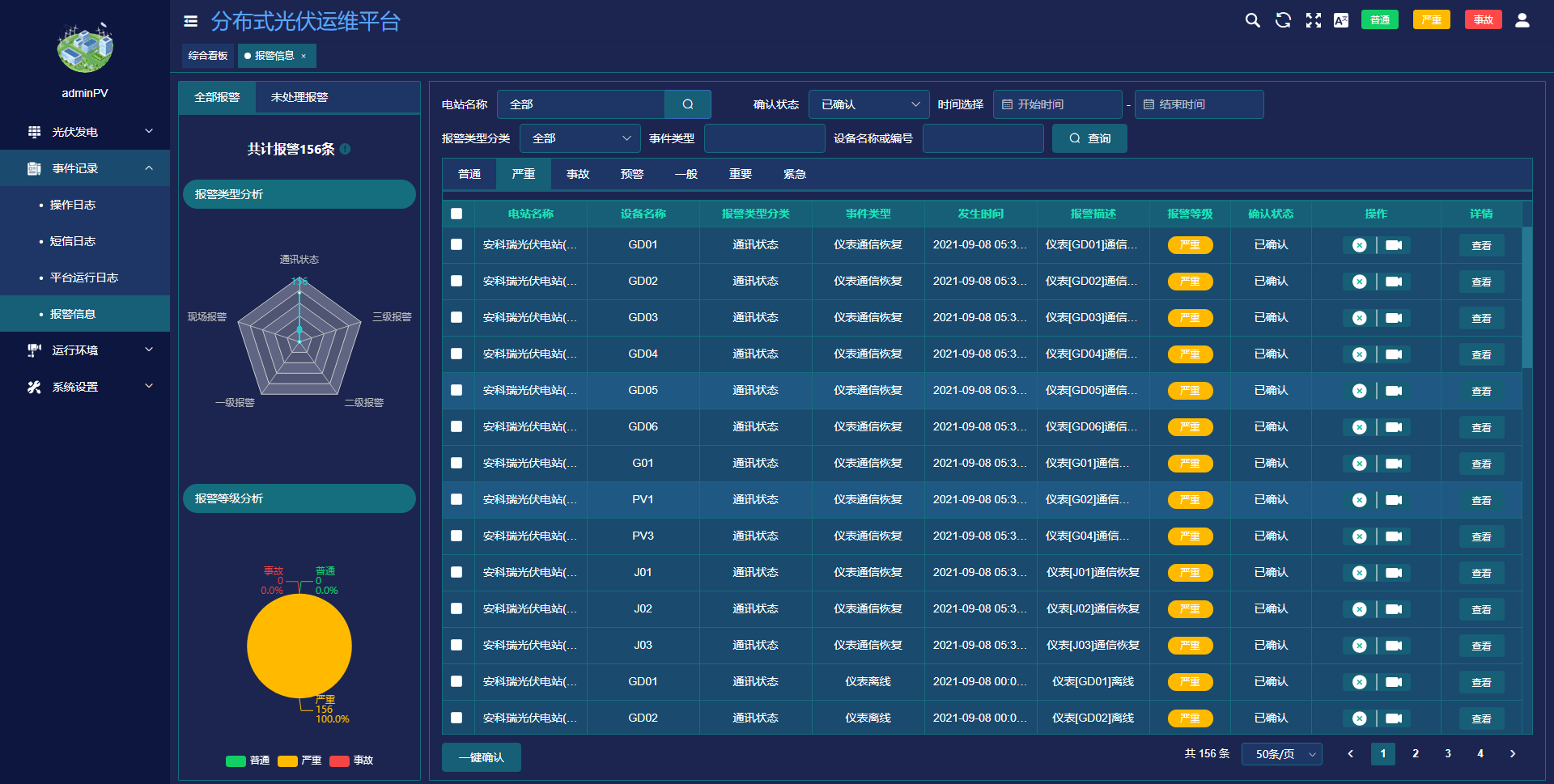

报警信息

1、将报警分进行分级处理。

2、记录报警内容，发生时间以及确认状态。

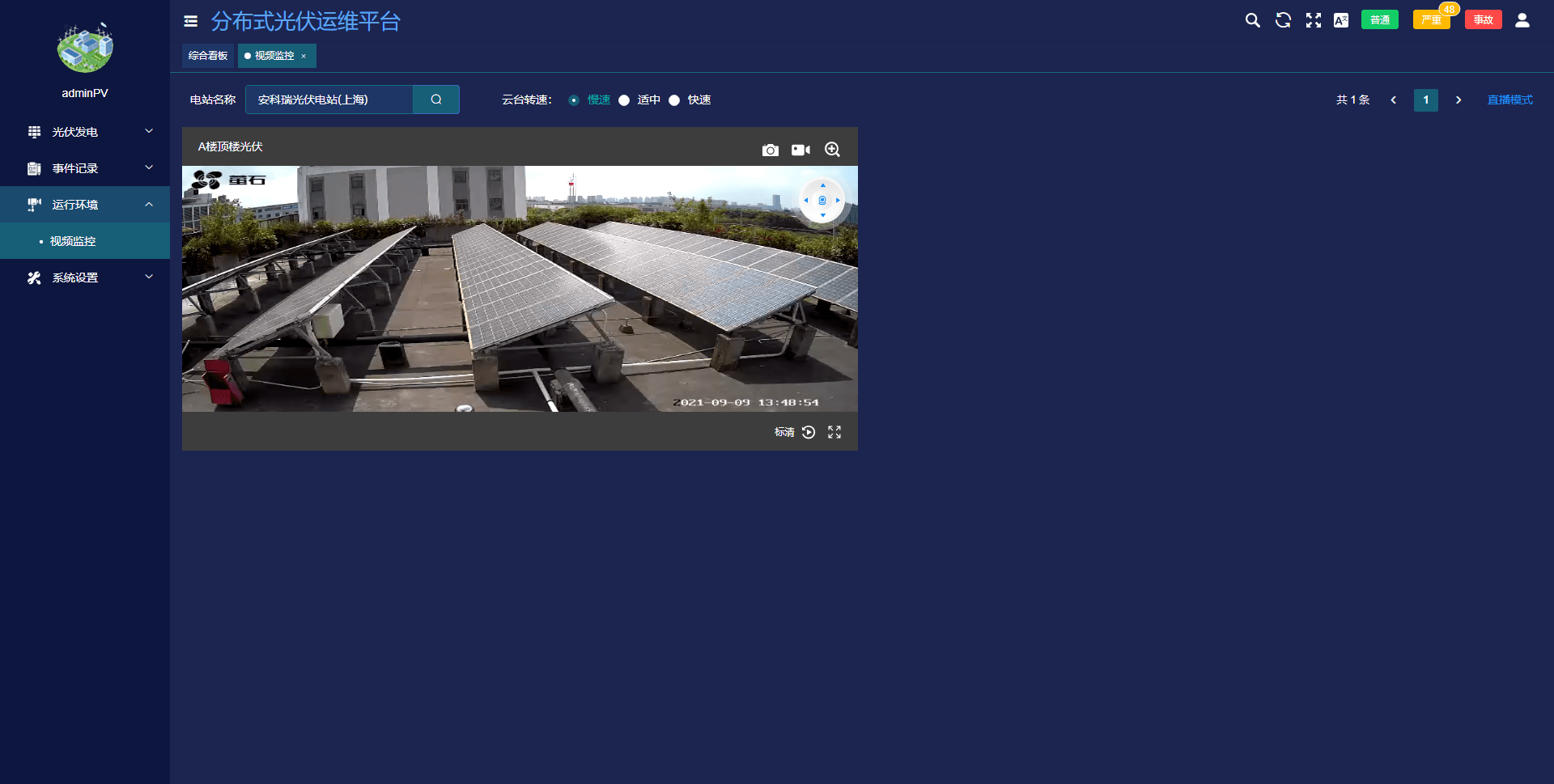

视频监控

1、通过安装在现场的视频摄像头，可以实时监视光伏站运行情况。对于有硬件条件的摄像头。

2、支持录像回放以及云台控制功能。

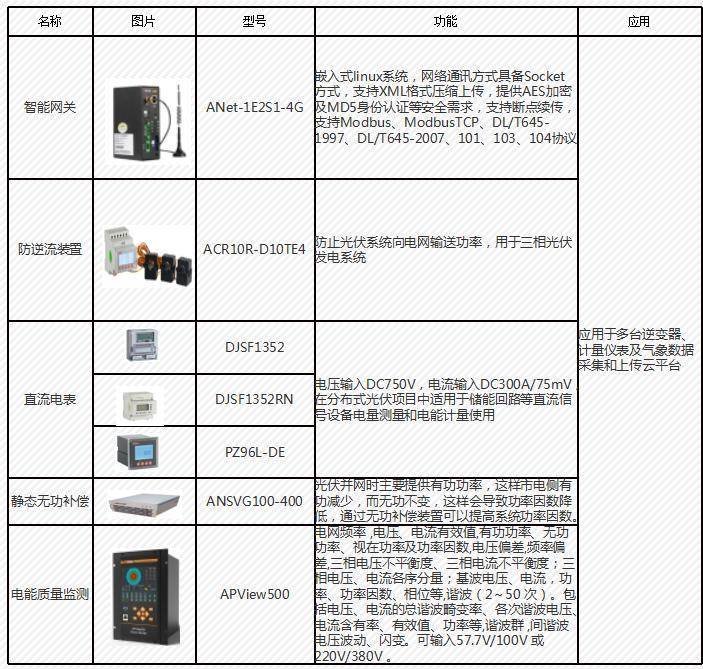

典型硬件

在光伏电站提供的解决方案包括：
