1. 简介
全卷积神经网络（Fully Convolutional Networks，FCN）是Jonathan Long等人于2015年在Fully Convolutional Networks for Semantic Segmentation一文中提出的用于图像语义分割的一种框架，是深度学习用于语义分割领域的开山之作。我们知道，对于一个各层参数结构都设计好的神经网络来说，输入的图片大小是要求固定的，比如AlexNet，VGGNet, GoogleNet等网络，都要求输入固定大小的图片才能正常工作。而FCN的精髓就是让一个已经设计好的网络可以输入任意大小的图片\color{blue}{而FCN的精髓就是让一个已经设计好的网络可以输入任意大小的图片}而FCN的精髓就是让一个已经设计好的网络可以输入任意大小的图片。
2. FC网络结构
FCN网络结构主要分为两个部分：全卷积部分和反卷积部分。其中全卷积部分为一些经典的CNN网络（如VGG，ResNet等），用于提取特征；反卷积部分则是通过上采样得到原尺寸的语义分割图像。FCN的输入可以为任意尺寸的彩色图像，输出与输入尺寸相同，通道数为n（目标类别数）+1（背景）。
3. CNN和FCN网络结构对比
CNN网络

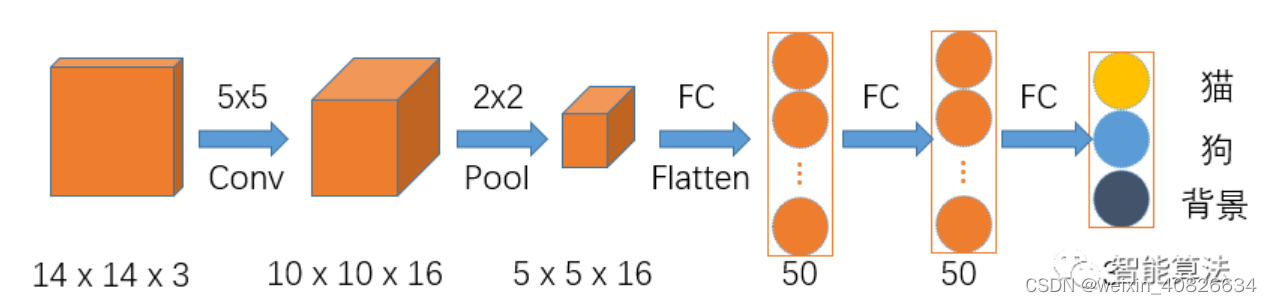

假如我们要设计一个用来区分猫，狗和背景的网络，CNN的网络的架构应该是如下图：

假如输入图片size为14x14x3的彩色图，如上图，首先经过一个5x5的卷积层，卷积层的输出通道数为16，得到一个10x10x16的一组特征图，然后经过2x2的池化层，得到5x5x16的特征图，接着Flatten后进入两个50个神经元的全连接层，最后输出分类结果。
其中Flatten要求卷积输出的特征图的大小是固定的，因为它要把特征图的所有像素点连接起来，这就导致反推出卷积层的输入大小要求是固定的。\color{blue}{其中Flatten要求卷积输出的特征图的大小是固定的，因为它要把特征图的所有像素点连接起来，这就导致反推出卷积层的输入大小要求是固定的。}其中Flatten要求卷积输出的特征图的大小是固定的，因为它要把特征图的所有像素点连接起来，这就导致反推出卷积层的输入大小要求是固定的。
比如：在含有全连接层的神经网络中，假设输入的图像大小一样，那经过卷积得到特征的尺寸也都是相同的。如输入特征尺寸为 a × b，之后连接一个1 × c 的全连接层，那么卷积层的输出与全连接层间的权值矩阵大小为( a × b ) × c。但如果输入与原图像大小不同，得到新的卷积输出为 a ′ × b ′
。与之对应，卷积层的输出与全连接层间的权值矩阵大小应为 ( a ′ × b ′ ) × c 。很明显，权值矩阵大小发生了变化，故而也就无法使用和训练了。

FCN网络

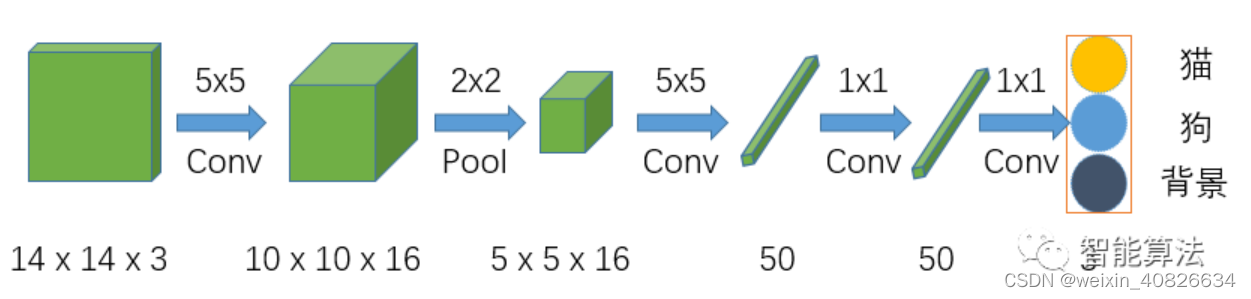

全卷积神经网络，顾名思义是该网络中全是卷积层链接，如下图：

该网络在前面两步跟CNN的结构是一样的，但是在CNN网络Flatten的时候，FCN网络将之换成了一个卷积核size为5x5，输出通道为50的卷积层，之后的全连接层都换成了1x1的卷积层。1x1的卷积其实就相当于全连接操作。
从上两个图比较可知全卷积网络和CNN网络的主要区别在于FCN将CNN中的全连接层换成了卷积操作。\color{blue}{主要区别在于FCN将CNN中的全连接层换成了卷积操作。}主要区别在于FCN将CNN中的全连接层换成了卷积操作。
换成全卷积操作后，由于没有了全连接层的输入层神经元个数的限制，所以卷积层的输入可以接受不同尺寸的图像，也就不用要求训练图像和测试图像size一致。
那么问题也来了，如果输入尺寸不一样，那么输出的尺寸也肯定是不同的，那么该如何去理解FCN的输出呢？
4. 理解FCN网络的输出
特征图尺寸变化

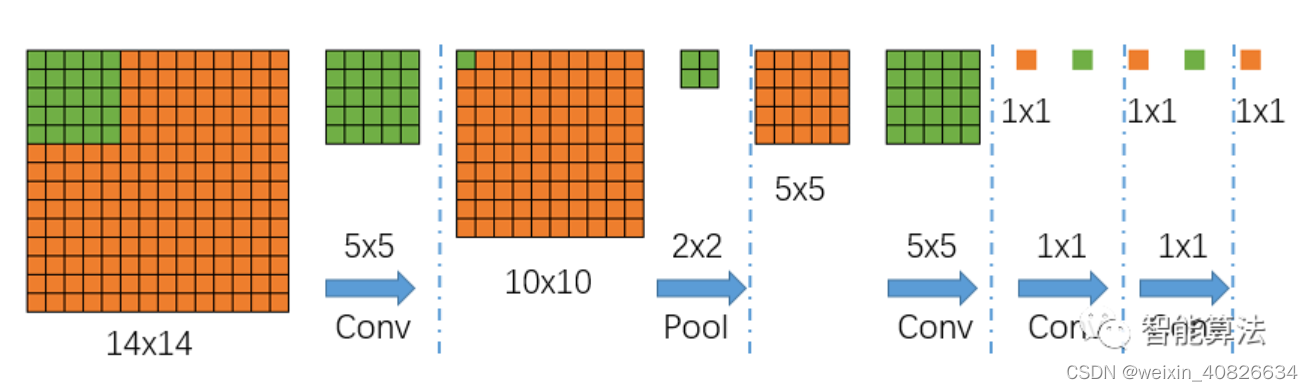

我们首先不考虑通道数，来看一下上面网络中的特征图尺寸的具体变化，如下图，图中绿色为卷积核，蓝色为特征图：

从上图中，我们可以看到，输入是一个14x14大小的图片，经过一个5x5的卷积（不填充）后，得到一个10x10的特征图，然后再经过一个2x2的池化后，尺寸缩小到一半变成5x5的特征图，再经过一个5x5的卷积后，特征图变为1x1，接着后面再进行两次1x1的卷积（类似全连接操作），最终得到一个1x1的输出结果，那么该1x1的输出结果，就代表最前面14x14图像区域的分类情况，如果对应到上面的猫狗和背景的分类任务，那么最后输出的结果应该是一个1x3的矩阵，其中每个值代表14x14的输入图片中对应类别的分类得分。
不同尺寸的输入图片

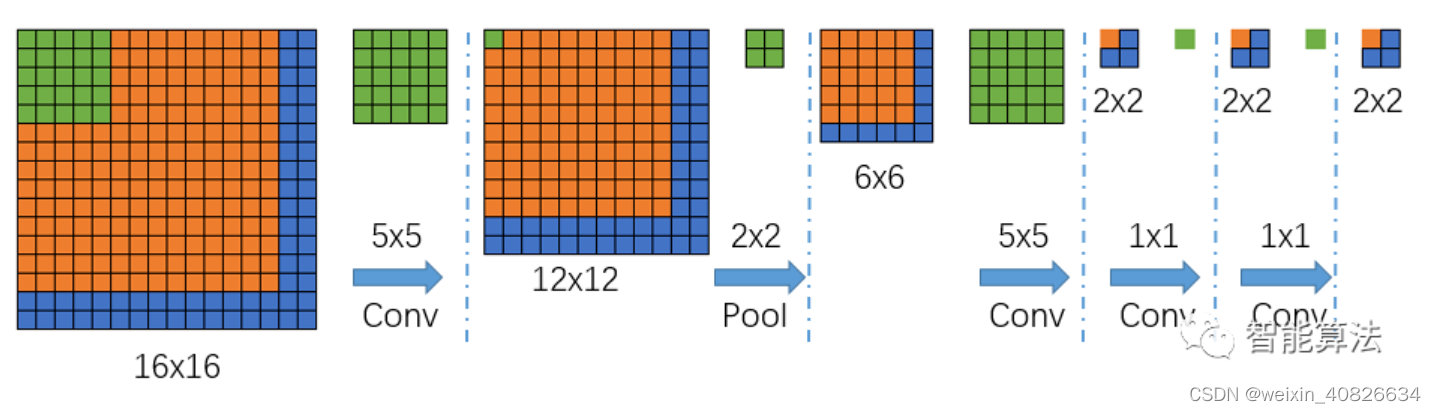

好了，不是说可以接收任意尺寸的输入吗？我们接下来看一个大一点的图片输入进来，会得到什么样的结果，如下图：

我们可以看到上面的图，输入尺寸由原来的14x14变成了16x16，那么经过一个5x5的卷积（不填充）后，得到一个12x12的特征图，然后再经过一个2x2的池化后，尺寸缩小到一半变成6x6的特征图，再经过一个5x5的卷积后，特征图变为2x2，接着后面再进行两次1x1的卷积（类似全连接操作），最终得到一个2x2的输出结果，那么该2x2的输出结果，就代表最前面16x16图像区域的分1类情况，然而，输出是2x2，怎么跟前面对应呢？
哪一个像素对应哪个区域呢？

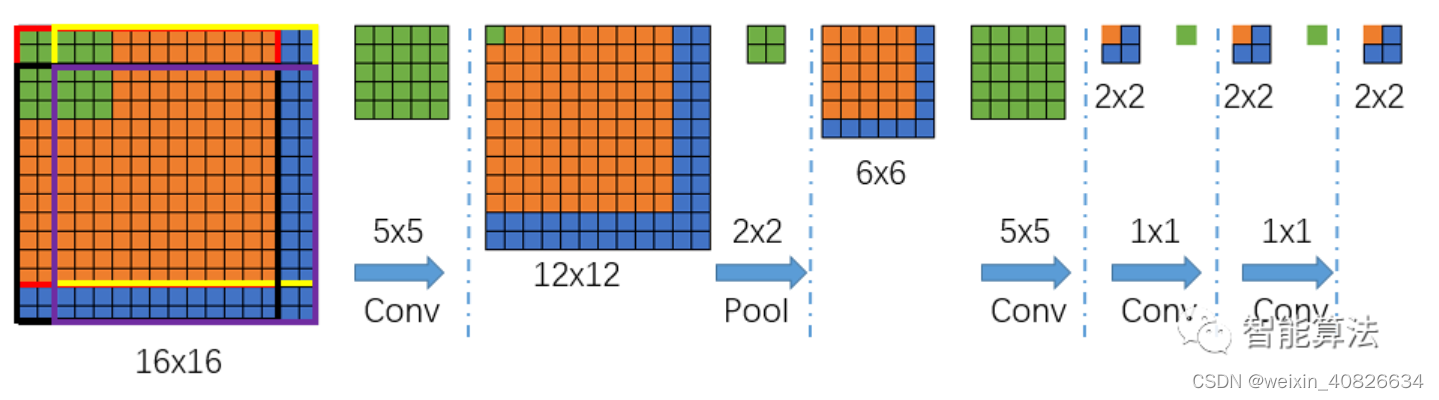

我们看下图：

根据卷积池化反推，前面图3，我们知道，最后的输出1x1代表了前面14x14的输入的分类结果，那么我们根据卷积核的作用范围可以推出，上图中最后输出2x2中左上角的橙色输出就代表了16x16中的橙色区域（红色框），依次类推，输出2x2中右上角的蓝色输出就代表了16x16中的黄色框区域，输出2x2中左下角的蓝色输出就代表了16x16中的黑色框区域，输出2x2中右下角的蓝色输出就代表了16x16中的紫色框区域，其中每个框的大小都是14x14.也就是说输出的每个值代表了输入图像中的一个区域的分类情况。
