CCES软件开发ADSP-21489的详解
作者的话
21489和21479在自己写代码C编程的开发模式下，可以使用 Visual DSP++软件，也可以使用 CCES 软件。CCES 软件是基于 Eclipse内核的，所以你会发现使用起来跟很多其他的调试工具很类似。本篇会简单的讲一下如何用CCES 软件来做开发。
PS：不会对 CCES 这个软件做过多的讲解，因为都是 Eclipse 的内核，我在这里讲就有点班门弄斧了，大家如果想要了解 eclipse 的详情，可以百度或者找找相关的教材。
硬件准备

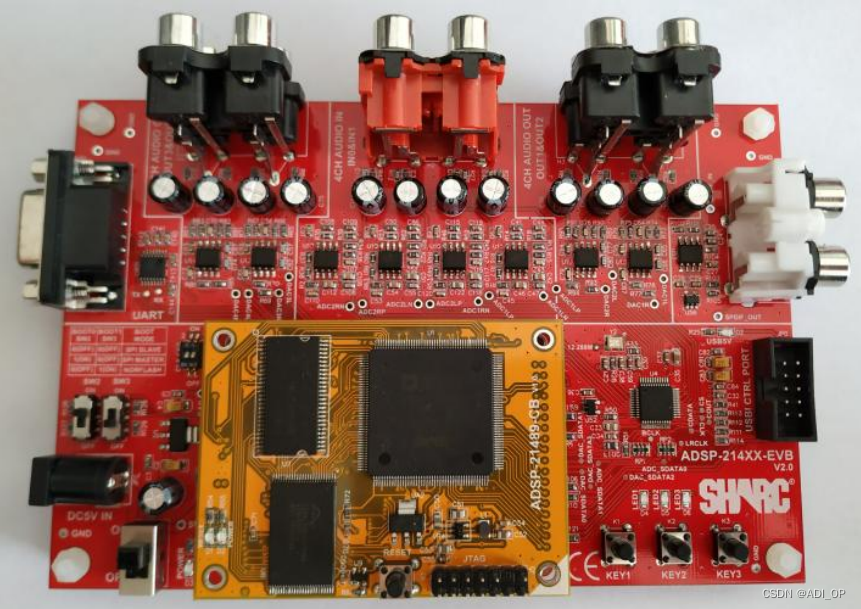

1）ADSP-21489EVB开发板：

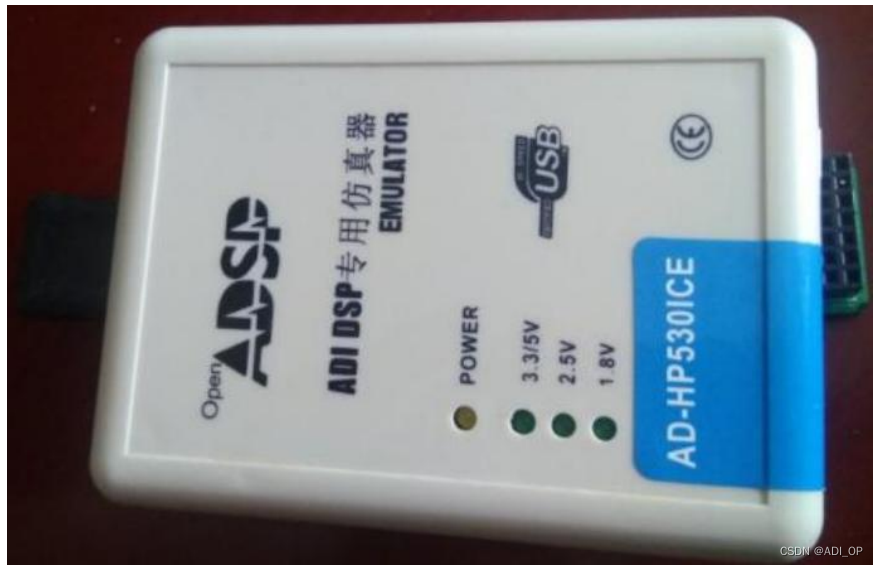

2）AD-HP530ICE仿真器：ADI DSP专用仿真器
3）5V2A 外接电源
4）音频线：2IN1 2 条，一条做模拟音频输入，一条做模拟音频输出（开发板上每个输入输出均为单声道）
5）串口线
6）输入音源：手机
7）输出音源：音箱、耳机等
软件准备

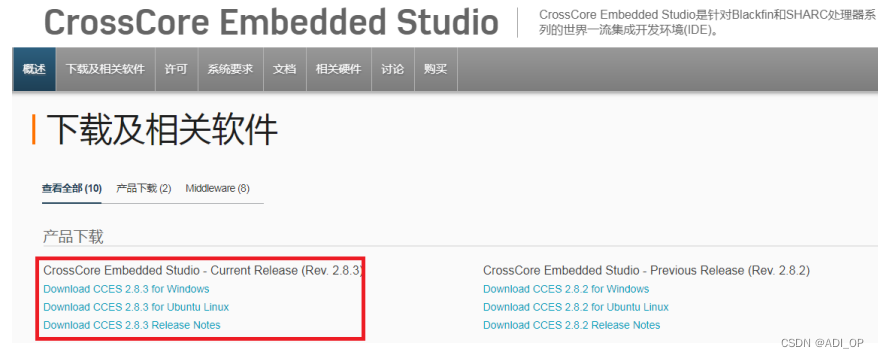

CrossCore Embedded Studio 软件，简称 CCES，目前最新的版本是 2.11.0，可通过 ADI 官网下载：
ADI CCES软件的官方网站下载地址
21489BSP 补丁包，ADI_ADSP-21489_EZKIT-Rel1.0.0.exe，这个之前已经安装过了，如果没安装的话，直接用官方提供的安装包安装，全部下一步即可。
CCES 软件安装
具体可以联系OP。
硬件环境搭建

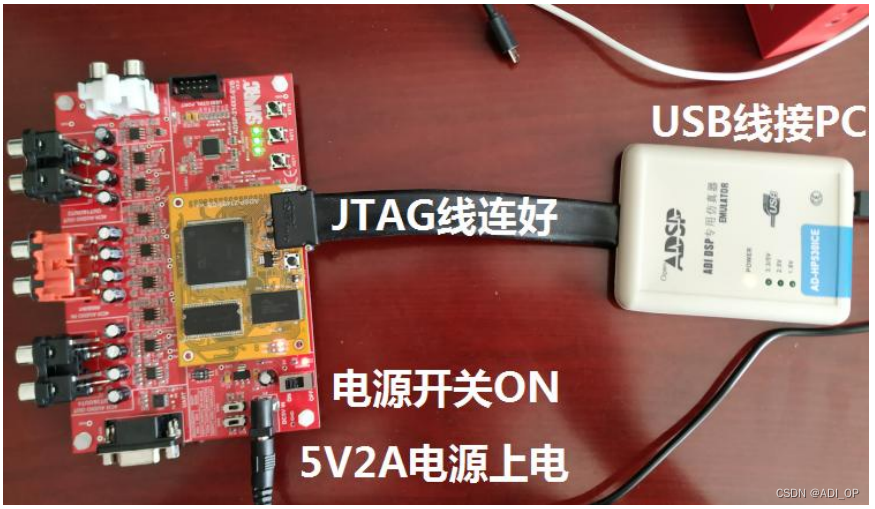

软件安装完毕后，开始硬件连接。很简单，仿真器通过 JTAG 接入板子， USB 线连接仿真器和 PC，作用为上电+数据通讯。开发板上电，硬件环境搭成。
这些硬件环境的搭建步骤跟 VDSP 一模一样，我在这里就不多赘述。
开始调试
- 首先将 SW2/3 调整为 0/0。
为什么要调整到 0/0，这是因为当 DSP 通过 JTAG 仿真器来链接进行调试，如果 DSP 处于 BOOT 并运行程序的状态，有一定的几率仿真器无法接管 DSP，导致链接出错，所以为了避免这种小概率事件的发生，我们把 BOOT 开关调整到非当下 2 个flash 启动的状态，即不让它 SPIFLASH BOOT，又不让它 NORFLASH BOOT，这样的话，仿真器就可以直接接管 DSP，来调试程序了。
- 打开软件
软件装好，硬件环境也搭建好了，下一步就来跑个例程看看。打开 CCES 软件。

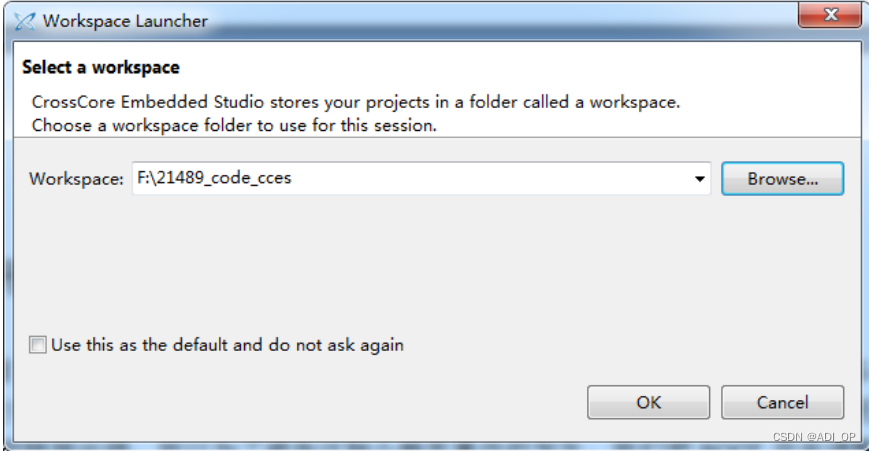

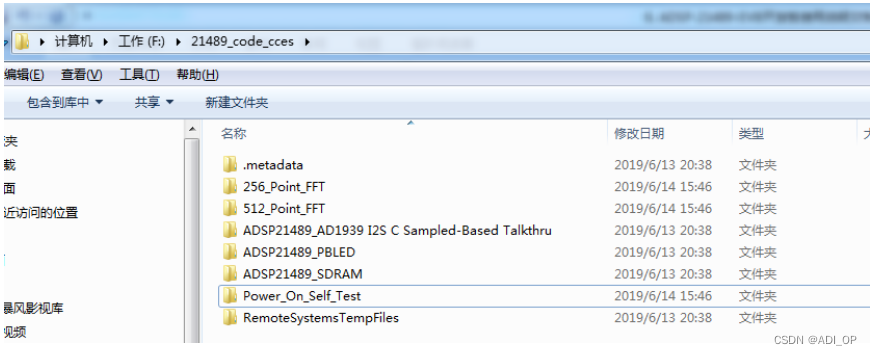

第一次打开，他会让你选择一个工作组，我这里选的是我的 CCES 程序的目录，注意全英文。为什么这么做，没什么好说的，eclipse 都这样。

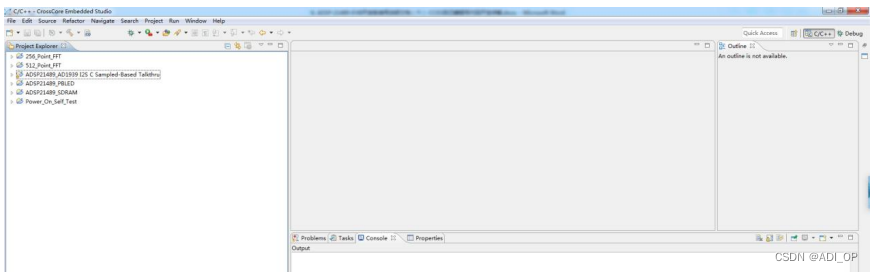

- 进入软件

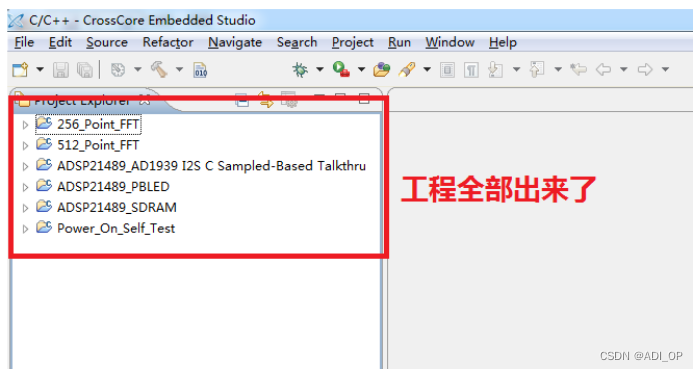

工程全部都列在了左边，这些就是我提供的基于 CCES 软件下做好的工程。

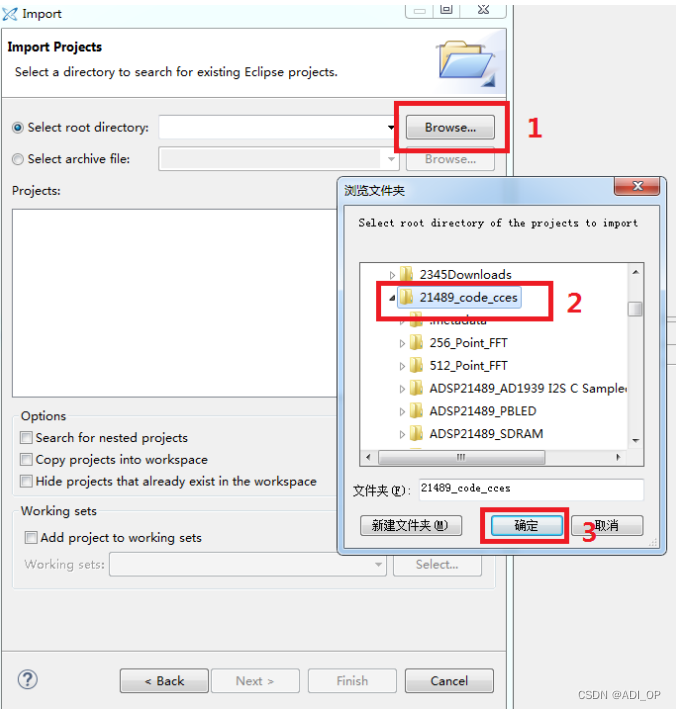

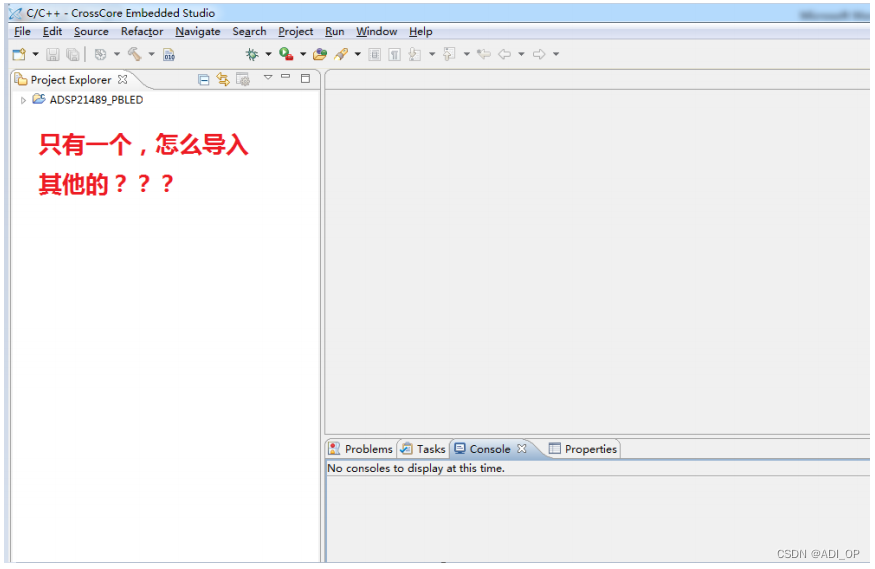

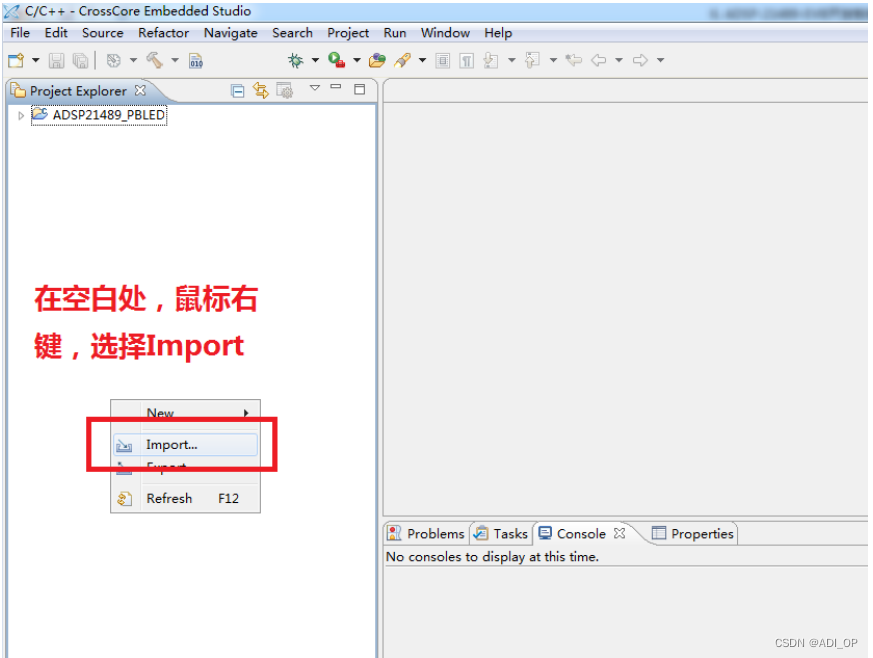

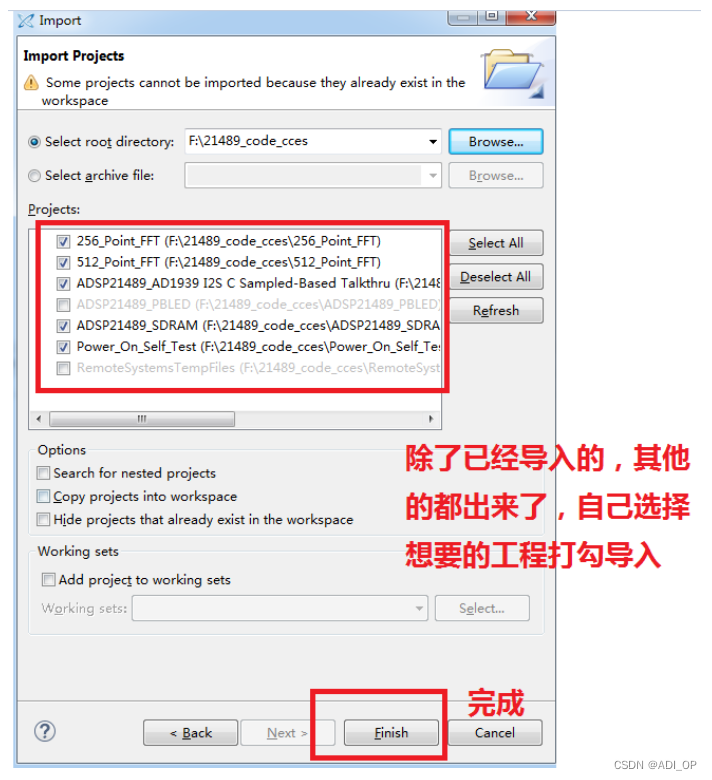

特别注意，如果导入后没有工程，或者缺工程，怎么单独导入？（确实有这种可能，CCES有时候就会有莫名其妙的事情发生）
按键控制 LED 灯的例程

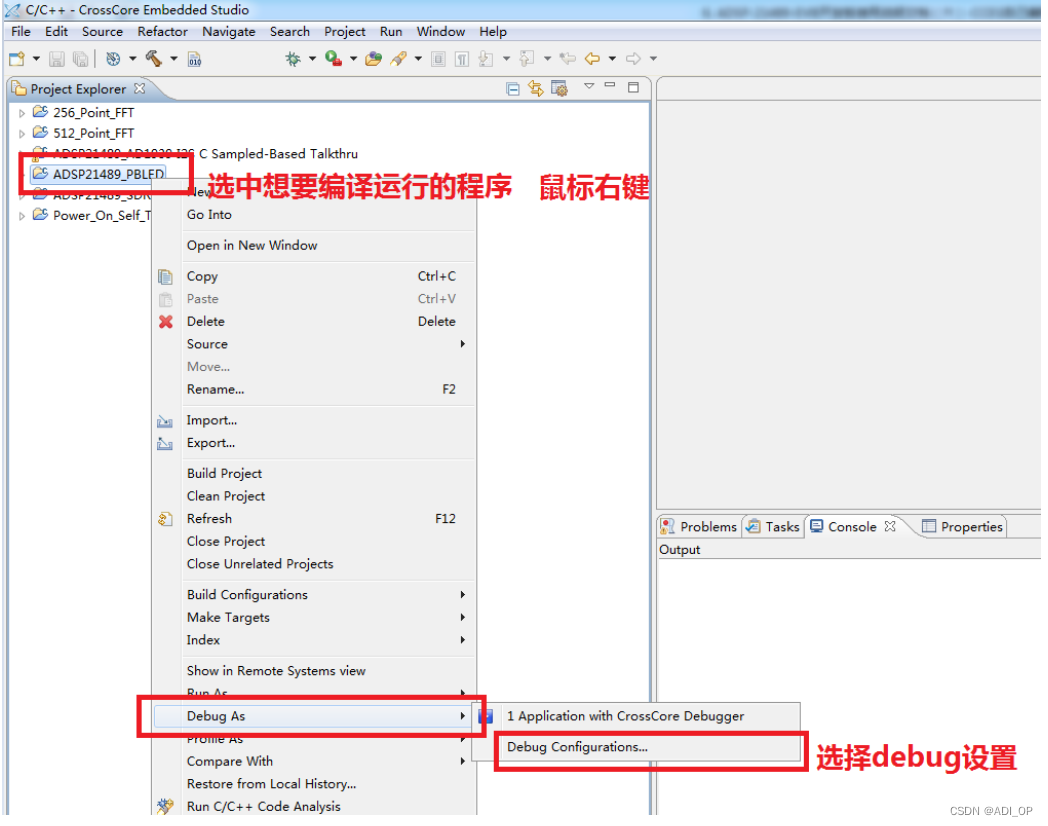

- 选中按键程序，点击鼠标右键，进入 debug 配置

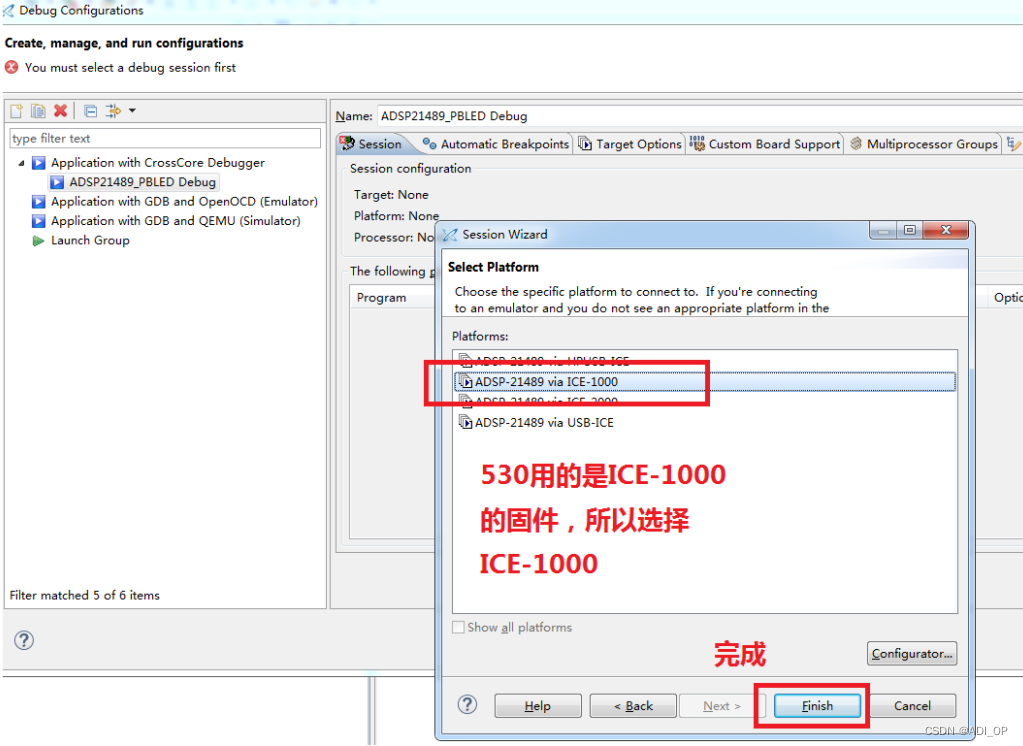

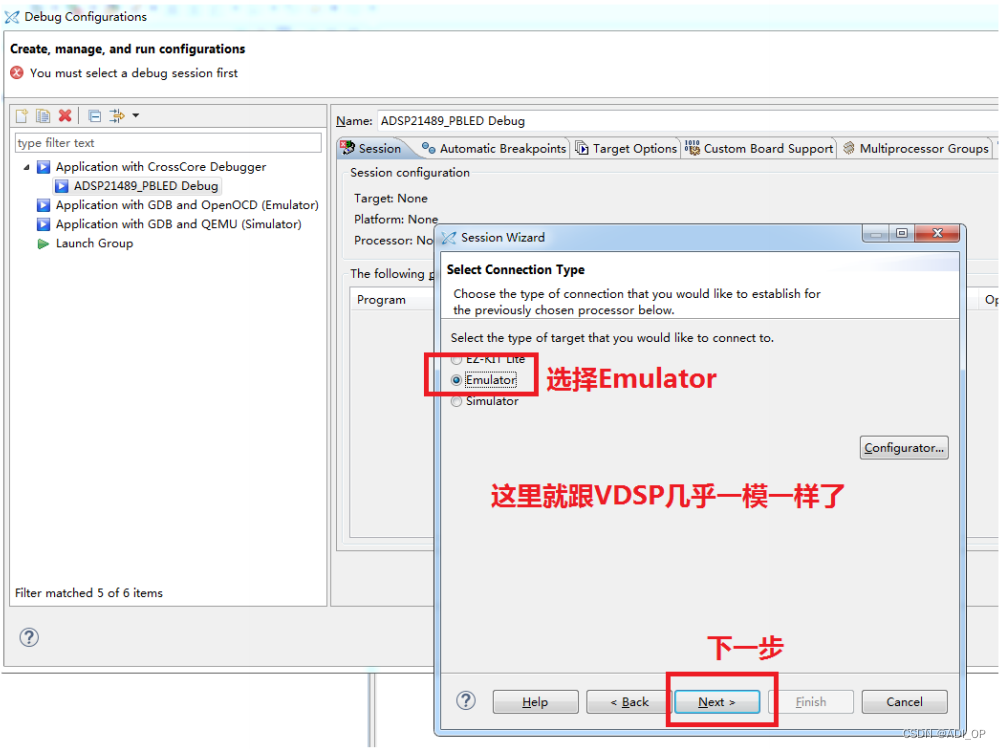

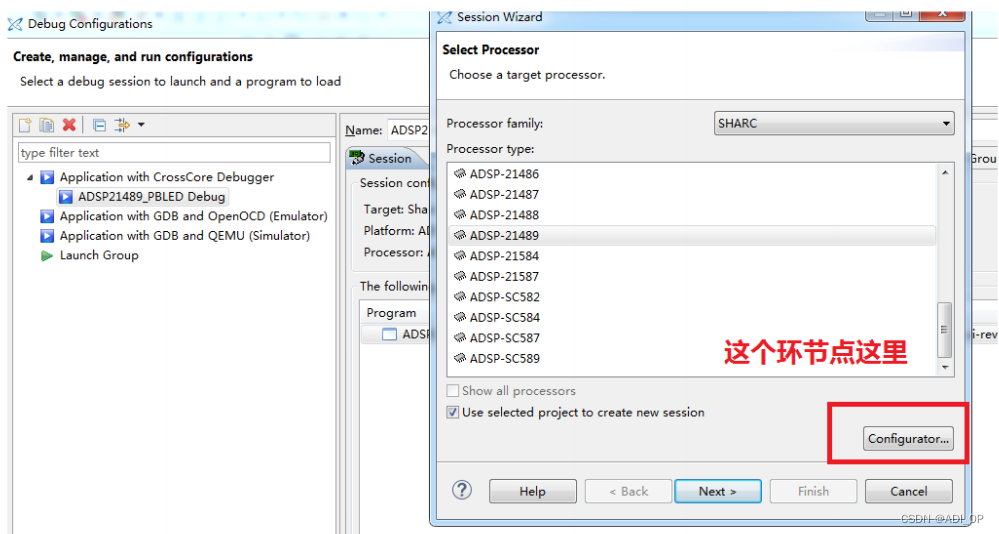

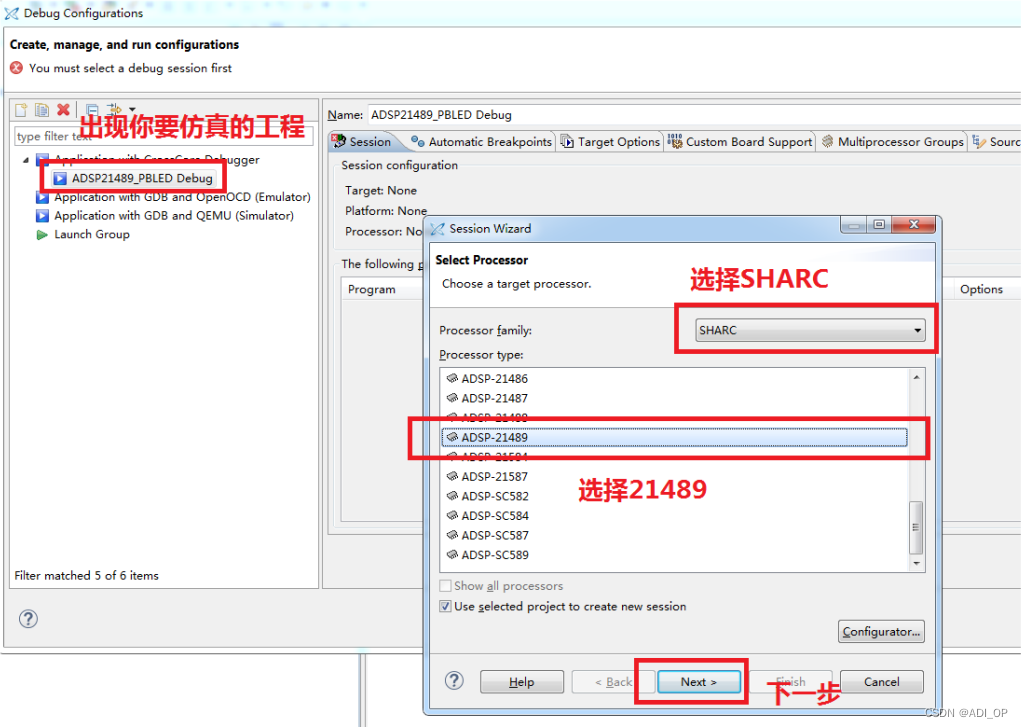

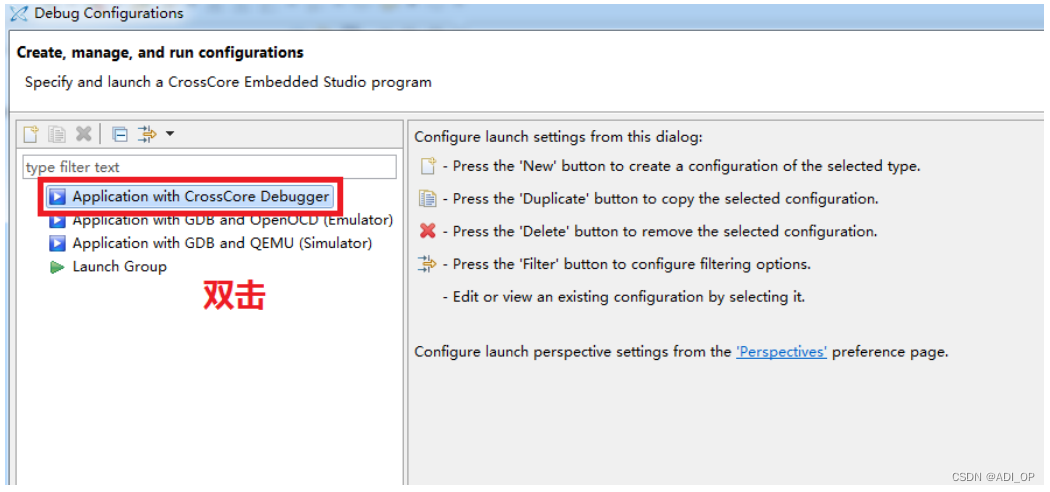

- 配置 debug（看图说话）

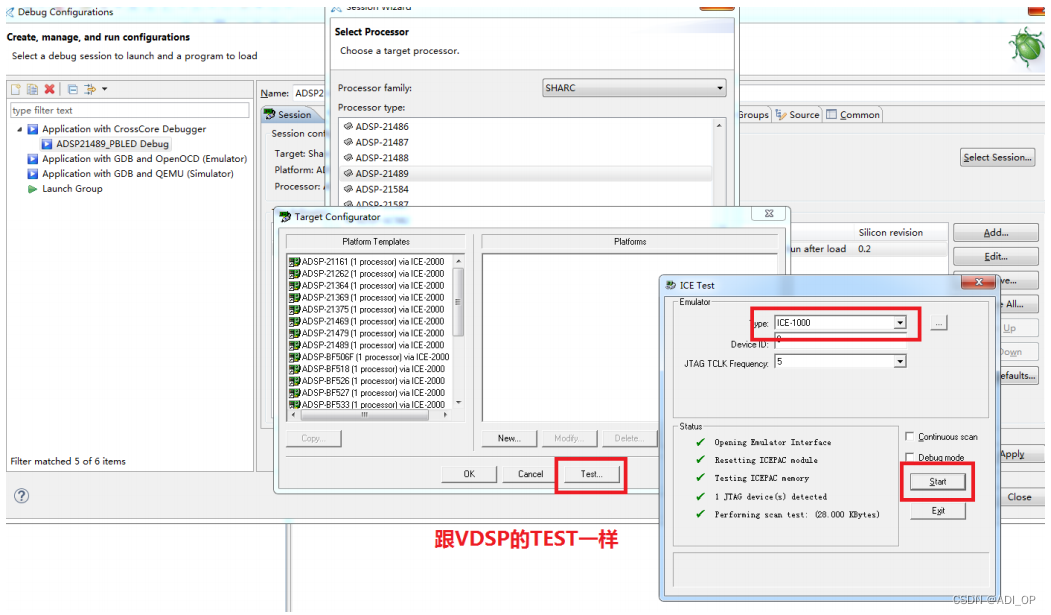

特别注意，CCES 也跟 VDSP 一样，有一个 TEST 的功能，可以检查一下你的仿真器跟开发板之间的链接：

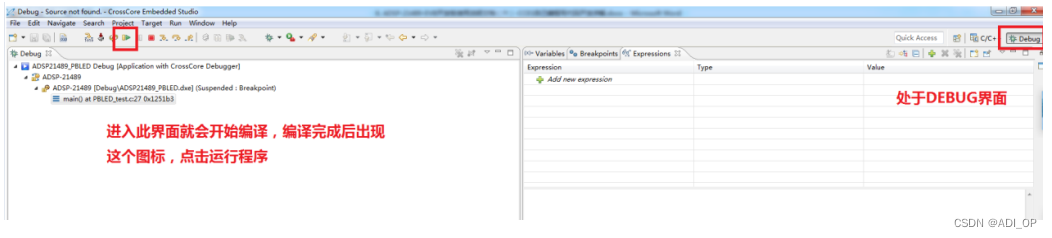

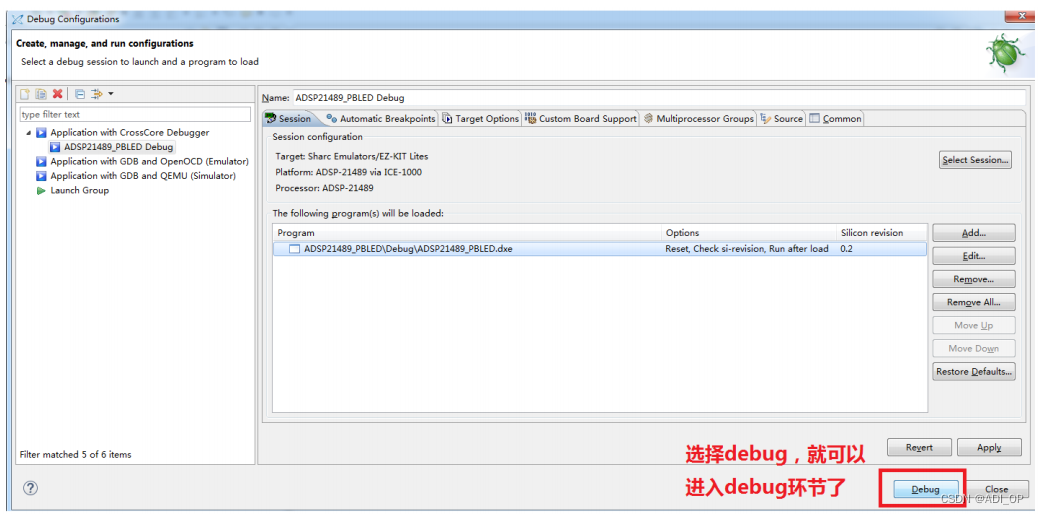

- DEBUG 环节
- 开发板现象
运行程序后，开发板上 LED 灯全灭，按下按键，分别亮起对应的灯。

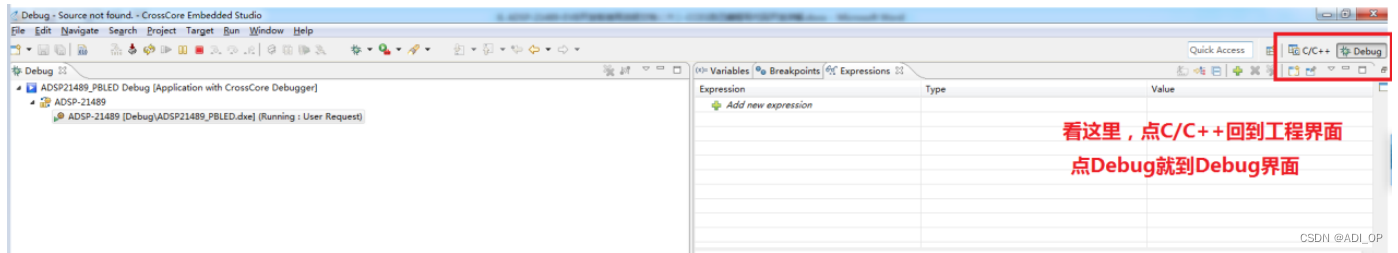

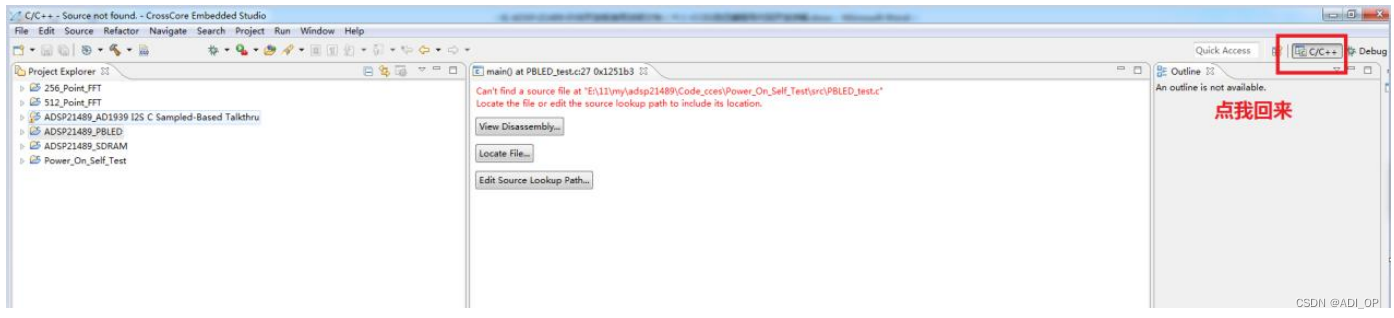

- 如何回到工程界面

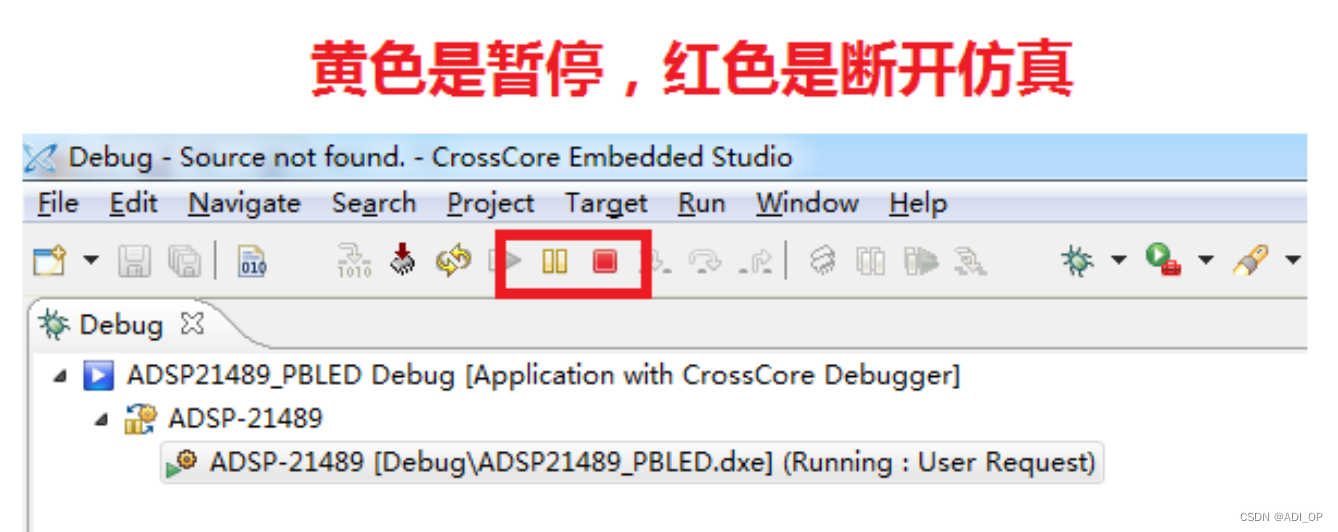

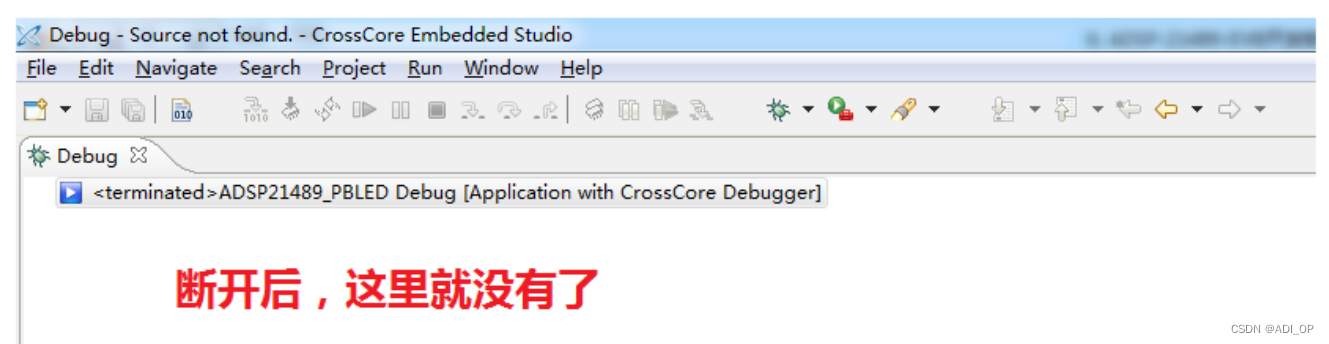

- 如何暂停或断开仿真
点红色，断开仿真，结束这个例程。
SDRAM 自检例程
通过对 SDRAM 写入测试数据，读出校验，判断 SDRAM 内存的工作情况。
- 点 C/C++回到工程界面

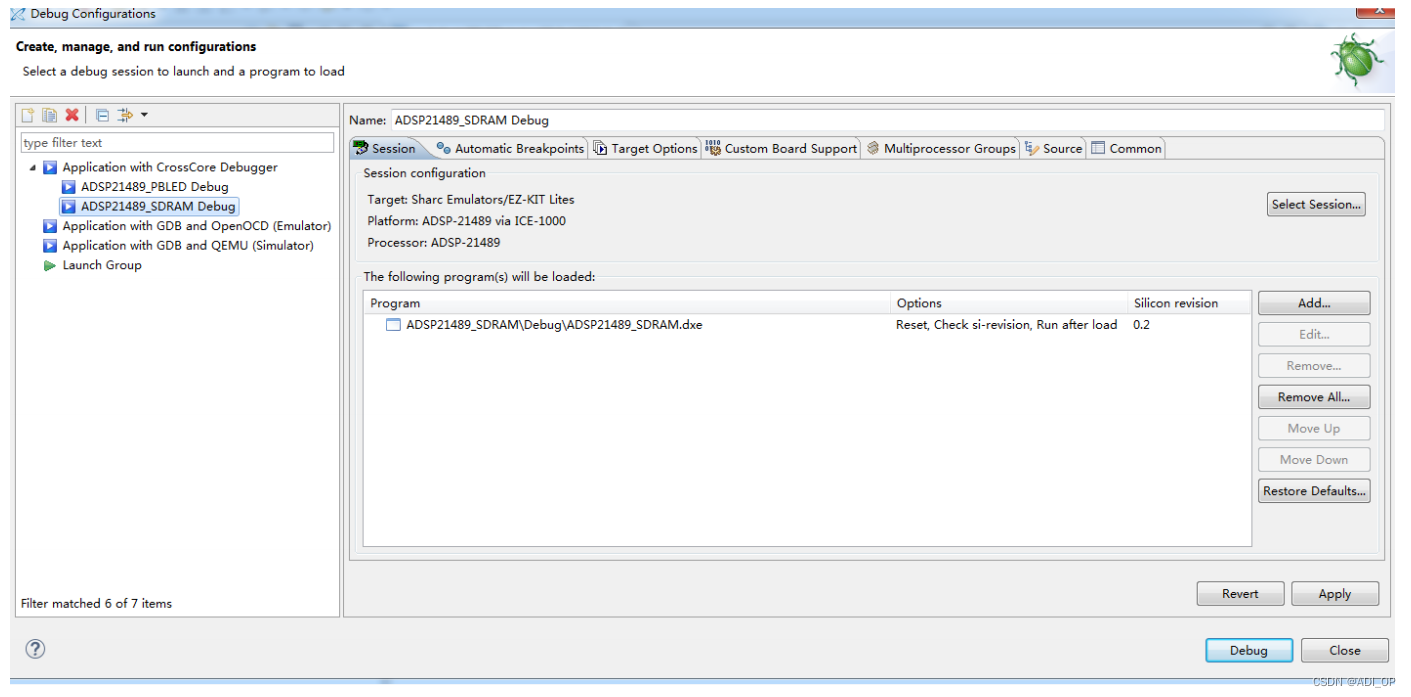

- 选中 SDRAM 程序，进行 debug 配置
如上个例程一样，选中 SDRAM 程序，鼠标右键，进入 debug 设置界面。

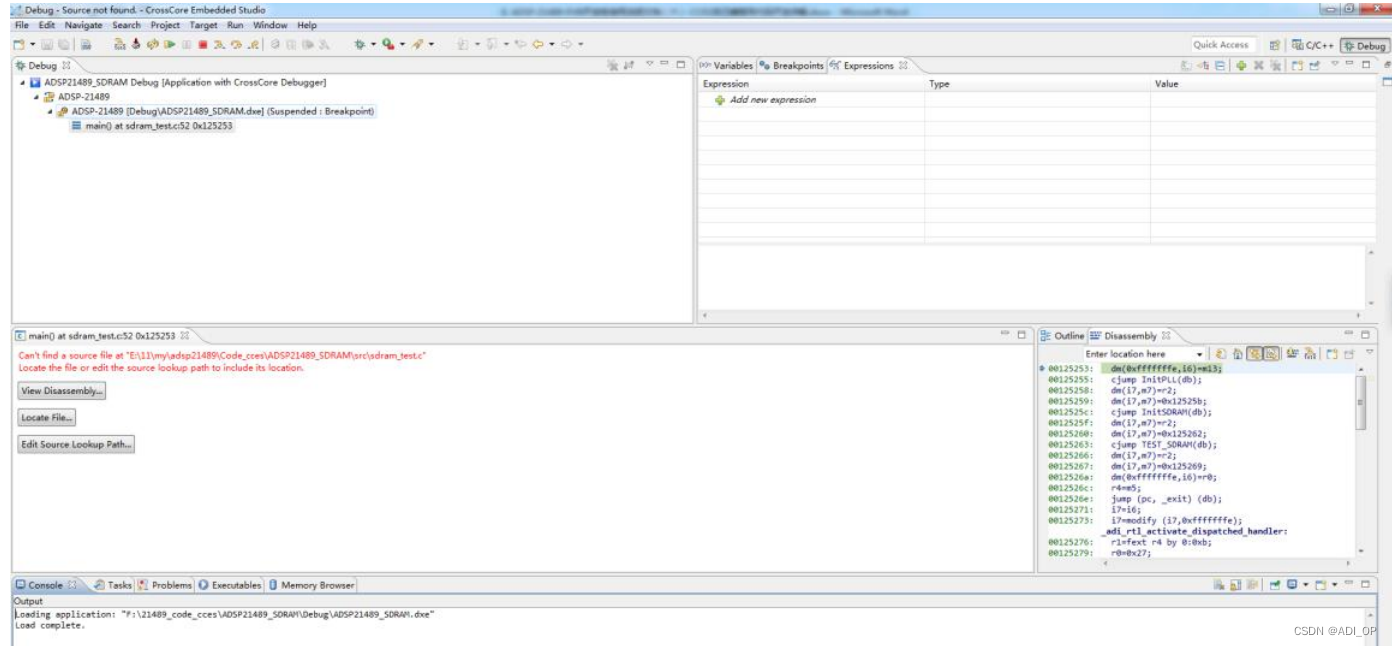

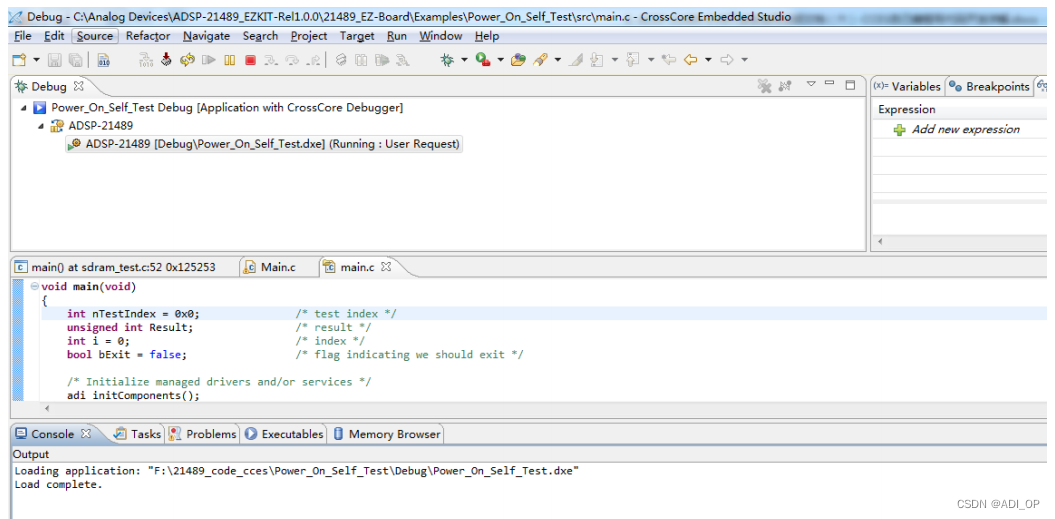

- 进入 debug 环节
这里有一个红色的报错，是因为我的路径改了，不用管他，不影响开发。

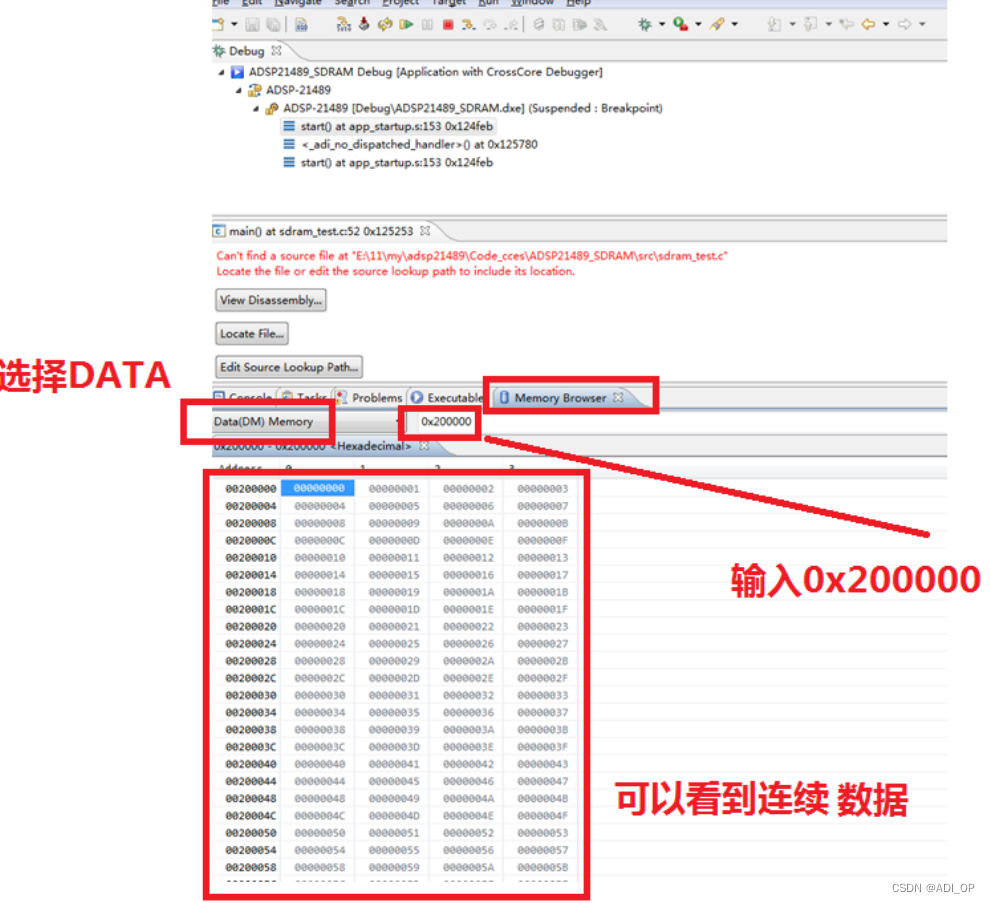

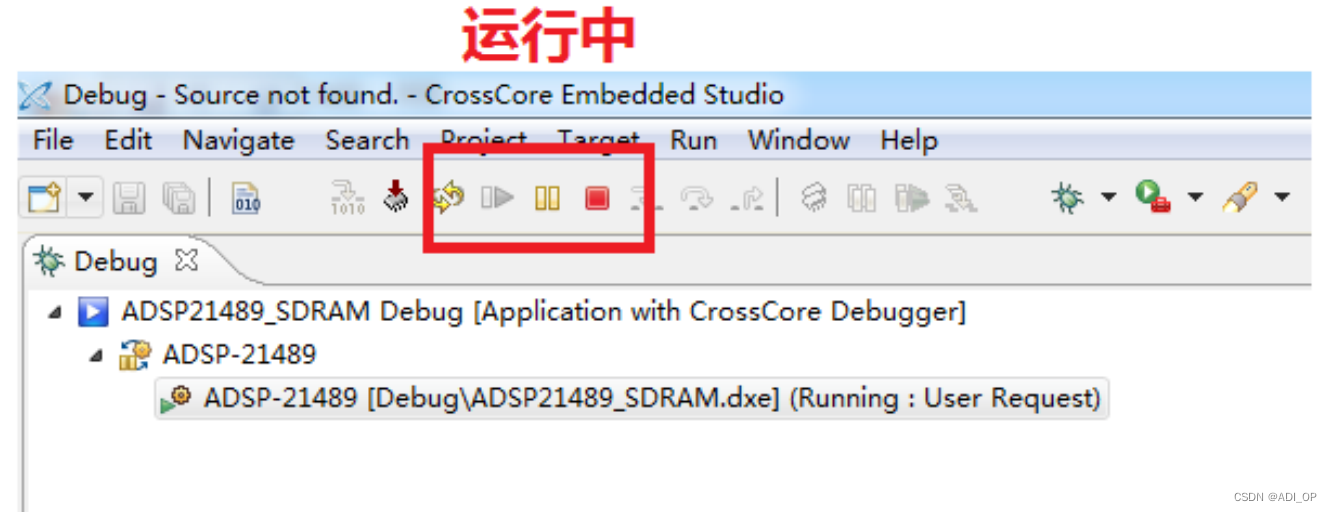

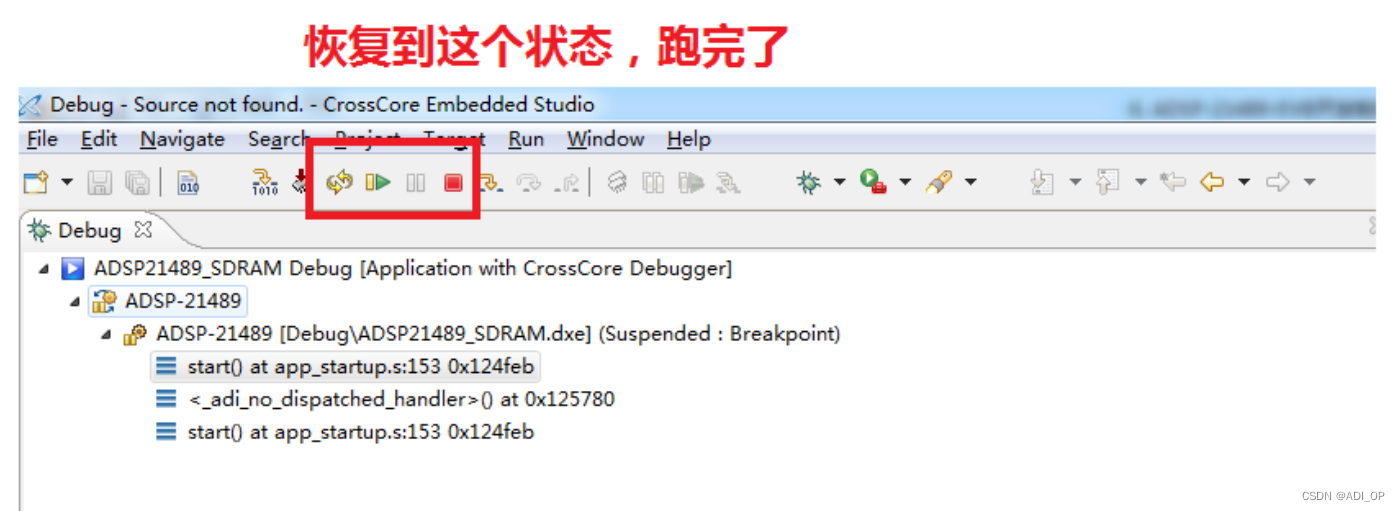

- 运行程序，等待程序运行结束后，恢复到刚编译完的状态。
等一会，跑完了
音频直通程序

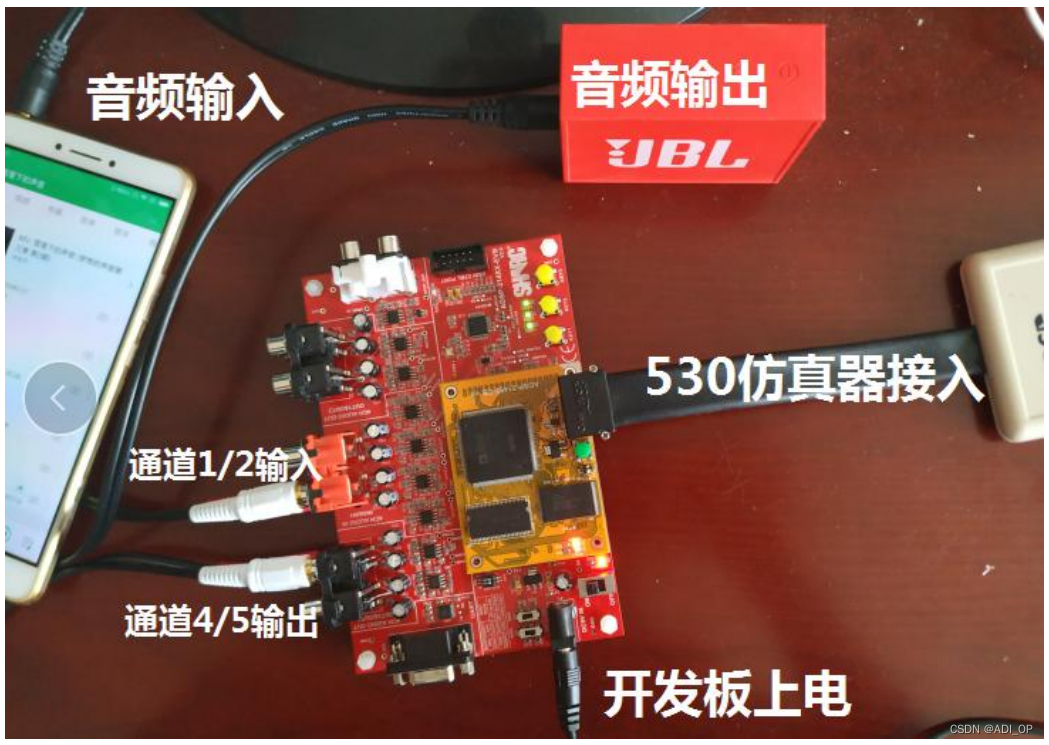

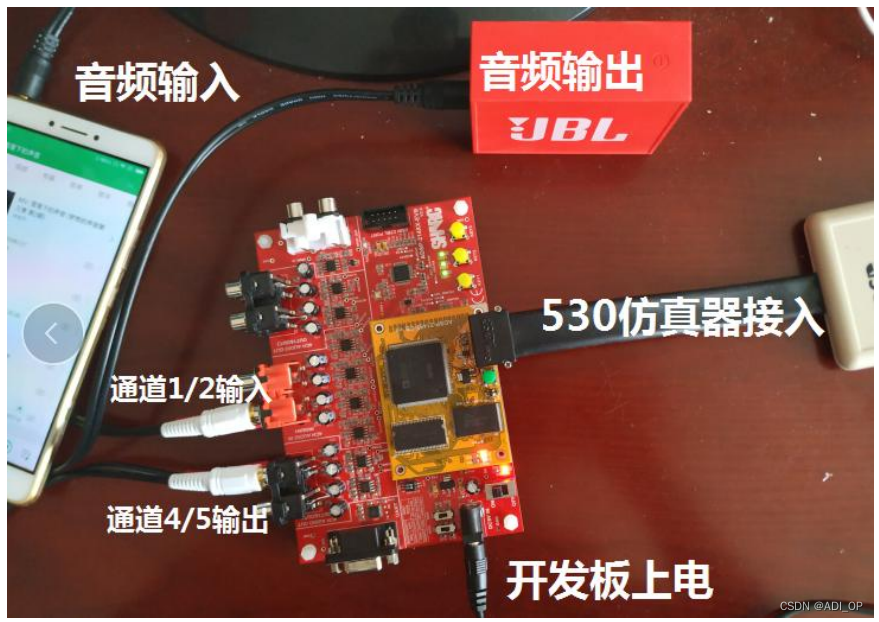

做了一个音频直通程序，开发板上接入音频 IN 和 OUT。

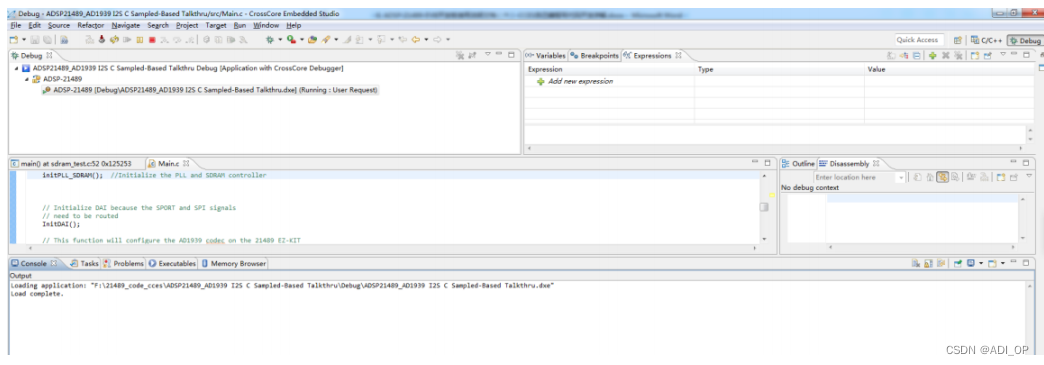

编译运行后，手机播放的音乐，直通输出到音箱。
21489 的 CCES 综合程序
21489 的 CCES 实际上提供了一个综合的程序，各个接口的驱动全部都有，我们来看一下这个程序：

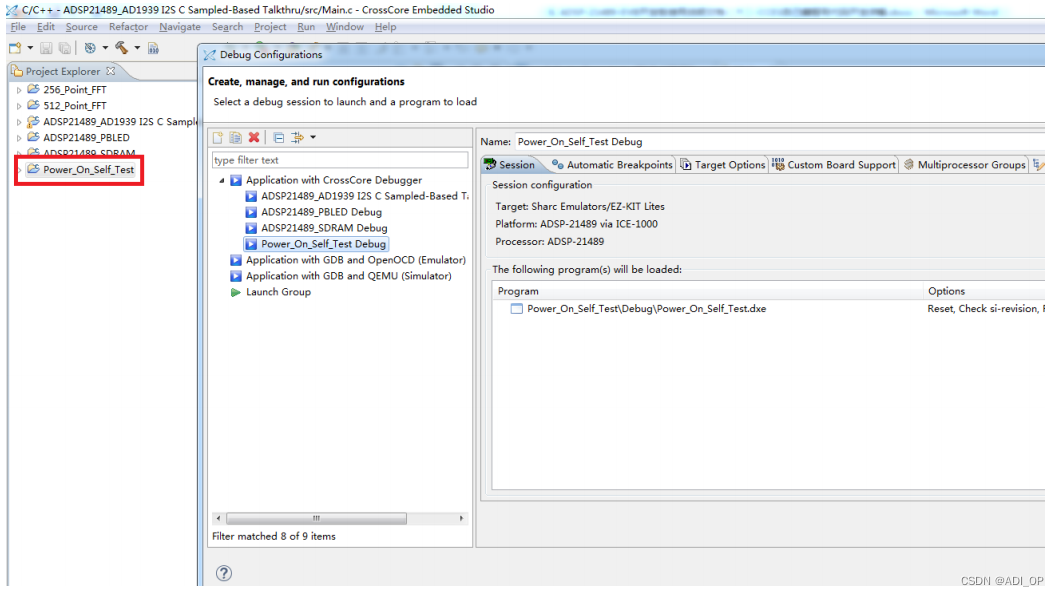

进行 debug，运行程序：
因为这个程序里也有 LED 的程序，在我的板子上呈现的是 3 个 LED 灯慢慢闪烁。

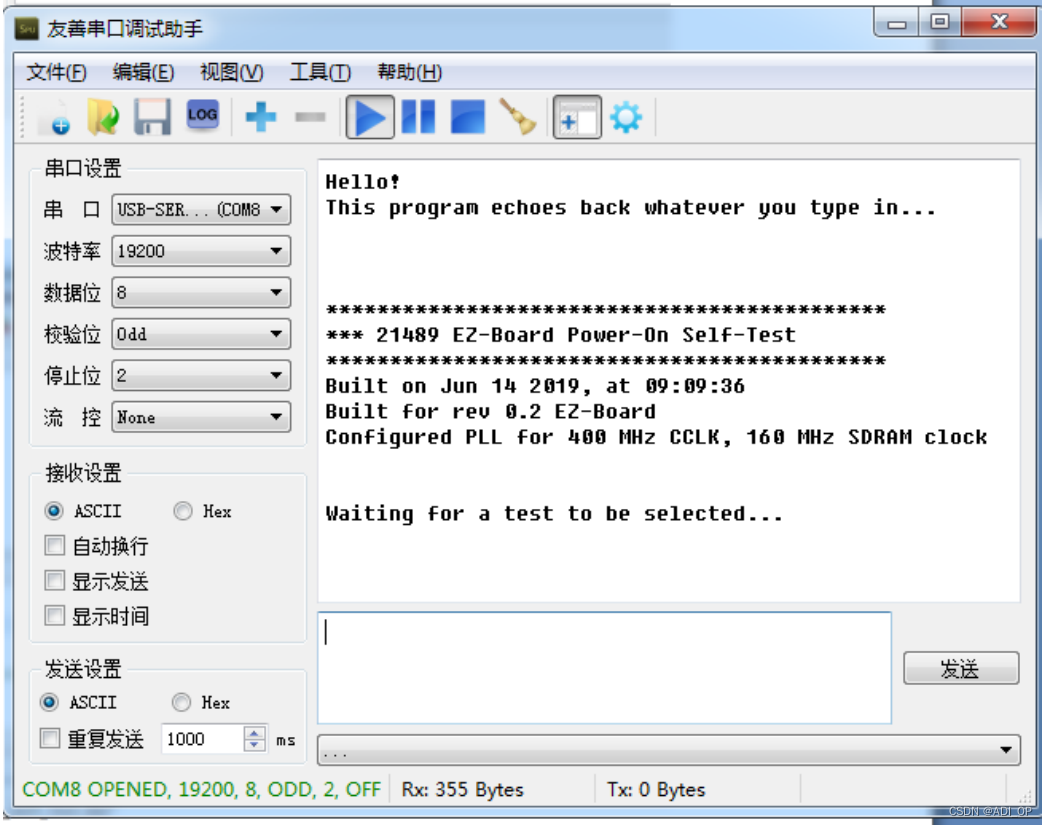

接上串口线，按图配置，我们可以看到：

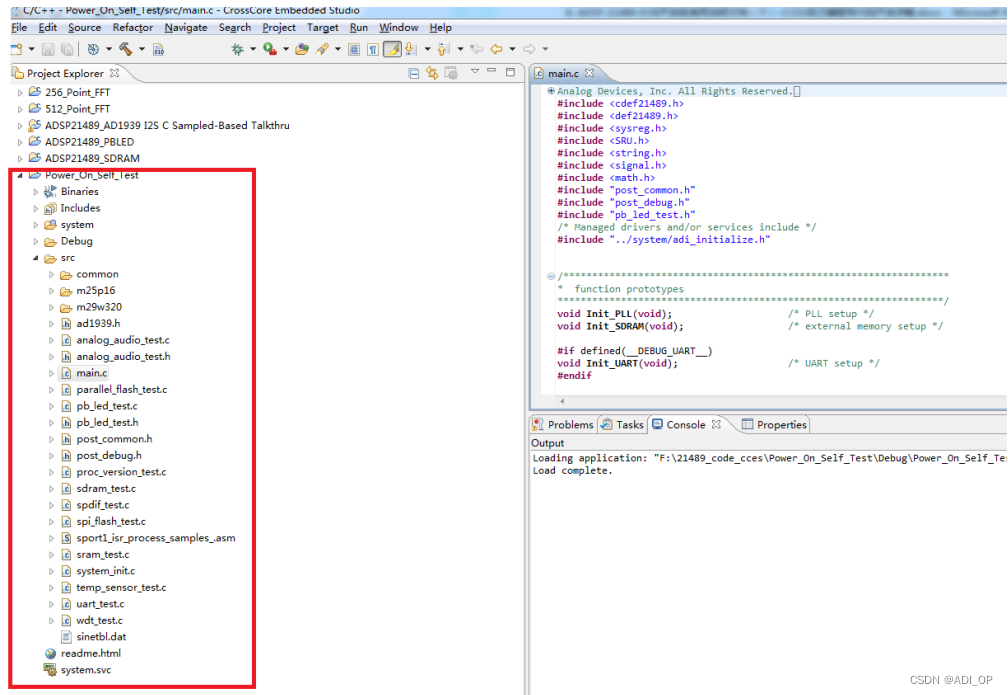

回过来看看这个程序，点 C/C++回到工程，程序都在这里，自己看即可：
512FFT 和 256FFT 的程序
这两个程序是 ADI 原厂自带的工程，用户可查看程序中的 Readme 自行测试，这里就不做过多叙述了。
