如何做 Flash 烧写并实现脱机运行，其实我在之前的文章里有讲过，就可以用 Visual DSP++来做，鼠标 点几下，非常简单。但是很多客户用的是 21569、21565这一类的SHARC DSP，不能再用 VDSP 来做烧写了，所以我想了 一下，还是在我的 21479 板上写一下，给 21479 的用户参考，同时也给21569、21565、21563的用户做参考。

硬件准备

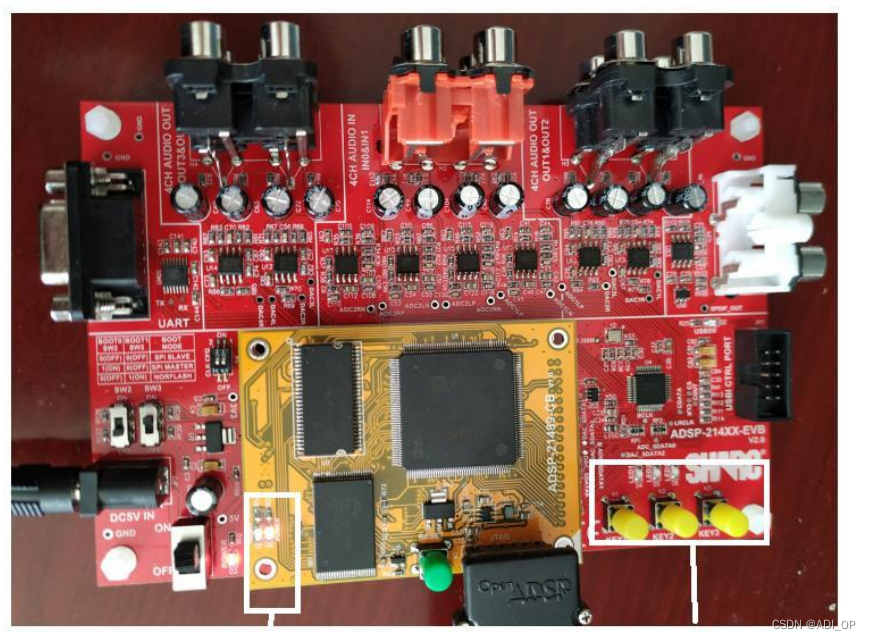

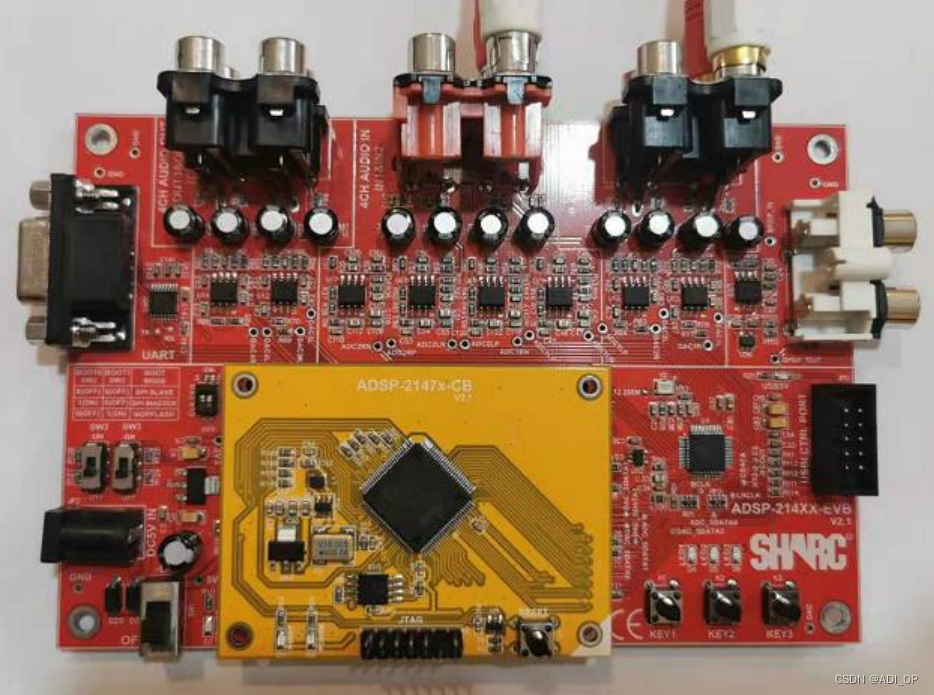

1）ADSP-21479EVB开发板：

2）AD-HP530ICE仿真器：ADI DSP专用仿真器

3）5V2A 外接电源（电源线）

4）USB线（MINI USB，仿真器专用）

软件准备

CCES2.10.1，自己去官网下载，不多说了。

生成 LDR

首先我们要生成可烧写的文件，LDR，怎么做，很简单：

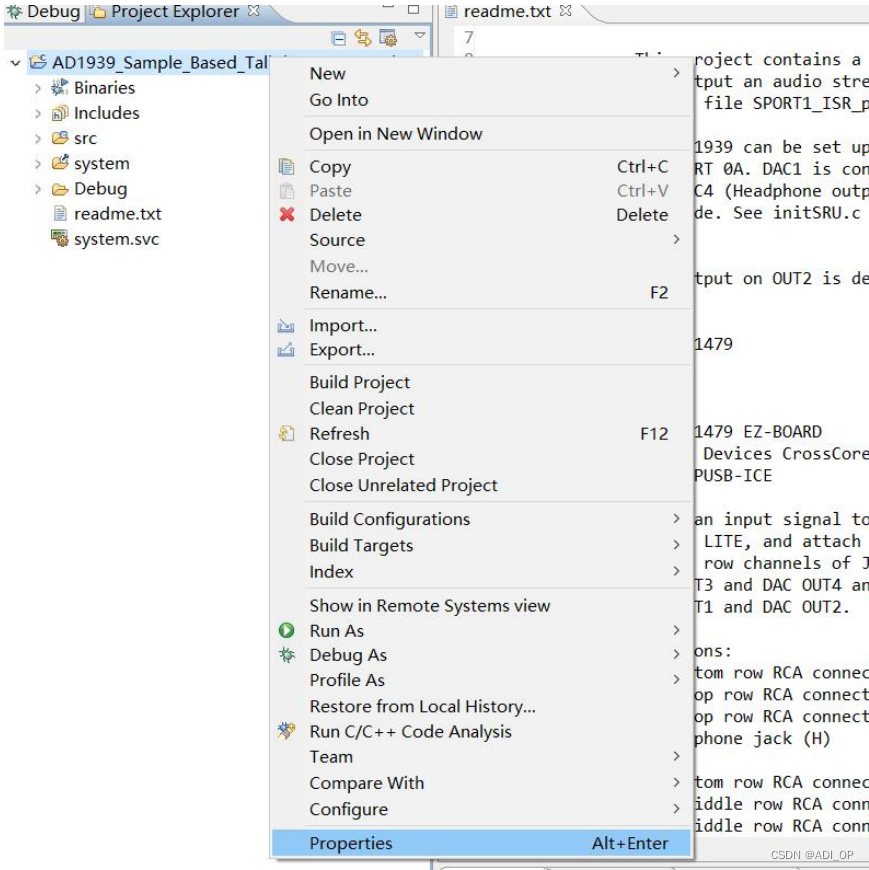

1. 选中要烧写的工程，鼠标右键，然后如下图：

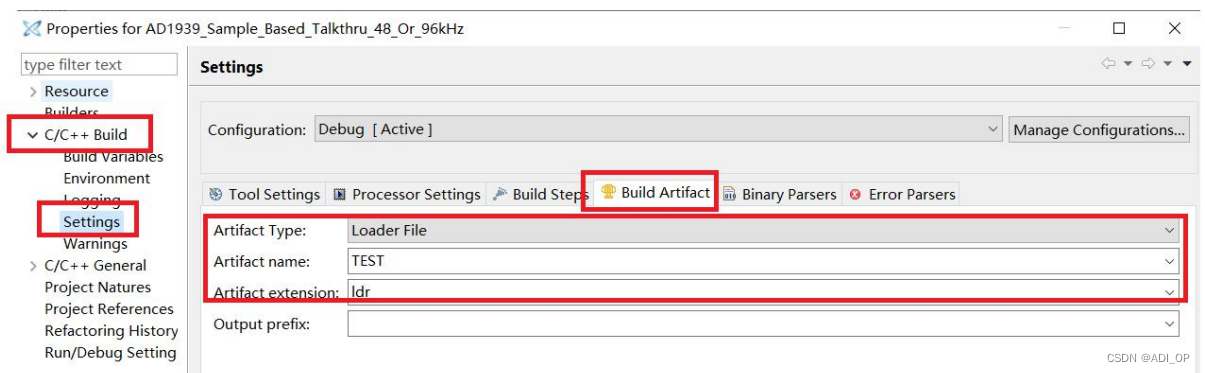

2. 进入配置选项，先做输出设置：

简单说一下这个什么意思，选 Loader File，意思是我要输出可烧写文件了；TEST 是我取的名 字，你可以随意取，但是取英文，别弄中文；LDR，是 ADI 自己弄的可烧写文件的尾椎，就 选他，没什么理由。

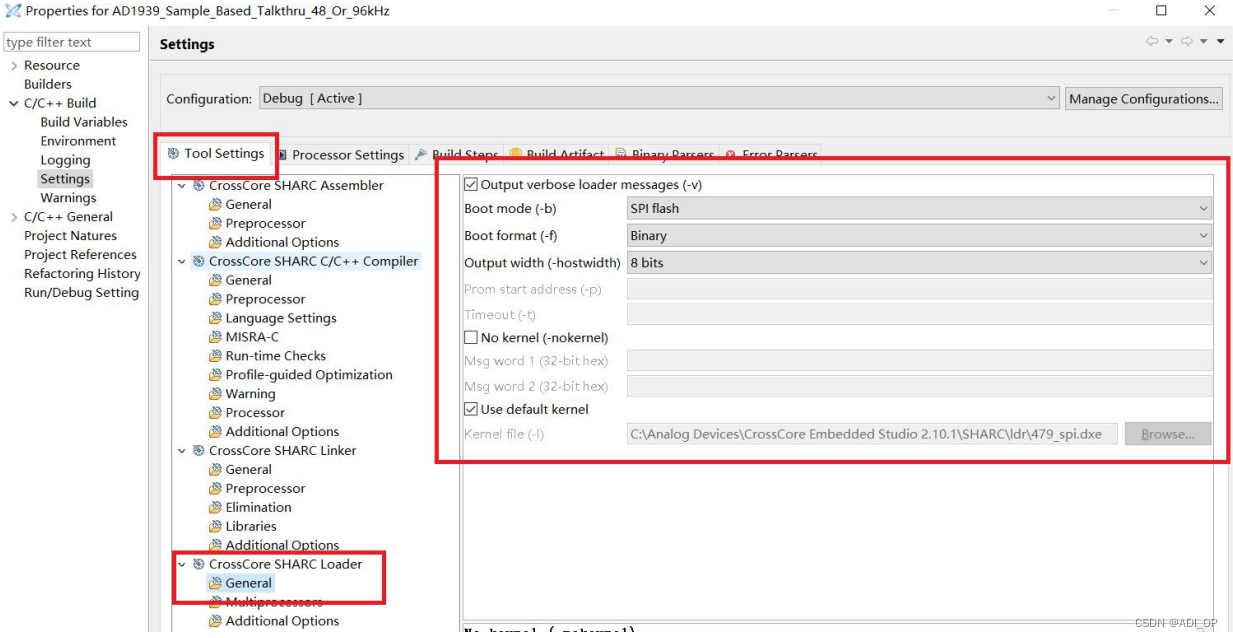

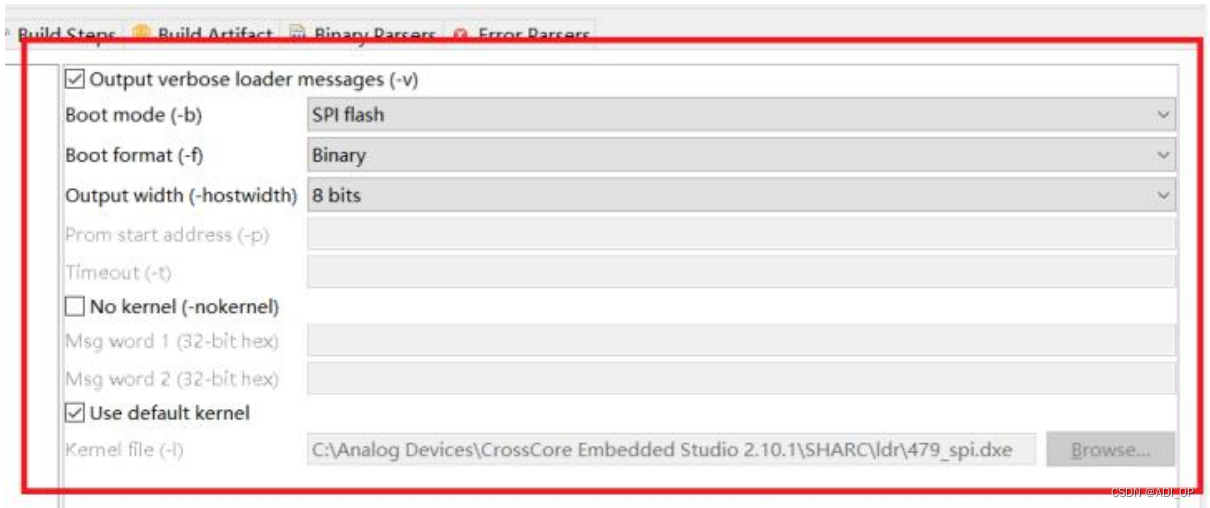

3. 再做 LDR 的设置

看我怎么配置的，照着抄。

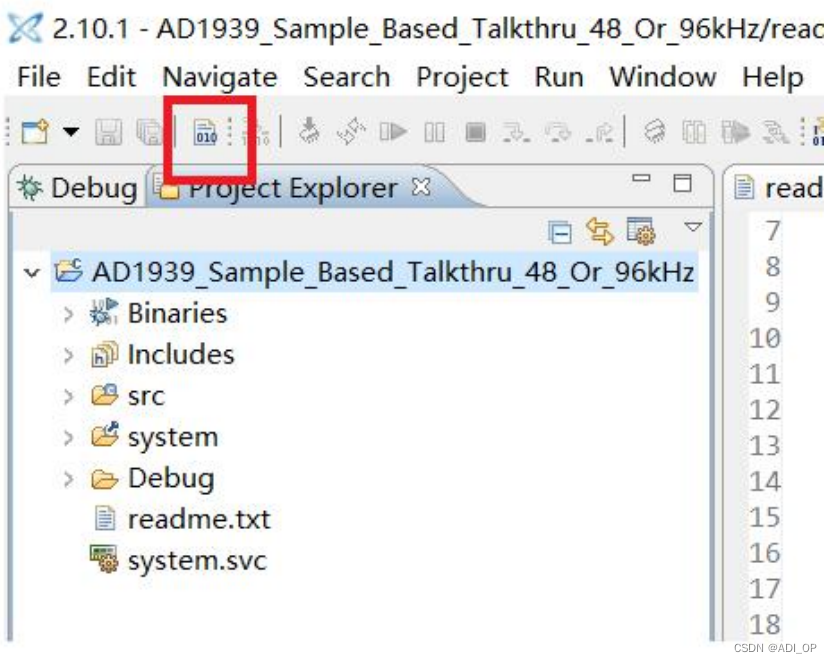

4. 就这么多配置，搞完了，然后 010 进行编译，生成 ldr 文件。

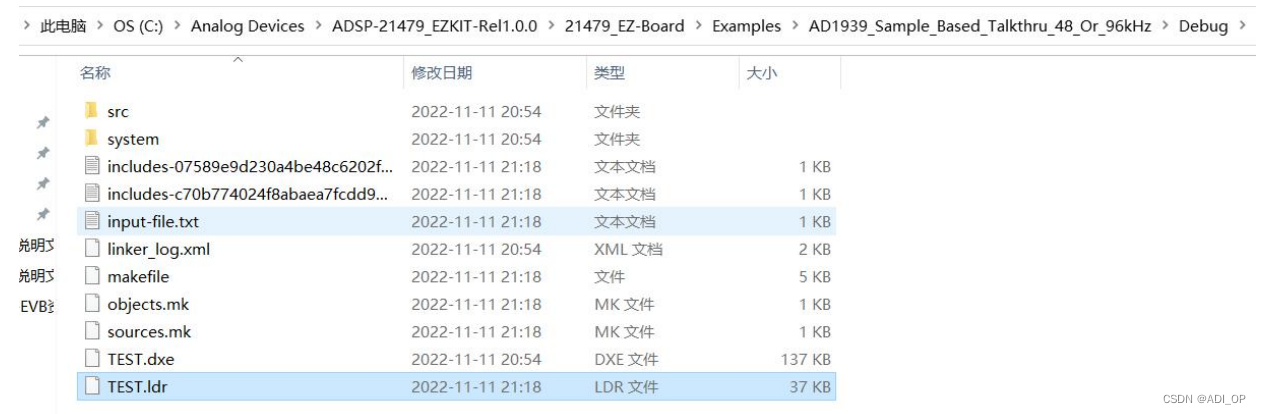

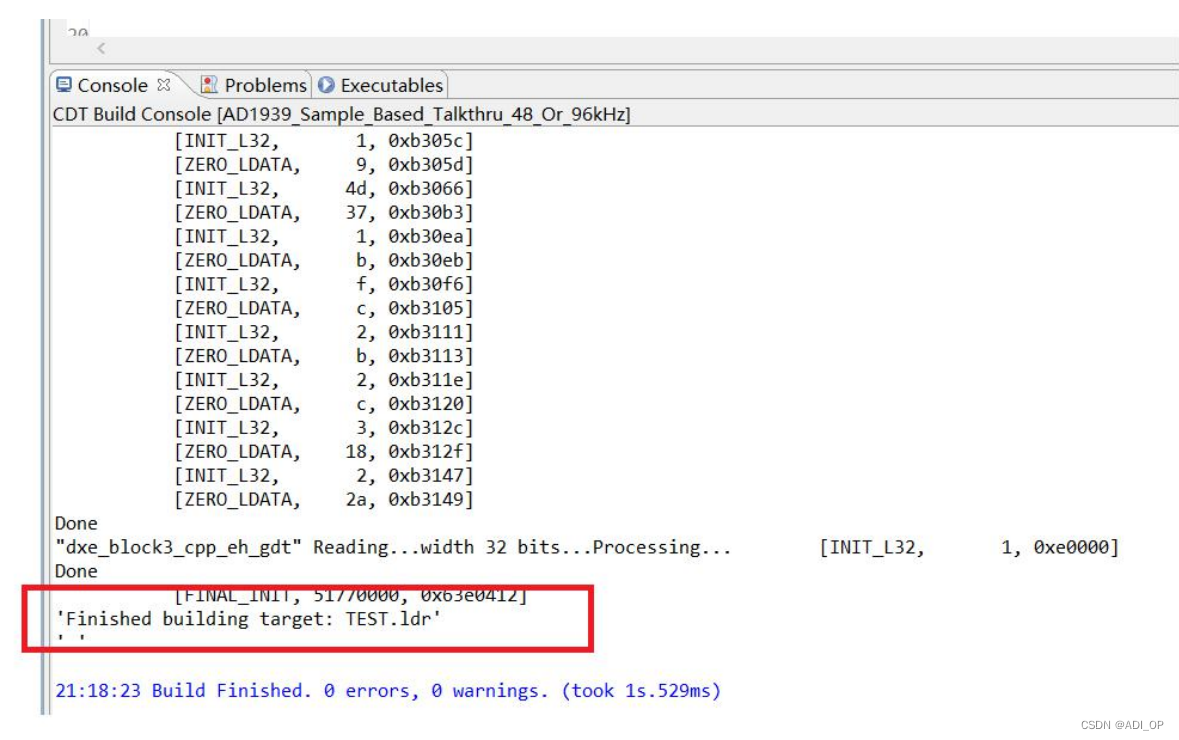

显示我的 TEST.ldr 生成好了，那么这个文件在哪里，看下图：

烧写

板子上电，仿真器上电，接好硬件，我们开始烧写，先 CMD，命令提示符，怎么调出来我 就不多说了，不会这个的话去百度。

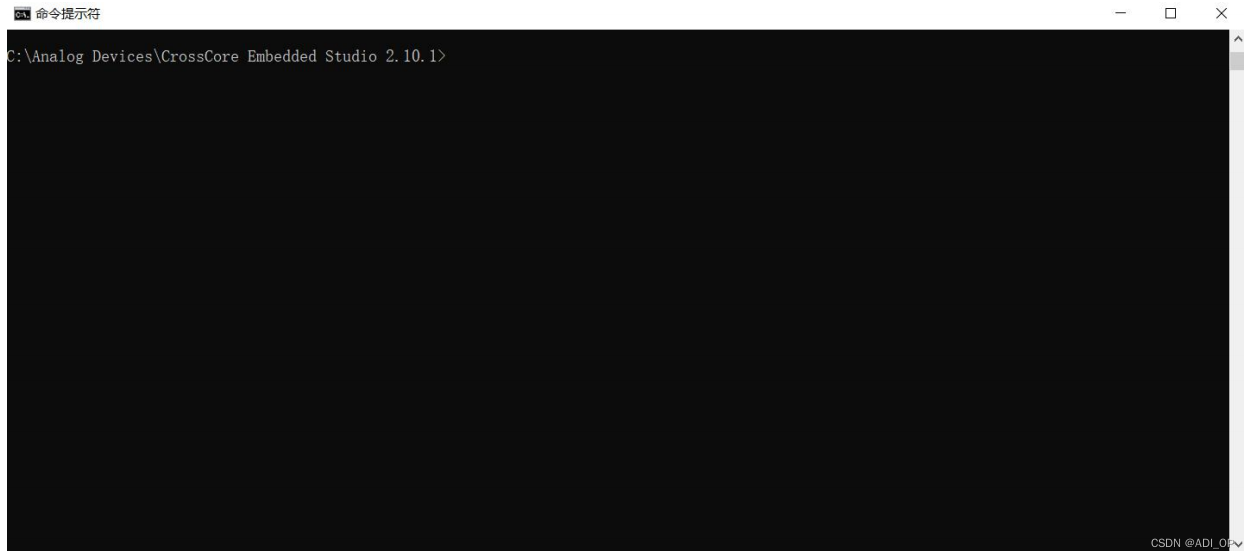

1. 先 CMD 搞到下面的目录，我装的是 2.10.1，所以就走到下面的路径下。

C:\Analog Devices\CrossCore Embedded Studio 2.10.1>

2. 敲烧写命令

cldp -proc ADSP-21479 -emu 1000 -driver “C:\Analog Devices\ADSP-21479_EZKIT-Rel1.0.0\21479_EZ-Board\Examples\Device_Programmer\serial\214 79_m25p16_dpia.dxe” -cmd prog -erase affected -offset () -format bin -file "C:\Analog Devices\ADSP-21479_EZKIT-Rel1.0.0\21479_EZ-Board\Examples\AD1939_Sample_Based_Talkthr u_48_Or_96kHz\Debug\TEST.ldr

这一大堆命令，可以复制粘贴，我来说一下啥意思：

1）cldp -proc ADSP-21479 ： CLDP 是 CCES 软件的烧写工具，这句的意思是我要用 CLDP 来 烧写 21479 这个芯片啦。

2）-emu 1000 ：AD-HP530ICE 用的是 ICE-1000 的固件，所以我们这里的意思是，我要用 ICE-1000 这个固件来对你进行烧写，请接收！

3）-driver “C:\Analog Devices\ADSP-21479_EZKIT-Rel1.0.0\21479_EZ-Board\Examples\Device_Programmer\serial\214 79_m25p16_dpia.dxe” ： 这句话的意思是，我要调用板子上的 flash 的 Driver，因为我的板子就是抄的 ADI 原厂的板子，所以我用的就是他的 flash，那么我的 driver 就直接用他的，非常偷懒的行为。

4）-cmd prog -erase affected -offset () ：我先擦干净了 FLASH，然后再烧写。

5）-format bin ：这个 LDR 是 BIN 格式的，因为我在上面的 LDR 设置里设的就是 BIN。

6）-file "C:\Analog Devices\ADSP-21479_EZKIT-Rel1.0.0\21479_EZ-Board\Examples\AD1939_Sample_Based_Talkthr u_48_Or_96kHz\Debug\TEST.ldr

要烧写文件的路径，这一老大堆，指向了我生成的 TEST.ldr

3. 回车，开始烧写

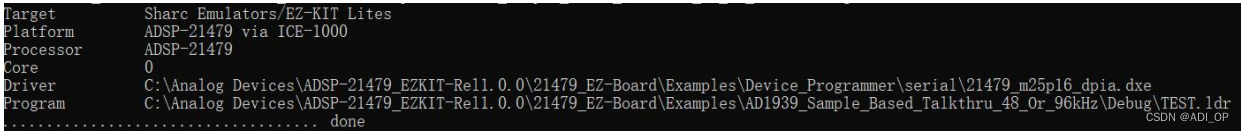

非常清楚的信息：

1） Terget：SHARC 的 Emulators/EZ-KIT Lites，意思是我正在用 SHARC 的硬件仿真模式。

2） Platform：芯片是 ADSP-21479，仿真器用的 ICE-1000 固件的 AD-HP530ICE（非常好用）。

3） Processor：芯片是 21479，又来一遍。

4） Core：我这里自己的理解是，他是单核的，核的编号是 0，ADI 还有多核的，比如 21593， 那么核有 0，1，这是我的猜测，没用双核去验证，有时间我再去跑一下 21593 试试，这个 无关大雅。

5） Driver：意思是我调用的是这个路径下的 flash 驱动，驱动一定要正确，否则就报错烧不 了。

6） Program：我要对这个路径下的 LDR 下手了。

7） …：你看到点点点的时候，就是他在烧写的进程。

8） Done：烧写完了，正确，结束。

可能出现的问题

1） 有兄弟说我的程序在线运行可以，也可以烧进去，但是 boot 不起来，我们假设硬件是 完全没问题的，只找软件问题的话，那就仔细检查你的 LDR 生成的过程，参数的配置是不 是对的，LDR 有问题，你烧进去了也起不来。

2） 有兄弟说我烧写报错，那就要具体情况具体分析，如果在线能运行，那就排除板子和仿真器的硬件问题，因为仿真器很傻，他不会自己选择说我能跑在线的程序，但是不能烧写， 没这么智能，他跑在线的程序，也是把程序 down 到板子上 DSP 的内存里运行，实际上跟烧 写的过程没什么区别。问题可能在哪里？你的命令行敲对了没有？你的 Driver 对不对？查这 2 个。

结束语

烧写完成后，把板子的开关拨到 SPI BOOT，上电就可以运行我生成的LDR，进行脱机运行了。
