在上一篇文章中，我详细分析了FreeRTOS中上下文切换：基于Cortex-M的RTOS上下文切换详解及FreeRTOS实例

但是第一个任务没有上下文，它是怎么运行的呢？

1 创建任务

如果我们没有创建任务的话，系统也有一个空闲任务用来调度，这里不对这个进行分析。

首先，我们知道pxCurrentTCB指向当前运行任务的TCB，所以我们先看看哪里设置了pxCurrentTCB，流程如下

xTaskCreate/* 初始化TCB内容 */prvInitialiseNewTask/* 将TCB加入ReadyList */prvAddNewTaskToReadyList

prvAddNewTaskToReadyList的大概逻辑如下：

if( pxCurrentTCB == NULL )
{pxCurrentTCB = pxNewTCB;...
}
else
{if( xSchedulerRunning == pdFALSE ){if( pxCurrentTCB->uxPriority <= pxNewTCB->uxPriority ){pxCurrentTCB = pxNewTCB;}...}...
}
prvAddTaskToReadyList( pxNewTCB );

也就是说如果pxCurrentTCB为空，则直接将新创建的任务赋值给pxCurrentTCB，如果不为空且还没有开始任务调度，则判断当前创建任务的优先级是否比pxCurrentTCB中任务的优先级高，若是则更改pxCurrentTCB。

• 若任务已经开始调度，就将任务加入readyList中，交给Systick调度，这不属于本文讨论的范围

2 开始调度

接着就是任务调度了，来看看上电后的第一个任务具体是怎么调度的。

vTaskStartScheduler();/* 创建空闲任务 */xReturn = xTaskCreate(prvIdleTask,...)/* 关闭中断 */portDISABLE_INTERRUPTS();/* 开始任务调度 */xPortStartScheduler();/* 该函数中主要是初始化一些常量并打开PendSV和Systick中断:略 *//* 开始第一个任务 */vPortStartFirstTask();

可以看到最后进入到vPortStartFirstTask函数中：

• 函数实现的具体内容见注释

vPortStartFirstTask/* 初始化NVIC的VTOR寄存器，来重定位中断向量表 */ldr r0, =0xE000ED08ldr r0, [r0]ldr r0, [r0]/* 中断向量表中的第一个字为MSP的初始值 */msr msp, r0/* 清除CONTROL寄存器,其中第三位FPCA表示FP扩展,将其关闭 */mov r0, #0msr control, r0/* Call SVC to start the first task. *//* 将PRIMASK设置为0,表示关闭NMI和Hardfault异常 */cpsie i/* 将FAULTMASK设置为0,表示关闭NMI异常 */cpsie fdsbisb/* 触发SVC异常程序,其中0在异常处理函数中没用到,随便传一个立即数即可 */svc 0

SVC异常处理函数如下：

vPortSVCHandler:/* Get the location of the current TCB. */ldr	r3, =pxCurrentTCBldr r1, [r3]ldr r0, [r1]/* Pop the core registers. */ldmia r0!, {r4-r11, r14}msr psp, r0isbmov r0, #0msr	basepri, r0bx r14

上面程序的意思就是将pxCurrentTCB的第一个参数，即第一个运行任务的堆栈指针pxTopOfStack加载到r0中，然后将任务中堆栈里的r4-r11和r14出栈到系统的r4-r11和r14寄存器中，然后把出栈后任务的堆栈地址赋值给psp，最后再开中断(前面调用了portDISABLE_INTERRUPTS())，切换到线程模式运行任务。在该异常处理程序退出时，还将由硬件从psp中pop出r0-r3,r12,LR,PC和xPSR到系统对应的寄存器中。这样系统就从第一个任务开始运行了。

问：为什么还要将r14(LR)寄存器出栈？或者说为什么要将它保存在栈中？
在创建任务时，每个任务的LR被pxPortInitialiseStack函数初始化为：portINITIAL_EXC_RETURN即0xFFFFFFFD，它表示退出异常时进入线程模式并使用PSP堆栈，这是通过最后的bx r14来实现的，它的作用是让硬件知道退出异常时要恢复什么状态。

实际上进入异常时硬件也自动保存了LR，但系统中的第一个任务，也就是第一次进入SVC异常时保存的LR是vPortStartFirstTask()的下一跳指令return 0的地址，很明显系统不会执行到return 0。进入异常后，LR表示异常发生之前在使用的堆栈，FreeRTOS进入SVC异常时，它的值为0xFFFFFFF9，表示退出时进入线程模式并使用MSP堆栈(没运行操作系统默认使用MSP)，当运行操作系统后，系统将使用PSP(FreeRTOS设置LR为0xFFFFFFFD，对应SVC异常程序的ldmia r0!, {r4-r11, r14}中出栈给r14)。

一旦开始运行一个任务之后，每次进入异常硬件保存的LR都是0xFFFFFFFD了，因为FreeRTOS的任务都是在使用PSP堆栈，进入异常前的状态都是一样的。在后续任务的上下文切换的PendSV中断中也有压入r14：

xPortPendSVHandler/* 进入时LR=0xFFFFFFFD,它是被SVC异常最后的bl r14修改的 */...stmdb r0!, {r4-r11, r14}...bl vTaskSwitchContext...ldmia r0!, {r4-r11, r14}...

这里将r14压栈再出栈的原因和SVC中的出栈不同，这里是因为后面调用了函数vTaskSwitchContext，会修改LR为其下一条指令的值，所以需要保存r14的值。

最后还有一个问题没有解决：r0-r15和xPSR是何时保存到第一个任务的堆栈的呢？或者说每个创建的任务的初始堆栈是怎么设置的呢？不难发现，是在pxPortInitialiseStack中设置的：

xTaskCreateprvInitialiseNewTask/* 假设没打开StackOverflow检测和MPU */pxNewTCB->pxTopOfStack = pxPortInitialiseStack( pxTopOfStack, pxTaskCode, pvParameters );

现在来看看pxPortInitialiseStack具体做了什么事：

StackType_t *pxPortInitialiseStack( StackType_t *pxTopOfStack, TaskFunction_t pxCode, void *pvParameters )
{/* Simulate the stack frame as it would be created by a context switchinterrupt. *//* Offset added to account for the way the MCU uses the stack on entry/exitof interrupts, and to ensure alignment. */pxTopOfStack--;*pxTopOfStack = portINITIAL_XPSR;	/* xPSR */pxTopOfStack--;*pxTopOfStack = ( ( StackType_t ) pxCode ) & portSTART_ADDRESS_MASK;	/* PC */pxTopOfStack--;*pxTopOfStack = ( StackType_t ) prvTaskExitError;	/* LR *//* Save code space by skipping register initialisation. */pxTopOfStack -= 5;	/* R12, R3, R2 and R1. */*pxTopOfStack = ( StackType_t ) pvParameters;	/* R0 *//* A save method is being used that requires each task to maintain itsown exec return value. */pxTopOfStack--;*pxTopOfStack = portINITIAL_EXC_RETURN;pxTopOfStack -= 8;	/* R11, R10, R9, R8, R7, R6, R5 and R4. */return pxTopOfStack;
}

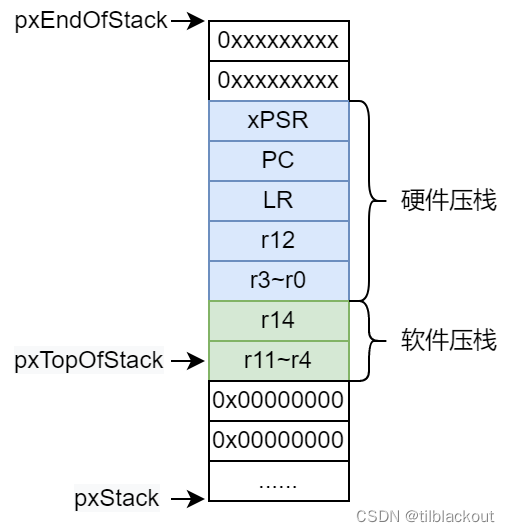

首先来看看任务的堆栈需要将寄存器按什么顺序保存在堆栈中：

• 创建任务时，硬件堆栈需要自己初始化

这个函数中就是一个个来初始化这些寄存器的值并写入任务堆栈中，供SVC或PendSV进行调度。

• xPSR：portINITIAL_XPSR宏为0x01000000，bit24位为1表示Thumb状态，其它的状态位为0即可
• PC：pxCode就是创建任务时传入的任务函数地址，其中portSTART_ADDRESS_MASK为0xFFFFFFFE，根据Cortex-M的规范，PC地址是按字/半字对齐的，所以最低位总是为0。
  • 但使用bx或blx跳转时，应该将最低位置1，表示使用Thumb指令
• LR：硬件的LR设置为prvTaskExitError函数，但任务应该在一个死循环中不该返回，进入这个函数说明程序出错
• r12~r4：没用到，写为任意值都行，保持默认值即可
• r0：pvParameters即为创建任务时传入的参数，这里可以在任务执行时传给任务
• r14：前面有提到，设置为portINITIAL_EXC_RETURN(0xFFFFFFFD)，表示退出异常时，进入线程模式并使用PSP堆栈
