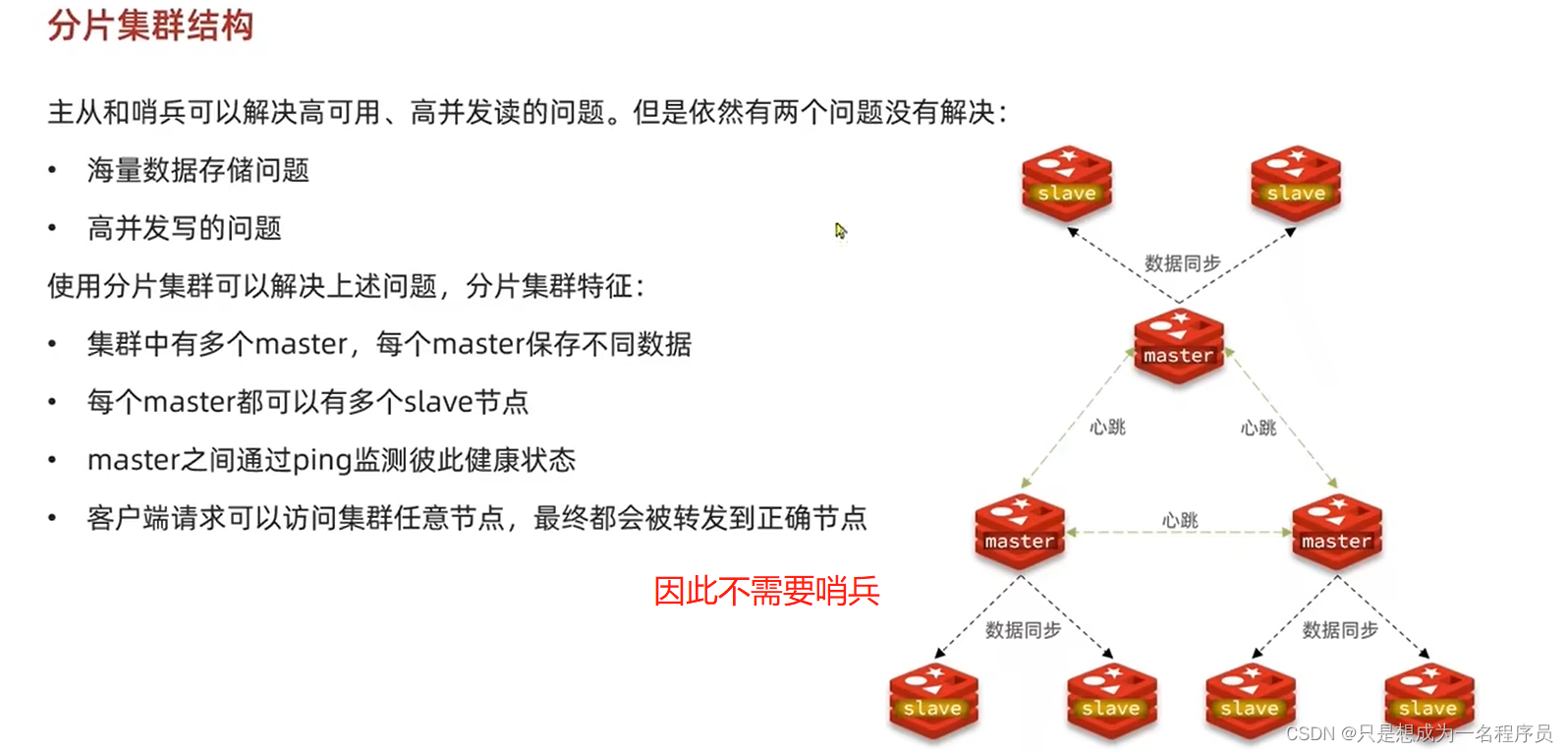

1、分片集群的结构

2、搭建分片集群

2.1 分片集群结构

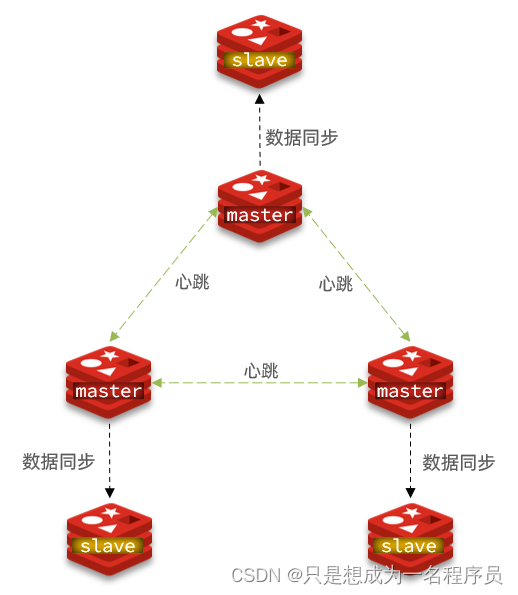

分片集群需要的节点数量较多，这里我们搭建一个最小的分片集群，包含3个master节点，每个master包含一个slave节点，结构如下：
这里我们会在同一台虚拟机中开启6个redis实例，模拟分片集群，信息如下：：

2.2准备实例和配置

删除之前的7001、7002、7003这几个目录，重新创建出7001、7002、7003、8001、8002、8003目录：

# 进入/tmp目录
cd /tmp
# 删除旧的，避免配置干扰
rm -rf 7001 7002 7003
# 创建目录
mkdir 7001 7002 7003 8001 8002 8003

在/tmp下准备一个新的redis.conf文件，内容如下：

port 6379
# 开启集群功能
cluster-enabled yes
# 集群的配置文件名称，不需要我们创建，由redis自己维护
cluster-config-file /tmp/6379/nodes.conf
# 节点心跳失败的超时时间
cluster-node-timeout 5000
# 持久化文件存放目录
dir /tmp/6379
# 绑定地址
bind 0.0.0.0
# 让redis后台运行
daemonize yes
# 注册的实例ip
replica-announce-ip 192.168.150.101
# 保护模式
protected-mode no
# 数据库数量
databases 1
# 日志
logfile /tmp/6379/run.log

将这个文件拷贝到每个目录下：

# 进入/tmp目录
cd /tmp
# 执行拷贝
echo 7001 7002 7003 8001 8002 8003 | xargs -t -n 1 cp redis.conf

修改每个目录下的redis.conf，将其中的6379修改为与所在目录一致：

# 进入/tmp目录
cd /tmp
# 修改配置文件
printf '%s\n' 7001 7002 7003 8001 8002 8003 | xargs -I{} -t sed -i 's/6379/{}/g' {}/redis.conf

2.3 启动

因为已经配置了后台启动模式，所以可以直接启动服务：

# 进入/tmp目录
cd /tmp
# 一键启动所有服务
printf '%s\n' 7001 7002 7003 8001 8002 8003 | xargs -I{} -t redis-server {}/redis.conf

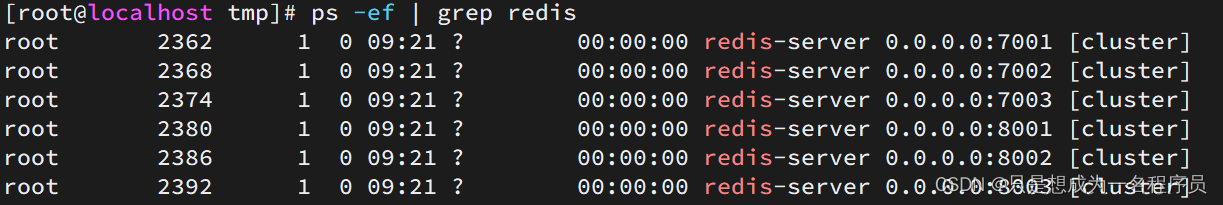

通过ps查看状态：

ps -ef | grep redis

发现服务都已经正常启动：

如果要关闭所有进程，可以执行命令：

ps -ef | grep redis | awk '{print $2}' | xargs kill

或者（推荐这种方式）：

printf '%s\n' 7001 7002 7003 8001 8002 8003 | xargs -I{} -t redis-cli -p {} shutdown

2.4 创建集群

虽然服务启动了，但是目前每个服务之间都是独立的，没有任何关联。

我们需要执行命令来创建集群，在Redis5.0之前创建集群比较麻烦，5.0之后集群管理命令都集成到了redis-cli中。

1）Redis5.0之前

Redis5.0之前集群命令都是用redis安装包下的src/redis-trib.rb来实现的。因为redis-trib.rb是有ruby语言编写的所以需要安装ruby环境。

# 安装依赖
yum -y install zlib ruby rubygems
gem install redis

然后通过命令来管理集群：

# 进入redis的src目录
cd /tmp/redis-6.2.4/src
# 创建集群
./redis-trib.rb create --replicas 1 192.168.150.101:7001 192.168.150.101:7002 192.168.150.101:7003 192.168.150.101:8001 192.168.150.101:8002 192.168.150.101:8003

2）Redis5.0以后

我们使用的是Redis6.2.4版本，集群管理以及集成到了redis-cli中，格式如下：

redis-cli --cluster create --cluster-replicas 1 192.168.150.101:7001 192.168.150.101:7002 192.168.150.101:7003 192.168.150.101:8001 192.168.150.101:8002 192.168.150.101:8003

命令说明：

• redis-cli --cluster或者./redis-trib.rb：代表集群操作命令
• create：代表是创建集群
• --replicas 1或者--cluster-replicas 1 ：指定集群中每个master的副本个数为1，此时节点总数 ÷ (replicas + 1) 得到的就是master的数量。因此节点列表中的前n个就是master，其它节点都是slave节点，随机分配到不同master

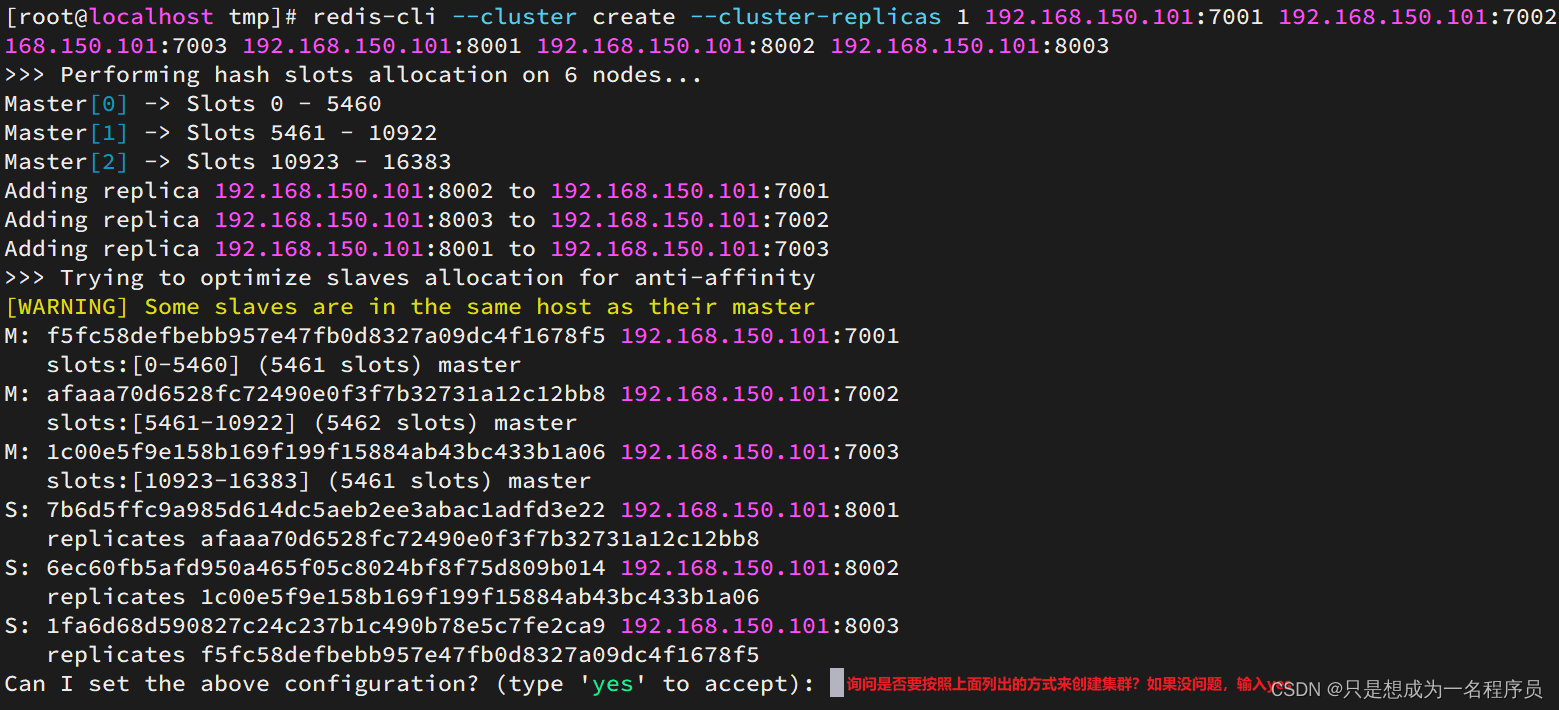

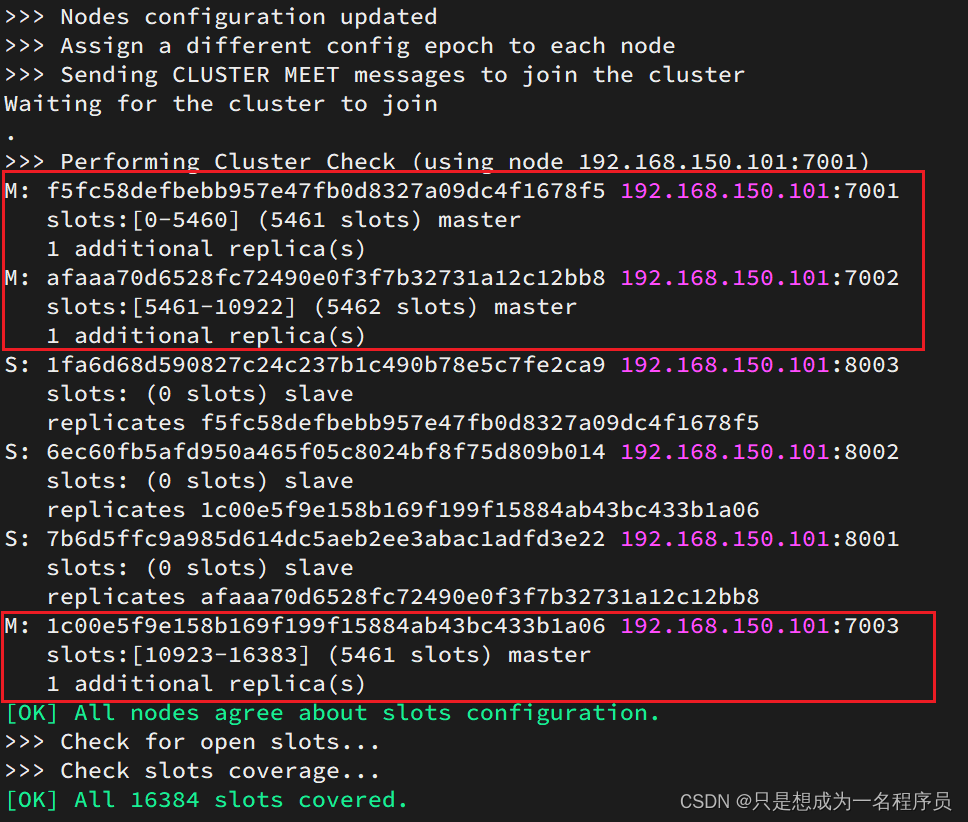

运行后的样子：

这里输入yes，则集群开始创建：

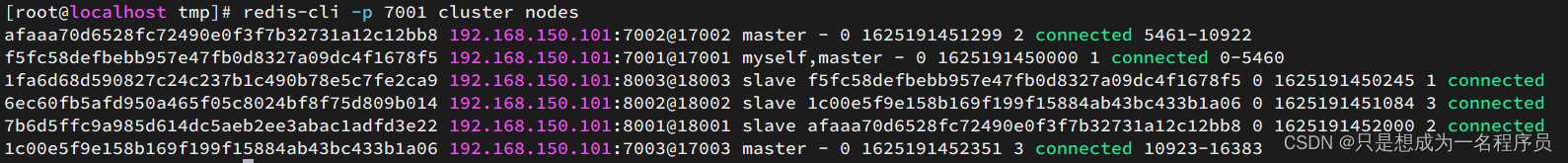

通过命令可以查看集群状态：

redis-cli -p 7001 cluster nodes

2.5 测试

尝试连接7001节点，存储一个数据：

# 连接
redis-cli -p 7001
# 存储数据
set num 123
# 读取数据
get num
# 再次存储
set a 1

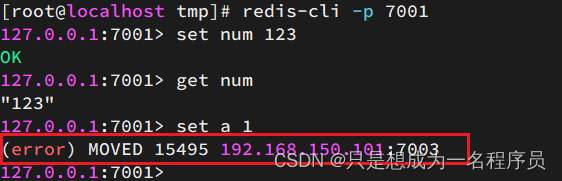

结果悲剧了：

集群操作时，需要给redis-cli加上-c参数才可以：

redis-cli -c -p 7001

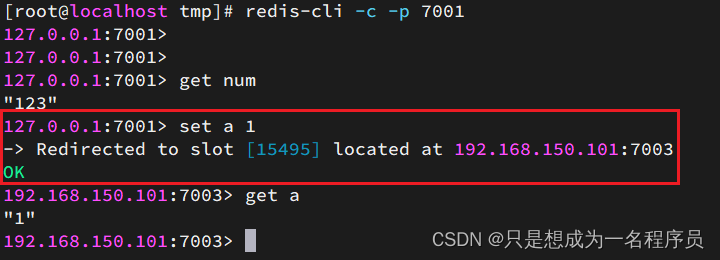

这次可以了：

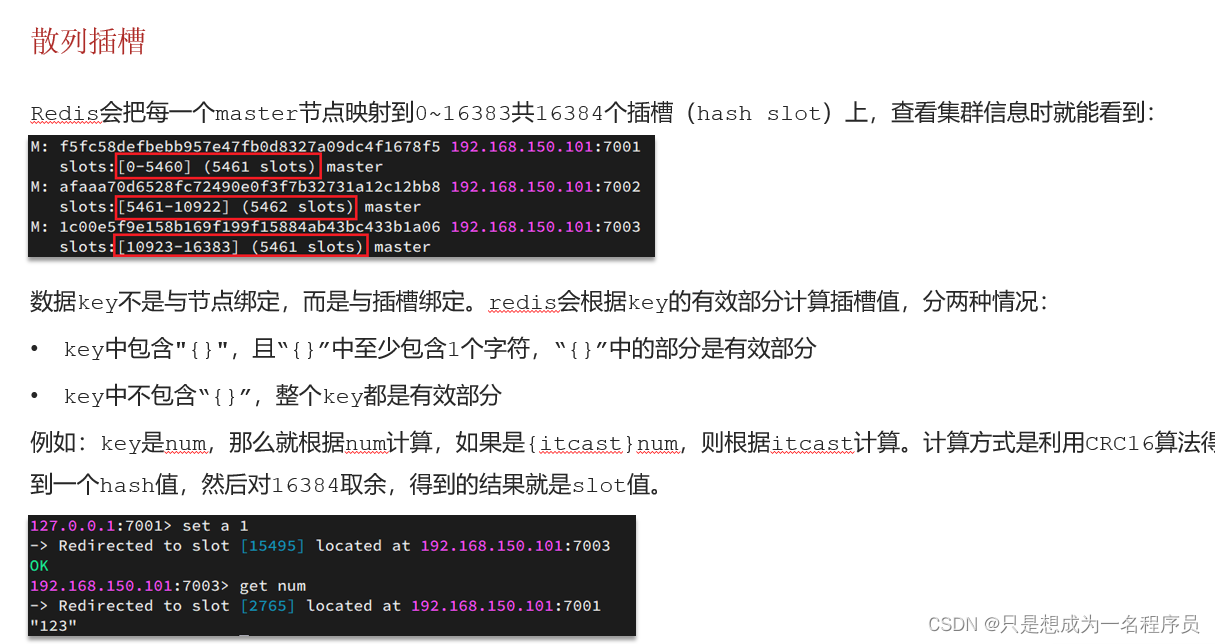

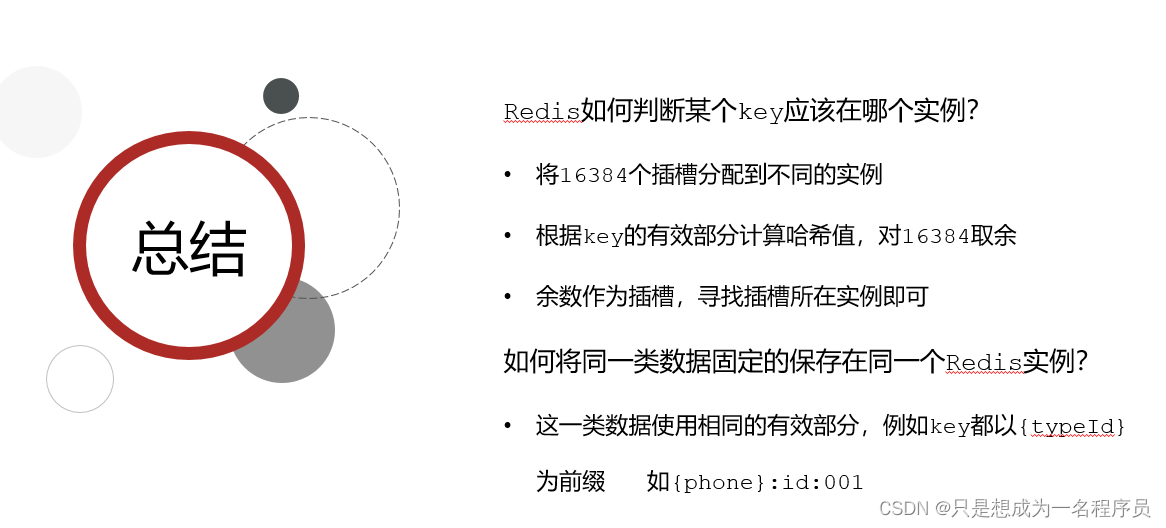

3、散列插槽

其实本质就是无论你连接哪一个master节点，当set时都会计算key的哈希值，看属于哪个master，如果不属于自己就转发

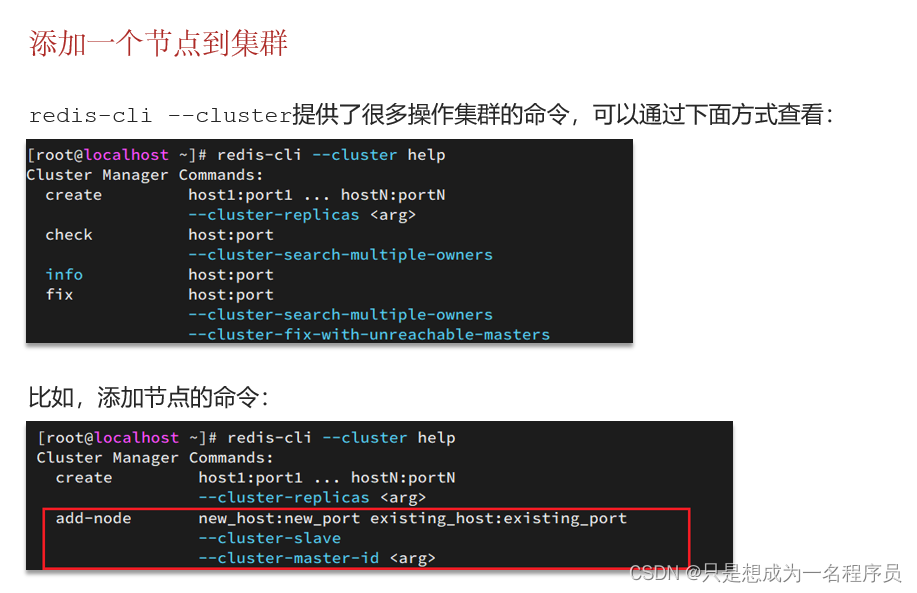

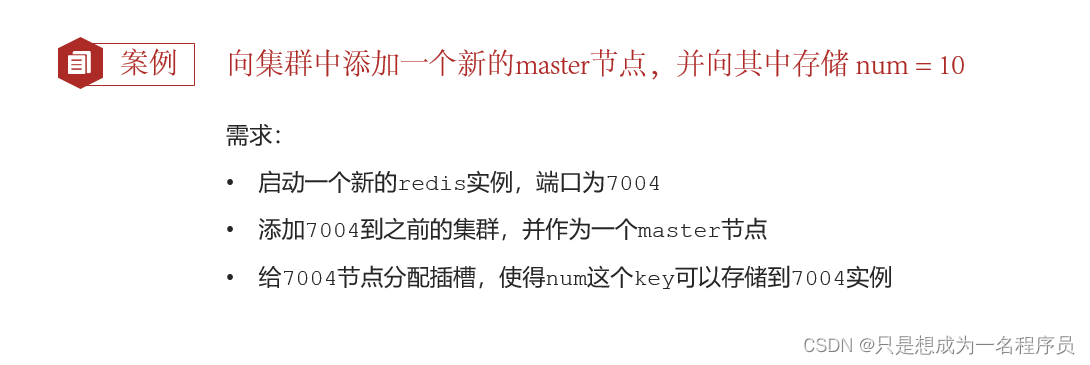

4、集群伸缩

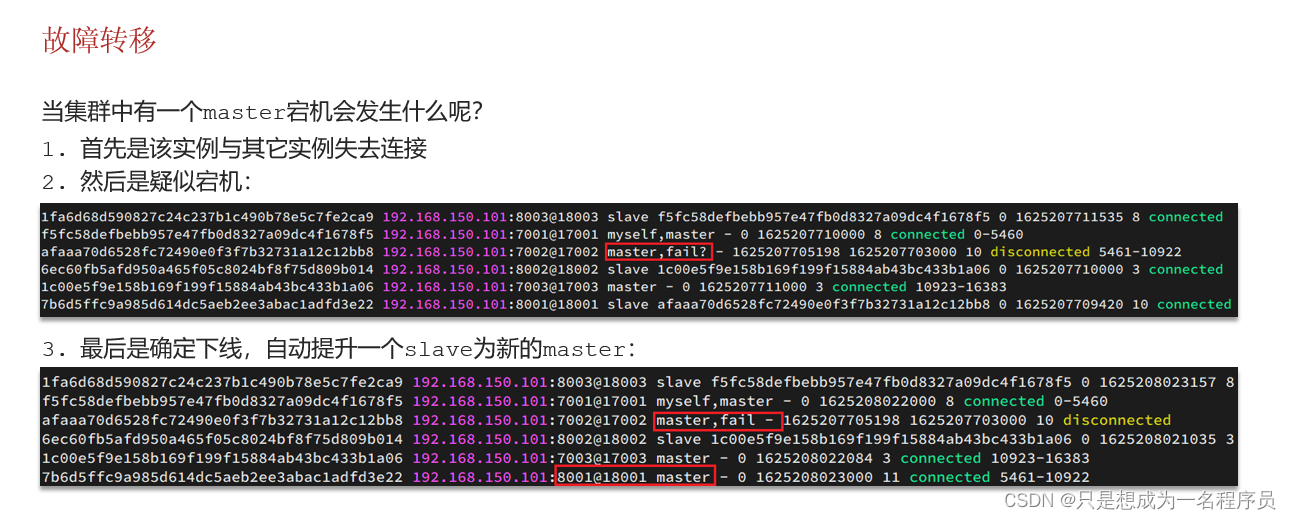

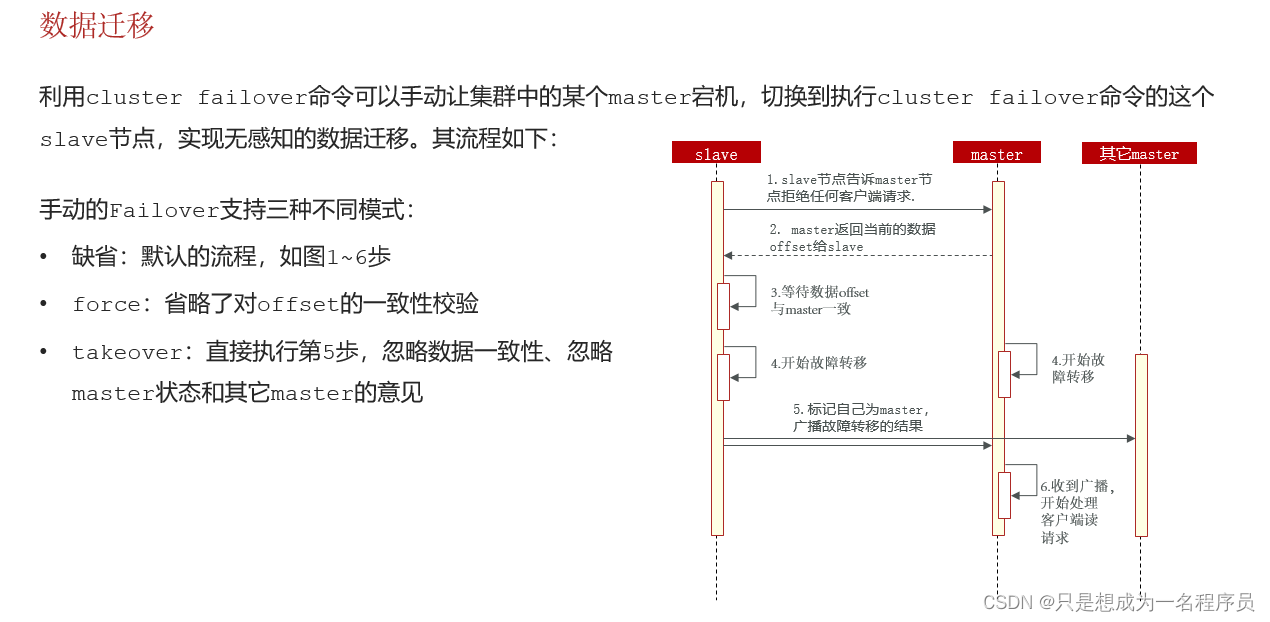

5、故障转移

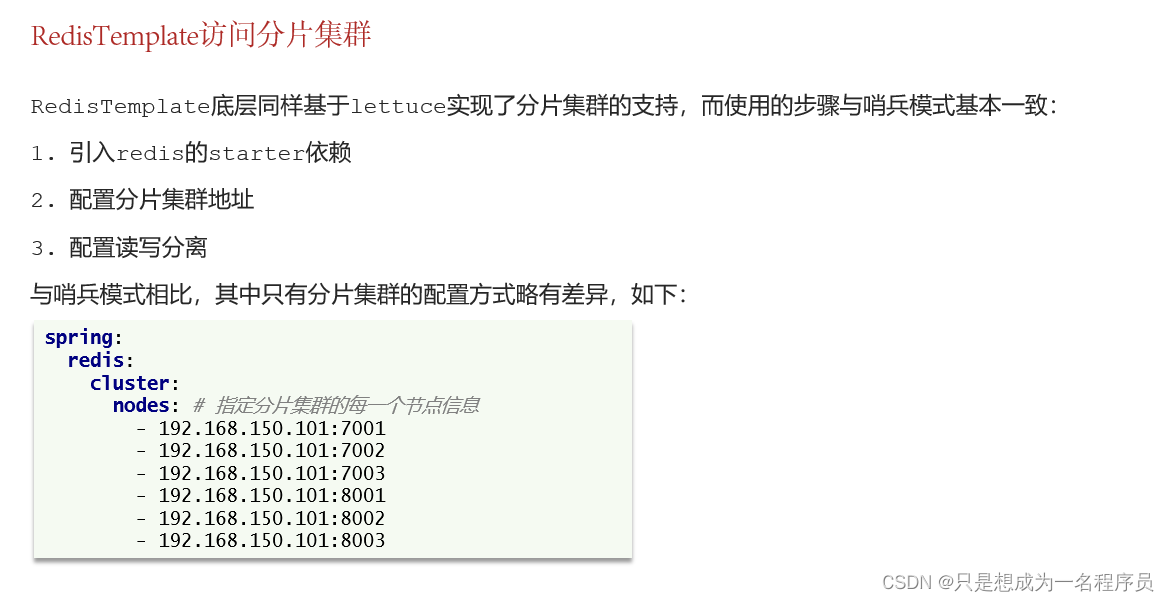

6、RedisTemplate访问分片集群

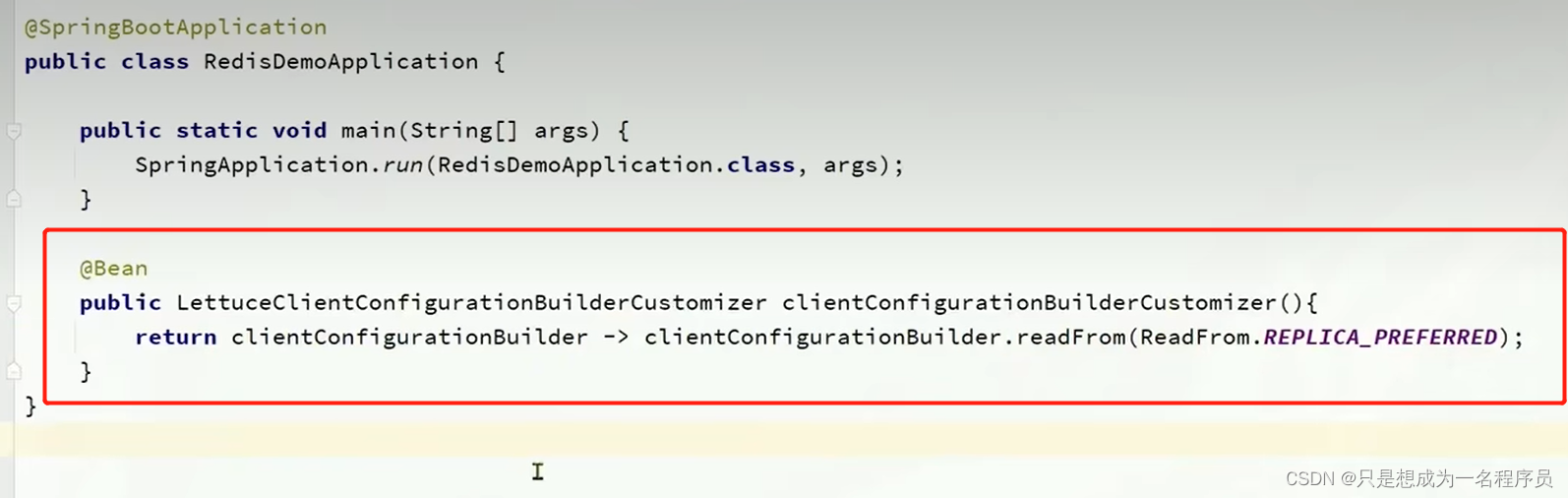

读写分离还是跟之前的哨兵配置一样

读在slave，写在slave想对应的master
访问不同的数据可能在不同的hash plot，则对应不同的master
