使用winhex对fat16文件系统分析
创始人
2024-03-25 22:24:47

“FAT16”是“File Allocation Table,16-bit”的英文缩写,意思是“文件分配表,16位” 。FAT16文件系统是从微软的DOS 3.0系统开始使用的，它能够支持大于16MB小于2GB的分区，Windows 2000以上操作系统可以创建4GB的FAT16分区，但与传统的FAT16不兼容。

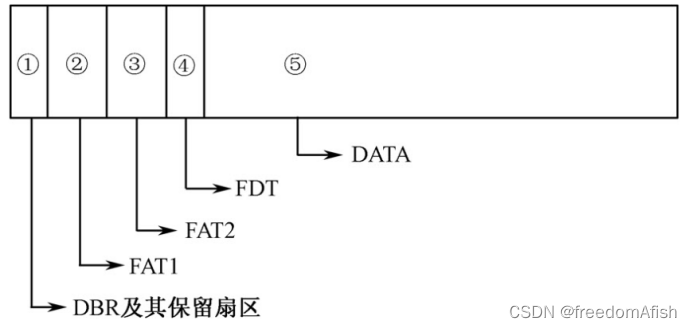

FAT16文件系统由DBR、FAT1、FAT2、FDT、数据区五个部分组成，其结构如图所示。
在这里插入图片描述
DBR分析
DBR：Dos Boot Record。
DBR包括：跳转指令、OEM参数、BPB（BIOS Parameter Block，BIOS参数块）、引导程序、结束标志（55AA）。
FAT16文件系统DBR大小：512字节。
跳转指令3字节。
OEM参数8字节。
BPB共51字节。
引导程序448字节。
结束标志2字节。

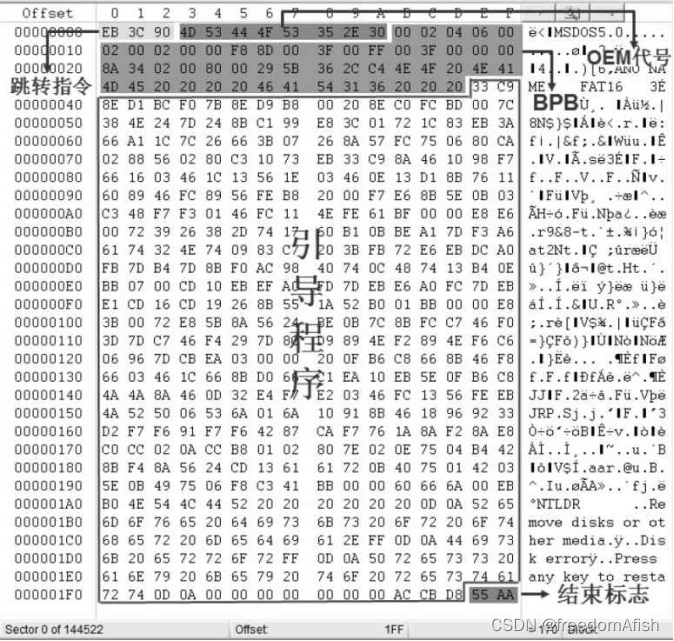

在这里插入图片描述

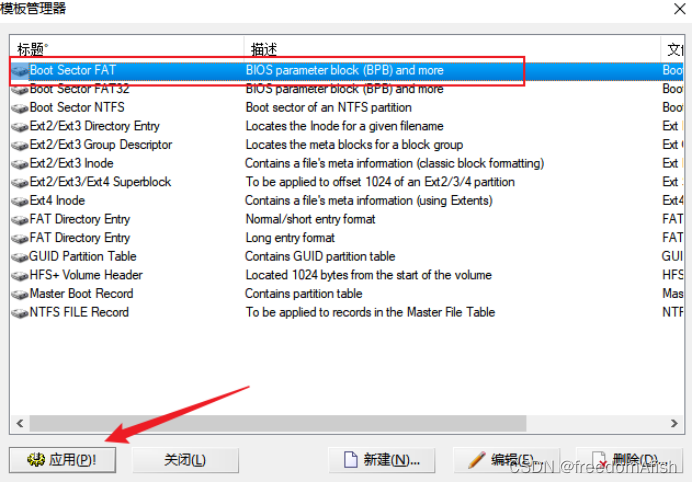

在winhex中，依次点击【查看】-【模板管理器】-【Boot Sector FAT】-【应用】：
在这里插入图片描述

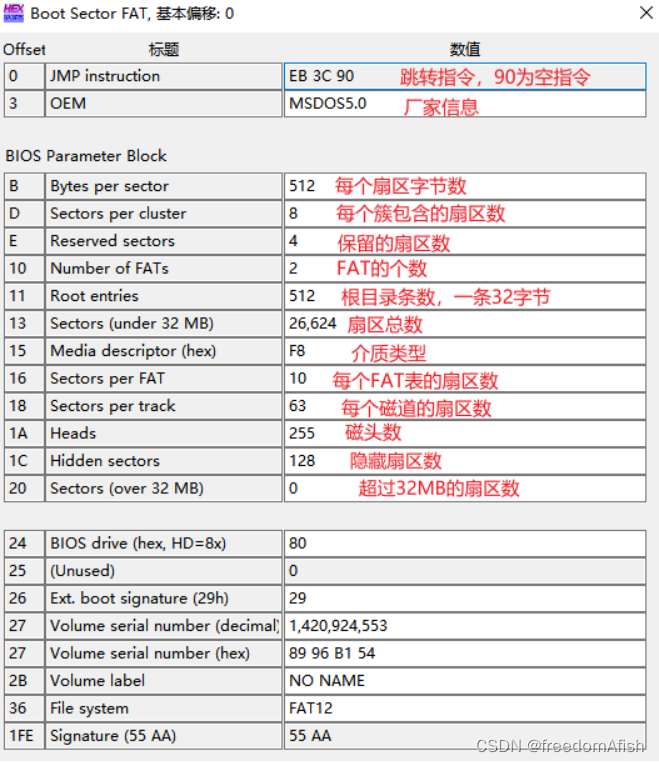

在这里插入图片描述

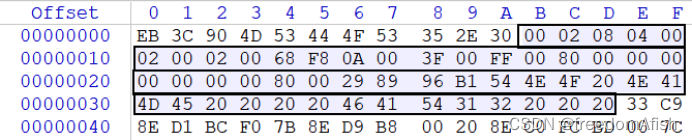

BPB分析

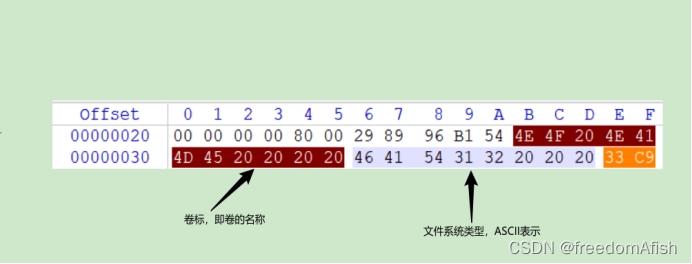

在这里插入图片描述

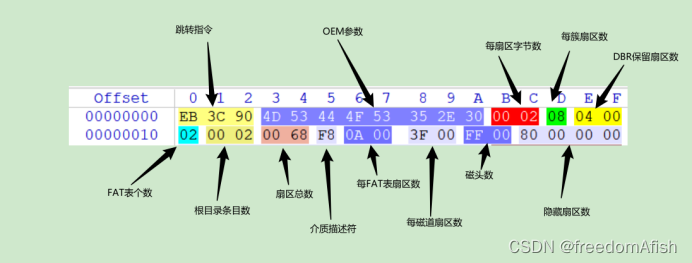

在这里插入图片描述
在这里插入图片描述
重点字段：

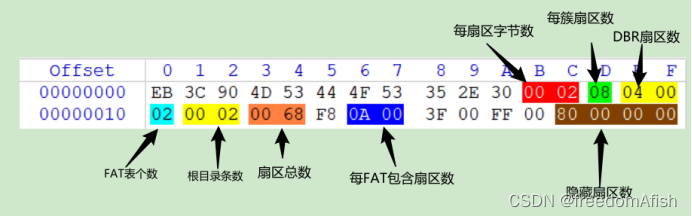

在这里插入图片描述

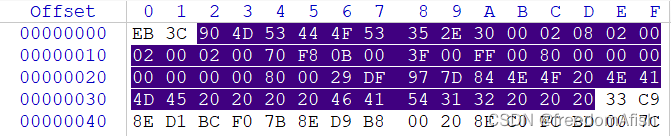

FAT16文件系统跳转指令固定为EB 3C 90，通过该跳转指令可知为FAT16文件系统（当然该字段也可能被篡）。EB 3C为跳转指令，从3C的下一个位置开始跳转3C个字节数。因此3C也是从90到BPB结尾的字节个数。

在这里插入图片描述

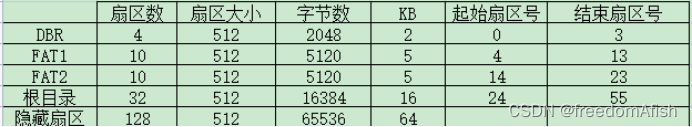

通过上述数据，分析如下：
在这里插入图片描述
则可通过winhex跳转到相应扇区，进行数据分析。数据区在根目录区后面，即数据区从56号扇区开始。

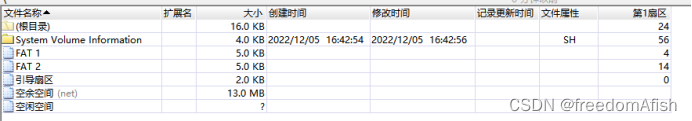

同时winhex上也自动计算出相关区域扇区号：
在这里插入图片描述
与手动计算一致。
引导扇区即为DBR。System Volume Information就是数据区的第一个文件夹。
