前言

Kubernetes 中大量用到了证书, 比如 ca证书、以及 kubelet、apiserver、proxy、etcd等组件，还有 kubeconfig 文件。

如果证书过期，轻则无法登录 Kubernetes 集群，重则整个集群异常。

为了解决证书过期的问题，一般有以下几种方式：

1. 大幅延长证书有效期，短则 10年，长则 100 年；
2. 证书快过期是自动轮换，如 Rancher 的 K3s，RKE2 就采用这种方式；
3. 增加证书过期的监控，便于提早发现证书过期问题并人工介入

本次主要介绍关于 Kubernetes 集群证书过期的监控，这里提供 3 种监控方案：

1. 使用 Blackbox Exporter 通过 Probe 监控 Kubernetes apiserver 证书过期时间；
2. 使用 kube-prometheus-stack 通过 apiserver 和 kubelet 组件监控获取相关证书过期时间;
3. 使用 enix 的 x509-certificate-exporter监控集群所有node的 /etc/kubernetes/pki 和 /var/lib/kubelet 下的证书以及 kubeconfig 文件

方案一: Blackbox Exporter 监控 Kubernetes apiserver 证书过期时间

Blackbox Exporter 用于探测 HTTPS、HTTP、TCP、DNS、ICMP 和 grpc 等 Endpoint。在你定义 Endpoint 后，Blackbox Exporter 会生成指标，可以使用 Grafana 等工具进行可视化。Blackbox Exporter 最重要的功能之一是测量 Endpoint 的可用性。

当然, Blackbox Exporter 探测 HTTPS 后就可以获取到证书的相关信息, 就是利用这种方式实现对 Kubernetes apiserver 证书过期时间的监控.

配置步骤

1. 调整 Blackbox Exporter 的配置, 增加 insecure_tls_verify: true, 如下:
   [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-0jGNeWG7-1670467610201)(https://pic-cdn.ewhisper.cn/img/2022/08/25/8efb2e4ec9b4185a7b9b3d514fad268b-clip_image002.jpg)]

2. 重启 blackbox exporter: kubectl rollout restart deploy ...

3. 增加对 Kubernetes APIServer 内部端点https://kubernetes.default.svc.cluster.local/readyz的监控.

   1. 如果你没有使用 Prometheus Operator, 使用的是原生的 Prometheus, 则需要修改 Prometheus 配置文件的 configmap 或 secret, 添加 scrape config, 示例如下:

      [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-dt83M6s4-1670467610202)(https://pic-cdn.ewhisper.cn/img/2022/08/25/a809d3078ab45890b94e09e94b840f23-20220825165118.png)]

   2. 如果在使用 Prometheus Operator, 则可以增加如下 Probe CRD, Prometheus Operator 会自动将其转换并 merge 到 Prometheus 中.

apiVersion: monitoring.coreos.com/v1
kind: Probe
metadata:name: kubernetes-apiserver
spec:interval: 60smodule: http_2xxprober:path: /probeurl: monitor-prometheus-blackbox-exporter.default.svc.cluster.local:9115targets:staticConfig:static:- https://kubernetes.default.svc.cluster.local/readyz

最后, 可以增加 Prometheus 告警 Rule, 这里就直接用 Prometheus Operator 创建 PrometheusRule CRD 做示例了, 示例如下:

apiVersion: monitoring.coreos.com/v1
kind: PrometheusRule
metadata:name: prometheus-blackbox-exporter
spec:groups:- name: prometheus-blackbox-exporterrules:- alert: BlackboxSslCertificateWillExpireSoonexpr: probe_ssl_earliest_cert_expiry - time() < 86400 * 30for: 0mlabels:severity: warning- alert: BlackboxSslCertificateWillExpireSoonexpr: probe_ssl_earliest_cert_expiry - time() < 86400 * 14for: 0mlabels:severity: critical- alert: BlackboxSslCertificateExpiredannotations:description: |-SSL certificate has expired alreadyVALUE = {{ $value }}LABELS = {{ $labels }}summary: SSL certificate expired (instance {{ $labels.instance }})expr: probe_ssl_earliest_cert_expiry - time() <= 0for: 0mlabels:severity: emergency

效果

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-0cF3IWph-1670467610203)(https://pic-cdn.ewhisper.cn/img/2022/08/25/f4a89d9e40b2d02cd92b1a159aac2884-20220825165659.png)]

方案二: kube-prometheus-stack 通过 apiserver 和 kubelet 组件监控证书过期时间

这里可以参考我的文章:Prometheus Operator 与 kube-prometheus 之二 - 如何监控 1.23+ kubeadm 集群, 安装完成后, 开箱即用.

开箱即用内容包括:

1. 抓取 apiserver 和 kubelet 指标;(即 serviceMonitor)
2. 配置证书过期时间的相关告警; (即 PrometheusRule)

这里用到的指标有:

1. apiserver
   1. apiserver_client_certificate_expiration_seconds_count
   2. apiserver_client_certificate_expiration_seconds_bucket
2. kubelet
   1. kubelet_certificate_manager_client_expiration_renew_errors
   2. kubelet_server_expiration_renew_errors
   3. kubelet_certificate_manager_client_ttl_seconds
   4. kubelet_certificate_manager_server_ttl_seconds

监控效果

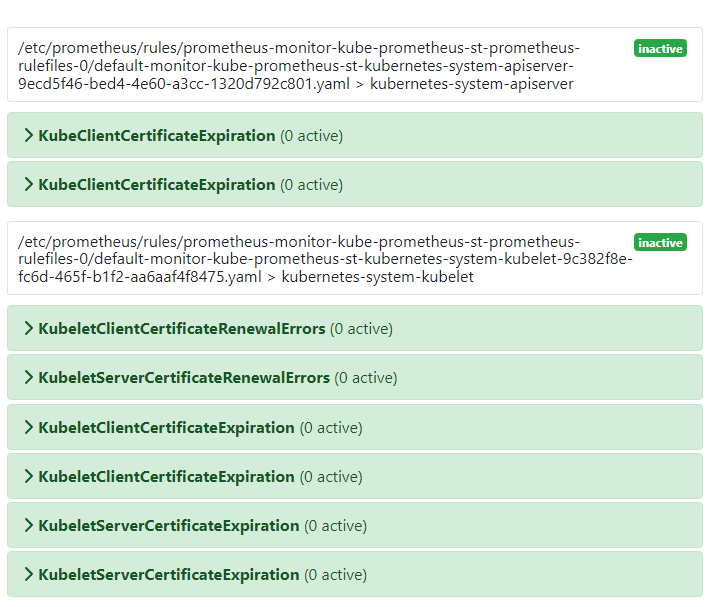

对应的 Prometheus 告警规则如下:

方案三: 使用 enix 的 x509-certificate-exporter

监控手段

该 Exporter 是通过监控集群所有node的指定目录或 path 下的证书文件以及 kubeconfig 文件来获取证书信息.

如果是使用 kubeadm 搭建的 Kubernetes 集群, 则可以监控如下包含证书的文件和 kubeconfig:

watchFiles:
- /var/lib/kubelet/pki/kubelet-client-current.pem
- /etc/kubernetes/pki/apiserver.crt
- /etc/kubernetes/pki/apiserver-etcd-client.crt
- /etc/kubernetes/pki/apiserver-kubelet-client.crt
- /etc/kubernetes/pki/ca.crt
- /etc/kubernetes/pki/front-proxy-ca.crt
- /etc/kubernetes/pki/front-proxy-client.crt
- /etc/kubernetes/pki/etcd/ca.crt
- /etc/kubernetes/pki/etcd/healthcheck-client.crt
- /etc/kubernetes/pki/etcd/peer.crt
- /etc/kubernetes/pki/etcd/server.crt
watchKubeconfFiles:
- /etc/kubernetes/admin.conf
- /etc/kubernetes/controller-manager.conf
- /etc/kubernetes/scheduler.conf

安装配置

编辑 values.yaml:

kubeVersion: ''
extraLabels: {}
nameOverride: ''
fullnameOverride: ''
imagePullSecrets: []
image:registry: docker.iorepository: enix/x509-certificate-exportertag:pullPolicy: IfNotPresent
psp:create: false
rbac:create: truesecretsExporter:serviceAccountName:serviceAccountAnnotations: {}clusterRoleAnnotations: {}clusterRoleBindingAnnotations: {}hostPathsExporter:serviceAccountName:serviceAccountAnnotations: {}clusterRoleAnnotations: {}clusterRoleBindingAnnotations: {}
podExtraLabels: {}
podAnnotations: {}
exposePerCertificateErrorMetrics: false
exposeRelativeMetrics: false
metricLabelsFilterList: null
secretsExporter:enabled: truedebugMode: falsereplicas: 1restartPolicy: Alwaysstrategy: {}resources:limits:cpu: 200mmemory: 150Mirequests:cpu: 20mmemory: 20MinodeSelector: {}tolerations: []affinity: {}podExtraLabels: {}podAnnotations: {}podSecurityContext: {}securityContext:runAsUser: 65534runAsGroup: 65534readOnlyRootFilesystem: truecapabilities:drop:- ALLsecretTypes:- type: kubernetes.io/tlskey: tls.crtincludeNamespaces: []excludeNamespaces: []includeLabels: []excludeLabels: []cache:enabled: truemaxDuration: 300
hostPathsExporter:debugMode: falserestartPolicy: AlwaysupdateStrategy: {}resources:limits:cpu: 100mmemory: 40Mirequests:cpu: 10mmemory: 20MinodeSelector: {}tolerations: []affinity: {}podExtraLabels: {}podAnnotations: {}podSecurityContext: {}securityContext:runAsUser: 0runAsGroup: 0readOnlyRootFilesystem: truecapabilities:drop:- ALLwatchDirectories: []watchFiles: []watchKubeconfFiles: []daemonSets:cp:nodeSelector:node-role.kubernetes.io/master: ''tolerations:- effect: NoSchedulekey: node-role.kubernetes.io/masteroperator: ExistswatchFiles:- /var/lib/kubelet/pki/kubelet-client-current.pem- /etc/kubernetes/pki/apiserver.crt- /etc/kubernetes/pki/apiserver-etcd-client.crt- /etc/kubernetes/pki/apiserver-kubelet-client.crt- /etc/kubernetes/pki/ca.crt- /etc/kubernetes/pki/front-proxy-ca.crt- /etc/kubernetes/pki/front-proxy-client.crt- /etc/kubernetes/pki/etcd/ca.crt- /etc/kubernetes/pki/etcd/healthcheck-client.crt- /etc/kubernetes/pki/etcd/peer.crt- /etc/kubernetes/pki/etcd/server.crtwatchKubeconfFiles:- /etc/kubernetes/admin.conf- /etc/kubernetes/controller-manager.conf- /etc/kubernetes/scheduler.confnodes:watchFiles:- /var/lib/kubelet/pki/kubelet-client-current.pem- /etc/kubernetes/pki/ca.crt
rbacProxy:enabled: false
podListenPort: 9793
hostNetwork: false
service:create: trueport: 9793annotations: {}extraLabels: {}
prometheusServiceMonitor:create: truescrapeInterval: 60sscrapeTimeout: 30sextraLabels: {}relabelings: {}
prometheusPodMonitor:create: false
prometheusRules:create: truealertOnReadErrors: truereadErrorsSeverity: warningalertOnCertificateErrors: truecertificateErrorsSeverity: warningcertificateRenewalsSeverity: warningcertificateExpirationsSeverity: criticalwarningDaysLeft: 30criticalDaysLeft: 14extraLabels: {}alertExtraLabels: {}rulePrefix: ''disableBuiltinAlertGroup: falseextraAlertGroups: []
extraDeploy: []

通过 Helm Chart 安装:

helm repo add enix https://charts.enix.io
helm install x509-certificate-exporter enix/x509-certificate-exporter

通过这个 Helm Chart 也会自动安装:

• ServiceMonitor
• PrometheusRule

其监控指标为:

• x509_cert_not_after

监控效果

该 Exporter 还提供了一个比较花哨的 Grafana Dashboard, 如下:

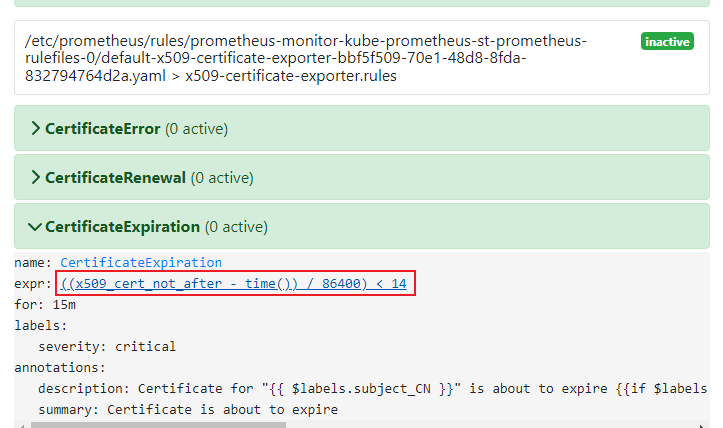

Alert Rules 如下:

总结

为了监控 Kubernetes 集群的证书过期时间, 我们提供了 3 种方案, 各有优劣:

1. 使用 Blackbox Exporter 通过 Probe 监控 Kubernetes apiserver 证书过期时间；
   1. 优势: 实现简单;
   2. 劣势: 只能监控 https 的证书;
2. 使用 kube-prometheus-stack 通过 apiserver 和 kubelet 组件监控获取相关证书过期时间;
   1. 优势: 开箱即用, 安装 kube-prometheus-stack 后无需额外安装其他 exporter
   2. 劣势: 只能监控 apiserver 和 kubelet 的证书;
3. 使用 enix 的 x509-certificate-exporter监控集群所有node的 /etc/kubernetes/pki 和 /var/lib/kubelet 下的证书以及 kubeconfig 文件
   1. 优势: 可以监控所有 node, 所有 kubeconfig 文件, 以及 所有 tls 格式的 secret 证书, 如果要监控 Kubernetes 集群以外的证书, 也可以如法炮制; 范围广而全;
   2. 需要额外安装: x509-certificate-exporter, 对应有 1 个 Deployment 和 多个 DaemonSet, 对 Kubernetes 集群的资源消耗不少.

可以根据您的实际情况灵活进行选择.

🎉🎉🎉
